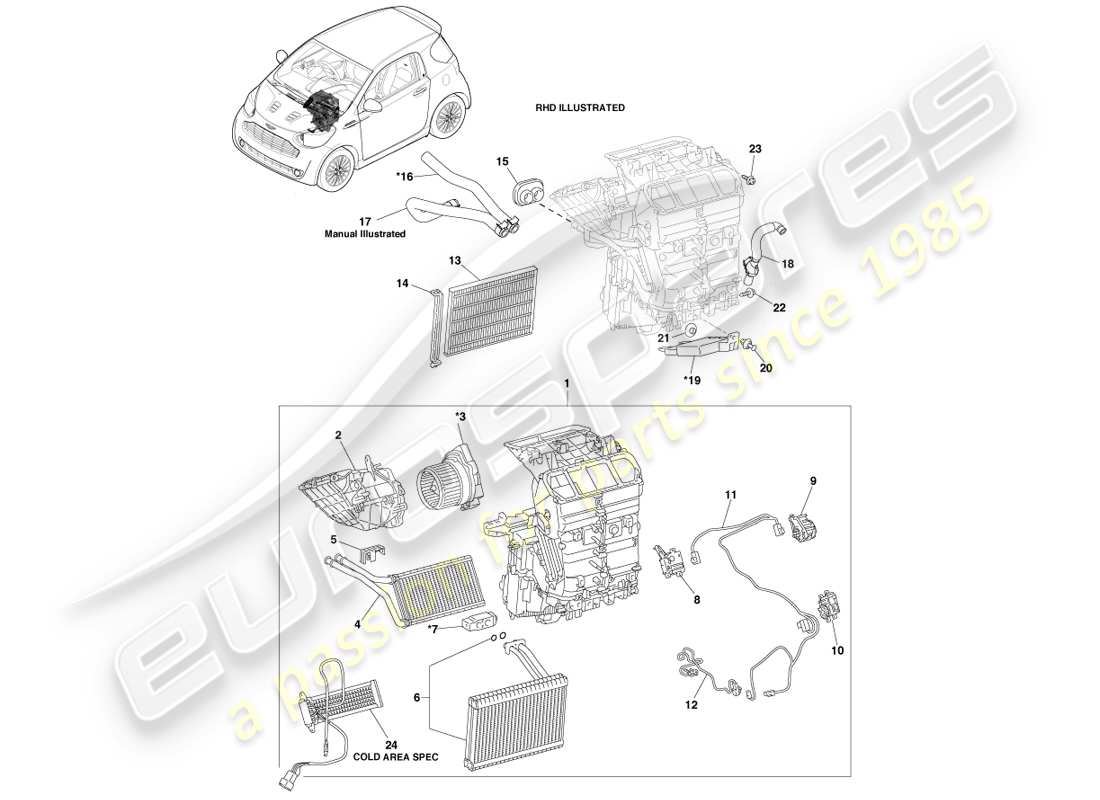

12.0305.06 - UNIDAD DE HVAC
Aston Martin Cygnet (2012) HVAC Unit Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 87010-74030
CONJUNTO DE UNIDAD, AIRE ACONDICIONADO, RHD
# 1
MPN: 87010-74080
CONJUNTO DE UNIDAD, AIRE ACONDICIONADO, LHD
de £1.672,79
de £1.672,79
# 1
MPN: 87010-74100
CONJUNTO DE UNIDAD, AIRE ACONDICIONADO, ESPECIFICACIONES DE ÁREA FRÍA, LHD
# 2
MPN: 87200-74020
CONJUNTO DE ACCESORIO, CALENTADOR, VAD
# 2
MPN: 87200-74040
CONJUNTO DE ACCESORIO, CALENTADOR, LHD
# 3
MPN: 87103-74021
SUBCONJUNTO DE MOTOR, SOPLADOR CON VENTILADOR, RHD
de £180,17
de £180,17
# 3
MPN: 87103-74040
SUBCONJUNTO DE MOTOR, SOPLADOR CON VENTILADOR, LHD
*11/2008 a 12/2010
# 3
MPN: 87103-74041
SUBCONJUNTO DE MOTOR, SOPLADOR CON VENTILADOR, LHD
*de 01/2011
# 4
MPN: 87107-74010
SUBCONJUNTO DE UNIDAD, RADIADOR DE CALEFACTOR
# 5
MPN: 87237-74010
CUBIERTA DEL ENFRIADOR NO.1
# 6
MPN: 88501-74010
SUBCONJUNTO DEL EVAPORADOR, ENFRIADOR, NO.1
de £395,80
de £395,80
# 7
MPN: 88515-74010
VÁLVULA, EXPANSIÓN DEL ENFRIADOR
*11/2008 a 10/2010
de £160,44
de £160,44
# 7
MPN: 88515-68010
VÁLVULA, EXPANSIÓN DEL ENFRIADOR
*de 10/2010
# 8
MPN: 87106-74030
SUBCONJUNTO DE SERVO, AMORTIGUADOR, NO.1, RHD
# 8
MPN: 87106-74040
SUBCONJUNTO DE SERVO, AMORTIGUADOR, NO.1, LHD
de £117,45
de £117,45
# 9
MPN: 87106-74020
SUBCONJUNTO DE SERVO, AMORTIGUADOR, (PARA MODO)
de £119,34
de £119,34
# 10
MPN: 87106-74010
SUBCONJUNTO DE SERVO, AMORTIGUADOR, (PARA AIRMIX)
# 11
MPN: 82212-74010
CONJUNTO DE MAZO DE CABLES, AIRE ACONDICIONADO, RHD
# 11
MPN: 82212-74020
CONJUNTO DE MAZO DE CABLES, AIRE ACONDICIONADO, LHD
de £115,34
de £115,34
# 12
MPN: 88620-74010
TERMISTOR, ENFRIADOR, NO.1
# 13
MPN: 88568-74011
FILTRO, AIRE LIMPIO
# 14
MPN: 88548-74010
CAJA, FILTRO DE AIRE
de £3,83
de £3,83
# 15
MPN: 87128-74010
OJAL, CALENTADOR
de £7,31
de £7,31
# 16
MPN: 87245-74101
MANGUERA, AGUA DEL CALENTADOR, SALIDA, MAN
*05/2009 a 02/2011
# 16
MPN: 87245-74150
MANGUERA, AGUA DEL CALENTADOR, SALIDA, MAN
*de 03/2011
# 16
MPN: 87245-74101
MANGUERA, AGUA DEL CALENTADOR, SALIDA, AUTO
# 17
MPN: 87245-74110
MANGUERA, AGUA DEL CALENTADOR, ENTRADA, MAN
# 17
MPN: 87245-74091
MANGUERA, AGUA DE CALENTADOR, ENTRADA, AUTO
# 18
MPN: 88505-74011
SUBCONJUNTO DE CONDUCTO, AIRE ACONDICIONADO
# 19
MPN: 88650-74031
Conjunto de amplificador, aire acondicionado-Aire acondicionado frontal-AUTO
*05/2009 a 10/2010
# 19
MPN: 88650-74032
Conjunto de amplificador, aire acondicionado-Aire acondicionado frontal-AUTO
*de 11/2010
# 19
MPN: 88650-74041
Conjunto de amplificador, aire acondicionado, aire acondicionado delantero, especificación de clima frío
*05/2009 a 10/2010
# 19
MPN: 88650-74042
Conjunto de amplificador, aire acondicionado, aire acondicionado delantero, especificación de clima frío
*de 11/2010
# 20
MPN: 90467-07214
ACORTAR
de £1,11
de £1,11
# 21
MPN: 90179-06282
TUERCA
de £1,11
de £1,11
# 22
MPN: 90159-60383
TORNILLO CON Arandela
de £1,05
de £1,05
# 23
MPN: 90159-70003
TORNILLO CON Arandela
de £1,05
de £1,05
# 24
MPN: 87710-74030
CONJUNTO DE CALENTADOR RÁPIDO, ESPECIFICACIONES DE ÁREA FRÍA
-part-diagram-01.1205.webp "ASTON MARTIN CYGNET (2012) CAPÓ DEL GRUPO DEL PANEL DE INSTRUMENTOS IP DIAGRAMA DE PIEZAS")
-part-diagram-01.1206.webp "ASTON MARTIN CYGNET (2012) IP DEL PASAJERO DIAGRAMA DE PIEZAS")
-part-diagram-01.1208.webp "ASTON MARTIN CYGNET (2012) CONSOLA CENTRAL DE PISO - MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-01.1209.webp "ASTON MARTIN CYGNET (2012) CONSOLA CENTRAL DE PISO - AUTOMÁTICA DIAGRAMA DE PIEZAS")
-part-diagram-01.1222.webp "ASTON MARTIN CYGNET (2012) PILA CENTRAL DIAGRAMA DE PIEZAS")
-part-diagram-01.1223.webp "ASTON MARTIN CYGNET (2012) SUBSTRATO IP DIAGRAMA DE PIEZAS")
-part-diagram-01.1401.webp "ASTON MARTIN CYGNET (2012) MANDO Y CUBIERTA DIAGRAMA DE PIEZAS")
-part-diagram-01.1403.01.webp "ASTON MARTIN CYGNET (2012) MANGO Y ACCIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-01.1405.webp "ASTON MARTIN CYGNET (2012) ACTUACIÓN Y CIERRE DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-01.1415.02.webp "ASTON MARTIN CYGNET (2012) MECANISMO DE LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-01.1601.02.webp "ASTON MARTIN CYGNET (2012) LIMPIAPARABRISAS DELANTERO, LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-01.1601.03.webp "ASTON MARTIN CYGNET (2012) LIMPIAPARABRISAS DELANTERO, LHD DIAGRAMA DE PIEZAS")
-part-diagram-01.1602.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE LIMPIAPARABRISAS TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.1603.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE LAVADO DE PARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-01.1901.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-01.1902.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.2000.02.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE CINTURÓN DE SEGURIDAD DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-01.2002.02.webp "ASTON MARTIN CYGNET (2012) UNIDAD DE CUBIERTA Y BOLSA DE AIRE DEL PASAJERO DIAGRAMA DE PIEZAS")
-part-diagram-01.2004.01.webp "ASTON MARTIN CYGNET (2012) ELECTRÓNICA DE SUJECIÓN DIAGRAMA DE PIEZAS")
-part-diagram-01.2005.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE CINTURÓN DE SEGURIDAD TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.2009.01.webp "ASTON MARTIN CYGNET (2012) SISTEMA DE BOLSA DE AIRE DE CORTINA DIAGRAMA DE PIEZAS")
-part-diagram-01.3401.01.webp "ASTON MARTIN CYGNET (2012) CUBIERTAS Y GUARDAS DIAGRAMA DE PIEZAS")
-part-diagram-02.0103.01.webp "ASTON MARTIN CYGNET (2012) SUBMARCO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-02.0301.06.webp "ASTON MARTIN CYGNET (2012) SOPORTES DEL TREN MOTRIZ - MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-02.0301.07.webp "ASTON MARTIN CYGNET (2012) SOPORTES DEL TREN MOTRIZ - CVT DIAGRAMA DE PIEZAS")
-part-diagram-03.0001.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE MOTOR PARCIAL DIAGRAMA DE PIEZAS")
-part-diagram-03.0002.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE BLOQUE CORTO DIAGRAMA DE PIEZAS")
-part-diagram-03.0003.webp "ASTON MARTIN CYGNET (2012) PIEZAS COMPONENTES DEL BLOQUE DE CILINDROS DIAGRAMA DE PIEZAS")
-part-diagram-03.0004.webp "ASTON MARTIN CYGNET (2012) CABEZA DE CILINDRO DIAGRAMA DE PIEZAS")
-part-diagram-03.0005.webp "ASTON MARTIN CYGNET (2012) COLECTOR DIAGRAMA DE PIEZAS")
-part-diagram-03.0006.webp "ASTON MARTIN CYGNET (2012) CUBIERTA DEL ENGRANAJE DE DISTRIBUCIÓN Y PLACA FINAL DIAGRAMA DE PIEZAS")
-part-diagram-03.0007.webp "ASTON MARTIN CYGNET (2012) ÁRBOLES DE LEVAS Y VÁLVULAS DIAGRAMA DE PIEZAS")
-part-diagram-03.0008.webp "ASTON MARTIN CYGNET (2012) PIEZAS COMPONENTES DEL CIGÜEÑAL DIAGRAMA DE PIEZAS")
-part-diagram-03.0009.webp "ASTON MARTIN CYGNET (2012) BOMBA DE AGUA DIAGRAMA DE PIEZAS")
-part-diagram-03.0010.webp "ASTON MARTIN CYGNET (2012) BOMBA DE ACEITE DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-03.0011.webp "ASTON MARTIN CYGNET (2012) ACCESORIO DE TRANSMISIÓN POR CORREA V DIAGRAMA DE PIEZAS")
-part-diagram-03.0012.webp "ASTON MARTIN CYGNET (2012) JUEGOS DE JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-03.0013.webp "ASTON MARTIN CYGNET (2012) FILTRO DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-03.0014.webp "ASTON MARTIN CYGNET (2012) BOBINA DE ENCENDIDO Y BUJÍA DIAGRAMA DE PIEZAS")
-part-diagram-03.0015.webp "ASTON MARTIN CYGNET (2012) SISTEMA DE RECIRCULACIÓN DE GASES DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-03.0016.webp "ASTON MARTIN CYGNET (2012) TUBERÍA DE VACÍO DIAGRAMA DE PIEZAS")
-part-diagram-03.0017.webp "ASTON MARTIN CYGNET (2012) MANGUERAS DE VENTILACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-03.0501.webp "ASTON MARTIN CYGNET (2012) ALTERNADOR DIAGRAMA DE PIEZAS")
-part-diagram-03.0603.webp "ASTON MARTIN CYGNET (2012) MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-03.1201.01.webp "ASTON MARTIN CYGNET (2012) FILTRO DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-03.1401.04.webp "ASTON MARTIN CYGNET (2012) MÓDULO DE CONTROL DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-03.1801.06.webp "ASTON MARTIN CYGNET (2012) PEDAL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-03.2201.01.webp "ASTON MARTIN CYGNET (2012) MÓDULO DE PAQUETE DE REFRIGERACIÓN PAGE1 DIAGRAMA DE PIEZAS")
-part-diagram-03.2201.01.2.webp "ASTON MARTIN CYGNET (2012) MÓDULO DE PAQUETE DE REFRIGERACIÓN PAGE2 DIAGRAMA DE PIEZAS")
-part-diagram-04.0102.webp "ASTON MARTIN CYGNET (2012) RESORTE Y AMORTIGUADOR DE SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-04.0102.01.webp "ASTON MARTIN CYGNET (2012) ENLACES Y BRAZOS DE SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-04.0103.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE NUDILLO DE SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-04.0202.01.webp "ASTON MARTIN CYGNET (2012) RESORTE Y AMORTIGUADOR DE SUSPENSIÓN TRASERA DIAGRAMA DE PIEZAS")
-part-diagram-04.0203.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE VIGA DE SUSPENSIÓN TRASERA DIAGRAMA DE PIEZAS")
-part-diagram-04.0401.03.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE RUEDAS Y NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-05.0500.webp "ASTON MARTIN CYGNET (2012) MEDIOS EJES DIAGRAMA DE PIEZAS")
-part-diagram-06.0301.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE DISCO DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-06.0401.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE DISCO DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-06.0502.01.webp "ASTON MARTIN CYGNET (2012) PARKING BRAKE DIAGRAMA DE PIEZAS")
-part-diagram-06.0602.06.webp "ASTON MARTIN CYGNET (2012) CAJA DE PEDALES, MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-06.0602.07.webp "ASTON MARTIN CYGNET (2012) CAJA DE PEDALES, AUTOMÁTICA DIAGRAMA DE PIEZAS")
-part-diagram-06.0603.webp "ASTON MARTIN CYGNET (2012) LÍNEAS Y MANGUERAS DE FRENO LHD DIAGRAMA DE PIEZAS")
-part-diagram-06.0603.02.webp "ASTON MARTIN CYGNET (2012) LÍNEAS Y MANGUERAS DE FRENO RHD DIAGRAMA DE PIEZAS")
-part-diagram-06.0704.06.webp "ASTON MARTIN CYGNET (2012) DEPÓSITO DE VACÍO Y MANGUERA LHD DIAGRAMA DE PIEZAS")
-part-diagram-06.0704.07.webp "ASTON MARTIN CYGNET (2012) DEPÓSITO DE VACÍO Y MANGUERA RHD DIAGRAMA DE PIEZAS")
-part-diagram-06.0901.webp "ASTON MARTIN CYGNET (2012) MÓDULO DE CONTROL ELECTRÓNICO DE FRENOS DIAGRAMA DE PIEZAS")
-part-diagram-06.0902.01.webp "ASTON MARTIN CYGNET (2012) SENSORES DE CONTROL ELECTRÓNICO DE FRENOS DIAGRAMA DE PIEZAS")
-part-diagram-07.0300.00.webp "ASTON MARTIN CYGNET (2012) TRANSMISIÓN MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-07.0300.01.webp "ASTON MARTIN CYGNET (2012) CAJA DE EMBRAGUE Y CAJA DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-07.0300.02.webp "ASTON MARTIN CYGNET (2012) MECÁNICO DE SELECCIÓN DE MARCHA, MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-07.0300.03.webp "ASTON MARTIN CYGNET (2012) MECÁNICO DE SELECCIÓN DE MARCHA, AUTOMÁTICO DIAGRAMA DE PIEZAS")
-part-diagram-07.0300.04.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE TRANSMISIÓN, AUTOMÁTICO DIAGRAMA DE PIEZAS")
-part-diagram-07.0300.05.webp "ASTON MARTIN CYGNET (2012) CONVERTIDOR DE PAR DIAGRAMA DE PIEZAS")
-part-diagram-07.0300.06.webp "ASTON MARTIN CYGNET (2012) ENFRIADOR DE ACEITE Y MANGUERAS DIAGRAMA DE PIEZAS")
-part-diagram-08.0201.02.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE ACCIONAMIENTO DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-08.0201.03.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE EMBRAGUE Y CILINDRO DE LIBERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-08.0201.04.webp "ASTON MARTIN CYGNET (2012) CILINDRO MAESTRO DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-09.0502.01.webp "ASTON MARTIN CYGNET (2012) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-09.0502.02.webp "ASTON MARTIN CYGNET (2012) SUBCONJUNTO DEL AISLADOR DIAGRAMA DE PIEZAS")
-part-diagram-10.0101.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DEL TANQUE DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-10.0102.01.webp "ASTON MARTIN CYGNET (2012) DISTRIBUCIÓN DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-10.0102.01.1.webp "ASTON MARTIN CYGNET (2012) SISTEMA DE INYECCIÓN DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-11.0101.02.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE CREMALLERA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-11.0401.02.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-11.0600.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DEL VOLANTE DIAGRAMA DE PIEZAS")
-part-diagram-11.0600.02.webp "ASTON MARTIN CYGNET (2012) INTERRUPTOR DE LA COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-12.0101.02.webp "ASTON MARTIN CYGNET (2012) COMPONENTES DE ENTRADA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-12.0102.02.webp "ASTON MARTIN CYGNET (2012) CONDUCTOS DE DISTRIBUCIÓN DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-12.0103.01.webp "ASTON MARTIN CYGNET (2012) COMPONENTES DE EXTRACCIÓN DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-12.0301.01.webp "ASTON MARTIN CYGNET (2012) COMPRESOR DE CA DIAGRAMA DE PIEZAS")
-part-diagram-13.0101.01.webp "ASTON MARTIN CYGNET (2012) COMBINACIÓN DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-13.0301.01.webp "ASTON MARTIN CYGNET (2012) AYUDAS PARA APARCAR MARCHA ATRÁS DIAGRAMA DE PIEZAS")

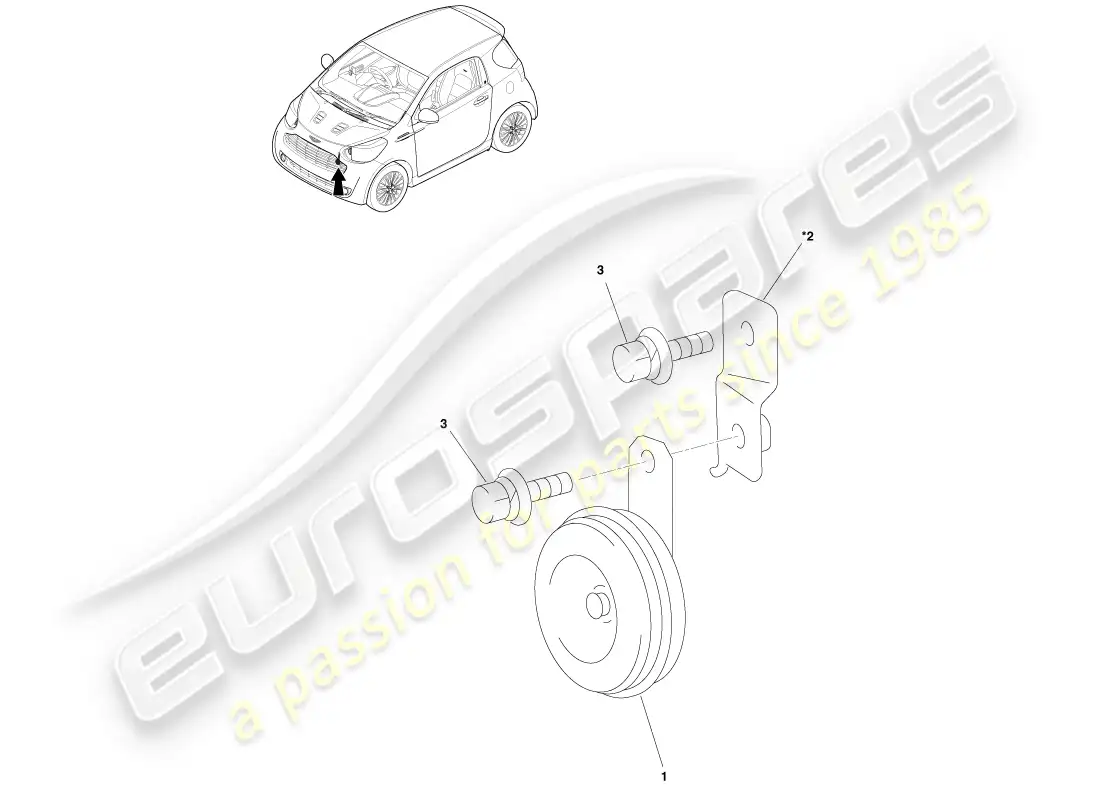

-part-diagram-13.0601.01.webp "ASTON MARTIN CYGNET (2012) BOCINA DE TRÁFICO DIAGRAMA DE PIEZAS")

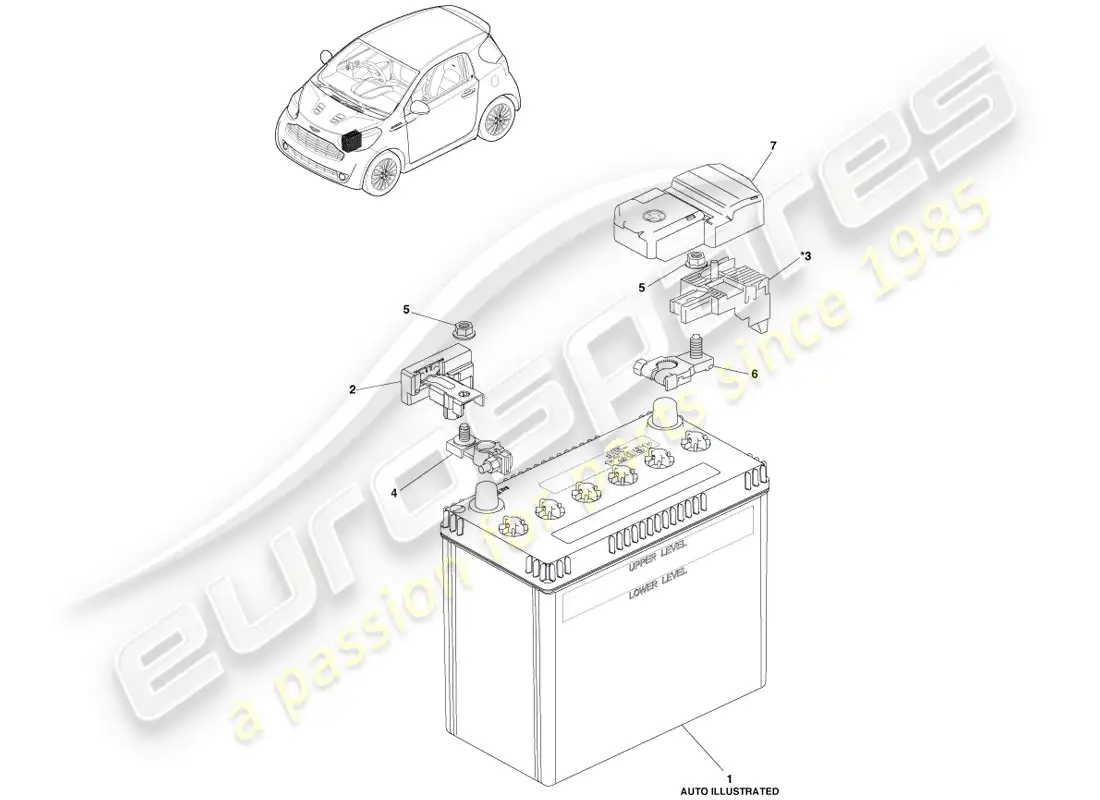

-part-diagram-14.0101.01.webp "ASTON MARTIN CYGNET (2012) GESTIÓN DE BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-15.0101.01.webp "ASTON MARTIN CYGNET (2012) UNIDAD PRINCIPAL DE INFOENTRETENIMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-15.0201.01.webp "ASTON MARTIN CYGNET (2012) ANTENA Y CABLES DIAGRAMA DE PIEZAS")
-part-diagram-15.0301.01.webp "ASTON MARTIN CYGNET (2012) ALTAVOCES DIAGRAMA DE PIEZAS")
-part-diagram-17.0101.02.webp "ASTON MARTIN CYGNET (2012) FAROS DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-17.0102.01.webp "ASTON MARTIN CYGNET (2012) LUCES DELANTERAS SUPLEMENTARIAS DIAGRAMA DE PIEZAS")
-part-diagram-17.0104.01.webp "ASTON MARTIN CYGNET (2012) REPETIDORES LATERALES DIAGRAMA DE PIEZAS")
-part-diagram-17.0201.01.webp "ASTON MARTIN CYGNET (2012) LUZ INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-17.0301.webp "ASTON MARTIN CYGNET (2012) LÁMPARA DE MATRÍCULA DIAGRAMA DE PIEZAS")
-part-diagram-17.0301.01.webp "ASTON MARTIN CYGNET (2012) LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-17.0301.02.webp "ASTON MARTIN CYGNET (2012) LÁMPARA DE PARADA CENTRAL DIAGRAMA DE PIEZAS")
-part-diagram-17.0305.01.webp "ASTON MARTIN CYGNET (2012) REFLECTORES TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-18.0000.webp "ASTON MARTIN CYGNET (2012) ABRAZADERAS Y SOPORTES DE CABLEADO DIAGRAMA DE PIEZAS")
-part-diagram-18.0100.webp "ASTON MARTIN CYGNET (2012) ARNÉS ELÉCTRICO AM DIAGRAMA DE PIEZAS")
-part-diagram-18.0102.06.webp "ASTON MARTIN CYGNET (2012) ARNÉS IP DIAGRAMA DE PIEZAS")
-part-diagram-18.0103.02.webp "ASTON MARTIN CYGNET (2012) CABLEADO DEL CUERPO PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-18.0104.01.webp "ASTON MARTIN CYGNET (2012) CABLEADO DEL EXTREMO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-18.0111.06.webp "ASTON MARTIN CYGNET (2012) PÁGINA DE CABLEADO DEL COMPARTIMIENTO DEL MOTOR 1 DIAGRAMA DE PIEZAS")
-part-diagram-18.0111.06.2.webp "ASTON MARTIN CYGNET (2012) PÁGINA DE CABLEADO DEL COMPARTIMIENTO DEL MOTOR 2 DIAGRAMA DE PIEZAS")
-part-diagram-18.0114.02.webp "ASTON MARTIN CYGNET (2012) ARNÉS DE PUERTA DIAGRAMA DE PIEZAS")
-part-diagram-18.0116.06.webp "ASTON MARTIN CYGNET (2012) SENSORES Y RELÉS DIAGRAMA DE PIEZAS")
-part-diagram-18.0116.08.webp "ASTON MARTIN CYGNET (2012) CONMUTADORES Y RELÉS IP DIAGRAMA DE PIEZAS")
-part-diagram-18.0116.09.webp "ASTON MARTIN CYGNET (2012) INTERRUPTORES Y RELÉS DE PUERTA DIAGRAMA DE PIEZAS")
-part-diagram-18.0315.06.webp "ASTON MARTIN CYGNET (2012) INTERRUPTORES Y RELÉS DIAGRAMA DE PIEZAS")
-part-diagram-18.0315.08.webp "ASTON MARTIN CYGNET (2012) INTERRUPTORES Y RELÉS, MOTOR Y TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-18.0400.02.webp "ASTON MARTIN CYGNET (2012) ABRIDOR DE PUERTA DE GARAGE DIAGRAMA DE PIEZAS")
-part-diagram-19.0102.01.webp "ASTON MARTIN CYGNET (2012) BOCINAS DE ALARMA E INMOVILIZADOR DIAGRAMA DE PIEZAS")
-part-diagram-19.0201.01.webp "ASTON MARTIN CYGNET (2012) CERRADURA DE PUERTA INALÁMBRICA DIAGRAMA DE PIEZAS")
-part-diagram-19.0703.01.webp "ASTON MARTIN CYGNET (2012) PANTALLA DE NAVEGACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-00.0101.01.webp "ASTON MARTIN CYGNET (2012) ETIQUETAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-00.0101.02.webp "ASTON MARTIN CYGNET (2012) ETIQUETAS INTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-00.0101.03.webp "ASTON MARTIN CYGNET (2012) ETIQUETAS DEBAJO DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-00.0103.01.webp "ASTON MARTIN CYGNET (2012) GUÍA DEL PROPIETARIO DIAGRAMA DE PIEZAS")
-part-diagram-00.0201.01.webp "ASTON MARTIN CYGNET (2012) EQUIPO DE EMERGENCIA DIAGRAMA DE PIEZAS")
-part-diagram-01.0101.01.webp "ASTON MARTIN CYGNET (2012) PANEL LATERAL Y LATERAL DE CARROCERÍA, LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-01.0101.02.webp "ASTON MARTIN CYGNET (2012) PANEL LATERAL Y LATERAL DE CARROCERÍA, LHS DIAGRAMA DE PIEZAS")
-part-diagram-01.0101.03.webp "ASTON MARTIN CYGNET (2012) PANEL DE PISO Y PANEL TRASERO INFERIOR DIAGRAMA DE PIEZAS")
-part-diagram-01.0101.04.webp "ASTON MARTIN CYGNET (2012) LARGUEROS DEL PISO DIAGRAMA DE PIEZAS")
-part-diagram-01.0102.02.webp "ASTON MARTIN CYGNET (2012) CARROCERÍA Y CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-01.0102.06.webp "ASTON MARTIN CYGNET (2012) DELANTAL Y TABLERO DEL GUARDABARROS DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0104.01.webp "ASTON MARTIN CYGNET (2012) TECHO Y TRAVESAÑOS DIAGRAMA DE PIEZAS")
-part-diagram-01.0110.04.webp "ASTON MARTIN CYGNET (2012) PIEZAS AUXILIARES - MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-01.0110.05.webp "ASTON MARTIN CYGNET (2012) PIEZAS AUXILIARES - CVT DIAGRAMA DE PIEZAS")
-part-diagram-01.0201.01.webp "ASTON MARTIN CYGNET (2012) PARTIDO REPUBLICANO Y CHAPA FRONTAL DIAGRAMA DE PIEZAS")
-part-diagram-01.0202.01.webp "ASTON MARTIN CYGNET (2012) GUARDABARROS DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-01.0203.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DEL CAPÓ DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0205.01.webp "ASTON MARTIN CYGNET (2012) BISAGRAS DEL CAPÓ DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0301.01.webp "ASTON MARTIN CYGNET (2012) PUERTAS LATERALES DELANTERAS DIAGRAMA DE PIEZAS")
-part-diagram-01.0302.01.webp "ASTON MARTIN CYGNET (2012) PANELES Y FIJACIONES DEL PORTÓN TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0303.01.webp "ASTON MARTIN CYGNET (2012) PANEL BIW DEL PORTÓN TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0304.01.webp "ASTON MARTIN CYGNET (2012) BISAGRAS DE PUERTA DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-01.0305.01.webp "ASTON MARTIN CYGNET (2012) PUNTAL DEL PORTÓN TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0305.01.2.webp "ASTON MARTIN CYGNET (2012) BISAGRAS DEL PORTÓN TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0501.06.webp "ASTON MARTIN CYGNET (2012) REVESTIMIENTO DEL PISO PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-01.0503.01.webp "ASTON MARTIN CYGNET (2012) MONTAJE DEL TECHO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-01.0506.01.webp "ASTON MARTIN CYGNET (2012) MONTAJE DE PARASOL DIAGRAMA DE PIEZAS")
-part-diagram-01.0507.01.webp "ASTON MARTIN CYGNET (2012) PANEL DE AJUSTE DE LA PUERTA DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-01.0510.01.webp "ASTON MARTIN CYGNET (2012) ADORNOS Y ORNAMENTACIÓN DEL ALFÉIZAR DIAGRAMA DE PIEZAS")
-part-diagram-01.0511.01.webp "ASTON MARTIN CYGNET (2012) PANEL DEL CUARTO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0512.01.webp "ASTON MARTIN CYGNET (2012) MOLDURA DEL PILAR INFERIOR DIAGRAMA DE PIEZAS")
-part-diagram-01.0513.01.webp "ASTON MARTIN CYGNET (2012) MOLDURA DEL PILAR SUPERIOR DIAGRAMA DE PIEZAS")
-part-diagram-01.0516.01.webp "ASTON MARTIN CYGNET (2012) MOLDURA DEL PORTÓN TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0517.01.webp "ASTON MARTIN CYGNET (2012) REVESTIMIENTO DEL COMPARTIMENTO DE CARGA DIAGRAMA DE PIEZAS")
-part-diagram-01.0519.webp "ASTON MARTIN CYGNET (2012) ALFOMBRAS DE PISO DIAGRAMA DE PIEZAS")
-part-diagram-01.0602.01.webp "ASTON MARTIN CYGNET (2012) AJUSTE DEL VEHÍCULO CON AISLAMIENTO ACÚSTICO DIAGRAMA DE PIEZAS")
-part-diagram-01.0701.01.webp "ASTON MARTIN CYGNET (2012) BURLETES PARA PUERTAS DELANTERAS DIAGRAMA DE PIEZAS")
-part-diagram-01.0702.01.webp "ASTON MARTIN CYGNET (2012) SELLADO ESTÁTICO DIAGRAMA DE PIEZAS")
-part-diagram-01.0704.01.webp "ASTON MARTIN CYGNET (2012) BURLETE DE CIERRE TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0801.01.webp "ASTON MARTIN CYGNET (2012) REJILLA DEL RADIADOR DIAGRAMA DE PIEZAS")
-part-diagram-01.0801.02.webp "ASTON MARTIN CYGNET (2012) ORNAMENTACIÓN DE COSTADOS Y CUARTOS DEL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-01.0802.01.webp "ASTON MARTIN CYGNET (2012) APLIQUES DE ALFÉIZAR DIAGRAMA DE PIEZAS")
-part-diagram-01.0802.01.1.webp "ASTON MARTIN CYGNET (2012) ACABADOS EXTERIORES INFERIORES DIAGRAMA DE PIEZAS")
-part-diagram-01.0803.01.webp "ASTON MARTIN CYGNET (2012) ACABADOS SUPERIORES EXTERIORES Y DE TECHO DIAGRAMA DE PIEZAS")
-part-diagram-01.0803.01.1.webp "ASTON MARTIN CYGNET (2012) CALCOMANÍAS DE TECHO DIAGRAMA DE PIEZAS")
-part-diagram-01.0804.01.webp "ASTON MARTIN CYGNET (2012) REVESTIMIENTOS DE PASOS DE RUEDA DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-01.0807.01.webp "ASTON MARTIN CYGNET (2012) ADORNOS Y ORNAMENTACIÓN EXTERIOR DEL PORTÓN TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.0901.01.webp "ASTON MARTIN CYGNET (2012) ESPEJO RETROVISOR INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-01.0902.webp "ASTON MARTIN CYGNET (2012) VIDRIO DE ESPEJO EXTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-01.1003.01.webp "ASTON MARTIN CYGNET (2012) ASIENTOS DE LA SEGUNDA FILA DIAGRAMA DE PIEZAS")
-part-diagram-01.1009.03.webp "ASTON MARTIN CYGNET (2012) ASIENTO DELANTERO, CONDUCTORES DIAGRAMA DE PIEZAS")
-part-diagram-01.1009.04.webp "ASTON MARTIN CYGNET (2012) ASIENTO DELANTERO, PASAJERO DIAGRAMA DE PIEZAS")
-part-diagram-01.1101.01.webp "ASTON MARTIN CYGNET (2012) PARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-01.1103.webp "ASTON MARTIN CYGNET (2012) VIDRIO DE LA PUERTA PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-01.1109.01.webp "ASTON MARTIN CYGNET (2012) REGULADORES DE VENTANA LATERAL DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-01.1110.01.webp "ASTON MARTIN CYGNET (2012) VIDRIO DEL CUARTO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-01.1113.01.webp "ASTON MARTIN CYGNET (2012) CONJUNTO DE VIDRIO TRASERO DIAGRAMA DE PIEZAS")
