aston martin db9 (2004) lubricación del motor diagrama de piezas

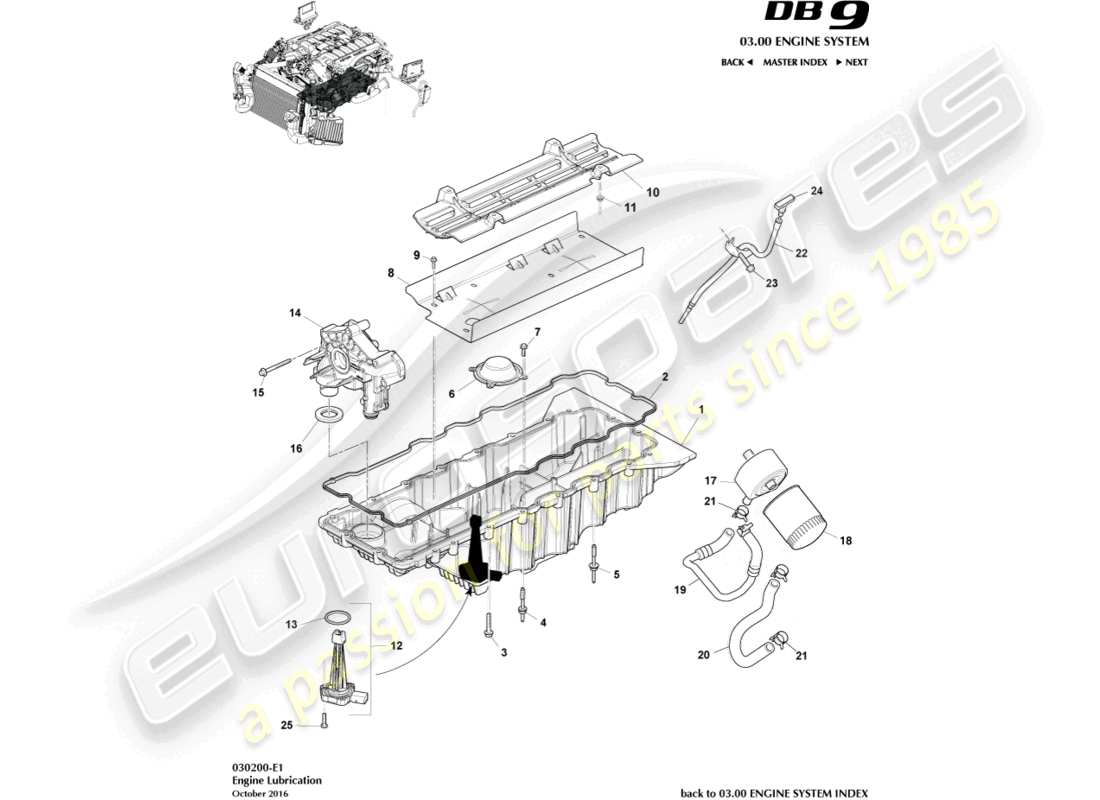

030200-E1 - Lubricación del motor

Aston Martin DB9 (2004) Engine Lubrication Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                #
                                Número de pieza
                                Descripción
                                Llave
                                Precio
                                # 1
                                MPN: 4G4E-6675-CC
                                CONJUNTO DEL CÁRTER DE ACEITE
                                de £736,43
                                de £736,43
                                CONJUNTO DEL CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # 1
                                MPN: 8D33-6675-DA
                                CONJUNTO DEL CÁRTER DE ACEITE
                                08MY, incluye el artículo 12
                                de £1.824,74
                                de £1.824,74
                                CONJUNTO DEL CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # -
                                -
                                TAPÓN DE DRENAJE, M12
                                Cantidad mínima de pedido de 8
                                # 2
                                MPN: 04-85092
                                JUNTA, CÁRTER DE ACEITE
                                de £64,31
                                de £64,31
                                JUNTA, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo en stock
                                # 3
                                MPN: 702605
                                PERNO, M8X45
                                de £19,37
                                de £19,37
                                PERNO, M8X45 Genuine Aston Martin - Nuevo (ordenar)
                                # 4
                                MPN: 702604
                                ESPÁRRAGO Y Arandela
                                de £18,04
                                de £18,04
                                ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                # 5
                                MPN: 702604
                                ESPÁRRAGO Y Arandela M6X30+M8X47.5 HEXAGONAL
                                de £18,04
                                de £18,04
                                ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                # 6
                                MPN: 4G4E-6622-BA
                                CONJUNTO DE PANTALLA Y CUBIERTA, BOMBA DE ACEITE
                                de £109,47
                                de £109,47
                                CONJUNTO DE PANTALLA Y CUBIERTA, BOMBA DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # 7
                                MPN: 699111
                                PERNO M6X18.5 FLG HEXAGONAL HD
                                de £0,60
                                de £0,60
                                PERNO M6X18.5 BRIDA HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
                                # 7
                                MPN: 8D33-6686-AA
                                DEFLECTOR, CÁRTER DE ACEITE
                                08MY
                                DEFLECTOR, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # 8
                                MPN: 8D33-6686-AD
                                DEFLECTOR, CÁRTER DE ACEITE
                                09MY
                                de £126,15
                                de £126,15
                                DEFLECTOR, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # 9
                                MPN: 702601
                                PERNO, FLG, M6X18.5
                                de £0,47
                                de £0,47
                                TORNILLO M56X20 HF 8N Genuine Aston Martin - Nuevo (ordenar)
                                # 10
                                MPN: 4G4E-6B660-BA
                                DEFLECTOR, BANDEJA ANTIVIENTO
                                de £165,87
                                de £165,87
                                DEFLECTOR, BANDEJA ANTIVIENTO Genuine Aston Martin - Nuevo (ordenar)
                                # 11
                                MPN: 703168
                                TUERCA, FLG, M6
                                Sustitución
                                Sustitución
                                Genuine Aston Martin (ya no está disponible para ordenar)
                                # 12
                                MPN: 4G43-04-10972
                                CONJUNTO DE SENSOR, MOTOR BAJO ACEITE
                                de £59,17
                                de £59,17
                                SNSR CONJUNTO-ENG LOWOIL Genuine Aston Martin - Nuevo (ordenar)
                                # 13
                                MPN: 8W93-87030-BA
                                JUNTA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR
                                SIEMPRE REEMPLAZAR. NO REUTILIZAR
                                de £22,68
                                de £22,68
                                JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                # 14
                                MPN: 4G4E-6621-AB
                                CONJUNTO DE BOMBA, ACEITE DE MOTOR
                                AM04 MOTOR
                                de £2.899,28
                                de £2.899,28
                                CONJUNTO DE BOMBA, ACEITE DE MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                # 14
                                MPN: 8G43-04-11112
                                CONJUNTO DE BOMBA, ACEITE DE MOTOR
                                AM09 MOTOR
                                de £1.484,68
                                de £1.484,68
                                SERVICIO DE CONJUNTO-BMB DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # 15
                                MPN: 702552
                                PERNO, M8X70
                                AM04 MOTOR
                                de £0,68
                                de £0,68
                                PERNO M8 X 70 Genuine Aston Martin - Nuevo (ordenar)
                                # 15
                                MPN: 697744
                                PERNO, M6X72.5
                                AM04 MOTOR
                                de £1,37
                                de £1,37
                                PERNO, M6X72.5 Genuine Aston Martin - Nuevo (ordenar)
                                # 15
                                MPN: 702552
                                PERNO, M8X70
                                AM09 MOTOR
                                de £0,68
                                de £0,68
                                PERNO M8 X 70 Genuine Aston Martin - Nuevo (ordenar)
                                # 16
                                MPN: 4G43-04-10196
                                SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE
                                de £61,29
                                de £61,29
                                SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE A CÁRTER Genuine Aston Martin - Nuevo (ordenar)
                                # 17
                                MPN: 8G43-6A642-BA
                                CONJUNTO DE ENFRIADOR, ACEITE DE MOTOR
                                09MY
                                CONJUNTO DE ENFRIADOR, ACEITE DE MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                # 17
                                MPN: 44-85095
                                CONJUNTO DE ENFRIADOR, ACEITE DE MOTOR
                                de £546,68
                                de £546,68
                                ENFRIADOR DE ACEITE - MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                # -
                                -
                                INSERTO, PERNO DE MONTAJE DEL ENFRIADOR DE ACEITE
                                09MY
                                # -
                                -
                                INSERTO, PERNO DE MONTAJE DEL ENFRIADOR DE ACEITE
                                # 18
                                MPN: AG43-6714-AA-PK
                                FILTRO DE ACEITE
                                Paquete de 12
                                de £25,18
                                de £25,18
                                FILTRO DE ACEITE (PK de 10) Genuine Aston Martin - Nuevo (ordenar)
                                Alternativa (#AG43-6714-AA) FILTRO DE ACEITE (sencillo) Genuine Aston Martin - Nuevo en stock
                                # 19
                                MPN: 4G4E-6N867-BB
                                CONJUNTO DE TUBO Y MANGUERA
                                de £37,89
                                de £37,89
                                CONJUNTO DE TUBO Y MANGUERA Genuine Aston Martin - Nuevo (ordenar)
                                # 20
                                MPN: 4G4E-8B451-BA
                                manguera
                                de £42,96
                                de £42,96
                                manguera Genuine Aston Martin - Nuevo (ordenar)
                                # 21
                                MPN: 702858
                                ABRAZADERA - 24 DIA
                                2 por manguera
                                de £2,14
                                de £2,14
                                ABRAZADERA DE MANGUERA 23.9-27.1 Genuine Aston Martin - Nuevo (ordenar)
                                # 22
                                MPN: 4G4E-6754-AD
                                CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE
                                de £36,01
                                de £36,01
                                CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # 23
                                MPN: 701745
                                PERNO, CABEZA DE BRIDA M8, TUBO DE VARILLA DE INMERSIÓN
                                de £0,47
                                de £0,47
                                PERNO, CABEZA DE BRIDA M8, TUBO DE VARILLA MEDIDA Genuine Aston Martin - Nuevo (ordenar)
                                # 24
                                MPN: 4G4E-6750-AA
                                VARILLA GRADUADA
                                VARILLA GRADUADA Genuine Aston Martin - Nuevo (ordenar)
                                # 24
                                MPN: 8D33-6750-AA
                                VARILLA GRADUADA
                                08MY
                                VARILLA GRADUADA Genuine Aston Martin - Nuevo (ordenar)
                                # 24
                                MPN: 8D33-6750-CA
                                VARILLA GRADUADA
                                09MY
                                de £29,67
                                de £29,67
                                CONJUNTO INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                # -
                                -
                                ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR
                                No ilustrado
                                # 25
                                MPN: 700607
                                TORNILLO M6X20 FLG HEXAGONAL HD
                                de £0,47
                                de £0,47
                                TORNILLO M6X20 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
