aston martin db9 (2004) diagrama de piezas del conjunto de suspensión delantera

040100-C1 - Conjunto de suspensión delantera

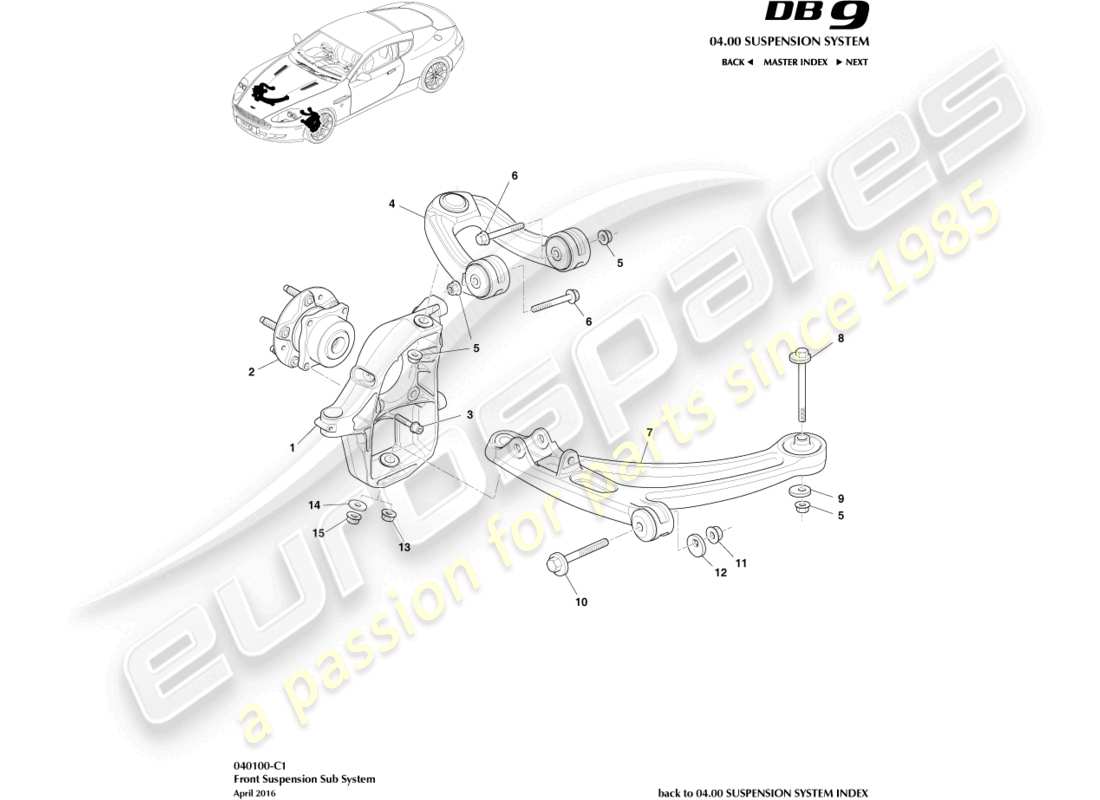

Aston Martin DB9 (2004) Front Suspension Assembly Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                  #
                  Número de pieza
                  Descripción
                  Llave
                  Precio
                  # 1
                  MPN: 7G43-3K186-AB
                  MANGUETA DELANTERA, DERECHA
                  de £1.224,07
                  de £1.224,07
                  MANGUETA, DELANTERA, DERECHA Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: 7G43-3K185-AB
                  MANGUETA DELANTERA, IZQUIERDA
                  de £673,24
                  de £673,24
                  MANGUETA, DELANTERA, IZQUIERDA Genuine Aston Martin - Nuevo (ordenar)
                  MANGUETA, DELANTERA, IZQUIERDA Genuine Aston Martin - Usado en stock
                  # 2
                  MPN: 4G43-2B663-AD
                  CONJUNTO DE CUBO Y COJINETE
                  de £332,62
                  de £332,62
                  CONJUNTO HB Y BRG FRENO DELANTERO Genuine Aston Martin - Nuevo (ordenar)
                  # 3
                  MPN: 4G43-0783-AA
                  PERNO, M10 X 55 GRD 10.9
                  Rodamiento a nudillo
                  PERNO, M10 X 55 GRD 10.9 Genuine Aston Martin - Nuevo (ordenar)
                  # 4
                  MPN: 8D33-3084-AC
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, DERECHO
                  11MY (también 10.7MY con ADS)
                  de £399,26
                  de £399,26
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                  # 4
                  MPN: 6G33-3084-AB
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, DERECHO
                  09MY
                  de £399,26
                  de £399,26
                  CONJUNTO DE BRAZO SUSPENSIÓN DELANTERA SUPERIOR Genuine Aston Martin - Nuevo (ordenar)
                  # 4
                  MPN: 4G43-3084-BE
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, DERECHO
                  antes de 09MY
                  de £334,09
                  de £334,09
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, DERECHO Genuine Aston Martin - Usado en stock
                  # 4
                  MPN: 8D33-3091-AC
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, IZQUIERDO
                  11MY (también 10.7MY con ADS)
                  de £399,26
                  de £399,26
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  # 4
                  MPN: 6G33-3091-AB
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, IZQUIERDO
                  09MY
                  de £399,26
                  de £399,26
                  CONJUNTO DE BRAZO SUSPENSIÓN DELANTERA SUPERIOR Genuine Aston Martin - Nuevo (ordenar)
                  # 4
                  MPN: 4G43-3091-BE
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, IZQUIERDO
                  antes de 09MY
                  de £334,09
                  de £334,09
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  CONJUNTO DE BRAZO, SUPERIOR, SUSPENSIÓN DELANTERA, IZQUIERDO Genuine Aston Martin - Usado en stock
                  # 5
                  MPN: 703565
                  TUERCA, M12 FLG HEXAGONAL
                  de £0,74
                  de £0,74
                  Esta pieza reemplaza el número de pieza. 699876
                  NUT-M12 BRIDA HEXAGONAL PLAS Genuine Aston Martin - Nuevo (ordenar)
                  # 6
                  MPN: 703180
                  PERNO, M12 X 90
                  PERNO, M12 X 90 Genuine Aston Martin - Nuevo (ordenar)
                  # 7
                  MPN: 8D33-3A052-AC
                  CONJUNTO DE BRAZO, SUSPENSIONES DELANTERA INFERIOR, DERECHO
                  09MY
                  de £447,23
                  de £447,23
                  CONJUNTO DE BRAZO Y BSHG DER. Genuine Aston Martin - Nuevo (ordenar)
                  # 7
                  MPN: 4G43-3A052-BE
                  CONJUNTO DE BRAZO, SUSPENSIONES DELANTERA INFERIOR, DERECHO
                  antes de 09MY
                  CONJUNTO DE BRAZO, SUSPENSIONES DELANTERA INFERIOR, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                  # 7
                  MPN: 8D33-3A053-AC
                  CONJUNTO DE BRAZO, SUSPENSIÓN DELANTERA INFERIOR, IZQUIERDO
                  09MY
                  de £447,23
                  de £447,23
                  CONJUNTO DE BRAZO Y BSHG IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  # 7
                  MPN: 4G43-3A053-BF
                  CONJUNTO DE BRAZO, SUSPENSIÓN DELANTERA INFERIOR, IZQUIERDO
                  antes de 09MY
                  CONJUNTO DE BRAZO, SUSPENSIÓN DELANTERA INFERIOR, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  # 8
                  MPN: 4G43-3B236-BB
                  PERNO, M12, EXCÉNTRICO
                  de £39,38
                  de £39,38
                  CONJUNTO DE LEVA Y PERNO DELANTERO Genuine Aston Martin - Nuevo (ordenar)
                  # 9
                  MPN: 4G43-3B237-BB
                  Arandela, M12, EXCÉNTRICA
                  de £6,75
                  de £6,75
                  Arandela M12 EXCENTRICA Genuine Aston Martin - Nuevo (ordenar)
                  # 10
                  MPN: 4G43-3B236-CB
                  PERNO, LEVA, M14
                  de £16,53
                  de £16,53
                  PERNO DE LEVA M14 Genuine Aston Martin - Nuevo (ordenar)
                  # 11
                  MPN: 701337
                  TUERCA M14, FLG HEXAGONAL
                  Sustitución
                  Sustitución
                  Genuine Aston Martin (ya no está disponible para ordenar)
                  # 12
                  MPN: 4G43-3B237-CA
                  Arandela, LEVA
                  08MY De (V) A09110
                  de £6,54
                  de £6,54
                  Arandela DE LEVA - LCA DELANTERA Genuine Aston Martin - Nuevo en stock
                  # 12
                  MPN: 1R12-232726-AB
                  Arandela, LEVA
                  07MY
                  de £8,24
                  de £8,24
                  Arandela, LEVA Genuine Aston Martin - Nuevo (ordenar)
                  # 13
                  MPN: 701578
                  TUERCA Y Arandela, M12
                  07MY
                  TUERCA Y Arandela, M12 Genuine Aston Martin - Nuevo (ordenar)
                  # 14
                  MPN: GG33-39078-AA
                  Arandela
                  08MY Del número de bastidor A09110
                  de £10,24
                  de £10,24
                  Arandela Genuine Aston Martin - Nuevo (ordenar)
                  # 15
                  MPN: 703565
                  TUERCA, M12 HEXAGONAL
                  08MY Del número de bastidor A09110
                  de £0,74
                  de £0,74
                  Esta pieza reemplaza el número de pieza. 699876
                  NUT-M12 BRIDA HEXAGONAL PLAS Genuine Aston Martin - Nuevo (ordenar)
