aston martin db9 (2014) estructura frontal diagrama de piezas

01-0103-01 - Estructura frontal

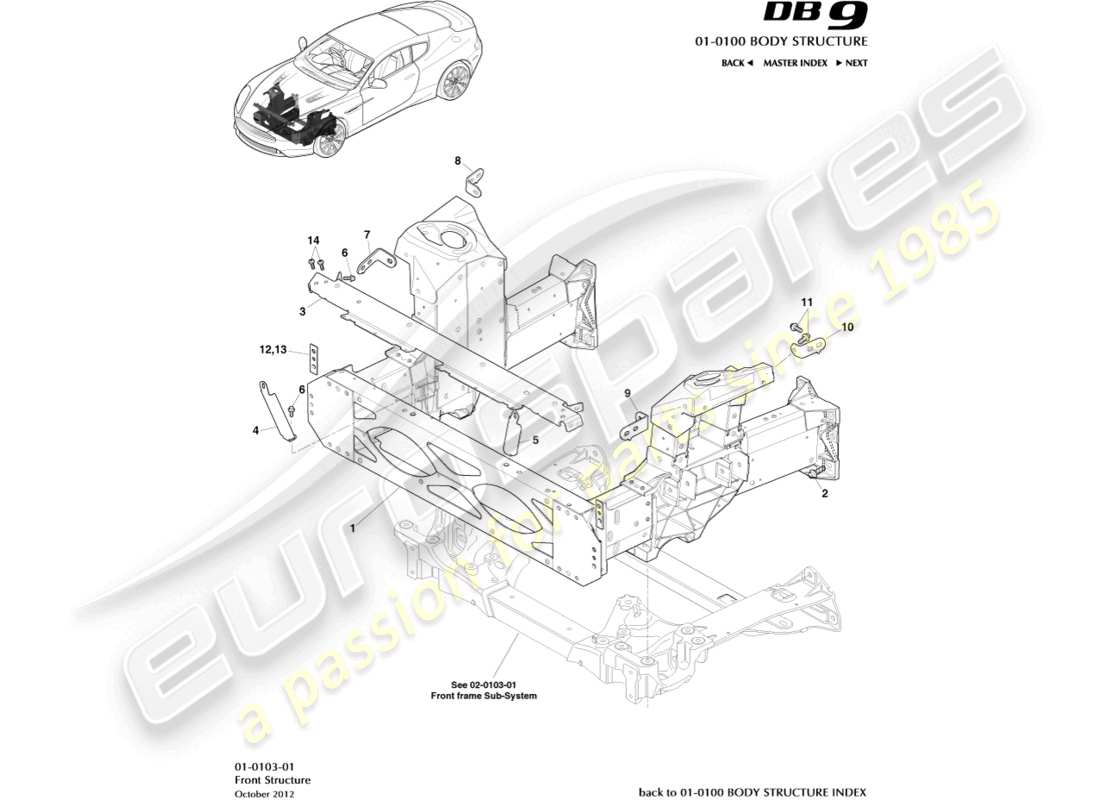

Aston Martin DB9 (2014) Front Structure Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                          #
                          Número de pieza
                          Descripción
                          Llave
                          Precio
                          # 1
                          MPN: 8G43-CSA01-GA
                          CONJUNTO DEL CUERPO, DELANTERO
                          Estructural. Solo gato A
                          de £7.328,34
                          de £7.328,34
                          SUBCONJUNTO 01 CPE Genuine Aston Martin - Nuevo (ordenar)
                          # 2
                          MPN: 703184
                          TORNILLO DE CABEZA HEXAGONAL DE BRIDA, M12 X 40
                          de £1,00
                          de £1,00
                          TORNILLO M12 X 40 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                          # 3
                          MPN: DG43-10853-AB
                          CONJUNTO DE TRAVESAÑO, MONTAJE DEL PESTILLO
                          de £97,26
                          de £97,26
                          TRAVESAÑO DELANTERO, MONTAJE DEL PESTILLO Genuine Aston Martin - Nuevo (ordenar)
                          # 4
                          MPN: GO8G43-10072-AA
                          REFUERZO, MONTAJE DEL PUNTAL DELANTERO, DERECHO
                          de £8,84
                          de £8,84
                          REFUERZO DE MONTAJE DELANTERO F Genuine Aston Martin - Nuevo (ordenar)
                          REFUERZO DE MONTAJE DELANTERO F Genuine Aston Martin - Usado en stock
                          # 5
                          MPN: GODG43-10073-AB
                          REFUERZO, MONTAJE DEL PUNTAL DELANTERO, IZQUIERDO
                          de £9,99
                          de £9,99
                          REFUERZO, MONTAJE DEL PUNTAL DELANTERO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                          # 6
                          MPN: 703121
                          TORNILLO, BRIDA HEXAGONAL, M8 X 20
                          de £0,47
                          de £0,47
                          TORNILLO M8X20 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                          # 7
                          MPN: 6G33-10594-AA
                          SOPORTE, MIEMBRO LATERAL DELANTERO A CAJA DE SUSPENSIÓN DELANTERA, DERECHO
                          de £12,39
                          de £12,39
                          SOPORTE DELANTERO SM AL FRENTE Genuine Aston Martin - Nuevo (ordenar)
                          SOPORTE DELANTERO SM AL FRENTE Genuine Aston Martin - Usado en stock
                          # 8
                          MPN: DG43-130A32-AA
                          SOPORTE, LATERAL DELANTERO, DERECHO
                          de £47,31
                          de £47,31
                          SOPORTE, TRASERO DERECHO Genuine Aston Martin - Nuevo (ordenar)
                          # 9
                          MPN: 6G33-10595-AA
                          SOPORTE, MIEMBRO LATERAL DELANTERO A CAJA DE SUSPENSIÓN DELANTERA, IZQUIERDO
                          de £8,27
                          de £8,27
                          SOPORTE DELANTERO SM A HSNG Genuine Aston Martin - Nuevo (ordenar)
                          SOPORTE DELANTERO SM A HSNG Genuine Aston Martin - Usado en stock
                          # 10
                          MPN: DG43-130A33-AA
                          SOPORTE, LATERAL DELANTERO, IZQUIERDO
                          de £47,31
                          de £47,31
                          SOPORTE DELANTERO S/M IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                          # 11
                          MPN: 702210-PK
                          PERNO, M10 X 30
                          10 por paquete
                          de £7,26
                          de £7,26
                          Esta pieza reemplaza el número de pieza. 702210
                          BOLT-M10X30 PAQUETE 10 Genuine Aston Martin - Nuevo (ordenar)
                          PERNOS DEL PANEL DE VENTILACIÓN Genuine Ferrari Parte - Nuevo (ordenar)
                          # 12
                          MPN: 4G43-71480-AC
                          PLACA DE TUERCA, ESTRUCTURA DE PROTECCIÓN DELANTERA, EXTERIOR
                          de £8,43
                          de £8,43
                          NUTPLTE CRSH DELANTERO STR Genuine Aston Martin - Nuevo (ordenar)
                          # 13
                          MPN: 703074
                          REMACHE 4.8 X 13.8
                          REMACHE, 4.65X13.8 Genuine Aston Martin - Nuevo (ordenar)
                          # 14
                          MPN: 9G33-505544-AA
                          TORNILLO, M8 X 25, PARCHE
                          de £2,61
                          de £2,61
                          TORNILLO, M8 X 25, PARCHE Genuine Aston Martin - Nuevo (ordenar)
