aston martin db9 (2014) lubricación del motor diagrama de piezas

03-0200-E1 - Lubricación del motor

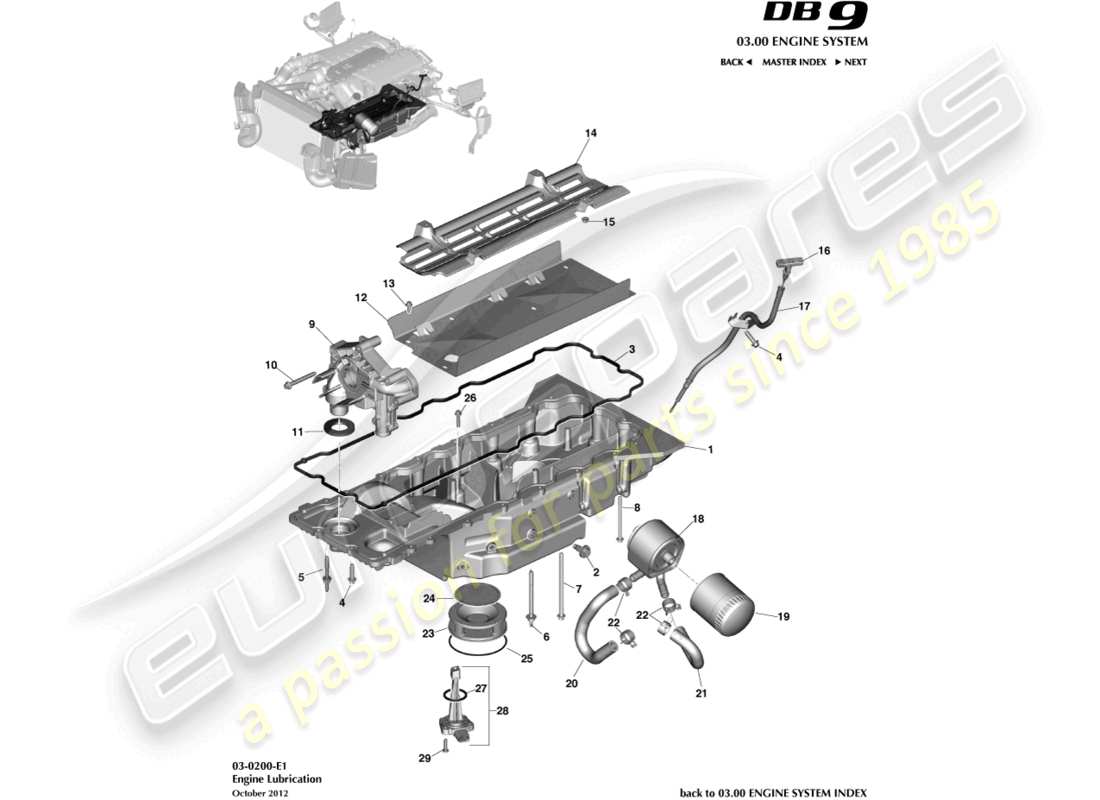

Aston Martin DB9 (2014) Engine Lubrication Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                #
                                                Número de pieza
                                                Descripción
                                                Llave
                                                Precio
                                                # 1
                                                MPN: CD33-6675-CC
                                                CONJUNTO DEL CÁRTER DE ACEITE
                                                Incluye los elementos 2 y 23-29. Consulte el boletín de servicio SB-03-0371.
                                                CONJUNTO DEL CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                # 2
                                                MPN: 4G43-04-10205
                                                TAPÓN DE DRENAJE, M12
                                                Cantidad mínima de pedido de 8
                                                de £13,32
                                                de £13,32
                                                TAPÓN DE DRENAJE, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo en stock
                                                # 3
                                                MPN: 04-85092
                                                JUNTA, CÁRTER DE ACEITE
                                                de £64,31
                                                de £64,31
                                                JUNTA, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo en stock
                                                # 4
                                                MPN: 702526
                                                TORNILLO, M8X30
                                                de £0,47
                                                de £0,47
                                                TORNILLO, M8X30 Genuine Aston Martin - Nuevo (ordenar)
                                                # 5
                                                MPN: 702604
                                                ESPÁRRAGO Y Arandela, M6X20
                                                de £18,04
                                                de £18,04
                                                ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                                # 6
                                                MPN: W714403-S437
                                                ESTUDIO, M8X103+6X13
                                                ESTUDIO, M8X103+6X13 Genuine Aston Martin - Nuevo (ordenar)
                                                # 7
                                                MPN: W711831-S442
                                                PERNO, M8X140
                                                PERNO, M8X140 Genuine Aston Martin - Nuevo (ordenar)
                                                # 8
                                                MPN: W704087-S437
                                                PERNO, M8X105
                                                PERNO, M8X105 Genuine Aston Martin - Nuevo (ordenar)
                                                # 9
                                                MPN: 8G43-04-11112
                                                CONJUNTO DE BOMBA, ACEITE
                                                de £1.484,68
                                                de £1.484,68
                                                SERVICIO DE CONJUNTO-BMB DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                # 10
                                                MPN: 702552
                                                PERNO, M8X70
                                                de £0,68
                                                de £0,68
                                                PERNO M8 X 70 Genuine Aston Martin - Nuevo (ordenar)
                                                # 11
                                                MPN: 4G43-04-10196
                                                SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE A CÁRTER
                                                de £61,29
                                                de £61,29
                                                SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE A CÁRTER Genuine Aston Martin - Nuevo (ordenar)
                                                # 12
                                                MPN: 8D33-6686-AD
                                                PLACA DEFLECTOR, CÁRTER DE ACEITE
                                                de £126,15
                                                de £126,15
                                                DEFLECTOR, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                # 13
                                                MPN: 705052
                                                TORNILLO, M6X14
                                                de £8,26
                                                de £8,26
                                                TORNILLO, M6X14 Genuine Aston Martin - Nuevo (ordenar)
                                                # 14
                                                MPN: AD23-6B660-AC
                                                BANDEJA, VIENTO
                                                de £186,83
                                                de £186,83
                                                BANDEJA, VIENTO Genuine Aston Martin - Nuevo (ordenar)
                                                # 15
                                                MPN: 703169
                                                TUERCA, M6, BRIDA HEXAGONAL
                                                de £0,71
                                                de £0,71
                                                Esta pieza reemplaza el número de pieza. 703168
                                                TUERCA M6 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                                # 16
                                                MPN: 8D33-6750-CA
                                                CONJUNTO INDICADOR DE NIVEL DE ACEITE
                                                de £29,67
                                                de £29,67
                                                CONJUNTO INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                # -
                                                -
                                                ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR
                                                No ilustrado
                                                # 17
                                                MPN: CD33-6754-AB
                                                CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE
                                                de £41,10
                                                de £41,10
                                                CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                # 18
                                                MPN: CD33-6A642-AA
                                                ENFRIADOR DE ACEITE, MOTOR
                                                de £611,93
                                                de £611,93
                                                ENFRIADOR DE ACEITE, MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                                # 19
                                                MPN: AG43-6714-AA-PK
                                                FILTRO DE ACEITE
                                                Paquete de 12
                                                de £25,18
                                                de £25,18
                                                FILTRO DE ACEITE (PK de 10) Genuine Aston Martin - Nuevo (ordenar)
                                                Alternativa (#AG43-6714-AA) FILTRO DE ACEITE (sencillo) Genuine Aston Martin - Nuevo en stock
                                                # 20
                                                MPN: CD33-8B451-AC
                                                CONJUNTO DE MANGUERA, SALIDA DEL ENFRIADOR DE ACEITE
                                                de £108,32
                                                de £108,32
                                                CONJUNTO DE MANGUERA, SALIDA DEL ENFRIADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                # 21
                                                MPN: CD33-6N867-AA
                                                CONJUNTO DE MANGUERA, ENTRADA DE ENFRIADOR DE ACEITE
                                                de £18,47
                                                de £18,47
                                                CONJUNTO DE MANGUERA, ENTRADA DEL ENFRIADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                # 22
                                                MPN: 32-85381
                                                ABRAZADERA
                                                de £3,99
                                                de £3,99
                                                ABRAZADERA Genuine Aston Martin - Nuevo (ordenar)
                                                # 25
                                                MPN: CD33-6625-BA
                                                ANILLO O
                                                de £32,46
                                                de £32,46
                                                ANILLO O Genuine Aston Martin - Nuevo (ordenar)
                                                # 26
                                                MPN: CD33-10630C-AA
                                                PERNO, M6X30
                                                PERNO, M6X30 Genuine Aston Martin - Nuevo (ordenar)
                                                # 27
                                                MPN: 8W93-87030-BA
                                                JUNTA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR
                                                SIEMPRE REEMPLAZAR. NO REUTILIZAR
                                                de £22,68
                                                de £22,68
                                                JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                                # 28
                                                MPN: 4G43-04-10972
                                                CONJUNTO DE SENSOR, NIVEL BAJO DE ACEITE DEL MOTOR
                                                de £59,17
                                                de £59,17
                                                SNSR CONJUNTO-ENG LOWOIL Genuine Aston Martin - Nuevo (ordenar)
                                                # 29
                                                MPN: 699842
                                                TORNILLO, M6X25, PAN HD
                                                TORNILLO, M6 Genuine Aston Martin - Nuevo (ordenar)
