aston martin db9 (2014) unidad de accesorios diagrama de piezas

03-0500-E1 - Unidad de accesorios

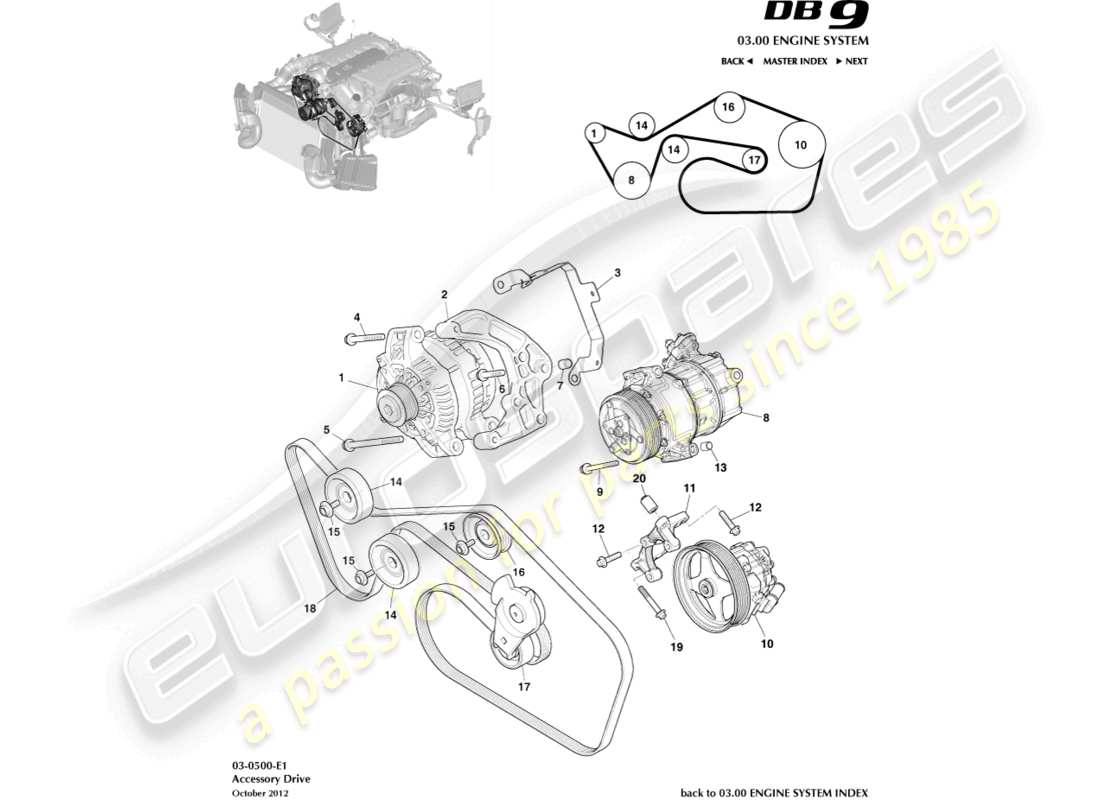

Aston Martin DB9 (2014) Accessory Drive Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                        #
                                        Número de pieza
                                        Descripción
                                        Llave
                                        Precio
                                        # 1
                                        MPN: 8D33-10300-AA
                                        CONJUNTO DEL ALTERNADOR, 200A
                                        de £847,13
                                        de £847,13
                                        ALTERNATOR-200A Genuine Aston Martin - Nuevo en stock
                                        # 2
                                        MPN: 8G43-10239-CA
                                        CONJUNTO DE SOPORTE, MONTAJE DEL ALTERNADOR
                                        CONJUNTO DE SOPORTE, MONTAJE DEL ALTERNADOR Genuine Aston Martin - Nuevo (ordenar)
                                        # 3
                                        MPN: CD33-14W163-AC
                                        SOPORTE, SOPORTE MAZO DE ALTERNADOR
                                        de £25,60
                                        de £25,60
                                        SOPORTE, SOPORTE MAZO DE ALTERNADOR Genuine Aston Martin - Nuevo (ordenar)
                                        # 4
                                        MPN: 700140
                                        PERNO Y Arandela, M10X97.5
                                        de £23,75
                                        de £23,75
                                        PERNO Y Arandela, M10X97.5 Genuine Aston Martin - Nuevo (ordenar)
                                        # 5
                                        MPN: 704079
                                        PERNO, M10X150, CABEZA DE BRIDA HEXAGONAL
                                        de £4,88
                                        de £4,88
                                        PERNO, M10X150, BRIDA HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
                                        # 6
                                        MPN: 703692
                                        PERNO, M10X45
                                        de £13,13
                                        de £13,13
                                        PERNO M10X45 HF 8 Genuine Aston Martin - Nuevo (ordenar)
                                        # 7
                                        MPN: 697759
                                        CLAVIJA HUECA, 14X17.5
                                        PIN 14X17.5, CLAVIJA HUECA Genuine Aston Martin - Nuevo (ordenar)
                                        # 8
                                        MPN: AD43-19D629-AA
                                        COMPRESOR DE AIRE ACONDICIONADO
                                        Hasta 17MY
                                        de £620,37
                                        de £620,37
                                        COMPRESOR DE AIRE ACONDICIONADO Genuine Aston Martin - Nuevo (ordenar)
                                        # 8
                                        MPN: HD23-19D629-AA
                                        COMPRESOR DE AIRE ACONDICIONADO
                                        DE 17MY
                                        de £819,82
                                        de £819,82
                                        COMPRESOR DE AIRE ACONDICIONADO Genuine Aston Martin - Nuevo (ordenar)
                                        # 9
                                        MPN: 702557
                                        PERNO, M8X100
                                        de £14,69
                                        de £14,69
                                        PERNO M8 X 100 Genuine Aston Martin - Nuevo (ordenar)
                                        # 10
                                        MPN: DG43-3A696-AA
                                        BOMBA Y POLEA, PAS
                                        de £2.092,89
                                        de £2.092,89
                                        BOMBA Y POLEA, PAS Genuine Aston Martin - Nuevo (ordenar)
                                        # 11
                                        MPN: AD43-36189-AC
                                        SOPORTE DE SOPORTE, BOMBA PAS
                                        SOPORTE DE SOPORTE, BOMBA PAS Genuine Aston Martin - Nuevo (ordenar)
                                        # 12
                                        MPN: W702503-S301
                                        PERNO, M8X35MM
                                        Sustitución
                                        Sustitución
                                        Genuine Aston Martin (ya no está disponible para ordenar)
                                        # 13
                                        MPN: 702859
                                        ALFILER
                                        de £5,56
                                        de £5,56
                                        PIN, UBICACIÓN DEL COMPRESOR DEL AIRE ACONDICIONADO Genuine Aston Martin - Nuevo (ordenar)
                                        # 14
                                        MPN: 1R12-05-10488
                                        POLEA, RUEDA GUÍA DEL MOTOR
                                        de £22,83
                                        de £22,83
                                        POLEA GUÍA Genuine Aston Martin - Nuevo en stock
                                        # 15
                                        MPN: 703702
                                        PERNO, M8 X 1.25 X 24.5, BRIDA HEXAGONAL HD
                                        Sustitución
                                        Sustitución
                                        Genuine Aston Martin (ya no está disponible para ordenar)
                                        # 16
                                        MPN: 1R12-05-10530
                                        POLEA GUÍA, RANURADA
                                        de £26,27
                                        de £26,27
                                        POLEA LOCA RANURADA Genuine Aston Martin - Nuevo (ordenar)
                                        # 17
                                        MPN: 05-85368
                                        TENSOR, CORREA DE TRANSMISIÓN
                                        de £158,66
                                        de £158,66
                                        CORREA DE TRANSMISIÓN DEL TENSOR Genuine Aston Martin - Nuevo (ordenar)
                                        # 18
                                        MPN: ED23-8620-AA
                                        CORREA DE IMPULSIÓN, ALIMENTACIÓN
                                        de £52,36
                                        de £52,36
                                        Esta pieza reemplaza el número de pieza. 4G4E-8620-AA
                                        CORREA DE TRANSMISIÓN Genuine Aston Martin - Nuevo en stock
                                        # 19
                                        MPN: 703193
                                        PERNO, M8X55MM
                                        de £0,47
                                        de £0,47
                                        PERNO M8X55 BRIDA HEXAGONAL 8 Genuine Aston Martin - Nuevo (ordenar)
                                        # 20
                                        MPN: ED23-592072-AA
                                        CONJUNTO DEL ESPACIADOR
                                        de £54,57
                                        de £54,57
                                        CONJUNTO DEL ESPACIADOR Genuine Aston Martin - Nuevo (ordenar)
