aston martin db9 (2015) carrocería, tablero y capó, cupé diagrama de piezas

01-0102 - Carrocería, tablero y capó, cupé

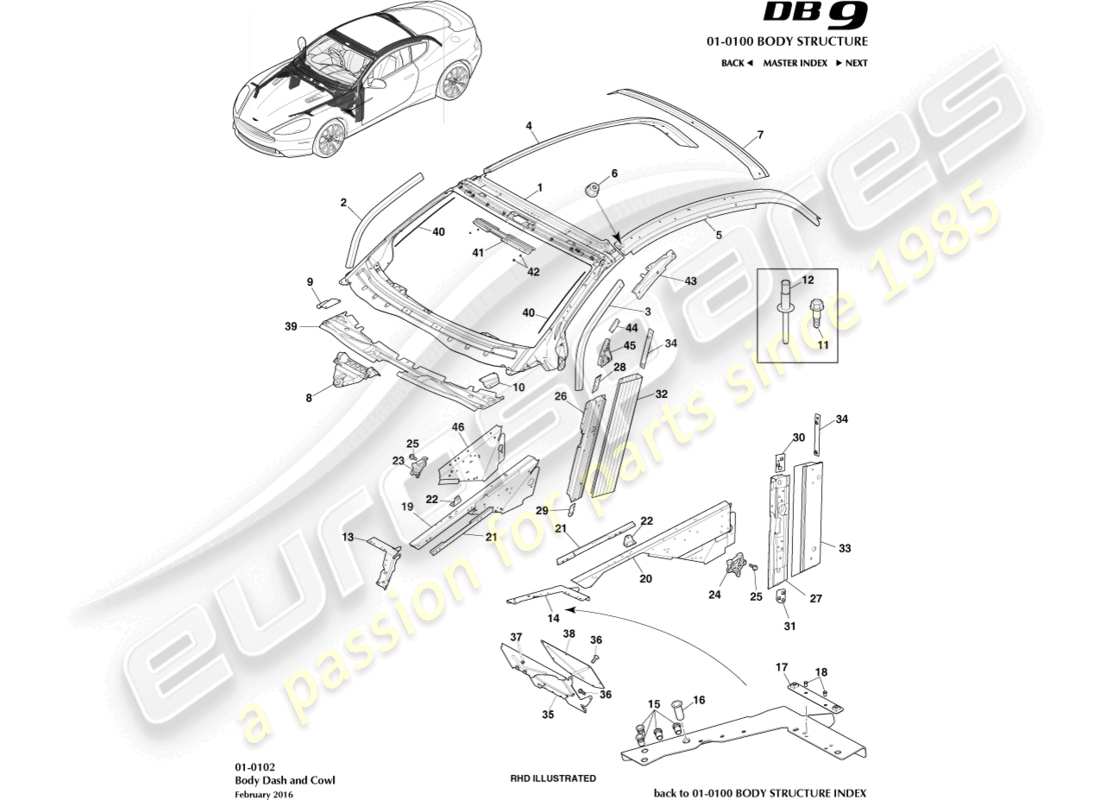

Aston Martin DB9 (2015) Body Dash & Cowl, Coupe Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
              #
              Número de pieza
              Descripción
              Llave
              Precio
              # 1
              MPN: DG43-C03014-AF
              CONJUNTO DE MARCO, PARABRISAS
              Hasta 14MY, Estructural. Solo gato A
              CONJUNTO DE MARCO, PARABRISAS Genuine Aston Martin - Nuevo (ordenar)
              # 1
              MPN: EG43-C03014-AC
              CONJUNTO DE MARCO, PARABRISAS
              De 14MY, Estructural. Solo gato A
              CONJUNTO DE MARCO, PARABRISAS Genuine Aston Martin - Nuevo (ordenar)
              # 2
              MPN: GOAG33-F02526-AA
              PILAR DE REFUERZO DELANTERO DE LA CARROCERÍA, DERECHO
              Hasta 15MY, Estructural. Solo gato A
              PILAR DE REFUERZO DELANTERO DE LA CARROCERÍA, DERECHO Genuine Aston Martin - Nuevo (ordenar)
              # 2
              MPN: GOGG43-F02526-AA
              PILAR DE REFUERZO DELANTERO DE LA CARROCERÍA, DERECHO
              De 15MY, Estructural. Solo gato A
              PILAR DE REFUERZO DELANTERO DE LA CARROCERÍA, DERECHO Genuine Aston Martin - Nuevo (ordenar)
              # 3
              MPN: GOAG33-F02527-AB
              PILAR DE CARROCERÍA DELANTERO DE REFUERZO, IZQUIERDO
              Hasta 15MY, Estructural. Solo gato A
              PILAR DE CARROCERÍA DELANTERO DE REFUERZO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 3
              MPN: GOGG43-F02527-AA
              PILAR DE CARROCERÍA DELANTERO DE REFUERZO, IZQUIERDO
              De 15MY, Estructural. Solo gato A
              PILAR DE CARROCERÍA DELANTERO DE REFUERZO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 4
              MPN: DG43-C513A07-BA
              RIEL LATERAL DE TECHO REFORZADO, DERECHO
              Estructural. Solo gato A
              RIEL LATERAL DE TECHO REFORZADO, DERECHO Genuine Aston Martin - Nuevo (ordenar)
              # 5
              MPN: DG43-C513A08-BA
              RIEL LATERAL DE TECHO REFORZADO, IZQUIERDO
              Estructural. Solo gato A
              RIEL LATERAL DE TECHO REFORZADO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 6
              MPN: 9G43-90907-AA
              TUERCA DE BARRIL M6
              1 por carril
              de £0,57
              de £0,57
              TUERCA DE BARRIL, M6 Genuine Aston Martin - Nuevo (ordenar)
              # 7
              MPN: GODG43-C42220-BA
              MARCO, VENTANA TRASERA, SUPERIOR
              Estructural. Solo gato A
              RIEL SUPERIOR, VENTANA TRASERA Genuine Aston Martin - Nuevo (ordenar)
              # 8
              MPN: GODD43-71023-AE
              REFUERZO, CARCASA DE CAPOTA
              Estructural. Solo gato A
              FUNDICIÓN DE REFUERZO DEL CAPO Genuine Aston Martin - Nuevo (ordenar)
              # 9
              MPN: GODG43-19414-AA
              ADAPTADOR PLENUM INFERIOR DERECHO
              Estructural. Solo gato A
              de £12,98
              de £12,98
              ADAPTADOR PLENUM INFERIOR DERECHO Genuine Aston Martin - Nuevo (ordenar)
              # 10
              MPN: GODG43-19415-AA
              ADAPTADOR PLENUM INFERIOR IZQUIERDO
              Estructural. Solo gato A
              de £12,98
              de £12,98
              ADAPTADOR PLENUM INFERIOR IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 11
              MPN: 6G33-375732-AB
              TORNILLO CABEZA DE BRIDA HEXAGONAL, 5.5X19
              de £0,47
              de £0,47
              TORNILLO SS BRIDA HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
              # 12
              MPN: 6G33-68676-AC
              REMACHE ESTRUCTURAL 6.5X14
              de £0,70
              de £0,70
              REMACHE DE ESTRUCTURA 6.5X14 Genuine Aston Martin - Nuevo (ordenar)
              # 13
              MPN: DG43-16430-AA
              PLACA DE PERCUERDO DEL CAPÓ REINF, DERECHA
              Estructural. Solo gato A
              Sustitución
              Sustitución
              Genuine Aston Martin (ya no está disponible para ordenar)
              # 14
              MPN: DG43-16431-AA
              PLACA DE PERCUERDO DEL CAPÓ REINF, IZQUIERDA
              Estructural. Solo gato A
              Sustitución
              Sustitución
              Genuine Aston Martin (ya no está disponible para ordenar)
              # 15
              MPN: 6G33-56316-AA
              TUERCA RIV M8, CABEZA PLANA ESTRIADA
              4 por placa de cierre
              de £0,47
              de £0,47
              TUERCA M8 Genuine Aston Martin - Nuevo (ordenar)
              # 16
              MPN: 6G33-46768-AA
              TUERCA RIV M6, CABEZA PLANA
              2 por placa de cierre
              de £1,07
              de £1,07
              TUERCA RIV M6/M10L Genuine Aston Martin - Nuevo en stock
              # 17
              MPN: 8G43-199901-AA
              PLACA DE TUERCA, M6
              Estructural. Solo gato A
              de £3,39
              de £3,39
              SOPORTE DE PLACA DE TUERCA HD LMP Genuine Aston Martin - Nuevo (ordenar)
              # 18
              MPN: 703074
              REMACHE, 4.65X13.8
              2 por placa de tuerca
              REMACHE, 4.65X13.8 Genuine Aston Martin - Nuevo (ordenar)
              # 19
              MPN: DD43-16185-AC
              EXTRUSIÓN, ALA DELANTERA IZQUIERDA
              Estructural. Solo gato A
              de £180,13
              de £180,13
              EXTRUSIÓN, ALA DELANTERA IZQUIERDA Genuine Aston Martin - Nuevo (ordenar)
              # 20
              MPN: DD43-16184-AC
              EXTRUSIÓN, ALA DELANTERA DERECHA
              Estructural. Solo gato A
              de £171,57
              de £171,57
              EXTRUSIÓN, ALA DELANTERA DERECHA Genuine Aston Martin - Nuevo (ordenar)
              # 21
              MPN: GODG43-17F790-BA
              PLACA DE NUEZ, ESCOPETA M10
              Estructural. Solo gato A
              de £28,11
              de £28,11
              ESCOPETA DE PLACA DE NUEZ M10 Genuine Aston Martin - Nuevo (ordenar)
              # 22
              MPN: DG43-18178-BA
              SOPORTE, MONTAJE DEL AMORTIGUADOR DE GAS
              Estructural. Solo gato A
              de £19,48
              de £19,48
              SOPORTE, MONTAJE DEL AMORTIGUADOR DE GAS Genuine Aston Martin - Nuevo (ordenar)
              # 23
              MPN: DG43-16A681-AA
              BISAGRA DE CAPÓ REFORZADA EN EL CUERPO, DERECHA
              Estructural. Solo gato A
              de £37,09
              de £37,09
              REFUERZO, BISAGRA DE CAPÓ EN CUERPO, DERECHA Genuine Aston Martin - Nuevo (ordenar)
              # 24
              MPN: DG43-16A682-AA
              BISAGRA DE CAPÓ REFORZADA EN CUERPO, IZQUIERDO
              Estructural. Solo gato A
              de £37,09
              de £37,09
              REFUERZO, BISAGRA DE CAPÓ EN CUERPO, IZQUIERDA Genuine Aston Martin - Nuevo (ordenar)
              # 25
              MPN: 703203
              TORNILLO DE CABEZA DE BRIDA HEXAGONAL M6X20
              de £0,47
              de £0,47
              TORNILLO M6X20 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
              PERNO DE SOPORTE DEL RADIADOR INFERIOR Genuine Ferrari Parte - Nuevo (ordenar)
              # 26
              MPN: GOAG33-F02660-AB
              PILAR DELANTERO INFERIOR DELANTERO DERECHO
              Estructural. Solo gato A
              de £100,35
              de £100,35
              PILAR DELANTERO INFERIOR DELANTERO DERECHO Genuine Aston Martin - Nuevo (ordenar)
              # 27
              MPN: GOAG33-F02661-AB
              PILAR DELANTERO INFERIOR DELANTERO IZQUIERDO
              Estructural. Solo gato A
              de £92,76
              de £92,76
              PILAR DELANTERO INFERIOR DELANTERO IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 28
              MPN: 6G33-71490-AA
              PLACA DE TUERCA, BISAGRA DE POSTE, SUPERIOR, DERECHA
              Estructural. Solo gato A
              de £5,40
              de £5,40
              PLACA DE TUERCA, BISAGRA DE POSTE, SUPERIOR, DERECHA Genuine Aston Martin - Nuevo (ordenar)
              # 29
              MPN: 6G33-15110-AB
              PLACA DE TUERCA, BISAGRA DE POSTE, INFERIOR, DERECHA
              Estructural. Solo gato A
              de £7,44
              de £7,44
              PLACA DE TUERCA A POSTE INFERIOR Genuine Aston Martin - Nuevo (ordenar)
              # 30
              MPN: 6G33-94545-AA
              PLACA DE TUERCA, BISAGRA DE POSTE, SUPERIOR, IZQUIERDA
              Estructural. Solo gato A
              de £5,31
              de £5,31
              PLACA DE NUEZ A POSTE HNG Genuine Aston Martin - Nuevo (ordenar)
              # 31
              MPN: 6G33-15111-AA
              PLACA DE TUERCA, BISAGRA DE POSTE, SUPERIOR, IZQUIERDA
              Estructural. Solo gato A
              de £4,87
              de £4,87
              PLACA DE TUERCA A POSTE INFERIOR Genuine Aston Martin - Nuevo (ordenar)
              # 32
              MPN: GOAG33-F02662-AB
              EXTRUSIÓN PILAR DE CARROCERÍA DELANTERA INFERIOR, DERECHO
              Estructural. Solo gato A
              de £64,94
              de £64,94
              EXTRUSIÓN, PILAR DE CARROCERÍA DELANTERA, INFERIOR, DERECHO Genuine Aston Martin - Nuevo (ordenar)
              # 33
              MPN: GOAG33-F02663-AB
              EXTRUSIÓN PILAR DE CARROCERÍA DELANTERA INFERIOR, IZQUIERDO
              Estructural. Solo gato A
              de £51,96
              de £51,96
              EXTRUSIÓN, PILAR DELANTERO DE LA CARROCERÍA, INFERIOR, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 34
              MPN: 6G33-486226-AA
              PLACA DE NUEZ M8, HAZ IP
              Estructural. Solo gato A
              de £5,40
              de £5,40
              HAZ IP DE PLACA DE NUEZ M8 Genuine Aston Martin - Nuevo (ordenar)
              # 35
              MPN: 4G43-111C61-AD
              PANEL, DELANTERO DE PISO FICTICIO, RHD
              Estructural. Solo gato A
              de £114,66
              de £114,66
              PANEL FALSO FLR DELANTERO Genuine Aston Martin - Nuevo (ordenar)
              PANEL FALSO FLR DELANTERO Genuine Aston Martin - Usado en stock
              # 35
              MPN: 9G43-111C60-GD
              PANEL, DELANTERO DE PISO FICTICIO, LHD
              Estructural. Solo gato A
              de £208,47
              de £208,47
              PANEL, DELANTERO DE PISO FICTICIO, LHD Genuine Aston Martin - Nuevo (ordenar)
              # 36
              MPN: 701553
              TORNILLO, M6X20
              de £0,47
              de £0,47
              TORNILLO M6X16 PAN HD Genuine Aston Martin - Nuevo (ordenar)
              # 37
              MPN: 703169
              TUERCA, M6
              de £0,71
              de £0,71
              Esta pieza reemplaza el número de pieza. 703168
              TUERCA M6 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
              # 38
              MPN: 4G43-111B48-AB
              PANEL, CUBIERTA DE PISO SIMPLE DELANTERO
              Estructural. Solo gato A
              de £14,91
              de £14,91
              PANEL FALSO FLR CUBIERTA FT Genuine Aston Martin - Nuevo (ordenar)
              PANEL FALSO FLR CUBIERTA FT Genuine Aston Martin - Usado en stock
              # 39
              MPN: GODG43-F292650-AC
              PLENO INFERIOR
              Estructural. Solo gato A
              de £176,27
              de £176,27
              PLENO INFERIOR Genuine Aston Martin - Nuevo (ordenar)
              # 40
              MPN: 7G43-C2437-AAW
              CINTA ANTICHIRIDOS DE TERCIOPELO
              de £82,66
              de £82,66
              TPE TERCIOPELO ANTI-SQUK Genuine Aston Martin - Nuevo (ordenar)
              # 41
              MPN: GOGG43-C03444-AB
              REFUERZO, CABEZAL DEL PARABRISAS
              De 16MY, Coupé, Estructural. Solo gato A
              REFUERZO, CABEZAL DEL PARABRISAS Genuine Aston Martin - Nuevo (ordenar)
              # 42
              MPN: AD43-100052-CA
              REMACHE AUTOPERFORANTE, 5.3X7
              Estructural. Solo gato A
              de £0,47
              de £0,47
              REMACHE AUTOPERFORANTE, 5.3X7 Genuine Aston Martin - Nuevo (ordenar)
              # 43
              MPN: GOGG43-279E21-AC
              REFUERZO, PILAR A, SUPERIOR, IZQUIERDO
              De 16MY, Coupé, Estructural. Solo gato A
              REFUERZO, PILAR A, SUPERIOR, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 43
              MPN: GOGG43-279E20-AC
              REFUERZO, PILAR A, SUPERIOR, DERECHO
              De 16MY, Coupé, Estructural. Solo gato A
              REFUERZO, PILAR A, SUPERIOR, DERECHO Genuine Aston Martin - Nuevo (ordenar)
              # 44
              MPN: GOFD33-02526-AA
              REFUERZO, UN PILAR
              De 16MY, Estructural. Solo gato A
              de £57,51
              de £57,51
              REFUERZO, UN PILAR Genuine Aston Martin - Nuevo (ordenar)
              # 45
              MPN: GOFD33-025D07-AC
              REFUERZO, FUNDIDO, PILAR A, IZQUIERDO
              De 15MY, Estructural. Solo gato A
              de £98,31
              de £98,31
              UN REFUERZO PLR FUNDIÓ INFERIOR Genuine Aston Martin - Nuevo (ordenar)
              # 45
              MPN: GOFD33-025D06-AC
              REFUERZO, FUNDIDO, PILAR A, DERECHO
              De 15MY, Estructural. Solo gato A
              de £98,31
              de £98,31
              UN REFUERZO PLR FUNDIÓ INFERIOR Genuine Aston Martin - Nuevo (ordenar)
              # 46
              MPN: DG43-16155-AB
              PANEL, INTERIOR DE ESCOPETA, IZQUIERDO
              Estructural. Solo gato A
              de £75,32
              de £75,32
              PANEL, INTERIOR DE ESCOPETA, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
              # 46
              MPN: HG43-16154-AA
              PANEL, INTERIOR DE ESCOPETA, DERECHO
              Estructural. Solo gato A
              de £90,74
              de £90,74
              PANEL, INTERIOR DE ESCOPETA, DERECHO Genuine Aston Martin - Nuevo (ordenar)
