aston martin db9 (2015) tubos de enfriador de aceite de transmisión diagrama de piezas

07-0202-01 - Tubos de enfriador de aceite de transmisión

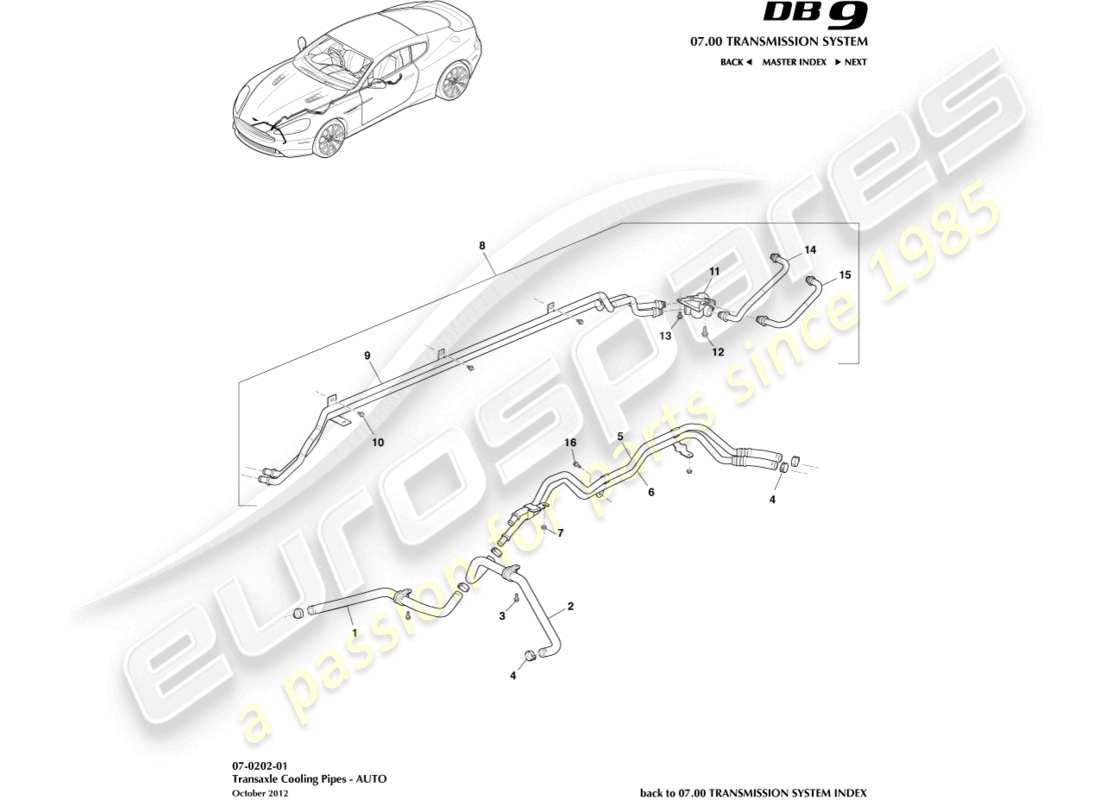

Aston Martin DB9 (2015) Transmission Oil Cooler Pipes Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                            #
                            Número de pieza
                            Descripción
                            Llave
                            Precio
                            # 1
                            MPN: 9D33-7F120-BB
                            MANGUERA, ENTRADA DE ENFRIADOR DE ACEITE DE LA TRANSMISIÓN
                            Incluye clips P.
                            de £122,56
                            de £122,56
                            MANGUERA ENFRIADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                            # 2
                            MPN: 9D33-7F120-AB
                            MANGUERA, SALIDA DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN
                            Incluye clips P.
                            de £173,69
                            de £173,69
                            MANGUERA ENFRIADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                            # 4
                            MPN: 9G43-8777-CA
                            ABRAZADERA, MANGUERA OETIKER
                            de £3,87
                            de £3,87
                            MANGUERA DE ABRAZADERA Genuine Aston Martin - Nuevo (ordenar)
                            # 5
                            MPN: CD33-7W093-AC
                            CONJUNTO DE TUBERÍA, ENTRADA DEL COMPARTIMIENTO DEL MOTOR
                            de £170,56
                            de £170,56
                            TUBO BAHÍA ENG Genuine Aston Martin - Nuevo (ordenar)
                            # 6
                            MPN: CD33-7W093-BC
                            CONJUNTO DE TUBERÍA, SALIDA DEL COMPARTIMIENTO DEL MOTOR
                            de £152,67
                            de £152,67
                            TUBO BAHÍA ENG Genuine Aston Martin - Nuevo (ordenar)
                            # 7
                            MPN: 702944
                            TUERCA, M6, BRIDA
                            de £0,58
                            de £0,58
                            TUERCA M6 HEXAGONAL MTL8 Genuine Aston Martin - Nuevo (ordenar)
                            TUERCAS DE MALLA INFERIORES Genuine Ferrari Parte - Nuevo (ordenar)
                            # 8
                            MPN: 9G43-321363-AA
                            CONJUNTO DE TUBO DE ACEITE, TRANSMISIÓN TRASERA
                            de £568,39
                            de £568,39
                            CONJUNTO DE TUBERÍA DE ACEITE TRANS. TRASERA Genuine Aston Martin - Nuevo (ordenar)
                            # 9
                            MPN: 9G43-7D353-AA
                            CONJUNTO DE TUBO Y SOPORTE, ACEITE DE TRANSMISIÓN
                            CONJUNTO DE BAÑERA Y SOPORTE Genuine Aston Martin - Nuevo (ordenar)
                            # 10
                            MPN: 700606
                            TORNILLO DE BRIDA M6 X 12
                            de £0,47
                            de £0,47
                            TORNILLO M6X12 BRIDA Genuine Aston Martin - Nuevo (ordenar)
                            # 11
                            MPN: 4G43-6L635-AA
                            TERMOSTATO, CONTROL DE ACEITE DE LA TRANSMISIÓN
                            de £640,00
                            de £640,00
                            TEMPERATURA DEL ACEITE DEL CONJUNTO TÉRMICO Genuine Aston Martin - Nuevo (ordenar)
                            # 12
                            MPN: 703189
                            PERNO, BRIDA M8 X 16
                            de £0,47
                            de £0,47
                            PERNO M8X16 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                            # 13
                            MPN: 700606
                            TORNILLO DE BRIDA M6 X 12
                            de £0,47
                            de £0,47
                            TORNILLO M6X12 BRIDA Genuine Aston Martin - Nuevo (ordenar)
                            # 14
                            MPN: 4G43-35568-BA
                            TUBO, ENTRADA DE ACEITE DE TRANSMISION
                            TUBO DE ACEITE DE TRANSMISIÓN Genuine Aston Martin - Nuevo (ordenar)
                            # 15
                            MPN: 4G43-35568-AA
                            TUBO, SALIDA ACEITE DE TRANSMISION
                            TUBO DE ACEITE DE TRANSMISIÓN Genuine Aston Martin - Nuevo (ordenar)
