aston martin db9 (2016) depósito de refrigerante y mangueras diagrama de piezas

03-0304-02 - Depósito de refrigerante y mangueras

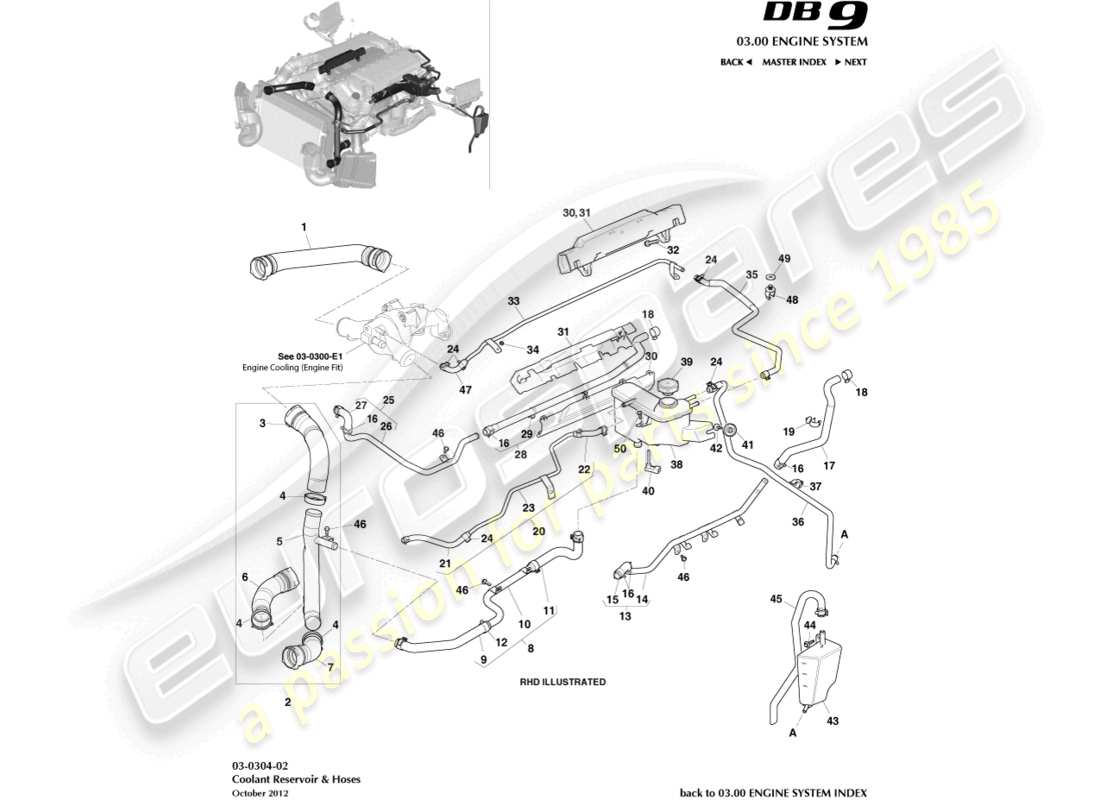

Aston Martin DB9 (2016) Coolant Reservoir & Hoses Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                      #
                                                                      Número de pieza
                                                                      Descripción
                                                                      Llave
                                                                      Precio
                                                                      # 1
                                                                      MPN: 8D33-8333-AA
                                                                      MANGUERA, RADIADOR
                                                                      de £72,77
                                                                      de £72,77
                                                                      MANGUERA - CONJUNTO DE RADIADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 2
                                                                      MPN: CD33-8556-AB
                                                                      CONJUNTO DEL TUBO DE DESVÍO
                                                                      Paquete deportivo
                                                                      CONJUNTO DEL TUBO DE DESVÍO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 2
                                                                      MPN: CD33-8556-AC
                                                                      CONJUNTO DEL TUBO DE DESVÍO
                                                                      Paquete deportivo desde VIN B17332
                                                                      de £596,56
                                                                      de £596,56
                                                                      CONJUNTO DEL TUBO DE DESVÍO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 2
                                                                      MPN: DD43-8556-AC
                                                                      CONJUNTO DEL TUBO DE DESVÍO
                                                                      Pack No Deportivo
                                                                      de £768,38
                                                                      de £768,38
                                                                      CONJUNTO DEL TUBO DE DESVÍO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 3
                                                                      MPN: CD33-8555-EB
                                                                      MANGUERA, TUBO DE DESVÍO A TERMOSTATO
                                                                      MANGUERA, TUBO DE DESVÍO A TERMOSTATO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 4
                                                                      MPN: 702903
                                                                      ABRAZADERA, TRABAJO PESADO, 55X15
                                                                      de £2,67
                                                                      de £2,67
                                                                      MUELLE DE MANGUERA DE ABRAZADERA Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 5
                                                                      MPN: CD33-8555-FC
                                                                      CONJUNTO DE TUBO
                                                                      CONJUNTO DE TUBO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 6
                                                                      MPN: CD33-8555-BB
                                                                      CONJUNTO DE MANGUERA, TUBO DE DESVÍO A BOMBA DE AGUA
                                                                      de £27,77
                                                                      de £27,77
                                                                      CONJUNTO DE MANGUERA, TUBO DE DESVÍO A BOMBA DE AGUA Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 8
                                                                      MPN: CD33-8C350-AB
                                                                      CONJUNTO DE MANGUERA, DEPÓSITO DE REFRIGERANTE DEL MOTOR
                                                                      de £86,45
                                                                      de £86,45
                                                                      CONJUNTO DE MANGUERA, DEPÓSITO DE REFRIGERANTE DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 9
                                                                      MPN: 4G43-8C350-CA
                                                                      MANGUERA, TUBO DE COMPLEMENTO A TUBO DE DESVÍO
                                                                      de £19,32
                                                                      de £19,32
                                                                      MANGUERA, TUBO DE COMPLEMENTO A TUBO DE DESVÍO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 10
                                                                      MPN: 4G43-8C350-FB
                                                                      CONJUNTO DE TUBO DE MAQUILLAJE
                                                                      ENSAMBLAJE DEL TUBO DE MAQUILLAJE Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 12
                                                                      MPN: 702902
                                                                      ABRAZADERA, TRABAJO PESADO, 27X15
                                                                      de £1,29
                                                                      de £1,29
                                                                      MANGUERA DE ABRAZADERA Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 13
                                                                      MPN: AD23-18674-AB
                                                                      CONJUNTO DE TUBO, SALIDA DEL CALENTADOR
                                                                      de £261,49
                                                                      de £261,49
                                                                      CONJUNTO DE TUBO, SALIDA DEL CALENTADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 14
                                                                      MPN: AD23-18674-CB
                                                                      TUBO, RETORNO DE AGUA
                                                                      TUBO, RETORNO DE AGUA Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 15
                                                                      MPN: AD23-18674-BA
                                                                      MANGUERA, RETORNO DE CALENTADOR
                                                                      de £31,22
                                                                      de £31,22
                                                                      MANGUERA, RETORNO DE CALENTADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 16
                                                                      MPN: 702901
                                                                      ABRAZADERA, TRABAJO PESADO, 23X15
                                                                      de £1,23
                                                                      de £1,23
                                                                      MANGUERA DE ABRAZADERA 23 X 15 Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 17
                                                                      MPN: CD33-18D359-BA
                                                                      CONJUNTO DE MANGUERA, SALIDA DEL CALENTADOR
                                                                      RHD, incluye artículo 16
                                                                      de £24,05
                                                                      de £24,05
                                                                      CONJUNTO DE MANGUERA, SALIDA DEL CALENTADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 17
                                                                      MPN: CD33-18D359-AA
                                                                      CONJUNTO DE MANGUERA, SALIDA DEL CALENTADOR
                                                                      LHD, incluye artículo 16
                                                                      de £54,03
                                                                      de £54,03
                                                                      CONJUNTO DE MANGUERA, SALIDA DEL CALENTADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # -
                                                                      -
                                                                      SOPORTE, SUJETADOR DE MANGUERA, SALIDA DE CALENTADOR
                                                                      LHD
                                                                      # 18
                                                                      MPN: 701335
                                                                      SUJETADOR, RESORTE DE MANGUERA, 20X15
                                                                      de £0,67
                                                                      de £0,67
                                                                      RESORTE DE MANGUERA DE CLIP Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 19
                                                                      MPN: 701570
                                                                      CLIP, 20 - 24.5 DÍA
                                                                      de £0,47
                                                                      de £0,47
                                                                      CLIP C 20-24.5 DIÁMETRO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 20
                                                                      MPN: CD33-8C363-AC
                                                                      CONJUNTO DE MANGUERA, DEGAS DEL RADIADOR
                                                                      de £79,81
                                                                      de £79,81
                                                                      CONJUNTO DE MANGUERA, DEGAS DEL RADIADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 22
                                                                      MPN: 4G43-8C363-DA
                                                                      MANGUERA, DESGAS DEL RADIADOR
                                                                      de £10,74
                                                                      de £10,74
                                                                      MANGUERA, DESGAS DEL RADIADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      MANGUERA, DESGAS DEL RADIADOR Genuine Aston Martin - Usado en stock
                                                                      # 23
                                                                      MPN: CD33-8C363-AA
                                                                      MANGUERA, DESGAS DEL RADIADOR
                                                                      MANGUERA, DESGAS DEL RADIADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 24
                                                                      MPN: 702904
                                                                      ABRAZADERA DE MANGUERA, RESORTE, 17X15
                                                                      de £1,13
                                                                      de £1,13
                                                                      MUELLE DE ABRAZADERA 17X15 Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 25
                                                                      MPN: CD33-8584-AA
                                                                      TUBO, ALIMENTACION DE CALENTADOR
                                                                      TUBO, ALIMENTACION DE CALENTADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 28
                                                                      MPN: 4G43-18D334-BC
                                                                      MANGUERA, ENTRADA DE CALENTADOR
                                                                      RHD
                                                                      de £37,75
                                                                      de £37,75
                                                                      CONJUNTO DE ENTRADA HOS-HTR RHD Genuine Aston Martin - Nuevo (ordenar)
                                                                      CONJUNTO DE ENTRADA HOS-HTR RHD Genuine Aston Martin - Usado en stock
                                                                      # 28
                                                                      MPN: CD33-18D334-AA
                                                                      MANGUERA, ENTRADA DE CALENTADOR
                                                                      LHD
                                                                      de £54,03
                                                                      de £54,03
                                                                      MANGUERA, CONJUNTO DE ENTRADA DEL CALENTADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 29
                                                                      MPN: 4G43-55-BA
                                                                      ENVOLTURA DE CORBATA
                                                                      ENVOLTURA DE CORBATA Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 30
                                                                      MPN: 4G43-6793-BA
                                                                      CUBIERTA SUPERIOR, MAZO DE MAZO DE MOTOR
                                                                      CUBIERTA SUPERIOR, MAZO DE MAZO DE MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 31
                                                                      MPN: 4G43-4867-BB
                                                                      CUBIERTA INFERIOR, MAZO DE MAZO DE MOTOR
                                                                      de £10,39
                                                                      de £10,39
                                                                      CUBIERTA INFERIOR, MAZO DE MAZO DE MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 32
                                                                      MPN: 703731
                                                                      PERNO, M8X35
                                                                      de £0,47
                                                                      de £0,47
                                                                      BOLT-M8X35 HEXAGONAL FL8.8 Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 33
                                                                      MPN: CD33-8003-AA
                                                                      CONJUNTO DE TUBO, CRUZADO
                                                                      INCLUYE ARTÍCULO 24
                                                                      de £81,42
                                                                      de £81,42
                                                                      CONJUNTO DE TUBO, CRUZADO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 34
                                                                      MPN: 702295
                                                                      TUERCA, M5, BRIDA HEXAGONAL HD
                                                                      de £0,47
                                                                      de £0,47
                                                                      TUERCA M5 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 35
                                                                      MPN: 4G43-8063-AE
                                                                      MANGUERA, MOTOR A TANQUE DE SUMINISTRO
                                                                      INCLUYE ARTÍCULO 24
                                                                      de £52,26
                                                                      de £52,26
                                                                      MANGUERA - ENG DEGAS Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 36
                                                                      MPN: 4G43-8B081-AG
                                                                      MANGUERA, DESBORDAMIENTO DEL TANQUE DE SUMINISTRO DE RADIADOR
                                                                      Incluye los artículos 24 y 37
                                                                      de £17,05
                                                                      de £17,05
                                                                      HOS-RAD SUP TNK O/FL Genuine Aston Martin - Nuevo (ordenar)
                                                                      HOS-RAD SUP TNK O/FL Genuine Aston Martin - Usado en stock
                                                                      # 37
                                                                      MPN: 701181
                                                                      CLIP, 16X6.5X1.5-6
                                                                      de £1,82
                                                                      de £1,82
                                                                      CLIP 16X6.5X1.5-6 Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 38
                                                                      MPN: 4G43-19B518-BC
                                                                      CONJUNTO DE TANQUE, EXPANSIÓN
                                                                      Incluye los artículos 39 y 40
                                                                      Sustitución
                                                                      Sustitución
                                                                      Genuine Aston Martin (ya no está disponible para ordenar)
                                                                      # 39
                                                                      MPN: 4G43-8101-BA
                                                                      TAPA DE PRESIÓN
                                                                      Incluye Sello
                                                                      Sustitución
                                                                      Sustitución
                                                                      Genuine Aston Martin (ya no está disponible para ordenar)
                                                                      # 40
                                                                      MPN: 1R12-37-10166
                                                                      INTERRUPTOR, NIVEL DE REFRIGERANTE
                                                                      de £46,34
                                                                      de £46,34
                                                                      INTERRUPTOR-NIVEL DE REFRIGERANTE Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 41
                                                                      MPN: CD33-1660-AA
                                                                      ESPACIADOR, CONJUNTO DE DEPÓSITO DE REFRIGERANTE
                                                                      de £18,03
                                                                      de £18,03
                                                                      ESPACIADOR, CONJUNTO DE DEPÓSITO DE REFRIGERANTE Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 42
                                                                      MPN: 703145
                                                                      PERNO Y Arandela, M6X30
                                                                      de £0,47
                                                                      de £0,47
                                                                      M6 X 30 PERNO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 43
                                                                      MPN: 6G33-TBD2-BA
                                                                      CONJUNTO DE BOTELLA DE DESBORDAMIENTO
                                                                      de £36,01
                                                                      de £36,01
                                                                      Esta pieza reemplaza el número de pieza 6G33-TBD2-AA que tenemos en stock.
                                                                      BOTELLA DE DESBORDAMIENTO Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 44
                                                                      MPN: 703734
                                                                      PERNO Y Arandela, M6X25
                                                                      de £0,73
                                                                      de £0,73
                                                                      PERNO &WASHER-M6X25 Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 45
                                                                      MPN: 4G43-8N029-AG
                                                                      CONJUNTO DE MANGUERA, DESBORDAMIENTO
                                                                      Incluye clip
                                                                      de £8,56
                                                                      de £8,56
                                                                      CONJUNTO DE MANGUERA DE DESBORDAMIENTO Genuine Aston Martin - Nuevo (ordenar)
                                                                      CONJUNTO DE MANGUERA DE DESBORDAMIENTO Genuine Aston Martin - Usado en stock
                                                                      # 47
                                                                      MPN: 4G43-8003-CA
                                                                      MANGUERA, CARCASA TERMO, PURGA CRUZADA
                                                                      de £40,85
                                                                      de £40,85
                                                                      HOS-THERMO HSG C/OVR Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 48
                                                                      MPN: 701181
                                                                      CLIP DE A/C 16X6.5X1.5-6
                                                                      LHD
                                                                      de £1,82
                                                                      de £1,82
                                                                      CLIP 16X6.5X1.5-6 Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 49
                                                                      MPN: 4G43-16C694-AB
                                                                      Arandela, MANGUERA
                                                                      LHD
                                                                      Arandela DE NYLON Genuine Aston Martin - Nuevo (ordenar)
                                                                      # 50
                                                                      MPN: 702514
                                                                      TORNILLO, M6X14 PARCHE PAN
                                                                      de £0,56
                                                                      de £0,56
                                                                      TORNILLO M6 X 14 HD INT Genuine Aston Martin - Nuevo en stock
