aston martin one-77 (2011) conjunto de bañera trasera diagrama de piezas

0101.0011 - Conjunto de bañera trasera

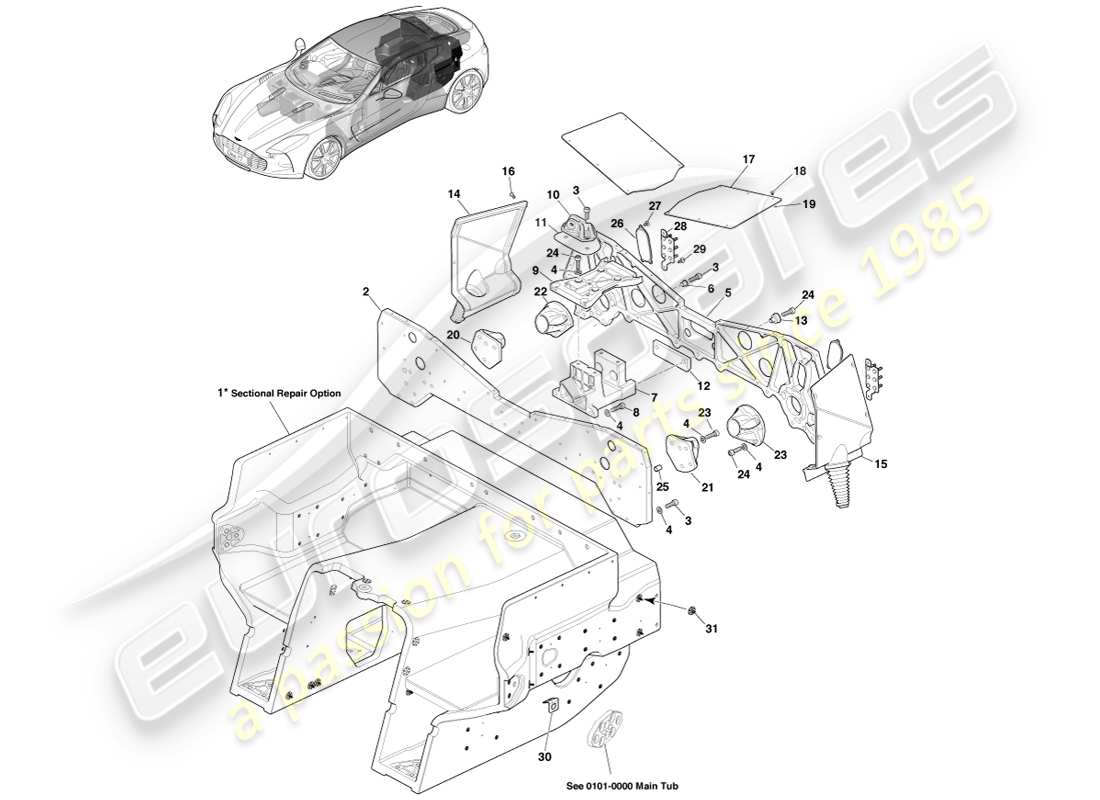

Aston Martin One-77 (2011) Rear Tub Assembly Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                #
                                                                Número de pieza
                                                                Descripción
                                                                Precio
                                                                # 1
                                                                MPN: 12023-06-1358-AC
                                                                CONJUNTO ADHERIDO DE TINA TRASERA
                                                                # 2
                                                                MPN: 12023-06-1116-AG
                                                                PLACA DELANTERA, BANDEJA AMORTIGUADOR TRASERA
                                                                # 3
                                                                MPN: 55327-0596
                                                                TORNILLO, M10 X 1.5 X 25
                                                                # 5
                                                                MPN: 12023-06-1118-AF
                                                                PLACA TRASERA, BANDEJA AMORTIGUADOR TRASERA
                                                                # 6
                                                                MPN: 12023-06-1174-AA
                                                                MANGUITO DE CORTE
                                                                # 7
                                                                MPN: 12023-06-1130-AE
                                                                MONTAJE CENTRAL, AMORTIGUADOR TRASERO
                                                                # 8
                                                                MPN: 12023-09-6070-AA
                                                                TORNILLO, M10 X 1.5 X 35
                                                                de £1,21
                                                                de £1,21
                                                                # 9
                                                                MPN: 12023-06-1140-AC
                                                                PLACA DE CUBIERTA, MONTAJE CENTRAL DEL AMORTIGUADOR TRASERO
                                                                # 10
                                                                MPN: 12023-06-1144-AE
                                                                SOPORTE, SOPORTE V CENTRAL TRASERO
                                                                # 11
                                                                MPN: 12023-06-1320-AA
                                                                PANEL DE ACABADO, NODO CENTRAL DE SOPORTE EN V
                                                                # 12
                                                                MPN: 12023-06-1366-AA
                                                                ESPACIADOR, MONTAJE DE AMORTIGUADOR CENTRAL
                                                                # 13
                                                                MPN: 12023-06-1368-AA
                                                                MANGUITO, MONTAJE DE AMORTIGUADOR CENTRAL
                                                                # 14
                                                                MPN: 12023-06-1265-AE
                                                                CONJUNTO DE TAPA EXTREMO, BANDEJA AMORTIGUADOR TRASERO, DERECHO
                                                                # 15
                                                                MPN: 12023-06-1264-AE
                                                                CONJUNTO DE TAPA EXTREMO, BANDEJA AMORTIGUADOR TRASERO, IZQUIERDO
                                                                # 16
                                                                MPN: 55327-0752
                                                                TORNILLO, M5 X 0.8 X 12, CHCS
                                                                # 17
                                                                MPN: 12023-06-1272-AB
                                                                Panel de ventana, bandeja de amortiguador trasero
                                                                # 18
                                                                MPN: 55327-0750
                                                                TORNILLO, M5-0.80 X 08, BHSC
                                                                # 19
                                                                MPN: 12023-06-1318-AA
                                                                ESPACIADOR, MONTAJE DEL PANEL DE VENTANA
                                                                # 20
                                                                MPN: 12023-06-1134-AC
                                                                SOPORTE DE BALANCÍN DELANTERO DERECHO, BANDEJA DE AMORTIGUADOR TRASERO
                                                                # 21
                                                                MPN: 12023-06-1132-AC
                                                                SOPORTE DE BALANCÍN DELANTERO IZQUIERDO, BANDEJA DEL AMORTIGUADOR TRASERO
                                                                # 22
                                                                MPN: 12023-06-1138-AC
                                                                SOPORTE DE BALANCÍN TRASERO DERECHO, BANDEJA DE AMORTIGUADOR TRASERO
                                                                # 23
                                                                MPN: 12023-06-1136-AC
                                                                SOPORTE DE BALANCÍN TRASERO IZQUIERDO, BANDEJA DEL AMORTIGUADOR TRASERO
                                                                # 24
                                                                MPN: 12023-09-6068
                                                                TORNILLO, M10 X 1.5 X 30
                                                                # 25
                                                                MPN: 12023-06-1180-AA
                                                                MANGUITO DE CORTE, ID 10.2 X 19
                                                                # 26
                                                                MPN: 12023-06-1274-AA
                                                                CUBIERTA, ACCESO A COHETES, BANDEJA DE AMORTIGUADOR TRASERO
                                                                # 27
                                                                MPN: 55327-0748
                                                                Tornillo, M6-1.00 X 12 Brida BHCS
                                                                # 28
                                                                MPN: 12023-03-7124-AC
                                                                PLACA, TIERRA TRASERA
                                                                de £61,26
                                                                de £61,26
                                                                # 29
                                                                MPN: 702535
                                                                TORNILLO, M6, CABEZA HEXAGONAL
                                                                de £1,23
                                                                de £1,23
                                                                # 30
                                                                MPN: 12023-03-8504-AB
                                                                SOPORTE, MANGUERA PUENTE DE LÍNEA DE FRENO TRASERO
                                                                de £63,09
                                                                de £63,09
                                                                # 31
                                                                MPN: M1/B23-M5 x 12
                                                                ESPÁRRAGO, M5- 1.0 X 12 UNIÓN DE CABEZA GRANDE
