aston martin one-77 (2011) consola central con apoyabrazos diagrama de piezas

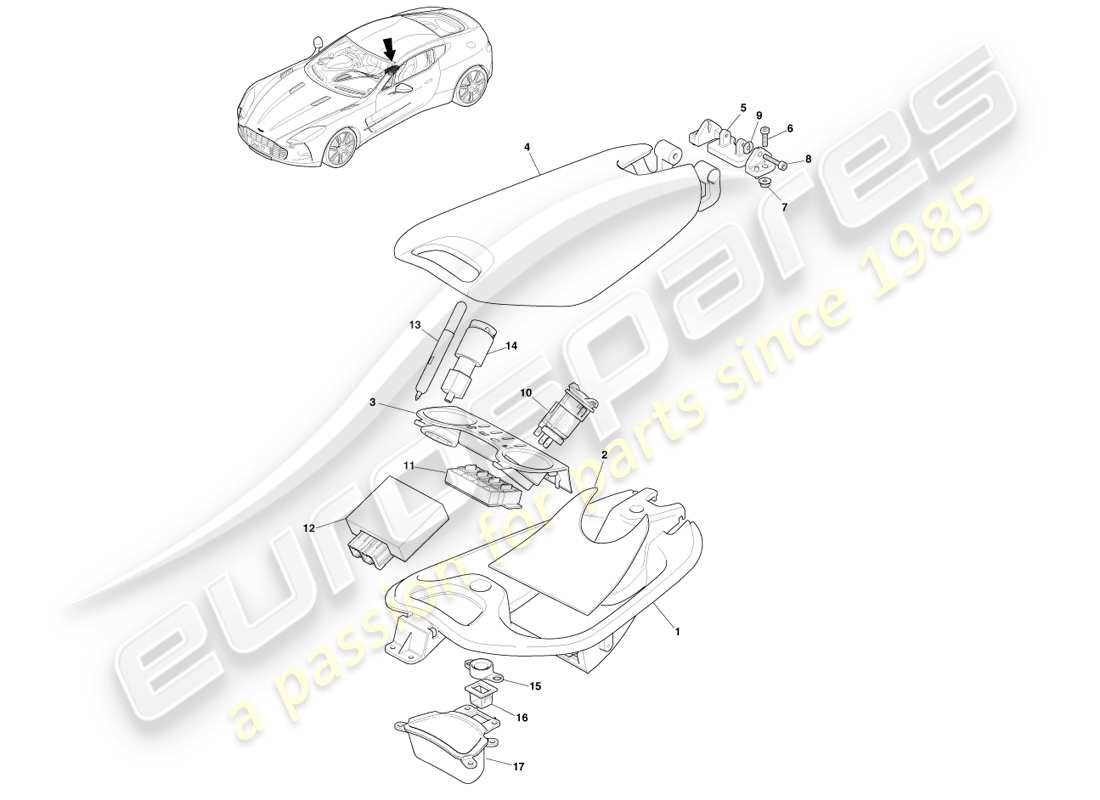

0112.0003 - Consola central con apoyabrazos

Aston Martin One-77 (2011) Centre Console with Armrest Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                      #
                                      Número de pieza
                                      Descripción
                                      Precio
                                      # 0
                                      MPN: 12023-14-6482-AE
                                      SUBCONJUNTO DE LA CAJA DE LA CONSOLA
                                      # 1
                                      MPN: 12023-14-6092-AE
                                      CAJA DE CONSOLA
                                      # 2
                                      MPN: 12023-14-6577-AA
                                      CONJUNTO DE PISO, CAJA DE CONSOLA
                                      # 3
                                      -
                                      FACIA, INTERRUPTOR DE CAJA DE CONSOLA
                                      # 4
                                      MPN: 12023-14-6122-AI
                                      CONJUNTO DE TAPA, CAJA DE CONSOLA
                                      # 5
                                      MPN: 12023-14-6188-AE
                                      PIVOTE, TAPA DE CONSOLA
                                      # 6
                                      MPN: 8D33-68D11-AA
                                      TORNILLO, M6 X 20
                                      de £0,47
                                      de £0,47
                                      # 7
                                      -
                                      TUERCA, M6
                                      # 8
                                      MPN: 12023-14-6472-AD
                                      TORNILLO
                                      # 9
                                      -
                                      Arandela ESPECIAL
                                      # 10
                                      -
                                      TOMA AUXILIAR
                                      # 11
                                      -
                                      SWITCH
                                      # 12
                                      -
                                      MÓDULO, ENTRADA USB
                                      # 13
                                      MPN: 700623
                                      BOLÍGRAFO
                                      de £68,97
                                      de £68,97
                                      Esta pieza reemplaza el número de pieza. 9G43-19G243-AA
                                      # 14
                                      MPN: 9G43-56051-BA
                                      TITULAR DE LA PLUMA
                                      de £34,55
                                      de £34,55
                                      # 15
                                      MPN: 12023-14-6546-AA
                                      BISEL, PESTILLO
                                      # 16
                                      MPN: 12023-14-6552-AA
                                      PESTILLO
                                      de £9,14
                                      de £9,14
                                      # 17
                                      MPN: 12023-14-6545-AA
                                      BOLSILLO, TELÉFONO
