03.0004 - Controles y carga de combustible

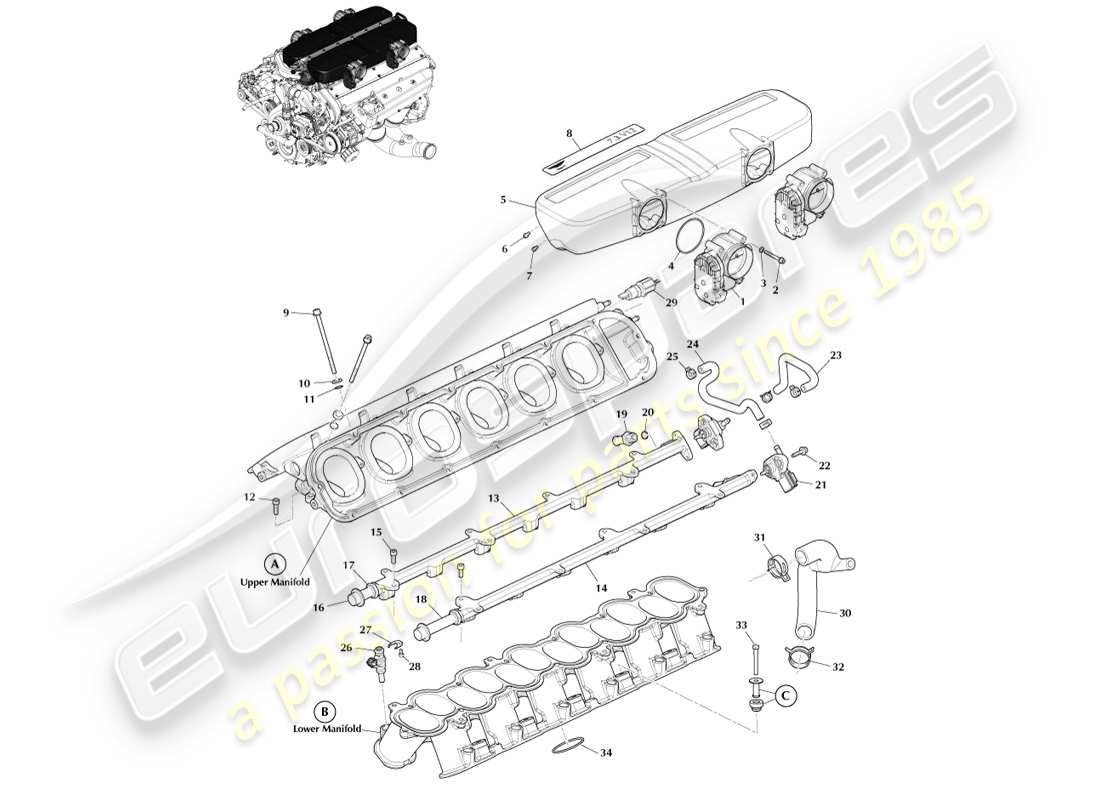

Aston Martin One-77 (2011) Fuel Charging & Controls Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# -
MPN: AY93-9424-AA
CONJUNTO DEL COLECTOR
Conjunto combinado, compuesto por partes superior (A) e inferior (B) y piezas de sujeción (C)
de £10.333,14
de £10.333,14
# 1
MPN: 1R12-08-10079
CUERPO DEL ACELERADOR, 68MM
de £291,00
de £291,00
# 2
MPN: 705379
TORNILLO DEL CUERPO DEL MARIPOSA
# 3
MPN: 705380
Arandela, CUERPO DEL MARIPOSA
# 4
MPN: 1R12-08-10317
JUNTA TÓRICA, CUERPO DEL MARIPOSA GASES
Sustitución
Sustitución
# 5
MPN: AY93-08-10066
CUBIERTAS, PLENO
# -
-
CABLE DE JUNTA TÓRICA, CUBIERTA PLENUM
# -
-
SELLADOR LOCTITE 5970, TAPA PLENUM
# 6
MPN: 705382
PERNOS, TAPA PLENUM
# 7
MPN: 705383
TORNILLOS, TAPA PLENUM
de £10,58
de £10,58
# 8
MPN: AY93-08-10067
INSIGNIA, MOTOR 7.3 V12
# 9
MPN: 705384
TORNILLOS DEL COLECTOR SUPERIOR
# 10
MPN: 705385
ARANDELAS, COLECTOR SUPERIOR
# 11
MPN: 705386
JUNTA TÓRICA, TORNILLOS DEL COLECTOR SUPERIOR
# 12
MPN: 705387
TORNILLO, COLECTOR SUPERIOR DELANTERO/TRASERO
# 13
MPN: AY93-08-10068
RIEL DE COMBUSTIBLE, DERECHO
# 14
MPN: AY93-08-10069
RIEL DE COMBUSTIBLE, IZQUIERDO
# 15
MPN: AY93-07-10039
TORNILLO, RIELES DE COMBUSTIBLE
de £28,58
de £28,58
# 16
MPN: AY93-08-10070
AMORTIGUADOR, COMBUSTIBLE
# 17
MPN: AY93-08-10072
ADAPTADOR, DERECHO COMBUSTIBLE
# 18
MPN: AY93-08-10071
ADAPTADOR, COMBUSTIBLE IZQUIERDO
# -
-
JUNTA TÓRICA, ADAPTADORES DE COMBUSTIBLE
# 19
MPN: AY93-08-10073
CONECTOR DE COMBUSTIBLE
# 20
MPN: 705389
JUNTA TÓRICA, CONECTOR DE COMBUSTIBLE
# 21
MPN: AY93-08-10074
SENSOR DE PRESIÓN
# 22
MPN: 703026
TORNILLO, M5X16, BRIDA HEXAGONAL
SENSOR DE PRESIÓN
de £0,47
de £0,47
# 23
MPN: AY93-08-10076
MANGUERA DE VACÍO
Sensor de presión derecha
de £192,89
de £192,89
# 24
MPN: AY93-08-10075
MANGUERA DE VACÍO
Sensor de presión izquierdo
de £192,89
de £192,89
# 25
MPN: 705390
CLIPS, MANGUERAS DE VACÍO
de £6,08
de £6,08
# 26
MPN: AY93-9F593-AA
INYECTOR DE COMBUSTIBLE
# -
-
JUEGO DE SELLOS DE JUNTA TÓRICA, INYECTOR DE COMBUSTIBLE (2 X JUNTAS TÓRICAS)
1 paquete por inyector
# 27
MPN: AY93-08-10078
Placa, inyector de combustible
# 28
MPN: 705371
TORNILLO, INYECTOR DE COMBUSTIBLE
# 29
MPN: AY93-08-10079
SENSOR DE TEMPERATURA DEL AIRE
# -
-
CONJUNTO DE TUBO Y CARTUCHO - JOHN GUEST
No ilustrado
# 30
MPN: AY93-3937-AA
MANGUERA, RESPIRADERO
de £293,25
de £293,25
# 31
MPN: AY93-10231301-CA
ACORTAR
Manguera al colector
de £3,50
de £3,50
# 32
MPN: AY93-10231301-DA
ACORTAR
Manguera a PCV
de £3,50
de £3,50
# 33
MPN: 702852
PERNO, M6X1.0X53, HEXAGONAL
de £8,60
de £8,60
# 34
MPN: AY93-8527-PA
JUNTA TÓRICA, COLECTOR A CULATA
de £7,22
de £7,22
