aston martin one-77 (2011) tuberías de lubricación del motor diagrama de piezas

03.0046 - Tuberías de lubricación del motor

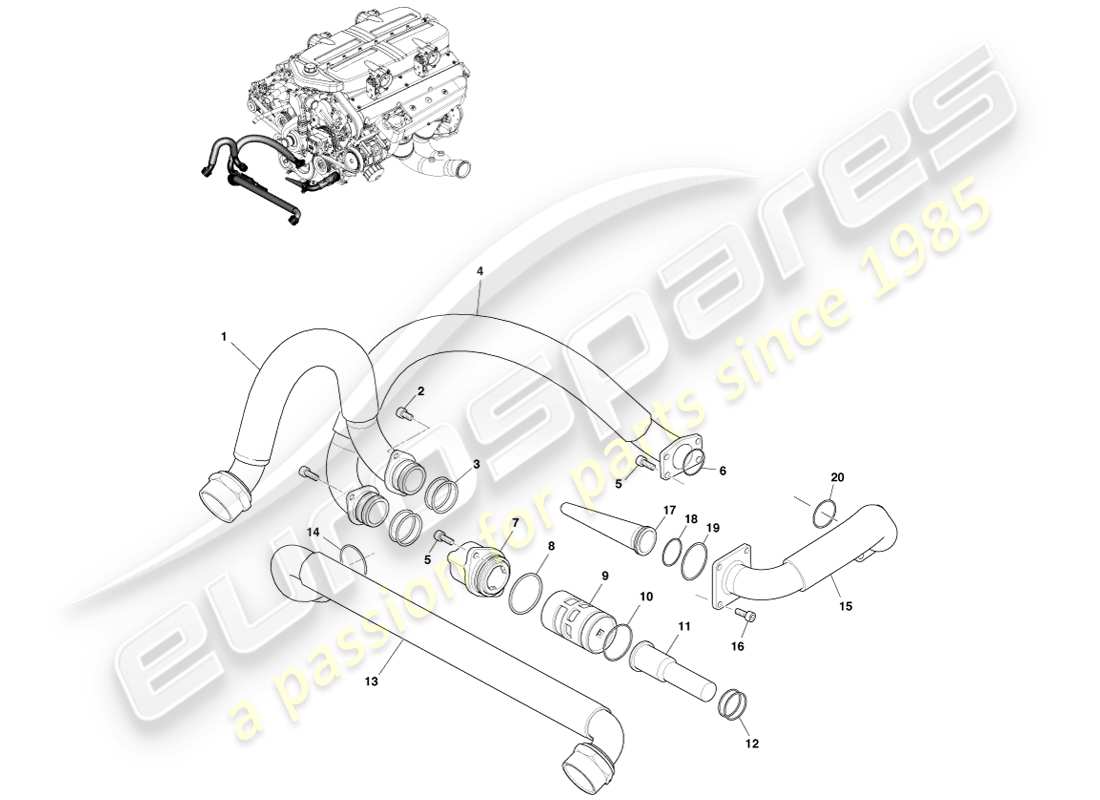

Aston Martin One-77 (2011) Engine Lubrication Pipes Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                    #
                    Número de pieza
                    Descripción
                    Llave
                    Precio
                    # 1
                    MPN: 12023-03-8622-AB
                    CONJUNTO DE TUBO, RETORNO DEL ENFRIADOR DE ACEITE
                    CONJUNTO DE TUBERÍA DE RETORNO DEL ENFRIADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                    # 2
                    MPN: 12023-03-7076-AA
                    TORNILLO M6X14 TAPA DE VASO, ACERO INOXIDABLE
                    Tubo de retorno del enfriador de aceite
                    TORNILLO M6X14 TAPA DE VASO, ACERO INOXIDABLE Genuine Aston Martin - Nuevo (ordenar)
                    # 3
                    MPN: 12023-03-7192-AA
                    JUNTA TÓRICA 29X2.5
                    Tubo de retorno del enfriador de aceite
                    de £6,26
                    de £6,26
                    JUNTA TÓRICA 29 X 2.5 Genuine Aston Martin - Nuevo (ordenar)
                    # 4
                    MPN: 12023-03-8626-AC
                    CONJUNTO DE TUBO, RETORNO DE DESCARGA DE ACEITE
                    de £946,20
                    de £946,20
                    ACEITE SCAV RET PP Genuine Aston Martin - Nuevo (ordenar)
                    # 5
                    MPN: 12023-03-7076-AA
                    TORNILLO M6X14 TAPA DE VASO, ACERO INOXIDABLE
                    Tubo de retorno de recuperación de aceite
                    TORNILLO M6X14 TAPA DE VASO, ACERO INOXIDABLE Genuine Aston Martin - Nuevo (ordenar)
                    # 6
                    MPN: 12023-03-7190-AA
                    JUNTA TÓRICA 31X1.5
                    Tubo de retorno de recuperación de aceite
                    de £5,31
                    de £5,31
                    JUNTA TÓRICA 31MM.X 1.55MM Genuine Aston Martin - Nuevo (ordenar)
                    # 7
                    MPN: 12023-03-8628-AB
                    TAPA, TERMOSTATO DE ACEITE
                    de £243,04
                    de £243,04
                    ADAPTADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                    # 8
                    MPN: 12023-03-7194-AA
                    JUNTA TÓRICA 40.95X2.62
                    Tapa del termostato de aceite
                    de £4,44
                    de £4,44
                    ORING-40.95MMX2.62MM Genuine Aston Martin - Nuevo (ordenar)
                    # 9
                    MPN: 12023-03-8646-AA
                    TERMOSTATO DE ACEITE
                    de £528,98
                    de £528,98
                    TERMOSTATO DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                    # 10
                    MPN: 12023-03-7196-AA
                    JUNTA TÓRICA 44.17X1.78
                    de £6,26
                    de £6,26
                    JUNTA TÓRICA 44.17 X1.78MM Genuine Aston Martin - Nuevo (ordenar)
                    # 11
                    MPN: 12023-03-7458-AA
                    CONJUNTO DE VÁLVULA, LIBERACIÓN DE PRESIÓN DE ACEITE
                    de £463,59
                    de £463,59
                    CONJUNTO DE VAPORIZADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                    # 12
                    MPN: 12023-03-7198-AA
                    JUNTA TÓRICA 33X2.0
                    Válvula de liberación de presión de aceite
                    de £5,72
                    de £5,72
                    JUNTA TÓRICA 33MM X 22MM Genuine Aston Martin - Nuevo (ordenar)
                    # 13
                    MPN: 12023-03-8620-AB
                    CONJUNTO DE TUBO, ALIMENTACION DEL ENFRIADOR DE ACEITE
                    de £1.922,31
                    de £1.922,31
                    ENFRIADOR DE ACEITE FD Genuine Aston Martin - Nuevo (ordenar)
                    # 14
                    MPN: 12023-03-7200-AA
                    JUNTA TÓRICA 36.27X1.78
                    TUBO DE ALIMENTACIÓN DEL ENFRIADOR DE ACEITE
                    de £3,57
                    de £3,57
                    JUNTA TÓRICA 36.27 X 1.78 Genuine Aston Martin - Nuevo (ordenar)
                    # 15
                    MPN: 12023-03-8624-AC
                    CONJUNTO DE TUBO, ALIMENTACION DE ACEITE DEL MOTOR
                    de £1.103,88
                    de £1.103,88
                    ACEITE MOTOR FD PP Genuine Aston Martin - Nuevo (ordenar)
                    # 16
                    MPN: 12023-03-7076-AA
                    TORNILLO M6X14 TAPA DE VASO, ACERO INOXIDABLE
                    Tubo de alimentación de aceite del motor
                    TORNILLO M6X14 TAPA DE VASO, ACERO INOXIDABLE Genuine Aston Martin - Nuevo (ordenar)
                    # 17
                    MPN: 12023-03-8804-AA
                    FILTRO, RECOGIDA DE ACEITE
                    de £300,11
                    de £300,11
                    FILTRO FD ACEITE MOTOR Genuine Aston Martin - Nuevo (ordenar)
                    # 18
                    MPN: 12023-03-7202-AA
                    JUNTA TÓRICA 31.47X1.78
                    FILTRO DE RECOGIDA DE ACEITE
                    de £3,23
                    de £3,23
                    JUNTA TÓRICA 31.47 X 1.78 Genuine Aston Martin - Nuevo (ordenar)
                    # 19
                    MPN: 12023-03-7204-AA
                    JUNTA TÓRICA 40X2.5
                    Tubo de alimentación de aceite del motor
                    de £3,81
                    de £3,81
                    JUNTA TÓRICA 40 X 2.5MM Genuine Aston Martin - Nuevo (ordenar)
                    # 20
                    MPN: 12023-03-7206-AA
                    JUNTA TÓRICA 32X2.2
                    Tubo de alimentación de aceite del motor
                    de £10,30
                    de £10,30
                    JUNTA TÓRICA 32 X 2.2 Genuine Aston Martin - Nuevo (ordenar)
