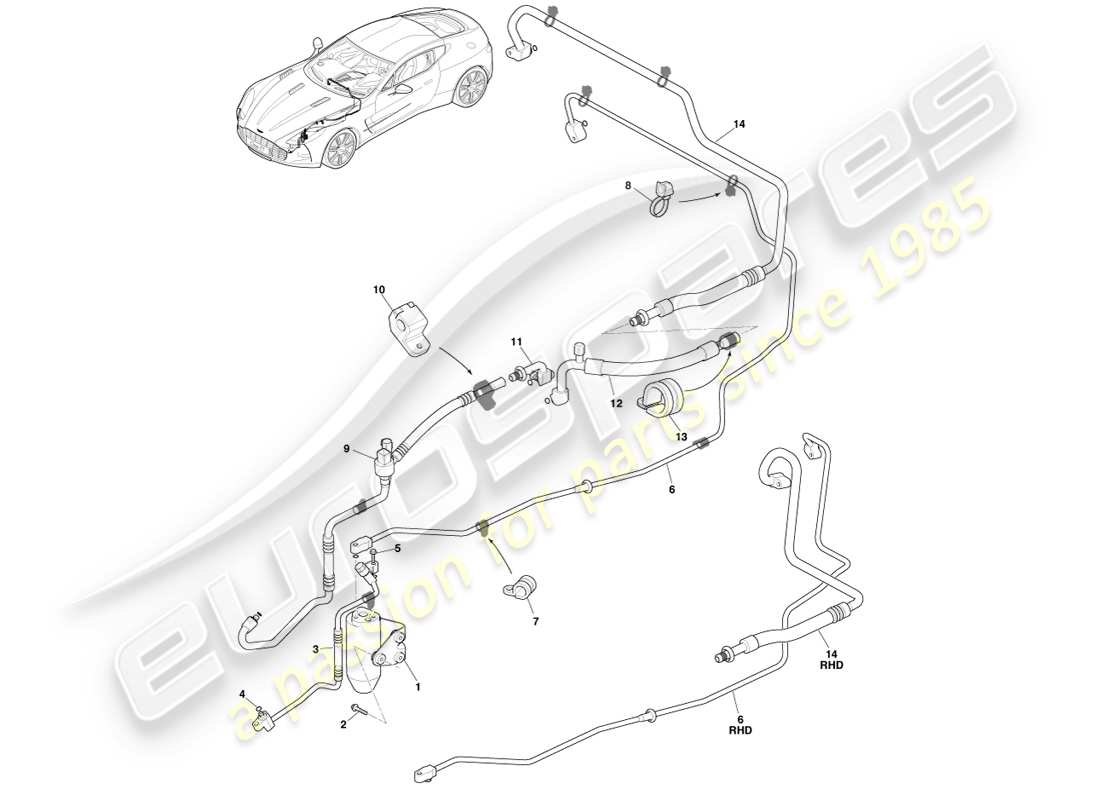

aston martin one-77 (2011) líneas de aire acondicionado diagrama de piezas

12.0054 - Líneas de aire acondicionado

Aston Martin One-77 (2011) Air Con Lines Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                #
                                Número de pieza
                                Descripción
                                Llave
                                Precio
                                # 1
                                MPN: 12023-03-8560-AB
                                SOPORTE, RECIPIENTE, SECADOR DEL RECEPTOR DE A/C
                                de £892,99
                                de £892,99
                                SECADOR DE RECIBO Genuine Aston Martin - Nuevo (ordenar)
                                # 2
                                MPN: 703199
                                PERNO, M6 X 30
                                de £0,47
                                de £0,47
                                PERNO M6X30 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                # 3
                                MPN: 12023-03-8130-AD
                                CONJUNTO DE MANGUERA, SECADOR A CONDENSADOR
                                de £899,84
                                de £899,84
                                SECADOR DE AIRE ACONDICIONADO CND Genuine Aston Martin - Nuevo (ordenar)
                                # 4
                                -
                                KIT DE JUNTA TÓRICA
                                # 5
                                -
                                TORNILLO
                                # 6
                                MPN: 12023-03-8134-AE
                                CONJUNTO DE MANGUERA, SECADORA A HVAC
                                de £1.615,19
                                de £1.615,19
                                AIRE ACONDICIONADO DRI A HVAC Genuine Aston Martin - Nuevo (ordenar)
                                # 6
                                MPN: 12023-03-8135-AB
                                CONJUNTO DE MANGUERA, SECADORA A HVAC. RHD
                                de £1.545,45
                                de £1.545,45
                                HVAC HP A GRANEL LN Genuine Aston Martin - Nuevo (ordenar)
                                # -
                                -
                                KIT DE JUNTAS TÓRICAS DEL SECADOR DEL RECEPTOR
                                # 7
                                MPN: 694891
                                P CLIP, 10MM
                                de £2,31
                                de £2,31
                                CLIP P Genuine Aston Martin - Nuevo (ordenar)
                                # 8
                                -
                                RETENEDOR, 20MM
                                # -
                                -
                                TORNILLO
                                # 9
                                MPN: 12023-03-8132-AF
                                CONJUNTO DE MANGUERA, COMPRESOR A CONDENSADOR
                                de £1.178,12
                                de £1.178,12
                                COMPAÑÍA DE AIRE ACONDICIONADO CNDS Genuine Aston Martin - Nuevo (ordenar)
                                # 9
                                -
                                KIT DE JUNTA TÓRICA
                                # 9
                                -
                                TORNILLO
                                # 10
                                MPN: 12023-03-8338-AC
                                SOPORTE DE LA TUBERÍA
                                SOPORTE DE LA TUBERÍA Genuine Aston Martin - Nuevo (ordenar)
                                # 11
                                MPN: 12023-03-8746-AB
                                CONJUNTO DE MANGUERA, COMP A COND, AJUSTE DEL MOTOR
                                de £418,23
                                de £418,23
                                MANGUERA-AC COMP COND. Genuine Aston Martin - Nuevo (ordenar)
                                # 11
                                MPN: AY93-89-10107
                                ANILLO O
                                de £2,93
                                de £2,93
                                JUNTA TÓRICA-TUBO DE A/C Genuine Aston Martin - Nuevo (ordenar)
                                # 11
                                MPN: AY93-89-10108
                                ANILLO O
                                de £1,45
                                de £1,45
                                JUNTA TÓRICA-TUBO DE A/C Genuine Aston Martin - Nuevo (ordenar)
                                # 12
                                MPN: 12023-03-8744-AB
                                CONJUNTO DE MANGUERA, COMP A HVAC, AJUSTE DEL MOTOR
                                de £491,65
                                de £491,65
                                TUBERÍA DE AIRE ACONDICIONADO HVAC Genuine Aston Martin - Nuevo (ordenar)
                                # -
                                -
                                KIT DE JUNTA TÓRICA
                                # 13
                                -
                                P CLIP, 23MM
                                # 14
                                MPN: 12023-03-8136-AE
                                CONJUNTO DE MANGUERA, COMP A HVAC
                                de £621,52
                                de £621,52
                                TUBERÍA - AIRE ACONDICIONADO COMP HVAC Genuine Aston Martin - Nuevo (ordenar)
                                # 14
                                MPN: 12023-03-8137-AA
                                CONJUNTO DE MANGUERA, COMP A HVAC, RHD
                                CONJUNTO DE MANGUERA PARA HVAC, RHD Genuine Aston Martin - Nuevo (ordenar)
