aston martin rapide (2012) lubricación del motor diagrama de piezas

030200-E1 - Lubricación del motor

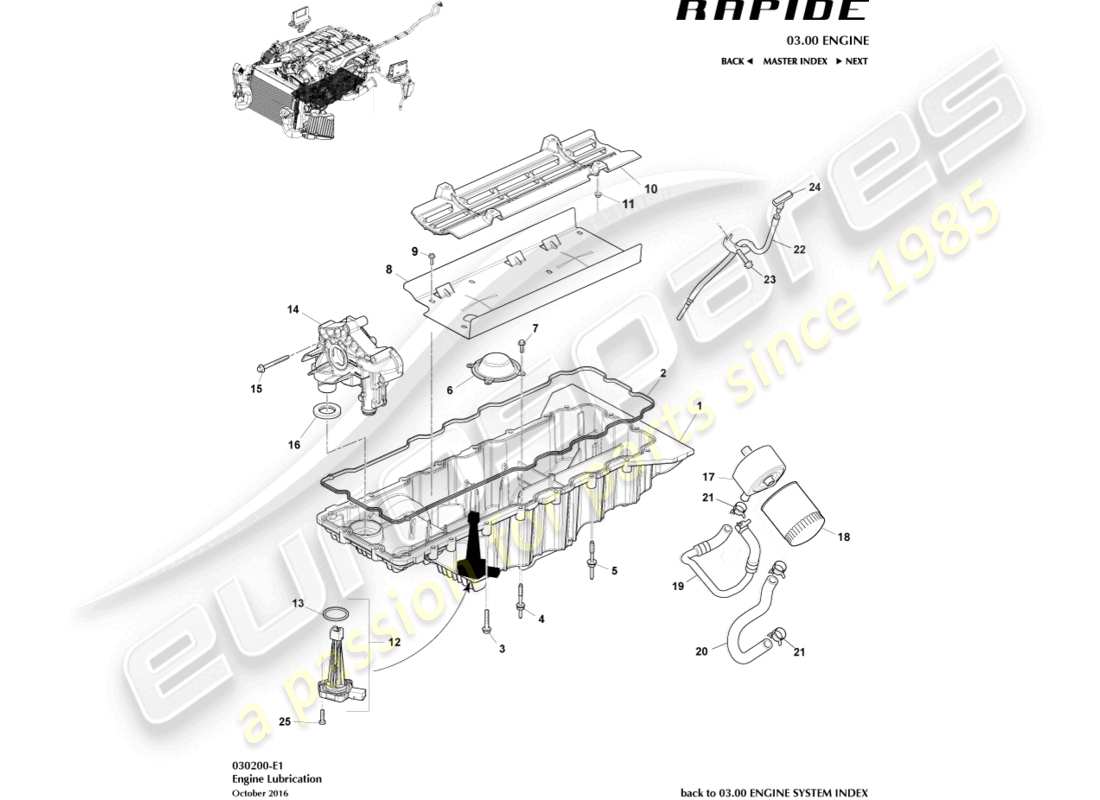

Aston Martin Rapide (2012) Engine Lubrication Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                              #
                                              Número de pieza
                                              Descripción
                                              Llave
                                              Precio
                                              # 1
                                              MPN: 8D33-6675-DA
                                              CONJUNTO DEL CÁRTER DE ACEITE
                                              de £1.824,74
                                              de £1.824,74
                                              CONJUNTO DEL CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                              # 1
                                              MPN: 8D33-6676-DA
                                              COLECTOR DE ACEITE
                                              COLECTOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                              # -
                                              -
                                              TAPÓN DE DRENAJE, M12
                                              Cantidad mínima de pedido de 8
                                              # 2
                                              MPN: 04-85092
                                              JUNTA, CÁRTER DE ACEITE
                                              de £64,31
                                              de £64,31
                                              JUNTA, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo en stock
                                              # 3
                                              MPN: 702605
                                              PERNO, M8X45
                                              de £19,37
                                              de £19,37
                                              PERNO, M8X45 Genuine Aston Martin - Nuevo (ordenar)
                                              # 4
                                              MPN: 702604
                                              ESPÁRRAGO Y Arandela
                                              de £18,04
                                              de £18,04
                                              ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                              # 5
                                              MPN: 702604
                                              ESPÁRRAGO Y Arandela M6X30+M8X47.5 HEXAGONAL
                                              de £18,04
                                              de £18,04
                                              ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                              # 6
                                              MPN: 4G4E-6622-BA
                                              CONJUNTO DE PANTALLA Y CUBIERTA, BOMBA DE ACEITE
                                              de £109,47
                                              de £109,47
                                              CONJUNTO DE PANTALLA Y CUBIERTA, BOMBA DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                              # 8
                                              MPN: 8D33-6686-AD
                                              DEFLECTOR, CÁRTER DE ACEITE
                                              de £126,15
                                              de £126,15
                                              DEFLECTOR, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                              # 9
                                              MPN: 702601
                                              PERNO, FLG, M6X18.5
                                              de £0,47
                                              de £0,47
                                              TORNILLO M56X20 HF 8N Genuine Aston Martin - Nuevo (ordenar)
                                              # 10
                                              MPN: 4G4E-6B660-BA
                                              DEFLECTOR, BANDEJA ANTIVIENTO
                                              de £165,87
                                              de £165,87
                                              DEFLECTOR, BANDEJA ANTIVIENTO Genuine Aston Martin - Nuevo (ordenar)
                                              # 11
                                              MPN: 703168
                                              TUERCA, FLG, M6
                                              Sustitución
                                              Sustitución
                                              Genuine Aston Martin (ya no está disponible para ordenar)
                                              # 12
                                              MPN: 4G43-04-10972
                                              CONJUNTO DE SENSOR, MOTOR BAJO ACEITE
                                              de £59,17
                                              de £59,17
                                              SNSR CONJUNTO-ENG LOWOIL Genuine Aston Martin - Nuevo (ordenar)
                                              # 13
                                              MPN: 8W93-87030-BA
                                              JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR
                                              SIEMPRE REEMPLAZAR. NO REUTILIZAR
                                              de £22,68
                                              de £22,68
                                              JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                              # 14
                                              MPN: 8G43-04-11112
                                              CONJUNTO DE BOMBA, ACEITE DE MOTOR
                                              de £1.484,68
                                              de £1.484,68
                                              SERVICIO DE CONJUNTO-BMB DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                              # 15
                                              MPN: 702552
                                              PERNO, M8X70
                                              de £0,68
                                              de £0,68
                                              PERNO M8 X 70 Genuine Aston Martin - Nuevo (ordenar)
                                              # 16
                                              MPN: 4G43-04-10196
                                              SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE
                                              de £61,29
                                              de £61,29
                                              SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE A CÁRTER Genuine Aston Martin - Nuevo (ordenar)
                                              # 17
                                              MPN: 8G43-6A642-BA
                                              CONJUNTO DE ENFRIADOR, ACEITE DE MOTOR
                                              CONJUNTO DE ENFRIADOR, ACEITE DE MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                              # -
                                              -
                                              INSERTO, PERNO DE MONTAJE DEL ENFRIADOR DE ACEITE
                                              # 18
                                              MPN: 4G43-44-10818-PK
                                              FILTRO DE ACEITE
                                              Paquete de 12
                                              FILTRO DE ACEITE (paquete de 12) Genuine Aston Martin - Nuevo (ordenar)
                                              # 19
                                              MPN: 4G4E-6N867-BB
                                              CONJUNTO DE TUBO Y MANGUERA
                                              de £37,89
                                              de £37,89
                                              CONJUNTO DE TUBO Y MANGUERA Genuine Aston Martin - Nuevo (ordenar)
                                              # 20
                                              MPN: 4G4E-8B451-BA
                                              manguera
                                              de £42,96
                                              de £42,96
                                              manguera Genuine Aston Martin - Nuevo (ordenar)
                                              # 21
                                              MPN: 702858
                                              ABRAZADERA, 24 DIÁMETRO
                                              2 por manguera
                                              de £2,14
                                              de £2,14
                                              ABRAZADERA DE MANGUERA 23.9-27.1 Genuine Aston Martin - Nuevo (ordenar)
                                              # 22
                                              MPN: 4G4E-6754-AD
                                              CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE
                                              de £36,01
                                              de £36,01
                                              CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                              # 23
                                              MPN: 701745
                                              PERNO, CABEZA DE BRIDA M8, TUBO DE VARILLA MEDIDA
                                              de £0,47
                                              de £0,47
                                              PERNO, CABEZA DE BRIDA M8, TUBO DE VARILLA MEDIDA Genuine Aston Martin - Nuevo (ordenar)
                                              # 24
                                              MPN: 8D33-6750-CA
                                              VARILLA GRADUADA
                                              de £29,67
                                              de £29,67
                                              CONJUNTO INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                              # -
                                              -
                                              ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR
                                              No ilustrado
                                              # 25
                                              MPN: 700607
                                              TORNILLO, M6X20, CABEZA DE BRIDA HEXAGONAL
                                              de £0,47
                                              de £0,47
                                              TORNILLO M6X20 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
