aston martin rapide (2013) lubricación del motor diagrama de piezas

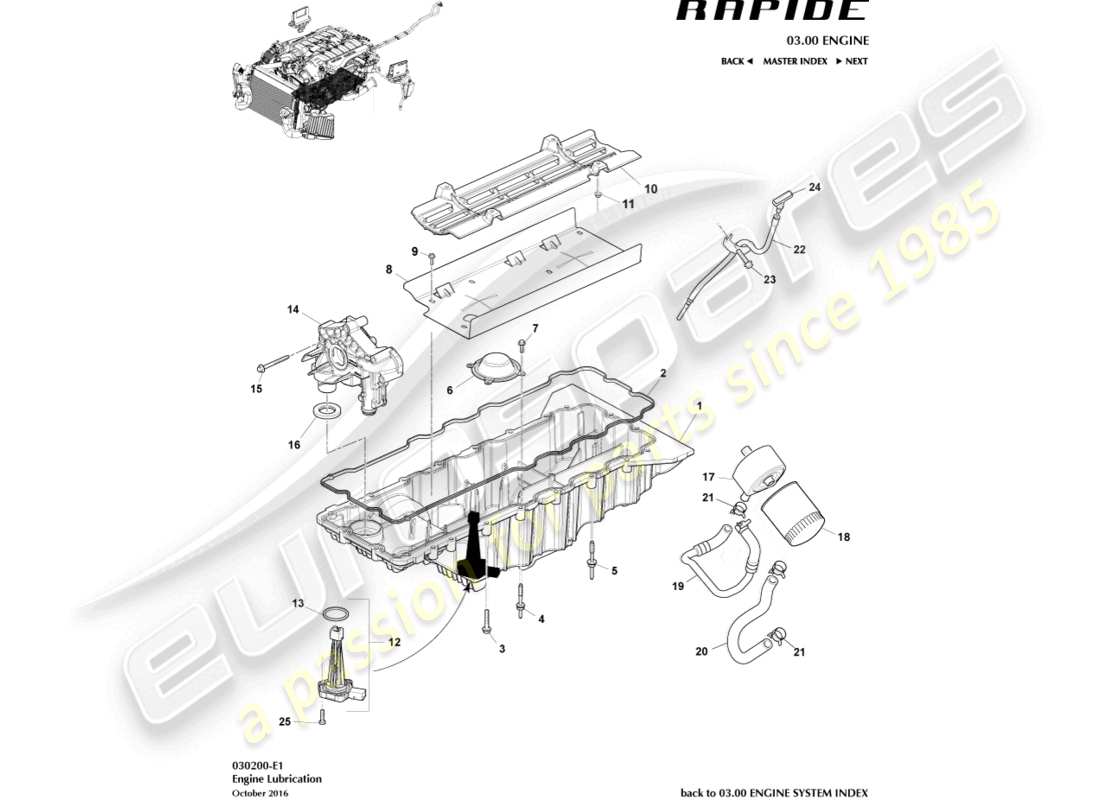

030200-E1 - Lubricación del motor

Aston Martin Rapide (2013) Engine Lubrication Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                            #
                                            Número de pieza
                                            Descripción
                                            Llave
                                            Precio
                                            # 1
                                            MPN: 8D33-6675-DA
                                            CONJUNTO DEL CÁRTER DE ACEITE
                                            de £1.824,74
                                            de £1.824,74
                                            CONJUNTO DEL CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                            # 1
                                            MPN: 8D33-6676-DA
                                            COLECTOR DE ACEITE
                                            COLECTOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                            # -
                                            -
                                            TAPÓN DE DRENAJE, M12
                                            Cantidad mínima de pedido de 8
                                            # 2
                                            MPN: 04-85092
                                            JUNTA, CÁRTER DE ACEITE
                                            de £64,31
                                            de £64,31
                                            JUNTA, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo en stock
                                            # 3
                                            MPN: 702605
                                            PERNO, M8X45
                                            de £19,37
                                            de £19,37
                                            PERNO, M8X45 Genuine Aston Martin - Nuevo (ordenar)
                                            # 4
                                            MPN: 702604
                                            ESPÁRRAGO Y Arandela
                                            de £18,04
                                            de £18,04
                                            ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                            # 5
                                            MPN: 702604
                                            ESPÁRRAGO Y Arandela M6X30+M8X47.5 HEXAGONAL
                                            de £18,04
                                            de £18,04
                                            ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                            # 6
                                            MPN: 4G4E-6622-BA
                                            CONJUNTO DE PANTALLA Y CUBIERTA, BOMBA DE ACEITE
                                            de £109,47
                                            de £109,47
                                            CONJUNTO DE PANTALLA Y CUBIERTA, BOMBA DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                            # 8
                                            MPN: 8D33-6686-AD
                                            DEFLECTOR, CÁRTER DE ACEITE
                                            de £126,15
                                            de £126,15
                                            DEFLECTOR, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                            # 9
                                            MPN: 702601
                                            PERNO, FLG, M6X18.5
                                            de £0,47
                                            de £0,47
                                            TORNILLO M56X20 HF 8N Genuine Aston Martin - Nuevo (ordenar)
                                            # 10
                                            MPN: 4G4E-6B660-BA
                                            DEFLECTOR, BANDEJA ANTIVIENTO
                                            de £165,87
                                            de £165,87
                                            DEFLECTOR, BANDEJA ANTIVIENTO Genuine Aston Martin - Nuevo (ordenar)
                                            # 11
                                            MPN: 703168
                                            TUERCA, FLG, M6
                                            Sustitución
                                            Sustitución
                                            Genuine Aston Martin (ya no está disponible para ordenar)
                                            # 12
                                            MPN: 4G43-04-10972
                                            CONJUNTO DE SENSOR, MOTOR BAJO ACEITE
                                            de £59,17
                                            de £59,17
                                            SNSR CONJUNTO-ENG LOWOIL Genuine Aston Martin - Nuevo (ordenar)
                                            # 13
                                            MPN: 8W93-87030-BA
                                            JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR
                                            SIEMPRE REEMPLAZAR. NO REUTILIZAR
                                            de £22,68
                                            de £22,68
                                            JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                            # 14
                                            MPN: 8G43-04-11112
                                            CONJUNTO DE BOMBA, ACEITE DE MOTOR
                                            de £1.484,68
                                            de £1.484,68
                                            SERVICIO DE CONJUNTO-BMB DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                            # 15
                                            MPN: 702552
                                            PERNO, M8X70
                                            de £0,68
                                            de £0,68
                                            PERNO M8 X 70 Genuine Aston Martin - Nuevo (ordenar)
                                            # 16
                                            MPN: 4G43-04-10196
                                            SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE
                                            de £61,29
                                            de £61,29
                                            SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE A CÁRTER Genuine Aston Martin - Nuevo (ordenar)
                                            # 17
                                            MPN: 8G43-6A642-BA
                                            CONJUNTO DE ENFRIADOR, ACEITE DE MOTOR
                                            CONJUNTO DE ENFRIADOR, ACEITE DE MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                            # -
                                            -
                                            INSERTO, PERNO DE MONTAJE DEL ENFRIADOR DE ACEITE
                                            # 18
                                            MPN: 4G43-44-10818-PK
                                            FILTRO DE ACEITE
                                            Paquete de 12
                                            FILTRO DE ACEITE (paquete de 12) Genuine Aston Martin - Nuevo (ordenar)
                                            # 19
                                            MPN: 4G4E-6N867-BB
                                            CONJUNTO DE TUBO Y MANGUERA
                                            de £37,89
                                            de £37,89
                                            CONJUNTO DE TUBO Y MANGUERA Genuine Aston Martin - Nuevo (ordenar)
                                            # 20
                                            MPN: 4G4E-8B451-BA
                                            manguera
                                            de £42,96
                                            de £42,96
                                            manguera Genuine Aston Martin - Nuevo (ordenar)
                                            # 21
                                            MPN: 702858
                                            ABRAZADERA, 24 DIÁMETRO
                                            2 por manguera
                                            de £2,14
                                            de £2,14
                                            ABRAZADERA DE MANGUERA 23.9-27.1 Genuine Aston Martin - Nuevo (ordenar)
                                            # 22
                                            MPN: 4G4E-6754-AD
                                            CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE
                                            de £36,01
                                            de £36,01
                                            CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                            # 23
                                            MPN: 701745
                                            PERNO, CABEZA DE BRIDA M8, TUBO DE VARILLA MEDIDA
                                            de £0,47
                                            de £0,47
                                            PERNO, CABEZA DE BRIDA M8, TUBO DE VARILLA MEDIDA Genuine Aston Martin - Nuevo (ordenar)
                                            # 24
                                            MPN: 8D33-6750-CA
                                            VARILLA GRADUADA
                                            de £29,67
                                            de £29,67
                                            CONJUNTO INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                            # 24
                                            MPN: 4G43-6K804-AA
                                            ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR
                                            No ilustrado
                                            de £4,71
                                            de £4,71
                                            ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                            # 25
                                            MPN: 700607
                                            TORNILLO, M6X20, CABEZA DE BRIDA HEXAGONAL
                                            de £0,47
                                            de £0,47
                                            TORNILLO M6X20 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
