aston martin rapide (2014) estructura del motor diagrama de piezas

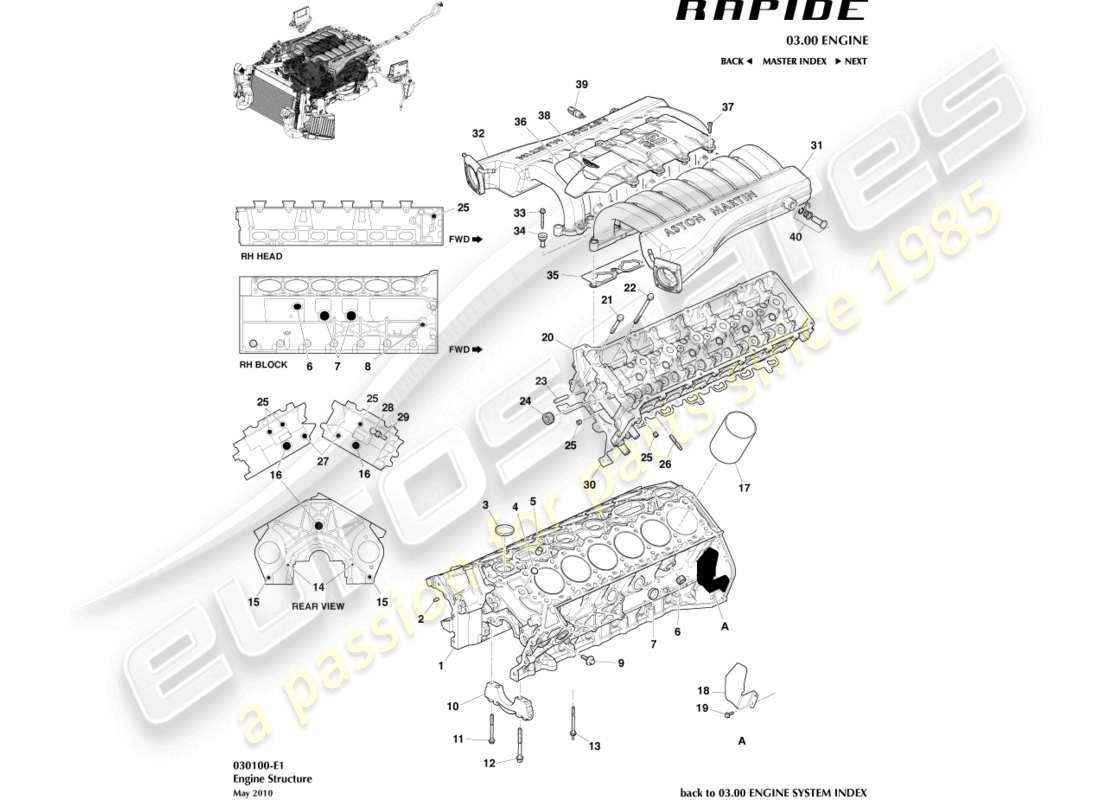

030100-E1 - Estructura del motor

Aston Martin Rapide (2014) Engine Structure Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                  #
                                                                                  Número de pieza
                                                                                  Descripción
                                                                                  Llave
                                                                                  Precio
                                                                                  # -
                                                                                  MPN: AD43-6007-AA
                                                                                  CONJUNTO DEL MOTOR, 6.0L V12, NUEVO
                                                                                  AM16, ya no está disponible
                                                                                  CONJUNTO DEL MOTOR, 6.0L V12, NUEVO Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # -
                                                                                  MPN: 091787
                                                                                  CONJUNTO DEL MOTOR, 6.0L V12, REMANUFACTURADO
                                                                                  AM16
                                                                                  CONJUNTO DEL MOTOR, 6.0L V12, REMANUFACTURADO Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 1
                                                                                  MPN: AD43-6010-AA
                                                                                  CONJUNTO DE BLOQUE DE CILINDRO
                                                                                  de £9.197,60
                                                                                  de £9.197,60
                                                                                  ENSAMBLAJE DEL BLOQUE DE CILINDROS Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 2
                                                                                  MPN: 01-84995
                                                                                  PIN, 8.0 X 18.0 CLAVIJA
                                                                                  de £0,66
                                                                                  de £0,66
                                                                                  DOWEL-8X18 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 3
                                                                                  MPN: 01-85000
                                                                                  TAPÓN, COPA DE DIÁMETRO 52.6
                                                                                  de £9,54
                                                                                  de £9,54
                                                                                  TAZA DE ENCHUFE Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 4
                                                                                  MPN: 01-85001
                                                                                  TAPÓN, 19.35 DIA EXP COPA
                                                                                  de £4,49
                                                                                  de £4,49
                                                                                  ENCHUFE-COPA-EXPANSIÓN Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 5
                                                                                  MPN: 01-84994
                                                                                  PIN, 16 X 19 CLAVIJA HUECA
                                                                                  de £0,51
                                                                                  de £0,51
                                                                                  DOWEL-16X19 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 6
                                                                                  MPN: 703705
                                                                                  ENCHUFE 3/4-14 PTF INT HEX
                                                                                  de £4,50
                                                                                  de £4,50
                                                                                  TAPÓN TUBO 3/4X14 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 7
                                                                                  MPN: 01-84997
                                                                                  ENCHUFE 1.26 TAZA (32MM)
                                                                                  de £2,94
                                                                                  de £2,94
                                                                                  TAZA DE ENCHUFE 1.25 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 8
                                                                                  MPN: 01-84999
                                                                                  ¿ENCHUFE, 1/4Â? - 18 X 10.8
                                                                                  ENCHUFE, 1/4 18X10.8 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 9
                                                                                  MPN: 4G43-01-10819
                                                                                  PERNO, TAPA COJINETE PRINCIPAL DEL CIGÜEÑAL, (LADO)
                                                                                  de £22,29
                                                                                  de £22,29
                                                                                  TAPA DEL BRG PRINCIPAL DEL PERNO Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 10
                                                                                  MPN: 1R12-01-10678
                                                                                  TAPA, COJINETE PRINCIPAL DEL CIGUENAL
                                                                                  de £50,72
                                                                                  de £50,72
                                                                                  TAPA, COJINETE PRINCIPAL DEL CIGUENAL Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 11
                                                                                  MPN: 4G43-01-10203
                                                                                  PERNO, TAPA DE COJINETE PRINCIPAL DEL CIGUENAL
                                                                                  de £8,82
                                                                                  de £8,82
                                                                                  BOLT-M10X1.5X91 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 12
                                                                                  MPN: 4G43-01-10202
                                                                                  PERNO, TAPA DE COJINETE PRINCIPAL DEL CIGUENAL
                                                                                  de £3,64
                                                                                  de £3,64
                                                                                  PERNO, TAPA DE COJINETE PRINCIPAL DEL CIGUENAL Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 13
                                                                                  MPN: 01-85133
                                                                                  PERNO, EXTERIOR DE TAPA DE COJINETE PRINCIPAL
                                                                                  de £16,36
                                                                                  de £16,36
                                                                                  TAPAS DE PERNOS DE ESPÁRRAGO Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 14
                                                                                  MPN: W701500-S300
                                                                                  CLAVIJA, M6 X 16 CABEZA DE CHAFLÁN DE ESPIGA
                                                                                  PIN 6X16 DWL CHMFR H Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 15
                                                                                  MPN: 699134
                                                                                  CLAVIJA
                                                                                  de £10,55
                                                                                  de £10,55
                                                                                  CLAVIJA HUECA Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 16
                                                                                  MPN: 703705
                                                                                  ENCHUFE 3/4-14 PTF INT HEX
                                                                                  de £4,50
                                                                                  de £4,50
                                                                                  TAPÓN TUBO 3/4X14 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 17
                                                                                  MPN: 7G43-6055-AA
                                                                                  MANGUITO, DIÁMETRO DEL CILINDRO
                                                                                  de £35,39
                                                                                  de £35,39
                                                                                  MANGUITO, DIÁMETRO DEL CILINDRO Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 18
                                                                                  MPN: 8G43-6K342-BB
                                                                                  PROTECCIÓN TÉRMICA, SENSOR DE DISTRIBUCIÓN DEL CIGÜEÑAL
                                                                                  de £28,51
                                                                                  de £28,51
                                                                                  SHLD-CSHAFTTM SNS H Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 19
                                                                                  MPN: 700606
                                                                                  TORNILLO M6X12 FLG HD
                                                                                  de £0,47
                                                                                  de £0,47
                                                                                  TORNILLO M6X12 BRIDA Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 20
                                                                                  MPN: 8G43-6M099-AA
                                                                                  Conjunto de culata izquierda (incluye válvulas/resortes/ajustadores, etc., menos levas)
                                                                                  de £8.957,57
                                                                                  de £8.957,57
                                                                                  CONJUNTO HD CILINDRO CON COMPONENTE Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 20
                                                                                  MPN: 8G43-6F093-AA
                                                                                  Conjunto de culata derecha (incluye válvulas/resortes/ajustadores, etc., menos levas)
                                                                                  CONJUNTO DE CULATA DERECHO (INC VÁLVULAS/MUELLES/AJUSTADORES ETC, MENOS LEVAS ETC) Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 21
                                                                                  MPN: 06-85052
                                                                                  PERNO, FLG, M8 X 32
                                                                                  PERNO, M8X32, BRIDA Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 22
                                                                                  MPN: 06-86044
                                                                                  PERNO, FLG, M10 X 151.5 CULATA A BLOQUE
                                                                                  de £11,88
                                                                                  de £11,88
                                                                                  BOLT-M10X1.5X151.5 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 23
                                                                                  MPN: 01-84996
                                                                                  PIN, 10 X 49.25
                                                                                  de £1,56
                                                                                  de £1,56
                                                                                  DOWEL-10X49.25 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 24
                                                                                  MPN: 01-85032
                                                                                  ENCHUFE 1- 11.5X18 HL
                                                                                  ENCHUFE, 1-11.5X18 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 25
                                                                                  MPN: 01-84999
                                                                                  ENCHUFE 1/4-18X10.8HL
                                                                                  ENCHUFE, 1/4 18X10.8 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 26
                                                                                  MPN: 703704
                                                                                  ESTUDIO, M8
                                                                                  de £6,12
                                                                                  de £6,12
                                                                                  ESTUDIO M8X13.6+16 Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 27
                                                                                  MPN: 06-85031
                                                                                  ¿ENCHUFE, 3/8Â? - 18 CABEZA DE VASO
                                                                                  ENCHUFE, 3/8 18 CABEZA ENCHUFE Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 28
                                                                                  MPN: 1R1E-9B339-AB
                                                                                  ADAPTADOR, TRANSMISOR DE PRESION DE ACEITE
                                                                                  ADAPTADOR, TRANSMISOR DE PRESION DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 29
                                                                                  MPN: 1R12-39-10532
                                                                                  CONJUNTO DE INTERRUPTOR, PRESIÓN DE ACEITE
                                                                                  de £5,06
                                                                                  de £5,06
                                                                                  INTERRUPTOR-PRESIÓN DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 30
                                                                                  MPN: 1R12-06-10469
                                                                                  JUNTA, CULATA, IZQUIERDA
                                                                                  Sustitución
                                                                                  Sustitución
                                                                                  Genuine Aston Martin (ya no está disponible para ordenar)
                                                                                  # 30
                                                                                  MPN: 1R12-06-10468
                                                                                  JUNTA, CULATA, DERECHA
                                                                                  Sustitución
                                                                                  Sustitución
                                                                                  Genuine Aston Martin (ya no está disponible para ordenar)
                                                                                  # 31
                                                                                  MPN: 8G43-9424-DA
                                                                                  ADMISIÓN, CONJUNTO DEL COLECTOR IZQUIERDO
                                                                                  de £1.066,78
                                                                                  de £1.066,78
                                                                                  CONJUNTO DE COLECTOR, ENTRADA, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 32
                                                                                  MPN: 8G43-9424-CA
                                                                                  ADMISIÓN, CONJUNTO DE COLECTOR DER.
                                                                                  de £1.038,96
                                                                                  de £1.038,96
                                                                                  CONJUNTO DE COLECTOR, ENTRADA, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 33
                                                                                  MPN: 702852
                                                                                  PERNO, FLG, M6 X 53
                                                                                  de £8,10
                                                                                  de £8,10
                                                                                  BOLT-M6X1.0X47 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 34
                                                                                  MPN: 4G43-08-10002
                                                                                  AISLADOR, ADMISIÓN, COLECTOR
                                                                                  de £16,65
                                                                                  de £16,65
                                                                                  AISLADOR Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 35
                                                                                  MPN: 1R12-08-10077-PK
                                                                                  JUNTA, COLECTOR DE ADMISION A CULATA
                                                                                  de £164,10
                                                                                  de £164,10
                                                                                  Esta pieza reemplaza el número de pieza. 1R13-08-10077-PK
                                                                                  JUNTAS DEL COLECTOR DE ADMISIÓN (paquete de 2) Genuine Aston Martin - Nuevo en stock
                                                                                  Junta del colector de admisión alternativa (#1R12-08-10077) (individual) Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 36
                                                                                  MPN: 8G43-9J444-AA
                                                                                  SOPORTE, ADMISIÓN, COLECTOR
                                                                                  de £337,38
                                                                                  de £337,38
                                                                                  SOPORTE - INT Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 37
                                                                                  MPN: 702847
                                                                                  TORNILLO DE CABEZA RONICA M6 X 25
                                                                                  de £0,81
                                                                                  de £0,81
                                                                                  SCREW-M6X25 PAN INT Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 38
                                                                                  MPN: 4G43-001B46-BB
                                                                                  CONJUNTO DE INSIGNIA, SOPORTE
                                                                                  de £66,23
                                                                                  de £66,23
                                                                                  INSIGNIA DEL COLECTOR Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 39
                                                                                  MPN: 6G43-08-10064
                                                                                  SENSOR DE TEMPERATURA DE CARGA DE AIRE
                                                                                  SENSOR DE TEMPERATURA DE CARGA DE AIRE Genuine Aston Martin - Nuevo (ordenar)
                                                                                  # 40
                                                                                  MPN: 705136
                                                                                  CONJUNTO DE CARTUCHO
                                                                                  Sustitución
                                                                                  Sustitución
                                                                                  Genuine Aston Martin (ya no está disponible para ordenar)
