aston martin rapide (2016) diagrama de piezas de debajo de la carrocería

010101-B1 - BAJOS

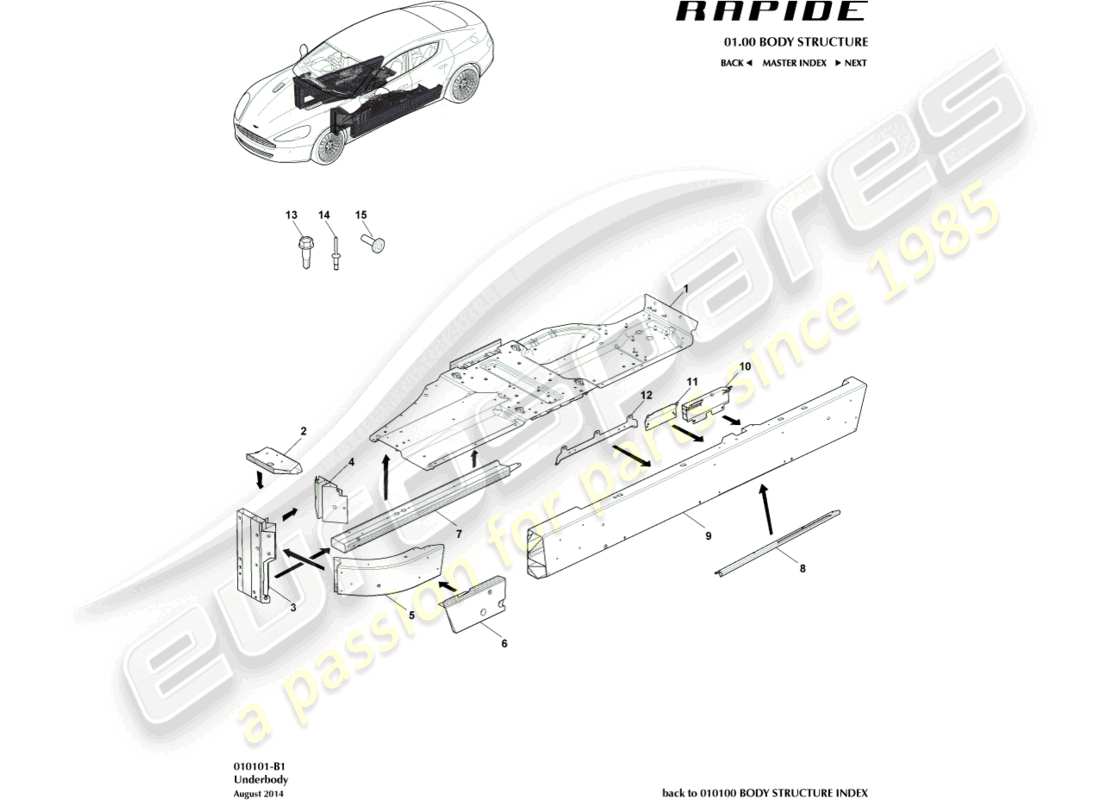

Aston Martin Rapide (2016) Underbody Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
      #
      Número de pieza
      Descripción
      Llave
      Precio
      # 1
      MPN: AD43-F10020-AA/S
      CONJUNTO DE PISO, DERECHO - SE REQUIERE SELLO DE VIN
      Hasta 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £1.901,69
      de £1.901,69
      ENSAMBLAJE DEL PISO, DERECHO - SE REQUIERE SELLO DE VIN Genuine Aston Martin - Nuevo (ordenar)
      # 1
      MPN: AD43-F10021-AA
      CONJUNTO DE PISO, IZQUIERDO
      Hasta 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £3.077,54
      de £3.077,54
      CONJUNTO DE PISO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 1
      MPN: FD43-F10020-AB
      CONJUNTO DE PISO, DERECHO - SE REQUIERE SELLO DE VIN
      De 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £1.309,23
      de £1.309,23
      ENSAMBLAJE DEL PISO, DERECHO - SE REQUIERE SELLO DE VIN Genuine Aston Martin - Nuevo (ordenar)
      # 1
      MPN: FD43-F10021-AB
      CONJUNTO DE PISO, IZQUIERDO
      De 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £1.309,22
      de £1.309,22
      CONJUNTO DE PISO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 2
      MPN: GOAD43-100A94-AB
      MIEMBRO, REFUERZO LADO DELANTERO DERECHO
      Gato estructural. un solo
      MIEMBRO, REFUERZO LADO DELANTERO DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 2
      MPN: GOAD43-F10095-AB
      MIEMBRO, REFUERZO LADO DELANTERO IZQUIERDO
      Gato estructural. un solo
      de £64,94
      de £64,94
      MIEMBRO, REFUERZO LADO DELANTERO IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 3
      MPN: AD43-111E46-AA
      SOPORTE, TÚNEL SUPERIOR EXTERIOR DERECHO
      Conjunto de servicio, Cat. estructural. un solo
      de £228,98
      de £228,98
      SOPORTE, TÚNEL SUPERIOR EXTERIOR DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 3
      MPN: AD43-111E47-AA
      SOPORTE, EXTERIOR SUPERIOR DEL TÚNEL IZQUIERDO
      Conjunto de servicio, Cat. estructural. un solo
      de £159,77
      de £159,77
      SOPORTE, EXTERIOR SUPERIOR DEL TÚNEL IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 4
      MPN: GOAG33-F001K28-AA
      SOPORTE, INTERIOR SUPERIOR DEL TÚNEL
      Gato estructural. un solo
      de £51,75
      de £51,75
      APOYO TNL SUPERIOR INTERIOR Genuine Aston Martin - Nuevo (ordenar)
      # 5
      MPN: AD43-10276-AA
      MIEMBRO, LADO DELANTERO DERECHO
      Gato estructural. un solo
      MIEMBRO, LADO DELANTERO DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 5
      MPN: AD43-10277-AA
      MIEMBRO, LADO DELANTERO IZQUIERDO
      Gato estructural. un solo
      de £110,31
      de £110,31
      MIEMBRO, LADO DELANTERO IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 6
      MPN: GOAD43-100A94-AA
      MIEMBRO, REFUERZO INFERIOR LADO DELANTERO DERECHO
      Gato estructural. un solo
      de £74,21
      de £74,21
      MIEMBRO, REFUERZO INFERIOR LADO DELANTERO DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 6
      MPN: GOAD43-100A95-AB
      MIEMBRO, REFUERZO INFERIOR LADO DELANTERO IZQUIERDO
      Gato estructural. un solo
      de £74,21
      de £74,21
      MIEMBRO, REFUERZO INFERIOR LADO DELANTERO IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 7
      MPN: AD43-F10120-AB
      MIEMBRO, LADO DEL PISO DELANTERO
      Gato estructural. un solo
      de £598,32
      de £598,32
      MIEMBRO, LADO DEL PISO DELANTERO Genuine Aston Martin - Nuevo (ordenar)
      # 8
      MPN: GOFD43-106A78-AB
      RECOGEDOR DE UMBRAL, EXT, DERECHO
      De 15MY, Cat. Estructural. Un solo.
      de £100,19
      de £100,19
      RECOGEDOR DE UMBRAL, EXT, DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 8
      MPN: GOFD43-106A79-AB
      RECOGEDOR DE UMBRAL, EXT, IZQUIERDO
      De 15MY, Cat. Estructural. Un solo.
      de £100,19
      de £100,19
      RECOGEDOR DE UMBRAL, EXT, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 9
      MPN: AD43-F101D10-AA
      MIEMBRO, LADO DEL PISO INTERIOR DERECHO
      Hasta 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £1.243,01
      de £1.243,01
      MIEMBRO, LADO DEL PISO INTERIOR DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 9
      MPN: AD43-F101D11-AA
      MIEMBRO, LADO DEL PISO INTERIOR IZQUIERDO
      Hasta 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £2.218,89
      de £2.218,89
      MIEMBRO, LADO DEL PISO INTERIOR IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 9
      MPN: FD43-F101D10-AC
      MIEMBRO, LADO DEL PISO INTERIOR DERECHO
      De 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £1.262,72
      de £1.262,72
      MIEMBRO, LADO DEL PISO INTERIOR DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 9
      MPN: FD43-F101D11-AC
      MIEMBRO, LADO DEL PISO INTERIOR IZQUIERDO
      De 15MY, conjunto de servicio, cat. estructural. Un solo.
      de £1.262,72
      de £1.262,72
      MIEMBRO, LADO DEL PISO INTERIOR IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 10
      MPN: GOFD43-270A50-AC
      BLOQUE EMPUJADOR, IMPACTO LATERAL EXTERIOR, DERECHO
      De 15MY, Cat. Estructural. Un solo.
      de £118,74
      de £118,74
      BLOQUE EMPUJADOR, IMPACTO LATERAL EXTERIOR, DERECHO Genuine Aston Martin - Nuevo (ordenar)
      # 10
      MPN: GOFD43-270A51-AC
      BLOQUE EMPUJADOR, IMPACTO LATERAL EXTERIOR, IZQUIERDO
      De 15MY, Cat. Estructural. Un solo.
      de £118,74
      de £118,74
      BLOQUE EMPUJADOR, IMPACTO LATERAL EXTERIOR, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
      # 11
      MPN: GOFD43-106A96-AA
      REFUERZO DEL UMBRAL INTERIOR
      De 15MY, Cat. Estructural. Un solo.
      de £14,35
      de £14,35
      REFUERZO DEL UMBRAL INTERIOR Genuine Aston Martin - Nuevo (ordenar)
      # 12
      MPN: GOAD43-F54671-AA
      MONTAJE, ÁNGULO DE REFUERZO
      Gato estructural. un solo
      de £105,88
      de £105,88
      MONTAJE, ÁNGULO DE REFUERZO Genuine Aston Martin - Nuevo (ordenar)
      # 13
      MPN: 6G33-375732-AA
      TORNILLO, SS HEX FL HD 5.5X19 AUTO
      de £0,47
      de £0,47
      TORNILLO SS BRIDA HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
      # 13
      MPN: 703120
      TORNILLO, CA FL HEXAGONAL SS M08 1.25X25
      DE 15MY
      de £3,37
      de £3,37
      TORNILLO M8X25 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
      PERNOS DEL PROTECTOR TÉRMICO INTERMEDIO Genuine Ferrari Parte - Nuevo (ordenar)
      # 14
      MPN: 6G33-68676-AA
      REMACHE ESTRUCTURAL 6.5X14 BLND
      REMACHE ESTRUCTURAL 6.5X14 BLND Genuine Aston Martin - Nuevo (ordenar)
      # 15
      MPN: 703074
      REMACHE, 4.65X13.8 BLND AL DM HD
      REMACHE, 4.65X13.8 Genuine Aston Martin - Nuevo (ordenar)
