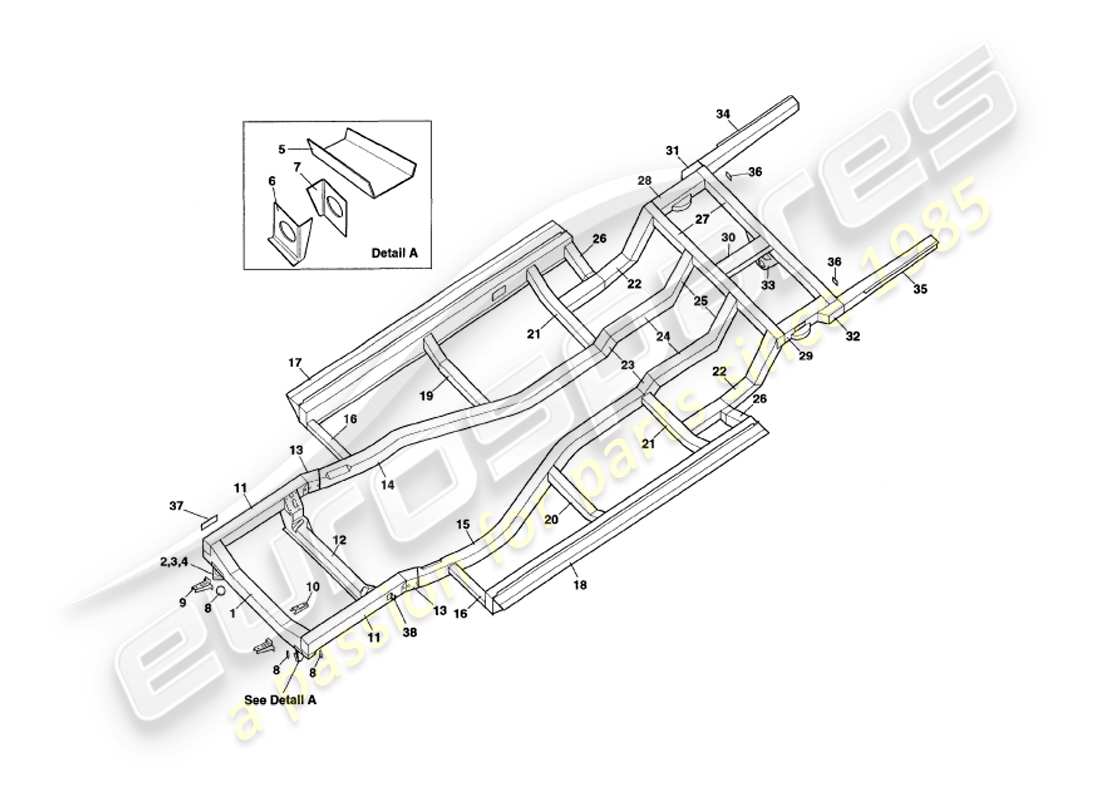

7.1 - Marco del chasis
Aston Martin V8 Coupe (1999) Chassis Frame Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# -
MPN: 21-55901
ENSAMBLAJE DEL MARCO CENTRAL
# 1
MPN: 21-73117
CONJUNTO DEL TRAVESAÑO DELANTERO
de £559,35
de £559,35
# 2
MPN: 21-14682
BASE, BARRA DE REACCIÓN DE FRENO, DERECHA
de £28,00
de £28,00
# 3
MPN: 21-52508
PLACA DE MONTAJE DELANTERA, DERECHA
de £7,02
de £7,02
# 4
MPN: 21-52510
PLACA DE MONTAJE TRASERA, DERECHA
de £35,99
de £35,99
# 5
MPN: 21-14683
BASE, BARRA DE REACCIÓN DE FRENO, IZQUIERDA
de £28,00
de £28,00
# 6
MPN: 21-52509
PLACA DE MONTAJE DELANTERA, IZQUIERDA
de £7,02
de £7,02
# 7
MPN: 21-52511
PLACA DE MONTAJE TRASERA, IZQUIERDA
de £35,99
de £35,99
# 8
MPN: 17-71777
CASQUILLO DE COPA
de £45,95
de £45,95
# 9
MPN: 21-64734
SOPORTE DE MONTAJE, ENFRIADOR DE ACEITE, DERECHO
de £25,58
de £25,58
# 9
MPN: 21-64735
SOPORTE DE MONTAJE, ENFRIADOR DE ACEITE, IZQUIERDO
de £25,58
de £25,58
# 10
MPN: 17-73340
SOPORTE DE SOPORTE, FILTRO DE ACEITE
de £8,88
de £8,88
# 11
MPN: 21-73126
ASAMBLEA DEL MIEMBRO LONGITUDINAL DELANTERO
# 12
MPN: 21-73079
CONJUNTO DE TRAVESAÑO DE SUSPENSIÓN DELANTERA
de £702,29
de £702,29
# 13
MPN: 21-50032
PLACA DE REFUERZO
de £37,78
de £37,78
# 14
MPN: 21-51666
CONJUNTO LONGITUDINAL CENTRAL, DERECHO
de £318,88
de £318,88
# 15
MPN: 21-51667
CONJUNTO LONGITUDINAL CENTRAL, IZQUIERDO
de £614,06
de £614,06
# 16
MPN: 21-72587
TUBO, ESTABILIZADOR, UMBRAL DELANTERO
de £62,99
de £62,99
# 17
MPN: 21-72572
CONJUNTO DE UMBRAL, DERECHO
# 18
MPN: 21-72573
CONJUNTO DE UMBRAL, IZQUIERDO
# 19
MPN: 21-51608
CONJUNTO DE ESTABILIZADOR, DELANTERO, DERECHO
# 20
MPN: 21-51609
CONJUNTO DE ESTABILIZADOR, DELANTERO, IZQUIERDO
# 21
MPN: 21-51249
ESTABILIZADOR TRASERO
de £86,27
de £86,27
# 22
MPN: 21-72596
CONJUNTO LONGITUDINAL EXTERIOR TRASERO
de £114,40
de £114,40
# 23
MPN: 21-50011
LONGITUDINAL, ASIENTO TRASERO, DELANTERO
de £23,96
de £23,96
# 24
MPN: 21-50010
LONGITUDINAL, ASIENTO TRASERO, TRASERO
de £34,27
de £34,27
# 25
MPN: 21-73226
CONJUNTO VERTICAL, MAMPARA TRASERA
de £91,87
de £91,87
# 26
MPN: 21-72593
CONJUNTO DE ESTABILIZADOR TRASERO
de £27,88
de £27,88
# 27
MPN: 21-72688
CONJUNTO DE TRAVESAÑO, MARCO CENTRAL TRASERO
de £559,35
de £559,35
# 28
MPN: 21-72540
CONJUNTO LONGITUDINAL, BANDEJA DE RESORTE TRASERA, DERECHA
de £203,79
de £203,79
# 29
MPN: 21-72541
CONJUNTO LONGITUDINAL, BANDEJA DE RESORTE TRASERO, IZQUIERDO
de £203,79
de £203,79
# 30
MPN: 21-73228
MONTAJE LONGITUDINAL, SOPORTE DIFERENCIAL
de £76,43
de £76,43
# 31
MPN: 21-72914
CONJUNTO DE SOPORTE, MONTAJE DE BARRA ESTABILIZADORA, DERECHO
de £25,52
de £25,52
# 32
MPN: 21-72915
CONJUNTO DE SOPORTE, MONTAJE DE BARRA ESTABILIZADORA, IZQUIERDO
de £25,52
de £25,52
# 33
MPN: 21-71046
CONJUNTO DE SOPORTE, MONTAJE DE ENLACE DE WATTS
de £47,31
de £47,31
# 34
MPN: 21-71796
CONJUNTO LONGITUDINAL, PISO DE MALETERO, DERECHO
# 35
MPN: 21-71797
CONJUNTO LONGITUDINAL, PISO DE MALETERO, IZQUIERDO
# 36
MPN: 21-72913
PLACA DE CIERRE, SUELO DE MALETERO LONGITUDINAL
de £5,59
de £5,59
# 37
MPN: 21-54583
Placa estampada, chasis
de £2,96
de £2,96
# 38
MPN: 17-72984
SOPORTE, MANGUERA DE FRENO, DELANTERO, DERECHO
de £3,87
de £3,87
# 38
MPN: 17-72985
SOPORTE, MANGUERA DE FRENO, DELANTERO, IZQUIERDO
de £19,78
de £19,78
