aston martin v8 coupe (2000) sistema de inyección de aire secundario diagrama de piezas

2.3 - Sistema de inyección de aire secundario

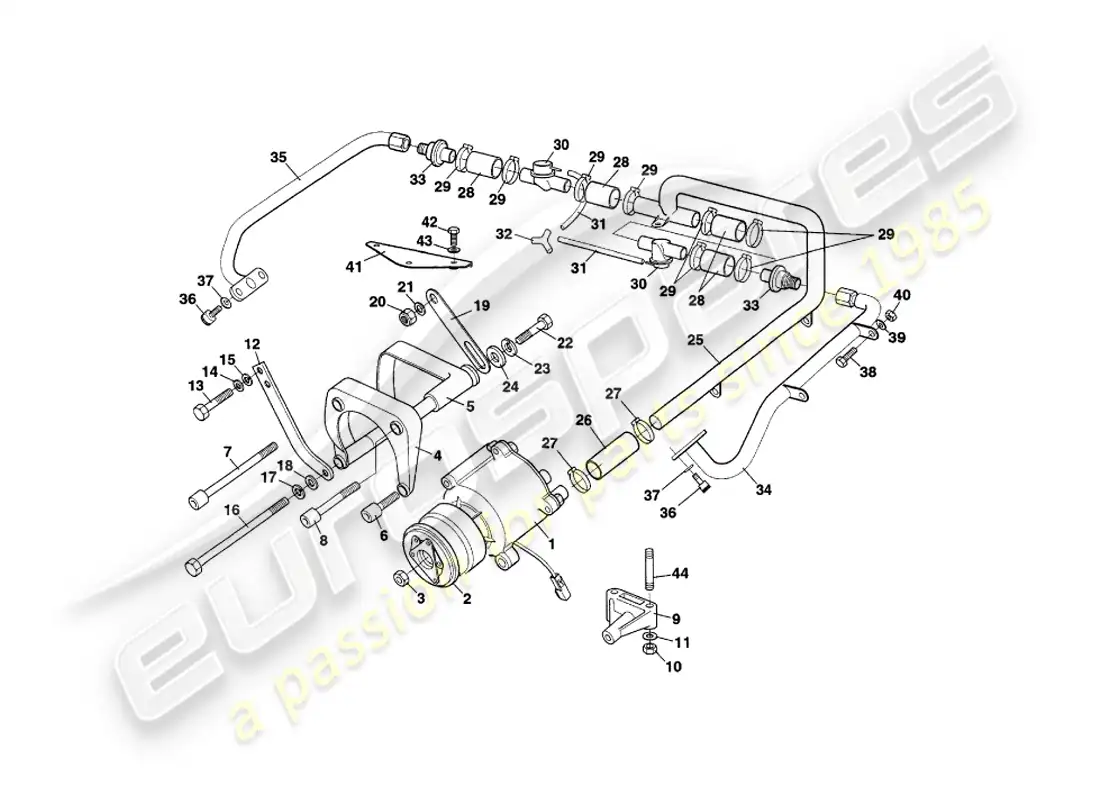

Aston Martin V8 Coupe (2000) Secondary AIR Injection System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                        #
                                        Número de pieza
                                        Descripción
                                        Llave
                                        Precio
                                        # -
                                        MPN: 07-26473
                                        CONJUNTO DE BOMBA DE AIRE Y EMBRAGUE
                                        Para montajes, consulte la sección 1.9
                                        CONJUNTO DE BOMBA DE AIRE Y EMBRAGUE Genuine Aston Martin - Nuevo (ordenar)
                                        # 1
                                        MPN: 07-26472
                                        BOMBA DE AIRE
                                        de £673,55
                                        de £673,55
                                        BOMBA DE AIRE-NIPPONDENSO Genuine Aston Martin - Nuevo (ordenar)
                                        # 2
                                        MPN: 07-71505
                                        EMBRAGUE, BOMBA DE AIRE
                                        de £484,38
                                        de £484,38
                                        EMBRAGUE - 4PK Genuine Aston Martin - Nuevo (ordenar)
                                        # 3
                                        MPN: 692232
                                        CONTRATUERCA, M14, DELGADA
                                        de £2,28
                                        de £2,28
                                        TUERCA M14 PLN HEXAGONAL DELGADA Genuine Aston Martin - Nuevo (ordenar)
                                        # -
                                        -
                                        LOCTITA, SEGURIDAD 242E, AZUL
                                        # 4
                                        MPN: 07-26460
                                        CARCASA EXTERIOR, BOMBA DE AIRE
                                        de £228,86
                                        de £228,86
                                        BOMBA DE AIRE EXTERIOR HSG Genuine Aston Martin - Nuevo (ordenar)
                                        # 5
                                        MPN: 07-26462
                                        CONJUNTO DE CARCASA INTERIOR, BOMBA DE AIRE
                                        de £111,15
                                        de £111,15
                                        CONJUNTO HSG INNR-AIR BMP Genuine Aston Martin - Nuevo (ordenar)
                                        # 6
                                        MPN: 693782
                                        TORNILLO DE CABEZA, M8X20
                                        de £0,57
                                        de £0,57
                                        TORNILLO M8 X20 TAPA DE ENCHUFE Genuine Aston Martin - Nuevo (ordenar)
                                        # 7
                                        MPN: 694261
                                        TORNILLO DE CABEZA, M8X100
                                        de £2,67
                                        de £2,67
                                        TORNILLO M8 X100 SOCKET CP Genuine Aston Martin - Nuevo (ordenar)
                                        # 8
                                        MPN: 694480
                                        TORNILLO DE CABEZA, M8X70
                                        de £0,92
                                        de £0,92
                                        TORNILLO M8 X70 TAPA DE ENCHUFE Genuine Aston Martin - Nuevo (ordenar)
                                        # 9
                                        MPN: 07-26223
                                        CONJUNTO DE SOPORTE DE MONTAJE, BOMBA DE AIRE
                                        de £95,43
                                        de £95,43
                                        SOPORTE DE MONTAJE Genuine Aston Martin - Nuevo (ordenar)
                                        # 10
                                        MPN: 123115
                                        TUERCA, NYLOC, 5/16 UNF
                                        Soporte de montaje a la culata
                                        de £3,58
                                        de £3,58
                                        Nut, Nyloc,5/16UNF caso de sincronización para bloquear Genuine Aston Martin - Nuevo (ordenar)
                                        ESPACIADOR Genuine Ferrari Parte - Nuevo (ordenar)
                                        # 11
                                        MPN: 119471
                                        Arandela, LISA, 5/16
                                        Soporte de montaje a la culata
                                        Arandela, LISA, 5/16in Genuine Aston Martin - Nuevo (ordenar)
                                        # 12
                                        MPN: 07-25872
                                        PLACA, PIVOTE, BOMBA DE AIRE
                                        de £33,78
                                        de £33,78
                                        PLACA - PIVOTE Genuine Aston Martin - Nuevo (ordenar)
                                        # 13
                                        MPN: 692087
                                        TORNILLO, M8X20
                                        Placa de pivote hacia la cubierta frontal
                                        Tornillo, M8 x 20, placa a cubierta frontal Genuine Aston Martin - Nuevo (ordenar)
                                        # 14
                                        MPN: 692047
                                        Arandela, RESORTE, M8
                                        Placa de pivote hacia la cubierta frontal
                                        de £0,47
                                        de £0,47
                                        Arandela M8 RESORTE Genuine Aston Martin - Nuevo (ordenar)
                                        # 15
                                        MPN: 692057
                                        Arandela, LISA, M8
                                        Placa de pivote hacia la cubierta frontal
                                        de £0,47
                                        de £0,47
                                        Arandela M8 LISA Genuine Aston Martin - Nuevo (ordenar)
                                        # 16
                                        MPN: 693217
                                        PERNO, M10X160
                                        Bomba de AIRE al soporte
                                        de £11,60
                                        de £11,60
                                        PERNO M10 X 160 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                        # 17
                                        MPN: 692068
                                        Arandela, A PRUEBA DE VIBRACIONES, M10
                                        Bomba de AIRE al soporte
                                        de £0,47
                                        de £0,47
                                        Arandela M10 S/PRUEBA Genuine Aston Martin - Nuevo (ordenar)
                                        # 18
                                        MPN: 692058
                                        Arandela, LISA, M10
                                        Bomba de AIRE al soporte
                                        de £0,47
                                        de £0,47
                                        Arandela M10 LISA Genuine Aston Martin - Nuevo (ordenar)
                                        # 19
                                        MPN: 07-25871
                                        VÍNCULO DE AJUSTE, BOMBA DE AIRE
                                        de £32,83
                                        de £32,83
                                        AJUSTE DEL ENLACE Genuine Aston Martin - Nuevo (ordenar)
                                        # 20
                                        MPN: 692034
                                        TUERCA, NYLOC, M10
                                        Enlace de ajuste al perno
                                        de £0,47
                                        de £0,47
                                        TUERCA M10 HEXAGONAL SLK Genuine Aston Martin - Nuevo (ordenar)
                                        # 21
                                        MPN: 692058
                                        Arandela, LISA, M10
                                        Enlace de ajuste al perno
                                        de £0,47
                                        de £0,47
                                        Arandela M10 LISA Genuine Aston Martin - Nuevo (ordenar)
                                        # 22
                                        MPN: 692185
                                        TORNILLO DE FIJACIÓN, M10X25
                                        Enlace de ajuste a la bomba de AIRE
                                        de £1,04
                                        de £1,04
                                        TORNILLO M10 X25 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                        # 23
                                        MPN: 692048
                                        Arandela, RESORTE, M10
                                        Enlace de ajuste a la bomba de AIRE
                                        de £0,47
                                        de £0,47
                                        Arandela M10 RESORTE Genuine Aston Martin - Nuevo (ordenar)
                                        # 24
                                        MPN: 692058
                                        Arandela, LISA, M10
                                        Enlace de ajuste a la bomba de AIRE
                                        de £0,47
                                        de £0,47
                                        Arandela M10 LISA Genuine Aston Martin - Nuevo (ordenar)
                                        # 25
                                        MPN: 07-72927
                                        CONJUNTO DE TUBO DE INYECCIÓN DE AIRE
                                        de £476,06
                                        de £476,06
                                        CONJUNTO DE TUBERÍA DE INYECCIÓN DE AIRE Genuine Aston Martin - Nuevo (ordenar)
                                        # -
                                        -
                                        CLIP DE TUBO
                                        Tubería primaria a tubería de admisión
                                        # -
                                        -
                                        TORNILLO, M5X16
                                        Tubería primaria a tubería de admisión
                                        # -
                                        -
                                        Arandela, SIMPLE, 3/16 ID
                                        Tubería primaria a tubería de admisión
                                        # -
                                        -
                                        TUERCA, M5
                                        Tubería primaria a tubería de admisión
                                        # 26
                                        MPN: 07-26652
                                        MANGUERA, CONJUNTO DE BOMBA DE AIRE A TUBO DE INYECCIÓN
                                        Hecho de 694790
                                        manguera Genuine Aston Martin - Nuevo (ordenar)
                                        # 27
                                        MPN: 694620
                                        CLIP, OETIKER 326
                                        Accesorio de manguera
                                        de £1,27
                                        de £1,27
                                        CLIP OETIKER 316 Genuine Aston Martin - Nuevo (ordenar)
                                        # 28
                                        MPN: 07-26651
                                        MANGUERA, INYECCION DE AIRE
                                        Hecho de 696337
                                        manguera Genuine Aston Martin - Nuevo (ordenar)
                                        # 29
                                        MPN: 692723
                                        ABRAZADERA PARA LA OREJA
                                        Accesorio de manguera
                                        de £2,16
                                        de £2,16
                                        ABRAZADERA - OREJA NO286 Genuine Aston Martin - Nuevo (ordenar)
                                        # 30
                                        MPN: 07-26602
                                        Válvula de conmutación de AIRE
                                        de £78,42
                                        de £78,42
                                        Válvula de conmutación de AIRE Genuine Aston Martin - Nuevo (ordenar)
                                        # 31
                                        MPN: 692546
                                        TUBO, POLIVÓN, 1/8 DIÁMETRO
                                        Válvula de conmutación de AIRE
                                        de £8,41
                                        de £8,41
                                        TUBO 1/8 ID PLVN NEGRO Genuine Aston Martin - Nuevo (ordenar)
                                        # 32
                                        MPN: 08-21068
                                        CONEXIÓN Y
                                        Válvula de conmutación de AIRE
                                        conexión Y Genuine Aston Martin - Nuevo (ordenar)
                                        # 33
                                        MPN: 07-26655
                                        LA VÁLVULA DE RETENCIÓN
                                        de £69,20
                                        de £69,20
                                        LA VÁLVULA DE RETENCIÓN Genuine Aston Martin - Nuevo (ordenar)
                                        # 34
                                        MPN: 07-73668
                                        CONJUNTO DE TUBO DE INYECCIÓN DE AIRE SECUNDARIO, IZQUIERDO
                                        de £641,57
                                        de £641,57
                                        MONTAJE DEL TUBO DE INYECCIÓN DE AIRE Genuine Aston Martin - Nuevo (ordenar)
                                        # 35
                                        MPN: 07-73666
                                        CONJUNTO DE TUBO DE INYECCIÓN DE AIRE SECUNDARIO, DERECHO
                                        de £641,57
                                        de £641,57
                                        CONJUNTO-TUBO DE INYECCIÓN DE AIRE Genuine Aston Martin - Nuevo (ordenar)
                                        # -
                                        -
                                        Arandela, RESORTE, 1/4
                                        Tubo de AIRE derecho, al perno de culata
                                        # -
                                        -
                                        Arandela, LISA, 1/4
                                        Tubo de AIRE derecho, al perno de culata
                                        # -
                                        -
                                        CONTRATUERCA, 1/4
                                        Tubo de AIRE derecho, al perno de culata
                                        # 36
                                        MPN: 694211
                                        TORNILLO DE CABEZA, M6X16
                                        Los tubos de AIRE secundario se conectan
                                        de £0,93
                                        de £0,93
                                        TORNILLO M6 X16 TAPA DE ENCHUFE Genuine Aston Martin - Nuevo (ordenar)
                                        # 37
                                        MPN: 692046
                                        Arandela, RESORTE, M6
                                        Los tubos de AIRE secundario se conectan
                                        de £0,47
                                        de £0,47
                                        Arandela M6 RESORTE Genuine Aston Martin - Nuevo (ordenar)
                                        # 38
                                        MPN: 692262
                                        TORNILLO, M6X12
                                        Tubería primaria a tubería secundaria, izquierda
                                        de £0,47
                                        de £0,47
                                        TORNILLO M6 X 12 HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
                                        # 39
                                        MPN: 692056
                                        Arandela, LISA, M6
                                        Tubería primaria a tubería secundaria, izquierda
                                        de £0,47
                                        de £0,47
                                        Arandela, LISA, M6 Genuine Aston Martin - Nuevo (ordenar)
                                        # 40
                                        MPN: 692151
                                        TUERCA, NYLOC, M6
                                        Tubería primaria a tubería secundaria, izquierda
                                        de £0,57
                                        de £0,57
                                        TUERCA M6 HEXAGONAL SLK Genuine Aston Martin - Nuevo (ordenar)
                                        # 41
                                        MPN: 07-72852
                                        CONJUNTO DE SOPORTE DE SOPORTE, TUBOS DE INYECCION DE AIRE
                                        de £23,96
                                        de £23,96
                                        SOPORTE DE SOPORTE DE MONTAJE Genuine Aston Martin - Nuevo (ordenar)
                                        # 42
                                        MPN: 692090
                                        TORNILLO, M5X12
                                        de £0,47
                                        de £0,47
                                        TORNILLO M5 X 12 HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
                                        # 43
                                        MPN: 692045
                                        Arandela, RESORTE, M5
                                        de £0,47
                                        de £0,47
                                        Arandela, RESORTE, M5 Genuine Aston Martin - Nuevo (ordenar)
                                        # 44
                                        MPN: 694222
                                        ESTUDIO, 5/16 UNC/UNF
                                        SOPORTE DE LA BOMBA DE AIRE
                                        de £9,31
                                        de £9,31
                                        ESTUDIO 5/16 UNC/UNF Genuine Aston Martin - Nuevo (ordenar)
