2.6 - Fuel System

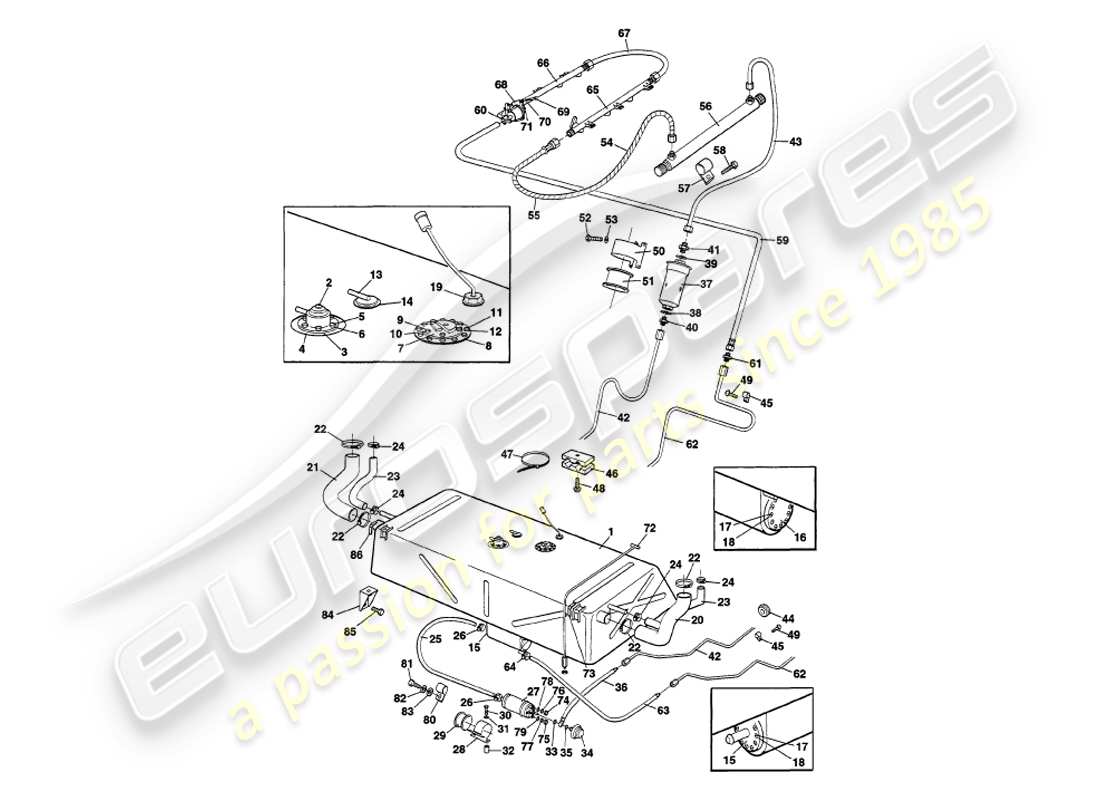

Aston Martin V8 Volante (1997) Fuel System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# -
MPN: 34-65417
CONJUNTO DE TANQUE DE COMBUSTIBLE, COMPLETO
# 1
MPN: 34-65270
CONJUNTO DEL TANQUE DE COMBUSTIBLE
de £3.222,62
de £3.222,62
# 2
MPN: 090-034-0002
VÁLVULA DE ALIVIO DE PRESIÓN/VACÍO
de £109,89
de £109,89
# 3
MPN: 090-034-0102
JUNTA, VÁLVULA DE ALIVIO DE PRESIÓN/VACÍO
de £1,16
de £1,16
# 4
MPN: 090-034-0120
ANILLO, REFUERZO
de £24,52
de £24,52
# 5
MPN: 693303
TORNILLO, N°10-24 UNC X 5/8
de £1,54
de £1,54
# 6
MPN: 591-000-0203
Arandela, MUELLE NO.10
de £0,47
de £0,47
# 7
MPN: 38-56094
TRANSMISOR, TANQUE DE COMBUSTIBLE
de £110,30
de £110,30
# 8
MPN: 34-74234
PLACA ADAPTADORA, UNIDAD TRANSMISOR
de £16,51
de £16,51
# 9
MPN: 692090
TORNILLO, M5X12
Remitente a placa adaptadora
de £0,47
de £0,47
# 10
MPN: 692055
Arandela, LISA, M5
Remitente a placa adaptadora
de £0,47
de £0,47
# -
-
COMPUESTO PARA JUNTAS, ORO HERMETITA
# 11
MPN: 693303
TORNILLO, N°10-24 UNC X 5/8
Unidad emisora al tanque
de £1,54
de £1,54
# 12
MPN: 591-000-0203
Arandela, MUELLE NO.10
Unidad emisora al tanque
de £0,47
de £0,47
# 13
MPN: 095-034-0124
VÁLVULA ANTIVUELCO
de £232,98
de £232,98
# 14
MPN: 095-034-0125
JUNTA, VÁLVULA ANTIVUELCO
de £25,63
de £25,63
# 15
MPN: 34-73083
CONJUNTO DE CUERPO, RECOGIDA DE COMBUSTIBLE
de £96,81
de £96,81
# -
-
FILTRO DE COMBUSTIBLE, RECOGER
# 16
MPN: 34-56066
PLACA CIERRE
de £35,97
de £35,97
# 17
MPN: 693303
TORNILLO, N°10-24 UNC X 5/8
Placa de recogida y obturación al tanque.
de £1,54
de £1,54
# 18
MPN: 591-000-0203
Arandela, MUELLE NO.10
Placa de recogida y obturación al tanque.
de £0,47
de £0,47
# 19
MPN: 34-73981
SENSOR DE BAJO COMBUSTIBLE
de £167,41
de £167,41
# -
-
SELLADOR LOCTITE 572
# 20
MPN: 34-60316
MANGUERA DE LLENADO DE COMBUSTIBLE, DERECHA
de £72,15
de £72,15
# 21
MPN: 34-60317
MANGUERA DE LLENADO DE COMBUSTIBLE, IZQUIERDA
de £70,06
de £70,06
# 22
MPN: 692670
SUJETADOR DE MANGUERA, 50-70MM
MANGUERA DE LLENADO DE COMBUSTIBLE
de £1,61
de £1,61
# 23
MPN: 34-60298
MANGUERA, RESPIRADERO DE COMBUSTIBLE
de £64,05
de £64,05
# 24
MPN: 692634
ABRAZADERA
MANGUERA DE RESPIRADERO DE COMBUSTIBLE
de £1,21
de £1,21
# 25
MPN: 696270
MANGUERA DE COMBUSTIBLE, ALIMENTACIÓN
de £338,03
de £338,03
# 26
MPN: 692634
ABRAZADERA
de £1,21
de £1,21
# 27
MPN: 34-70713
BOMBA DE COMBUSTIBLE, BOSCH
de £802,44
de £802,44
# 28
MPN: 34-73833
CORREA DE MONTAJE, FILTRO DE COMBUSTIBLE
de £6,45
de £6,45
# 29
MPN: 693068
RESTO DE GOMA
de £32,62
de £32,62
# 30
MPN: 692267
PERNO, M6X30
de £0,66
de £0,66
# 31
MPN: 692056
Arandela, LISA, M6
de £0,47
de £0,47
# 32
MPN: 66-18596
ESPACIADOR
de £6,61
de £6,61
# 33
MPN: 696664
SELLO, ADJUNTO, M12
Bomba de combustible a manguera
de £2,00
de £2,00
# 34
MPN: 696336
AMORTIGUADOR, BOMBA DE COMBUSTIBLE
de £19,40
de £19,40
# 35
MPN: 696788
Arandela DE COBRE
Bomba de combustible al amortiguador
de £0,59
de £0,59
# 36
MPN: 34-65369
ENSAMBLADO DE LA MANGUERA
Bomba de combustible a tubería
de £158,76
de £158,76
# 37
MPN: 34-71130
FILTRO DE COMBUSTIBLE, BOSCH
de £41,96
de £41,96
# 38
MPN: 696664
SELLO, ADJUNTO, M12
FILTRO DE COMBUSTIBLE
de £2,00
de £2,00
# 39
MPN: 695016
SELLO, ADJUNTO, M13
FILTRO DE COMBUSTIBLE
de £6,22
de £6,22
# 40
MPN: 693810
ADAPTADOR, 9/16 JIC
Tubería para filtrar
de £14,91
de £14,91
# 41
MPN: 694354
ADAPTADOR, M12X1.5X3/8 BSP
Filtro a manguera
de £12,41
de £12,41
# 42
MPN: 34-65368
CONJUNTO DEL TUBO DE ALIMENTACIÓN DE COMBUSTIBLE, DERECHO
# 43
MPN: 34-56070
CONJUNTO DEL TUBO DE ALIMENTACIÓN DE COMBUSTIBLE
Filtro de combustible a enfriador de combustible
de £90,62
de £90,62
# 44
MPN: 692665
OJAL, 3/8 X 1
Tubo de combustible/piso del maletero
de £1,20
de £1,20
# 45
MPN: 692209
CLIP P, 3/8 NYLON
de £0,49
de £0,49
# 46
MPN: 696267
ABRAZADERA DE TUBO, 9.5/9.5
de £4,66
de £4,66
# 47
MPN: 693375
Correa de cables
de £0,47
de £0,47
# 48
MPN: 695851
TORNILLO, FLG, N°8 X 25
de £0,47
de £0,47
# 49
MPN: 695145
TORNILLO, FLG, N°10 X 1/2
de £0,47
de £0,47
# 50
MPN: 34-74092
CONJUNTO DE CORREA DE MONTAJE DEL FILTRO DE COMBUSTIBLE
de £7,22
de £7,22
# 51
MPN: 693068
RESTO DE GOMA
de £32,62
de £32,62
# 52
MPN: 693236
PERNO, M6X25
de £0,50
de £0,50
# 53
MPN: 692056
Arandela, LISA, M6
de £0,47
de £0,47
# 54
MPN: 34-56071
CONJUNTO DE TUBO DE ALIMENTACIÓN FLEXIBLE
Enfriador de combustible al riel de combustible derecho
# 55
MPN: 693212
ESPIRAP, 1/2 OD
de £8,33
de £8,33
# 56
MPN: 34-51691
ENFRIADOR DE COMBUSTIBLE
de £415,67
de £415,67
# 57
MPN: 694640
P CLIP, 25MM
Enfriador de combustible al ala interior
de £5,00
de £5,00
# 58
MPN: 695566
Tornillo, bandera, M8X16
Enfriador de combustible al ala interior
de £0,49
de £0,49
# 59
MPN: 34-56072
CONJUNTO DE MANGUERA DE RETORNO DE COMBUSTIBLE
Regulador de presión de combustible al tubo de retorno de combustible
de £109,96
de £109,96
# 60
MPN: 692613
SUJETADOR DE MANGUERA, 8-16MM
de £1,50
de £1,50
# 61
MPN: 694352
ADAPTADOR, 9/16JIC X 3/8BSP
de £7,22
de £7,22
# 62
MPN: 34-65367
CONJUNTO DEL TUBO DE RETORNO DE COMBUSTIBLE
# 63
MPN: 34-65370
CONJUNTO DE MANGUERA DE RETORNO AL TANQUE DE COMBUSTIBLE
de £129,84
de £129,84
# 64
MPN: 692613
SUJETADOR DE MANGUERA, 8-16MM
de £1,50
de £1,50
# 65
MPN: 08-64736
CONJUNTO DEL RIEL DE COMBUSTIBLE, DERECHO
de £705,49
de £705,49
# 66
MPN: 08-71845
CONJUNTO DEL RIEL DE COMBUSTIBLE, IZQUIERDO
de £676,09
de £676,09
# 67
MPN: 08-56134
CONJUNTO DE TUBO, CONEXIÓN DEL CARRIL DE COMBUSTIBLE
de £101,02
de £101,02
# 68
MPN: 08-56067
REGULADOR DE PRESIÓN DE COMBUSTIBLE
# 69
MPN: 692267
PERNO, M6X30
Regulador de presión al riel de combustible
de £0,66
de £0,66
# 70
MPN: 692046
Arandela, RESORTE, M6
Regulador de presión al riel de combustible
de £0,47
de £0,47
# 71
MPN: 692056
Arandela, LISA, M6
Regulador de presión al riel de combustible
de £0,47
de £0,47
# 72
MPN: 34-65373
SUJECIÓN DE CABLE, TANQUE DE COMBUSTIBLE
de £28,71
de £28,71
# 73
MPN: 34-74287
ESPACIADOR, SUJECION DE CABLE
de £2,37
de £2,37
# 74
MPN: 691579
TUERCA, M4, LATÓN
Conexiones de terminales de la bomba de combustible
de £0,47
de £0,47
# 75
MPN: 692075
TUERCA, M5
Conexiones de terminales de la bomba de combustible
de £0,47
de £0,47
# 76
MPN: 692064
Arandela, A PRUEBA DE VIBRACIONES, M4
Conexiones de terminales de la bomba de combustible
de £0,47
de £0,47
# 77
MPN: 692065
Arandela, A PRUEBA DE VIBRACIONES, M5
Conexiones de terminales de la bomba de combustible
de £0,47
de £0,47
# 78
MPN: 692054
Arandela, LISA, M4
Conexiones de terminales de la bomba de combustible
de £0,47
de £0,47
# 79
MPN: 692055
Arandela, LISA, M5
Conexiones de terminales de la bomba de combustible
de £0,47
de £0,47
# 80
MPN: 693363
ABRAZADERA PARA CABLE, 19.0 NYLON
Manguera de la bomba de combustible al piso del maletero
de £0,47
de £0,47
# 81
MPN: 693220
PERNO, M6X12
Manguera de la bomba de combustible al piso del maletero
de £0,47
de £0,47
# 82
MPN: 692046
Arandela, RESORTE, M6
Manguera de la bomba de combustible al piso del maletero
de £0,47
de £0,47
# 83
MPN: 692056
Arandela, LISA, M6
Manguera de la bomba de combustible al piso del maletero
de £0,47
de £0,47
# 84
MPN: 34-65552
CONJUNTO DE SOPORTE, CORREA DE TANQUE DE COMBUSTIBLE, INFERIOR
de £12,13
de £12,13
# 85
MPN: 695563
Tornillo, bandera, M6X16
# 86
MPN: 34-66430
TAPA AISLANTE, DEPOSITO DE COMBUSTIBLE
de £31,98
de £31,98
# -
-
SIKAFLEX 255FC
# -
-
IMPRIMADOR SIKA 210 T
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1997) CONVERTIDOR DE PAR DIAGRAMA DE PIEZAS")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1997) REFRIGERACIÓN DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1997) SELECTOR DE MARCHAS DIAGRAMA DE PIEZAS")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1997) VARILLAJE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1997) CAJA DE CAMBIOS DE CUATRO VELOCIDADES DIAGRAMA DE PIEZAS")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1997) TUBO DE TORSIÓN Y ÁRBOL DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1997) UNIDAD HIPOIDE DIAGRAMA DE PIEZAS")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1997) CONJUNTO DE EJE DE TRANSMISIÓN Y CUBO DIAGRAMA DE PIEZAS")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1997) SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1997) REAR SUSPENSION DIAGRAMA DE PIEZAS")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1997) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1997) DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1997) SERVO Y MODULADOR DIAGRAMA DE PIEZAS")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1997) FRENOS DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1997) REAR BRAKES DIAGRAMA DE PIEZAS")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1997) FRENO DE MANO DIAGRAMA DE PIEZAS")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1997) ENGRANAJE DE PEDALES DIAGRAMA DE PIEZAS")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1997) RUEDAS Y NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1997) COMPONENTES ELÉCTRICOS DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1997) FAROS DIAGRAMA DE PIEZAS")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1997) LÁMPARAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1997) LÁMPARAS INTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1997) BOMBILLAS DIAGRAMA DE PIEZAS")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1997) LIMPIAPARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1997) LAVAPARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1997) COMPONENTES DEBAJO DEL CAPÓ, HASTA VIN 89026 DIAGRAMA DE PIEZAS")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1997) COMPONENTES DEBAJO DEL CAPÓ, VIN 89027 EN DIAGRAMA DE PIEZAS")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1997) MÓDULOS DE CONTROL ELECTRÓNICO DIAGRAMA DE PIEZAS")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTOS Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTOS Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTOS Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTOS Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1997) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELÉS, A VIN 89026 DIAGRAMA DE PIEZAS")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELÉS, VIN 89027 ACTIVADO DIAGRAMA DE PIEZAS")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELÉS, A VIN 89026 DIAGRAMA DE PIEZAS")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELÉS, VIN 89027 ACTIVADO DIAGRAMA DE PIEZAS")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1997) ARNESES DIAGRAMA DE PIEZAS")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1997) MARCO DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1997) ESTRUCTURA FRONTAL DIAGRAMA DE PIEZAS")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1997) ESTRUCTURA TRASERA DIAGRAMA DE PIEZAS")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1997) ESTRUCTURA TRASERA, PARACHOQUES Y MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1997) PANELES DE PISO DIAGRAMA DE PIEZAS")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1997) SUPERESTRUCTURA DIAGRAMA DE PIEZAS")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1997) PANELES DE CARROCERÍA DIAGRAMA DE PIEZAS")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1997) TAPAS DE LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1997) PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1997) MECANISMO DE PESTILLO DE PUERTA DIAGRAMA DE PIEZAS")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1997) SELLOS METEOROLÓGICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1997) SELLOS METEOROLÓGICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1997) ACCESORIOS PARA EL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1997) ACCESORIOS PARA EL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1997) ACCESORIOS PARA EL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1997) CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1997) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1997) PARACHOQUES DIAGRAMA DE PIEZAS")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1997) VASO DIAGRAMA DE PIEZAS")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1997) ASIENTOS DELANTEROS Y CINTURONES DIAGRAMA DE PIEZAS")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1997) ASIENTOS TRASEROS Y CINTURONES DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1997) FASCIA Y RECORTE DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1997) FASCIA Y RECORTE DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1997) FASCIA Y RECORTE DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1997) MARCO DE PUERTA DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1997) CONSOLA CENTRAL Y MOLDURAS DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1997) ADORNO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1997) ADORNO DE BOTA DIAGRAMA DE PIEZAS")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1997) AMORTIGUACIÓN DEL SONIDO DIAGRAMA DE PIEZAS")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1997) ALFOMBRAS DIAGRAMA DE PIEZAS")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1997) CONJUNTO DEL MARCO DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1997) HIDRÁULICA DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1997) MADERAS DEL MARCO DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1997) MADERAS DEL MARCO DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1997) ENSAMBLAJE DE LA CAMPANA DIAGRAMA DE PIEZAS")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1997) LUZ TRASERA BAJADA DIAGRAMA DE PIEZAS")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALACIÓN DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALACIÓN DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALACIÓN INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1997) SENSORES, INTERRUPTORES, SOLENOIDES, MOTORES, ETC. DIAGRAMA DE PIEZAS")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1997) EQUIPAMIENTO OPCIONAL DIAGRAMA DE PIEZAS")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1997) HERRAMIENTAS Y ARTÍCULOS DIVERSOS DIAGRAMA DE PIEZAS")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1997) BLOQUE CILÍNDRICO DIAGRAMA DE PIEZAS")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1997) CIGÜEÑAL, PISTONES Y BIELAS DIAGRAMA DE PIEZAS")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1997) CULATAS DIAGRAMA DE PIEZAS")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1997) CAJA DE DISTRIBUCIÓN, BOMBA DE AGUA Y RUEDAS DENTADAS DIAGRAMA DE PIEZAS")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1997) CINTURONES Y CADENAS DIAGRAMA DE PIEZAS")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1997) BOMBA DE ACEITE Y SUMIDERO DIAGRAMA DE PIEZAS")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DE ENFRIAMIENTO DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DE REFRIGERACIÓN POR AGUA DIAGRAMA DE PIEZAS")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1997) CUBIERTA DEL VENTILADOR DEL RADIADOR DIAGRAMA DE PIEZAS")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1997) SOPORTES DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1997) GENERADOR, ARRANCADOR Y BOMBA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1997) ENLACES Y CONTROLES DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1997) COLECTORES DE ENTRADA Y PLENO DIAGRAMA DE PIEZAS")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1997) FILTROS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DE INYECCIÓN DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1997) SISTEMA DE VACÍO DIAGRAMA DE PIEZAS")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1997) INYECCIÓN ELECTRÓNICA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
