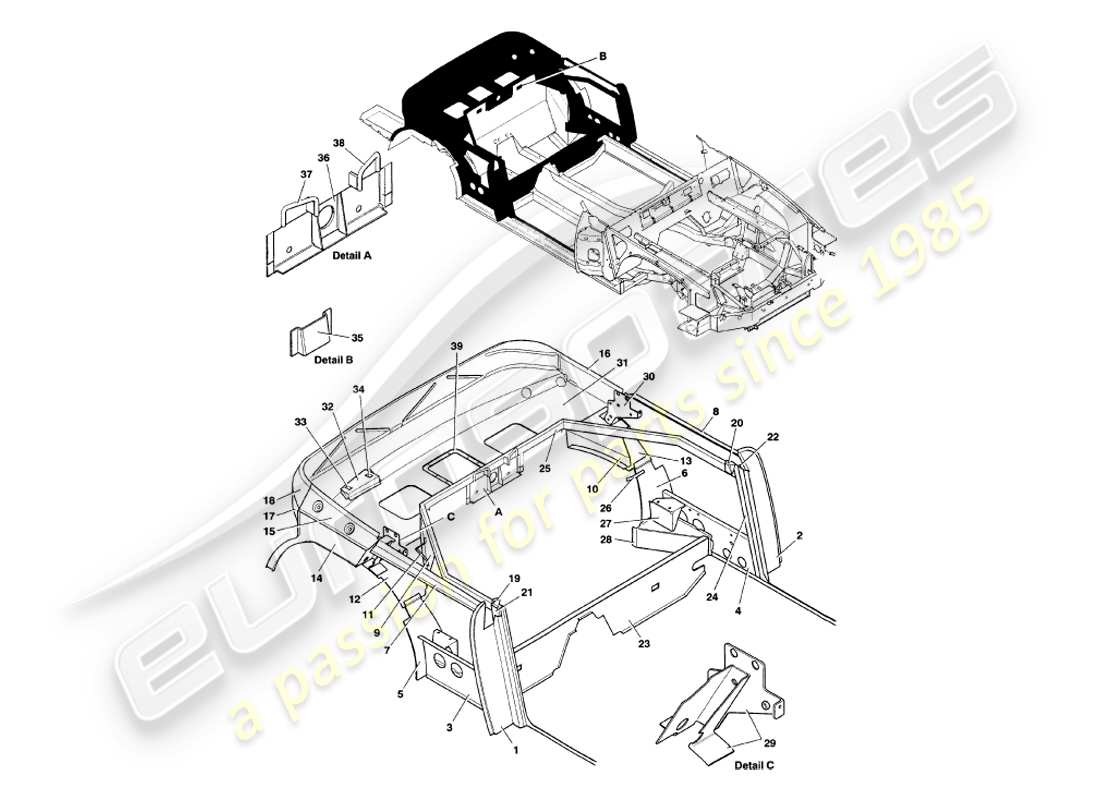

7.2B - Estructura trasera
Aston Martin V8 Volante (1997) Rear Structure Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 61-66038
CONJUNTO DE PANEL, CARA DE BLOQUEO DEL POSTE B, DERECHO
# 2
MPN: 61-66039
CONJUNTO DE PANEL, CARA DE BLOQUEO DEL POSTE B, IZQUIERDO
# 3
MPN: 61-65130
CONJUNTO DE SOPORTE, FRONTAL DE MONTAJE DE CARRETE, DERECHO
de £21,20
de £21,20
# 4
MPN: 61-65131
CONJUNTO DE SOPORTE, FRONTAL DE MONTAJE DE CARRETE, IZQUIERDO
de £21,20
de £21,20
# 5
MPN: 18-65096
REFUERZO, PANEL SALPICADURAS INFERIOR, DERECHO
de £18,29
de £18,29
# 6
MPN: 18-65097
REFUERZO, PANEL SALPICADURAS INFERIOR, IZQUIERDO
de £18,29
de £18,29
# 7
MPN: 17-65154
PANEL DE REFUERZO, APERTURA DE LUZ DE CUARTO, DERECHA
de £27,57
de £27,57
# 8
MPN: 17-65155
PANEL DE REFUERZO, APERTURA DE LUZ DE CUARTO, IZQUIERDO
de £27,57
de £27,57
# 9
MPN: 22-60270
PANEL, RELLENO DE CUARTO, DERECHO
# 10
MPN: 22-60271
PANEL, RELLENO DE CUARTO, IZQUIERDO
# 11
MPN: 17-66103
SOPORTE, SOPORTE DE LUZ TRASERA
# 12
MPN: 22-60276
PANEL, REFUERZO SALPICADURAS, DERECHO
de £89,00
de £89,00
# 13
MPN: 22-60277
PANEL, REFUERZO SALPICADURAS, IZQUIERDO
de £89,00
de £89,00
# 14
MPN: 61-65138
CONJUNTO DE PANEL, ALA INTERIOR TRASERA, DERECHO
de £25,41
de £25,41
# 14
MPN: 61-65139
CONJUNTO DE PANEL, ALA INTERIOR TRASERA, IZQUIERDA
de £25,41
de £25,41
# 15
MPN: 22-60348
PANEL, CIERRE, LADO DE BANDEJA DE CAPOTA, DERECHO
de £14,84
de £14,84
# 16
MPN: 22-60349
PANEL, CIERRE, LADO DE BANDEJA DE CAPOTA, IZQUIERDO
de £14,84
de £14,84
# 17
MPN: 61-65142
PANEL, CIERRE, BANDEJA DE CAPOTA TRASERA INFERIOR
de £21,20
de £21,20
# 18
MPN: 65-65141
PANEL, CIERRE, BANDEJA DE CAPOTA TRASERA
# 19
MPN: 61-65156
CONJUNTO DE SOPORTE DE MONTAJE, SUPERIOR DE CINTURÓN DE SEGURIDAD, DERECHO
de £6,34
de £6,34
# 20
MPN: 61-65157
CONJUNTO DE SOPORTE DE MONTAJE, SUPERIOR DE CINTURÓN DE SEGURIDAD, IZQUIERDO
de £6,34
de £6,34
# 21
MPN: 61-61678
B CONJUNTO DE TUBO DE POSTAL, DERECHO
de £254,31
de £254,31
# 22
MPN: 61-61679
B CONJUNTO DE TUBO DE POSTAL, IZQUIERDO
de £232,92
de £232,92
# 23
MPN: 61-65134
CONJUNTO DE PANEL, TALÓN
de £519,24
de £519,24
# 24
MPN: 21-60369
PANEL, SOPORTE FURFLEX, POSTE B, DERECHO
de £25,41
de £25,41
# 24
MPN: 21-60368
PANEL, SOPORTE FURFLEX, POSTE B, IZQUIERDO
de £25,41
de £25,41
# 25
MPN: 61-65153
CONJUNTO DE RIEL DE ARO
# 26
MPN: 22-61672
ETIQUETA DE RETENCIÓN
# 27
MPN: 17-65439
CONJUNTO DE PLATAFORMA, SOPORTE DEL RAM DEL CAPÓ, IZQUIERDO
de £41,35
de £41,35
# 27
MPN: 17-65438
CONJUNTO DE PLATAFORMA, SOPORTE DEL RAM DEL CAPÓ, DERECHO
de £41,35
de £41,35
# 28
MPN: 61-65145
REFUERZO, POSTE B INFERIOR, IZQUIERDO
de £12,71
de £12,71
# 28
MPN: 61-65144
REFUERZO, POSTE B INFERIOR, DERECHO
de £12,71
de £12,71
# 29
MPN: 22-60320
CONJUNTO DE SOPORTE DE MONTAJE, PALANCA DEL CAPÓ, DERECHO
de £33,93
de £33,93
# 30
MPN: 22-60321
CONJUNTO DE SOPORTE DE MONTAJE, PALANCA DEL CAPÓ, IZQUIERDO
de £33,93
de £33,93
# 31
MPN: 18-65098
CONJUNTO DE BANDEJA, ALMACENAMIENTO DEL CAPÓ
de £332,15
de £332,15
# 32
MPN: 18-66104
PANEL DE RECREO
# 33
MPN: 18-66160
CONJUNTO DE SOPORTE DE GUÍA, CPS, DER.
# 34
MPN: 18-66161
CONJUNTO DE SOPORTE DE GUÍA, CPS, IZQUIERDO
# 35
MPN: 21-66429
SOPORTE, RETENCION DEL ASIENTO
de £80,98
de £80,98
# 36
MPN: 22-61700
CONJUNTO DE PORTADOR, CARRETE DE INERCIA
# 37
MPN: 61-61698
CONJUNTO DE BUCLE GUÍA, CINTURÓN DE SEGURIDAD, DERECHO
# 38
MPN: 61-61699
CONJUNTO DE BUCLE GUÍA, CINTURÓN DE SEGURIDAD, IZQUIERDO
# -
-
CONJUNTO DE SOLDADURA, RETENCIÓN PARA NIÑOS
Australia
# -
-
CONJUNTO DE SOPORTE, ACCESORIO DE RETENCIÓN PARA NIÑOS
Australia
