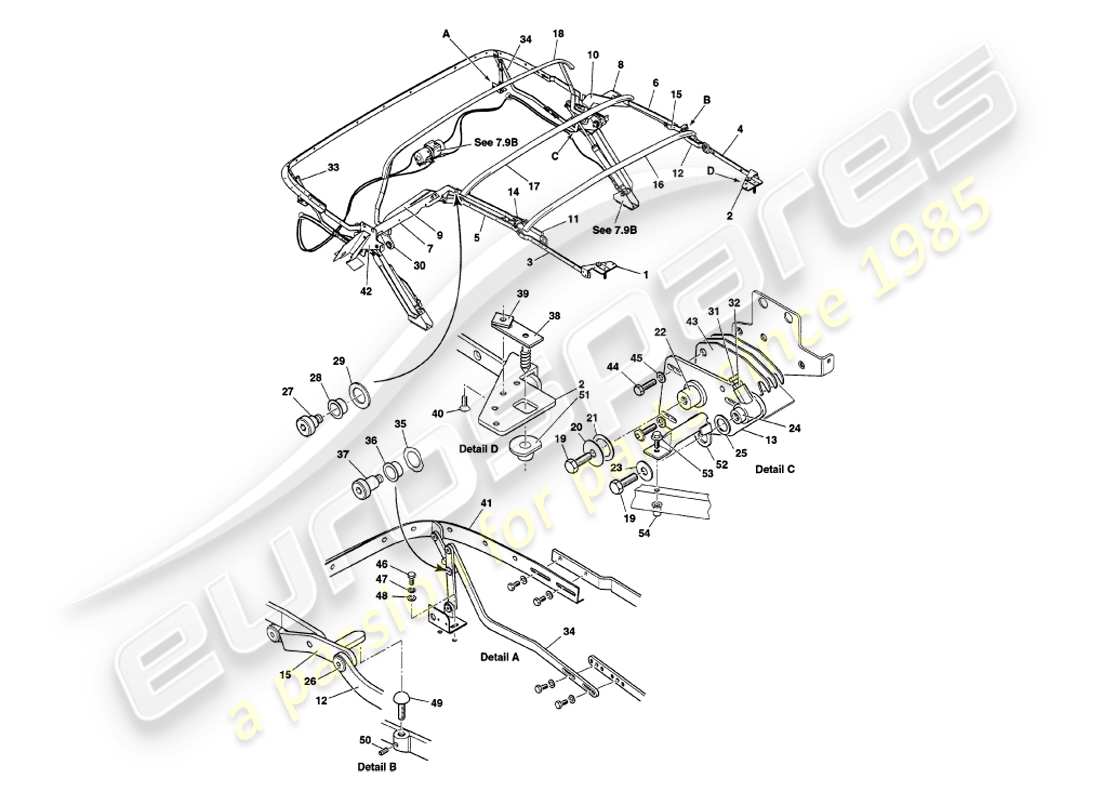

7.9A - Conjunto del marco del capó
Aston Martin V8 Volante (1997) Hood Frame Assembly Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# -
MPN: 93-65741
Conjunto del marco del capó
de £3.693,73
de £3.693,73
# 1
MPN: 93-65746
SOPORTE, ACCESORIO, CABEZAL DELANTERO, DERECHO
de £99,92
de £99,92
# 2
MPN: 93-65747
SOPORTE, ACCESORIO, CABEZAL DELANTERO, IZQUIERDO
de £99,92
de £99,92
# 3
MPN: 93-65062
CONJUNTO CANTRAIL, DELANTERO AJUSTABLE, DERECHO
# 4
MPN: 93-65063
CONJUNTO CANTRAIL, DELANTERO AJUSTABLE, IZQUIERDO
# 5
MPN: 93-65066
CANTRAIL, TRASERO, DERECHO
# 6
MPN: 93-65067
CANTRAIL, TRASERO, IZQUIERDO
# 7
MPN: 93-65758
CONJUNTO DE POSTE C, DERECHO
# 8
MPN: 93-65759
CONJUNTO DE POSTE C, IZQUIERDO
# 9
MPN: 93-60402
CONJUNTO DE ENLACE DE GUÍA, CANTRAIL, DERECHO
# 10
MPN: 93-60403
CONJUNTO DE ENLACE DE GUÍA, CANTRAIL, IZQUIERDO
# 11
MPN: 93-65068
Enlace, pivote cantrail, dcha.
de £69,93
de £69,93
# 12
MPN: 93-65069
ENLACE, PIVOTE CANTRAIL, IZQUIERDO
de £69,93
de £69,93
# 13
MPN: 93-60313
CONJUNTO DE SOPORTE DE MONTAJE, RAM, IZQUIERDO
# 13
MPN: 93-60312
CONJUNTO DE SOPORTE DE MONTAJE, RAM, DERECHO
# 14
MPN: 93-65766
CONJUNTO DE ENLACE, N°1 CAPÓ, DERECHO
de £91,26
de £91,26
# 15
MPN: 93-65767
CONJUNTO DE ENLACE, N°1 CAPÓ, IZQUIERDO
de £91,26
de £91,26
# 16
MPN: 93-65762
NO.1 CONJUNTO DEL CAPÓ
# 17
MPN: 93-65071
NO.2 CONJUNTO DEL CAPÓ
# 18
MPN: 93-61348
NO.3 CONJUNTO DEL CAPÓ
# 19
MPN: 696580
TORNILLO, M10X30
de £2,07
de £2,07
# 20
MPN: 93-61345
Arandela DE RETENCIÓN, POSTE C AL SOPORTE DE MONTAJE DEL RAM
# 21
MPN: 93-61342
ESPACIADOR, POSTE C AL SOPORTE DE MONTAJE DEL RAM
# 22
MPN: 93-61338
COJINETE, PIVOTE DEL POSTE PRINCIPAL C
# 23
MPN: 93-61344
Arandela DE RETENCIÓN, PIVOTE DE ENLACE DE GUÍA CANTRAIL
# 24
MPN: 93-61826
PIVOTE, LARGO, PUNTO DE CAPÓ
# 25
MPN: 93-61341
ESPACIADOR, PIVOTE DE ENLACE DE GUÍA CANTRAIL
# 26
MPN: 93-61339
COJINETE, PIVOTE DE ENLACE DE GUIA CANTRAIL
# 27
MPN: 93-61334
PIVOTE, JUNTA DE CAPÓ ESTÁNDAR
de £40,00
de £40,00
# 28
MPN: 93-61337
COJINETE, JUNTA ESTÁNDAR DE CAPÓ
de £11,53
de £11,53
# 29
MPN: 93-61340
ESPACIADOR, JUNTA DE CAPÓ ESTÁNDAR
de £7,98
de £7,98
# 30
MPN: 695858
COJINETE, GLACIAR
de £1,17
de £1,17
# 31
MPN: 696579
TORNILLO, M8X30
de £0,50
de £0,50
# 32
MPN: 696583
TUERCA, M8
de £0,50
de £0,50
# 33
MPN: 93-61566
CONJUNTO DEL MECANISMO DE ELEVACIÓN DEL RIEL DE LA CUBIERTA, DERECHO
# 34
MPN: 93-61567
CONJUNTO DEL MECANISMO DE ELEVACIÓN DEL RIEL DE LA CUBIERTA, IZQUIERDO
# 35
MPN: 695859
Arandela, ARRUGADA, M8
de £0,47
de £0,47
# 36
MPN: 695858
COJINETE, GLACIAR
de £1,17
de £1,17
# 37
MPN: 93-61556
TORNILLO, PIVOTE
de £9,13
de £9,13
# 38
MPN: 93-60076
Conjunto de espiga, cabezal delantero
# 39
MPN: 93-61901
PLACA ROSCADA
de £4,64
de £4,64
# 40
MPN: 696577
TORNILLO, M6X20
de £0,47
de £0,47
# 41
MPN: 93-60099
CONJUNTO DE CARRIL
# 42
MPN: 93-61334
PIVOTE, JUNTA DE CAPÓ
de £40,00
de £40,00
# 43
MPN: 93-61351
CUÑA, MONTAJE DEL MARCO DEL CAPÓ
de £17,86
de £17,86
# 44
MPN: 696581
TORNILLO, M8X20
de £0,47
de £0,47
# 44
MPN: 698851
TORNILLO, M8X20, SKT BTN HD
# 45
MPN: 696582
Arandela, LISA, M8
de £0,47
de £0,47
# 46
MPN: 695860
TORNILLO, M6X12
de £0,47
de £0,47
# 47
MPN: 695856
Arandela, RESORTE, M6
de £0,47
de £0,47
# 48
MPN: 695855
Arandela, LISA, M6
de £0,47
de £0,47
# 49
MPN: 695966
TOPE DE GOMA
de £13,86
de £13,86
# 50
MPN: 693750
TORNILLO PRINCIPAL, M4X6
de £0,47
de £0,47
# 51
MPN: 93-62320
CONO, UBICACIÓN ESPRIGOTA
de £8,42
de £8,42
# 52
MPN: 93-66663
CONJUNTO DE TUBO, ESTABILIZADOR DE RIEL DE CAPÓ
de £16,38
de £16,38
# 53
MPN: 695563
Tornillo, bandera, M6X16
# 54
MPN: 693734
RIVNUT, M6X16 CSK
de £1,15
de £1,15
