3.5 - Unidad hipoide

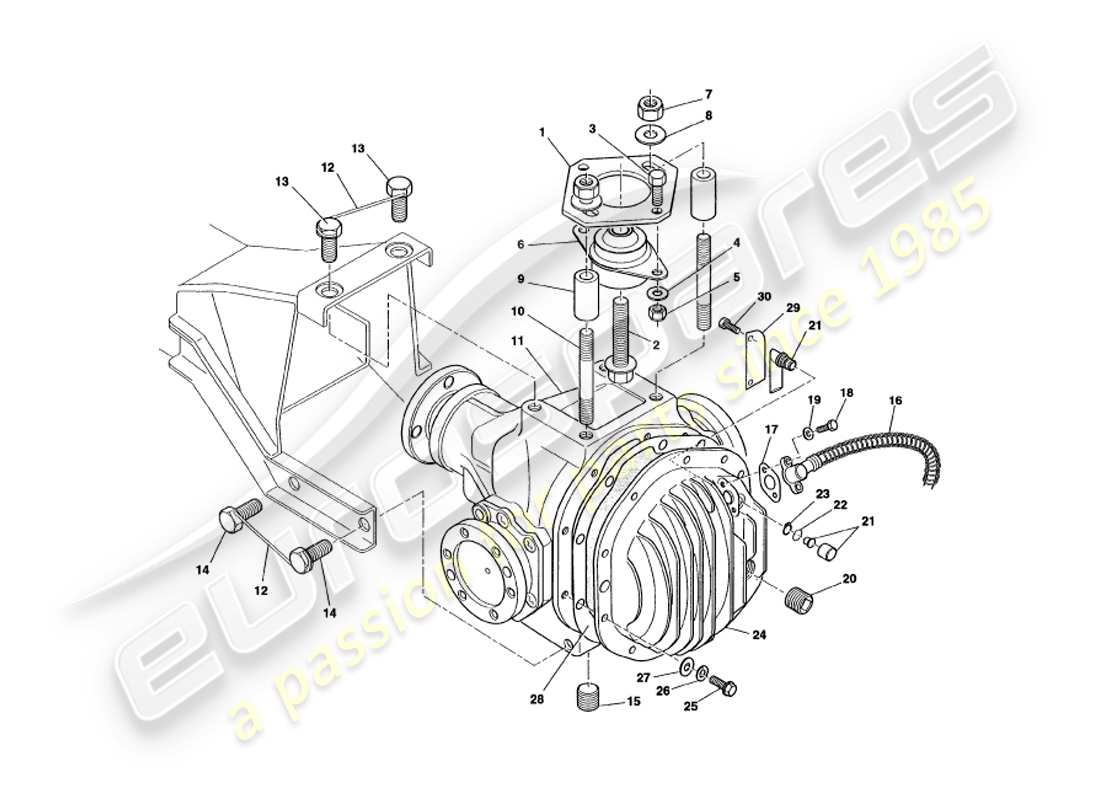

Aston Martin V8 Volante (1998) Hypoid Unit Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 27-72996
REFUERZO, MONTAJE HIPOIDE DEL BUJE
de £198,90
de £198,90
# 2
MPN: 696595
PERNO, DURLOCK, M16X80
de £21,39
de £21,39
# -
-
LOCTITA 242
# 3
MPN: 692185
TORNILLO, M10X25
Casquillo FI al refuerzo
de £0,99
de £0,99
# 4
MPN: 692058
Arandela, LISA, M10
Casquillo FI al refuerzo
de £0,47
de £0,47
# 5
MPN: 692034
TUERCA, NYLOC, M10
Casquillo FI al refuerzo
de £0,47
de £0,47
# 6
MPN: 27-73208
BUJE, MONTAJE DIFERENCIAL
de £101,53
de £101,53
# 7
MPN: 690156
TUERCA, NYLOC, 1/2 UNF
Espárrago, montaje hipoide
de £2,96
de £2,96
# 8
MPN: 095-023-0115
Arandela, ESPECIAL, 1/2
Espárrago, montaje hipoide
de £4,03
de £4,03
# 9
MPN: 27-72997
MANGUITO ESPACIADOR, MONTAJE HIPOIDE
de £30,45
de £30,45
# 10
MPN: 27-72998
Espárrago, casquillo de montaje hipoide
de £48,70
de £48,70
# -
-
LOCTITA 270
Espárrago, casquillo de montaje hipoide
# 11
MPN: 27-56265
UNIDAD HIPOIDEA, 4.09:1
de £4.079,30
de £4.079,30
# 12
MPN: 695393
ALAMBRE DE BLOQUEO, ACERO INOXIDABLE, 1MM
de £388,40
de £388,40
# 13
MPN: 069-026-0132
TORNILLO, SOPORTE DE MONTAJE HIPOIDE
de £52,72
de £52,72
# 14
MPN: 069-026-0133
TORNILLO, 7/16 UNF X 1
de £20,86
de £20,86
# 15
MPN: 26-23497
TAPÓN DE DRENAJE
de £37,28
de £37,28
# 16
MPN: 37-50602
TRANSDUCTOR DE VELOCÍMETRO
de £629,16
de £629,16
# 17
MPN: 37-51825
CUÑA, TRANSDUCTOR DE VELOCIDAD
de £3,98
de £3,98
# 18
MPN: 692088
TORNILLO, M6X16
Fijación del velocímetro
de £0,47
de £0,47
# 19
MPN: 692066
Arandela, A PRUEBA DE VIBRACIONES, M6
Fijación del velocímetro
de £0,47
de £0,47
# 20
MPN: 27-53571
ENCHUFE, 3/4 BSP
# 21
MPN: 27-52616
CONJUNTO DE RESPIRADERO
de £16,42
de £16,42
# 22
MPN: 694854
JUNTA TÓRICA, RESPIRADERO
de £5,36
de £5,36
# 23
MPN: 694855
CIRCUITO, RESPIRADERO
de £0,47
de £0,47
# 24
MPN: 27-51948
CUBIERTA, UNIDAD HIPOIDE TRASERA
de £303,54
de £303,54
# 25
MPN: 510507
TORNILLO, 5/16 UNC
de £0,83
de £0,83
# 26
MPN: 591-000-0205
Arandela, RESORTE, 5/16
de £0,47
de £0,47
# 27
MPN: 629-000-0305
Arandela, LISA, 5/16
de £1,09
de £1,09
# 28
MPN: 020-026-0764
JUNTA, CUBIERTA TRASERA
de £6,41
de £6,41
# 29
MPN: 27-55267
PLACA DEFLECTOR, CUBIERTA HIPOIDE
de £4,94
de £4,94
# 30
MPN: 694427
TORNILLO, 10-24 UNC X 1/2
Deflector para cubrir
de £0,47
de £0,47
# -
-
SELLO DE ACEITE, PIÑÓN
# -
-
SELLO DE ACEITE, CUARTO EJE
