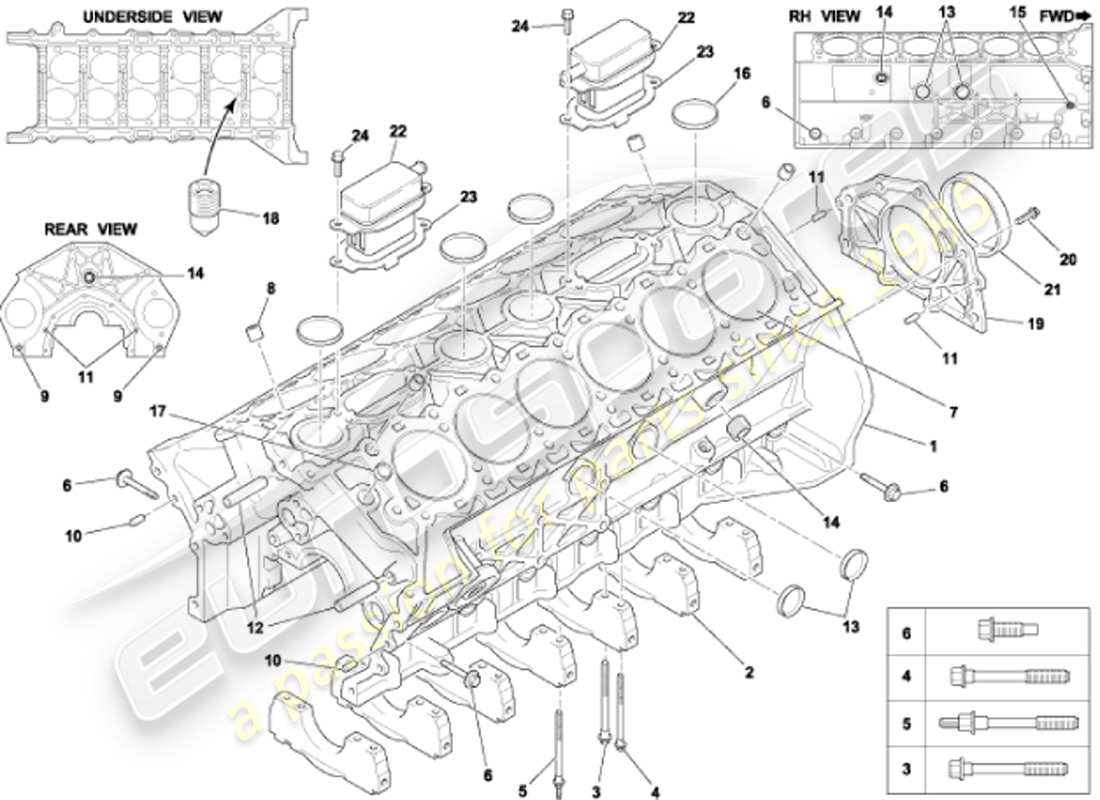

1.1 - BLOQUE CILÍNDRICO
Aston Martin Vanquish (2001) Cylinder Block Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 0
-
ENSAMBLAJE DEL MOTOR
Antes de realizar el pedido de cualquier motor, consulte el boletín 2019.IPSB2019_429
# 0
MPN: 091948
CONJUNTO DEL MOTOR, MENOS PLACA FLEXIBLE
de £20.433,91
de £20.433,91
# 0
MPN: 091766
CONJUNTO DEL MOTOR, MENOS PLACA FLEXIBLE
Vencer S de (V) 501506
de £17.101,29
de £17.101,29
# 1
MPN: 1R12-01-10055
ENSAMBLAJE DEL BLOQUE DE CILINDROS
# 1
MPN: 5R13-6010-AA
ENSAMBLAJE DEL BLOQUE DE CILINDROS
Vencer S de (V) 501506
# 1
MPN: 1R12-01-10056
BLOQUE DE CILINDROS, MECANIZADO
# 1
MPN: 1R1E-6015-AB
BLOQUE DE CILINDROS, MECANIZADO
Vencer S de (V) 501506
# 2
MPN: 01-84990
TAPA, COJINETE PRINCIPAL
No se suministra por separado
# 3
MPN: 01-84991
PERNO, FLG, M10, TAPAS DE COJINETE
SIEMPRE REEMPLAZAR. NO REUTILIZAR
# 4
MPN: 01-84992
PERNO, FLG, M8, TAPAS DE COJINETE, EXTERIOR
SIEMPRE REEMPLAZAR. NO REUTILIZAR
# 5
MPN: 01-85133
PERNO ESPARRAGO, TAPAS DE COJINETE, EXTERIOR
SIEMPRE REEMPLAZAR. NO REUTILIZAR
de £17,36
de £17,36
# 6
MPN: 4G43-01-10819
PERNO, TAPA DE COJINETE PRINCIPAL
SIEMPRE REEMPLAZAR. NO REUTILIZAR
de £23,64
de £23,64
# 7
MPN: 01-84993
CYLINDER LINER
de £346,88
de £346,88
# 8
MPN: 01-84994
CLAVIJA, 16X19
Culata/bloque
de £0,54
de £0,54
# 9
MPN: 01-84994
CLAVIJA, 16X19
Transmisión/bloqueo
de £0,54
de £0,54
# 10
MPN: 01-84995
CLAVIJA, 8X18
Cubierta/bloque frontal
de £0,70
de £0,70
# 11
MPN: 01-84995
CLAVIJA, 8X18
Retenedor/bloque del sello trasero
de £0,70
de £0,70
# 12
MPN: 01-84996
CLAVIJA, 10X49.25
Guía/bloque de cadena
de £1,65
de £1,65
# 13
MPN: 01-84997
ENCHUFE, TAZA, 1.25
Dos a cada lado del bloque
de £3,12
de £3,12
# 14
MPN: 01-84998
TAPÓN, TUBO, 3/4X14
de £1,00
de £1,00
# 15
MPN: 01-84999
TAPÓN, TUBO, CORTO, 1/4X18 PTF
# 16
MPN: 01-85000
TAPON DE TAPÓN, NÚCLEO DE AGUA
de £10,13
de £10,13
# 17
MPN: 01-85001
COPA DE TAPÓN, EXPANSIÓN
de £4,77
de £4,77
# 18
MPN: 01-85002
SQUIRTER DE ACEITE DE PISTÓN
# 19
MPN: 01-85003
RETENEDOR, SELLO DE ACEITE DEL CIGÜEÑAL
de £148,30
de £148,30
# 20
MPN: 699097
PERNO, M6X27.5
de £0,72
de £0,72
# 21
MPN: 1R12-01-10434
SELLO, ACEITE TRASERO DEL CIGÜEÑAL
de £28,41
de £28,41
# 21
MPN: 4G43-01-10194
ESLINGA, SELLO TRASERO
Vencer S de (V) 501506
de £19,50
de £19,50
# 22
MPN: 01-85005
CONJUNTO DEL SEPARADOR DE ACEITE
# 22
MPN: 4G43-01-10836
CONJUNTO DEL SEPARADOR DE ACEITE
Vencer S de (V) 501506
Sustitución
Sustitución
# 23
MPN: 01-85006
JUNTA, SEPARADOR DE ACEITE A BLOQUE DE CILINDROS
# 23
MPN: 1R12-01-10487
JUNTA, SEPARADOR DE ACEITE A BLOQUE DE CILINDROS
Vencer S de (V) 501506
de £10,41
de £10,41
# 24
MPN: 702542
TORNILLO, M6X20
de £0,79
de £0,79
