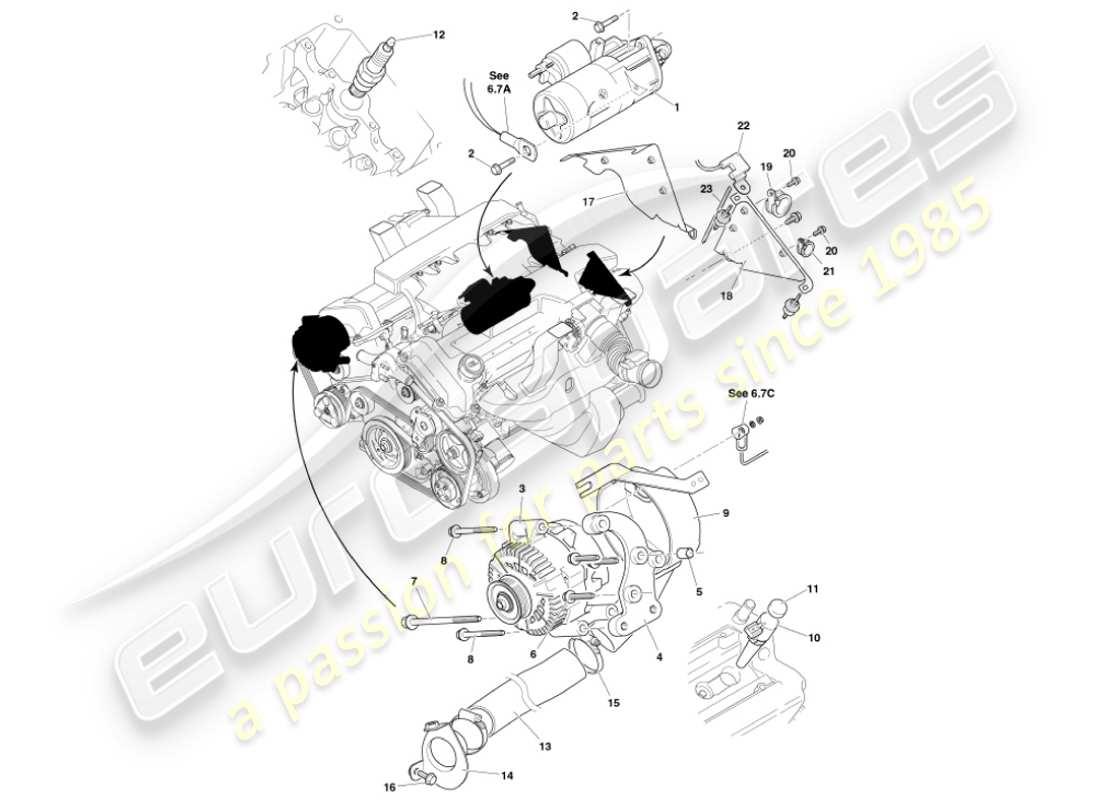

1.9 - Componentes eléctricos del motor
Aston Martin Vanquish (2001) Engine Electrical Components Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 09-85122
Motor de arranque
# 2
MPN: 700213
PERNO, FLG, M10X40
# 3
MPN: 4R13-10300-AA
GENERADOR
# 4
MPN: 1R12-09-10075
SOPORTE, GENERADOR
# 4
MPN: 1R1E-10039-AC
SOPORTE, GENERADOR
Vencer S de (V) 501506
# 5
MPN: 697759
CLAVIJA HUECA, 14.0X17.5
Soporte del generador a la culata del cilindro
# 6
MPN: 700981
PERNO, FLG, M10X45
Soporte del generador a la culata del cilindro
de £3,66
de £3,66
# 7
MPN: 700139
PERNO, M10X155
Generador al soporte
de £24,44
de £24,44
# 8
MPN: W707197-S437
PERNO Y Arandela, M10X97.5
Generador al soporte
# 9
MPN: 4R13-10C392-AA
CONJUNTO DE PROTECCIÓN TÉRMICA, GENERADOR
# 10
MPN: 07-85127
BOBINA DE ENCENDIDO Y CONJUNTO DE BOTA
de £108,03
de £108,03
# 11
-
PARACHOQUES, BOBINA DE ENCENDIDO Y MALETERO
NSS Parte del artículo 10
# -
-
ARNÉS DE PUENTE
# -
-
CLIP DE SILLÍN
# 12
MPN: 07-85126
BUJÍA
de £25,19
de £25,19

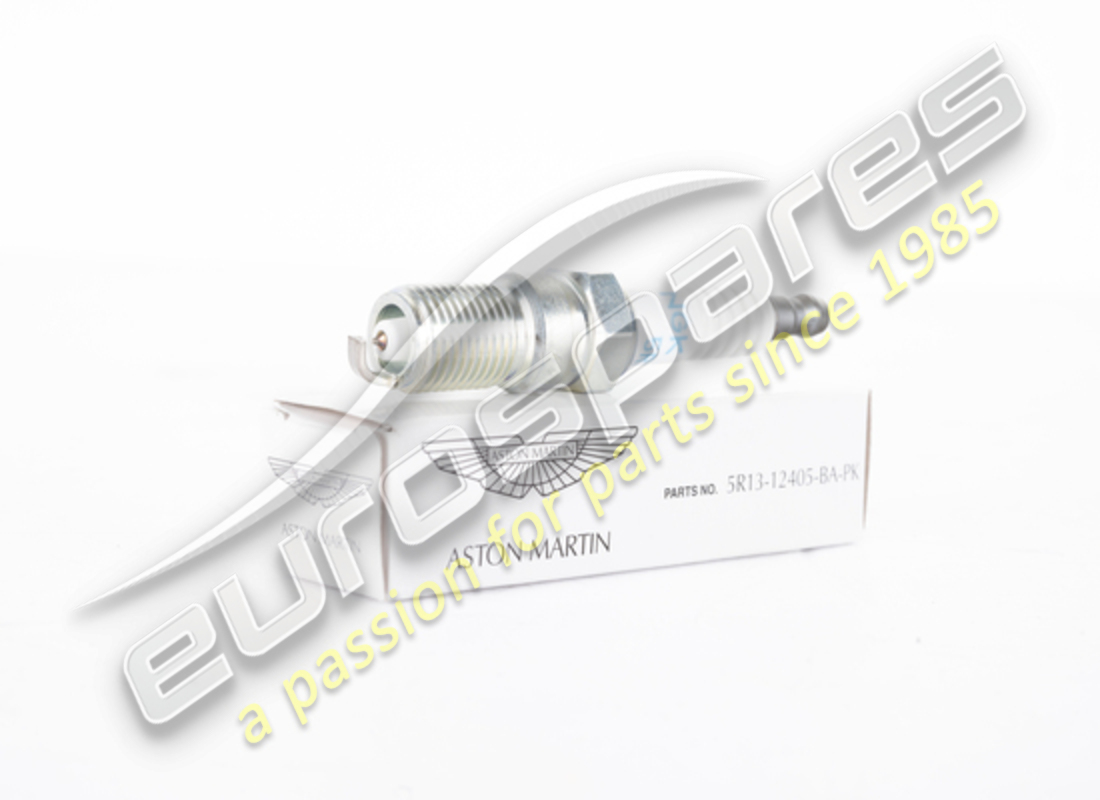

# 12
MPN: 5R13-12405-BA
BUJÍA
Vencer S de (V) 501506
de £23,41
de £23,41
# 13
MPN: 1R12-370806-AA
CONDUCTO, PROTECCIÓN TÉRMICA DEL GENERADOR
de £41,49
de £41,49
# 14
MPN: 1R12-372293-AA
SOPORTE, CONDUCTO DE ENFRIAMIENTO DEL GENERADOR
# 15
MPN: 697168
CLIP, MANGUERA, IMPULSOR SIN FIN
de £2,11
de £2,11
# -
-
CORREA DE AMARRE, ALTA TEMPERATURA
# 16
MPN: 700122
Tornillo, bandera, M6X25
# -
-
Arandela, LISA, M6X18X0.9
# -
-
Arandela, BLOQUEO, M8
# -
-
TUERCA, M8
# -
-
P CLIP, 45MM
# -
-
Tornillo, bandera, M6X16
# 17
MPN: 4R13-14A004-CA
CONJUNTO DE SOPORTE, MONTAJE DEL MAZO DE CABLEADO
# 18
MPN: 4R13-14A004-BA
CONJUNTO DE SOPORTE, MONTAJE DEL MAZO DE CABLEADO
# 19
MPN: 695394
CLIP, TUBO
RHD
de £12,37
de £12,37
# 19
MPN: 699750
CLIP, TUBO
LHD
de £1,88
de £1,88
# 20
MPN: 700126
Tornillo, bandera, M6X20
de £1,87
de £1,87
# 21
MPN: 699634
CLIP, TUBO
de £1,34
de £1,34
# 22
MPN: 07-85128
TAPA, SUPRESIÓN DE RADIO
# 22
MPN: 37-82033
PROTECTOR DE BORDES
de £0,47
de £0,47
