3.1 - Caja de cambios y embrague ASM

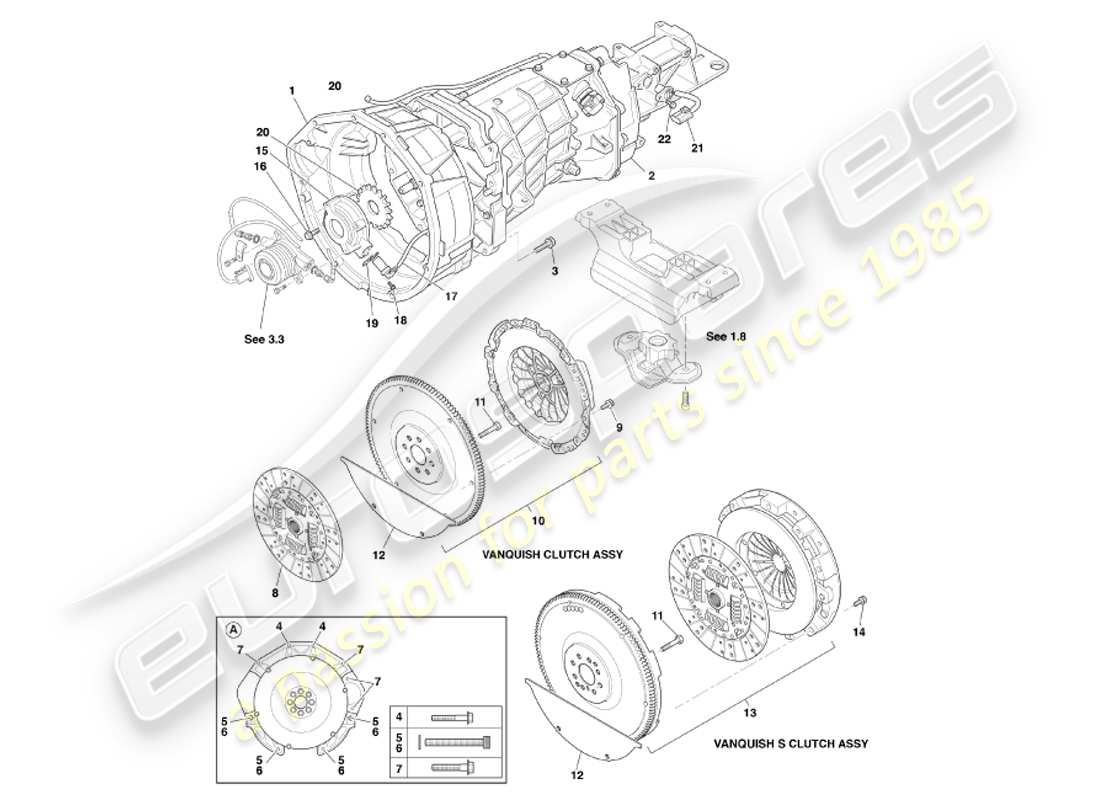

Aston Martin Vanquish (2001) ASM Gearbox & Clutch Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 0
MPN: 1R12-41-10330
CAJA DE CAMBIOS 6 VELOCIDAD, SECO
# 0
MPN: 1R13-7003-EA
CONJUNTO 6 ENSAMBLAJE TREMEC DE VELOCIDAD T56
# 0
MPN: 4R13-7003-FA
CONJUNTO 6 ENSAMBLAJE TREMEC DE VELOCIDAD T56
Vencer S de (V) 501506
# 1
MPN: 1R12-41-10176
CARCASA, EMBRAGUE
de £1.775,08
de £1.775,08
# -
-
CAJA DE CAMBIOS 6 VELOCIDAD
# 2
MPN: 41-121996-AA
CONJUNTO DE TRANSMISIÓN, 6 VELOCIDAD, MANUAL
# 3
MPN: 697782
PERNO, FLG, M10X30
Transmisión a campana
# 4
MPN: 702338
PERNO, FLG
# 5
MPN: 698921
PERNO, TAPA SKT, M10X90
de £1,55
de £1,55
# 6
MPN: 698879
Arandela
de £0,47
de £0,47
# 7
MPN: 697821
PERNO, FLG, M10X40
2 para motor de arranque
# 7
-
CONJUNTO DE EMBRAGUE, COMPRENDE LOS ARTÍCULOS 8 - 10
Utilice el artículo 13, ya no está disponible
# 8
-
CONJUNTO DE PLACA IMPULSADA, EMBRAGUE
Utilice el artículo 13, ya no está disponible
# 9
MPN: 701420
TORNILLO M8X20, PRESIONAR, PLACA AL VOLANTE
Derrota hasta (V) 501505
# 9
MPN: 697164
Arandela, BLOQUEO, M8
Derrota hasta (V) 501505
de £0,47
de £0,47
# 10
-
CONJUNTO DE VOLANTE Y EMBRAGUE, EQUILIBRADO
Utilice el artículo 13, ya no está disponible
# 11
MPN: 697786
PERNO, M10X30
SIEMPRE REEMPLAZAR. NO REUTILIZAR. Volante al cigüeñal
de £7,71
de £7,71
Esta pieza reemplaza el número de pieza. 697786-PK
# 11
MPN: 1R12-41-10177
PASADOR
de £6,53
de £6,53
# 12
MPN: 42-122008-AA
PLACA, CUBIERTA TRASERA DEL MOTOR
de £44,26
de £44,26
# 13
MPN: 1R12-11-10474
TAPA DE EMBRAGUE, PLACA IMPULSADA Y CONJUNTO DE VOLANTE
Vencer S de (V) 501506
de £4.386,91
de £4.386,91
# 14
MPN: 702338
TORNILLO, FLG, M10X55, PLACA DE PRESIÓN AL VOLANTE
Vencer S de (V) 501506
# 15
MPN: 1R12-41-10198
Adaptador unidad CSC
# 16
MPN: 700126
PERNO, M6X20
de £1,77
de £1,77
# 17
MPN: 1R12-41-10199
SENSOR, VELOCIDAD DEL EJE DE ENTRADA
de £142,13
de £142,13
# 18
MPN: 700674
PERNO, M6X15
# 19
MPN: 700675
SUJETADOR, RETENCION DEL SENSOR
# 20
MPN: 1R12-41-10200
RUEDA TONAL
de £686,20
de £686,20
# 21
MPN: 1R12-41-10709
SENSOR, VELOCIDAD DEL EJE DE SALIDA
de £479,47
de £479,47
# 22
MPN: 700674
PERNO, M6X15
# -
-
PERNO, PLACA H A CAJA DE CAMBIOS
# -
-
SELLO DE ACEITE, EJE DE ENTRADA
# -
-
SELLO DE ACEITE, EJE DE COLA
# -
-
CUERPO PRINCIPAL, CONJUNTO DE SENSOR PLCD, (POSICIÓN DE ENGRANAJE)
# -
-
JUNTA, MODIFICADA, SENSOR DE CAMBIO DE ENGRANAJES
# -
-
PERNO, M6X16
# -
-
LUBRICANTE, TRANSMISIÓN MANUAL, TEXACO 1863
# -
-
SOPORTE, SENSOR DE POSICION DE EMBRAGUE
# -
-
TAPÓN CIERRE, CAJA DE CAMBIOS
# -
-
TUBO, RESPIRADERO, TRANSMISION
