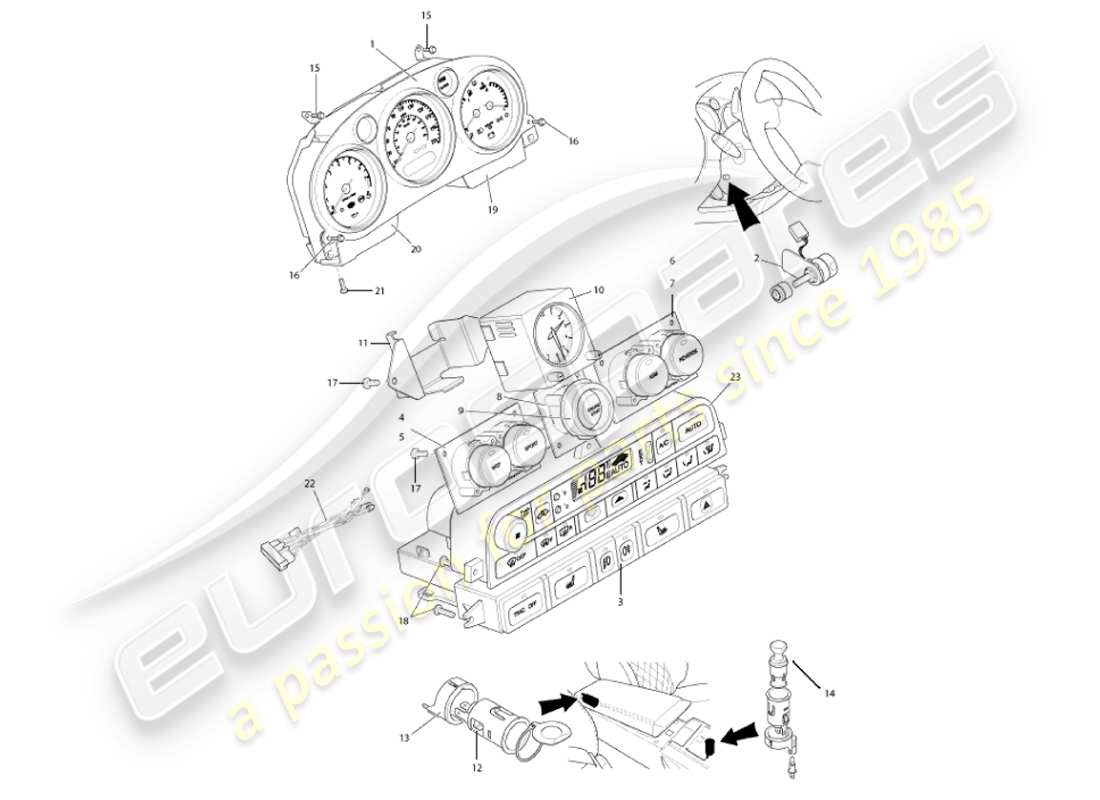

6.6A - Instrumentos y controles
Aston Martin Vanquish (2001) Instruments & Controls Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-370202-AC
PAQUETE DE INSTRUMENTOS, MPH
Hasta (V) 501285, sin lente frontal.
# 1
MPN: 4R12-370202-AA
PAQUETE DE INSTRUMENTOS, MPH
Desde (V) 501286, sin lente frontal.
# 1
MPN: 1R12-370203-AC
PAQUETE DE INSTRUMENTOS, KMH
Hasta (V) 501285, sin lente frontal.
# 1
MPN: 4R12-370203-AA
PAQUETE DE INSTRUMENTOS, KMH
Desde (V) 501286, sin lente frontal.
Sustitución
Sustitución
# -
-
TORNILLO, M5X16
# -
-
Tornillo, bandera, M5X12
# 2
-
INTERRUPTOR DE REGULACIÓN (PARTE DEL CAPO DE DIRECCIÓN INFERIOR)
-N / A
# -
-
TIRA DE ESPUMA ANTI SONAJERO
# 3
MPN: 1R12-37-10030
MÓDULO DE INTERRUPTOR, CONSOLA CENTRAL, (NIEBLA)
# 3
MPN: 1R12-37-10031
PAQUETE DE INTERRUPTORES, CONSOLA CENTRAL, ASIENTOS SIN CALEFACCIÓN
de £142,64
de £142,64
# -
-
TORNILLO, N°6X21 ST PAN POSI
# -
-
CLIP, AGUJA, NO.6
# 4
MPN: 1R12-374096-AB
CONJUNTO DE BOTÓN, RHD LS
RHD
de £619,14
de £619,14
# 5
MPN: 1R12-374097-AB
CONJUNTO DE BOTÓN, LHD RS
LHD
de £631,50
de £631,50
# 6
MPN: 1R12-374098-AB
CONJUNTO DE BOTÓN, RHD RS
RHD
# 6
MPN: 1R12-374099-AB
CONJUNTO DE BOTÓN, LHD LS
LHD
# 7
MPN: 6G33-7J175-AB
INTERRUPTOR DE MARCHA ATRÁS, SÓLO CONJUNTO
Vencer S de (V) 501506
# -
-
INTERRUPTOR, MODO ASM
Vencer S de (V) 501506
# -
-
INTERRUPTOR CORPORATIVO, MODO DEPORTIVO
Vencer S de (V) 501506
# -
-
SWITCH CORPORATIVO, MODO WSP
Vencer S de (V) 501506
# 8
MPN: 1R12-374100-AB
CONJUNTO DE BOTÓN DE ARRANQUE ILUMINADO
Hasta (V) 501285 Ver siguiente línea
# -
-
KIT, BOTÓN DE ARRANQUE, INCLUYE EL ÚLTIMO INTERRUPTOR
Reemplaza a 1R12-374100-AB
# -
-
SOPORTE, INTERRUPTOR DE BOTÓN DE ARRANQUE
De (V) 501286
# -
-
INTERRUPTOR DE ARRANQUE
De (V) 501286
# 9
MPN: 1R12-374101-AB
ANILLO DEL BISEL
Hasta (V) 501285
de £67,37
de £67,37
# -
-
TORNILLO, ST, 2.9X9.5 PAN HD
# -
-
TORNILLO, SF
# 10
MPN: 1R12-372207-AA
RELOJ
de £244,73
de £244,73
# 11
MPN: 1R12-834614-AB
SOPORTE, RELOJ
de £22,68
de £22,68
# -
-
SELLO
# -
-
TORNILLO, M4X8
# -
-
CARCASA ENCENDEDOR DE CIGARROS, (MODIFICADO)
# 12
MPN: 37-122791-AA
CONJUNTO DE TOMA AUXILIAR
de £51,84
de £51,84
# 13
MPN: 1R12-834821-AA
SOPORTE DE SUJECIÓN, TOMA AUXILIAR
Hasta (V) 500515 + 500522-525
de £11,00
de £11,00
# -
-
CABLE DE ENLACE, TOMA AUXILIAR
Hasta (V) 500515 + 500522-525
# 14
MPN: 98AG-15052-CB
ELEMENTO, ENCENDEDOR DE CIGARROS
# -
-
TOMA DEL ENCENDEDOR DE CIGARROS
# 15
MPN: 700256
Tornillo, bandera, M5X8
# 16
MPN: 700109
TORNILLO, M5X16
de £0,78
de £0,78
# 17
MPN: 700160
TORNILLO, M4X8 PAN
# 18
MPN: 700100
TORNILLO, M4X12 PAN
de £0,47
de £0,47
# 19
MPN: 1R12-372110-AA
TAPA DE CABLE, PANEL DE INSTRUMENTOS, DERECHO
de £5,05
de £5,05
# 20
MPN: 1R12-372111-AA
TAPA DE CABLE, PANEL DE INSTRUMENTOS, IZQUIERDO
de £5,05
de £5,05
# 21
MPN: 700110
TORNILLO, N°6X3/8
de £2,07
de £2,07
# 22
MPN: 1R12-372200-AB
ARNÉS, INTERRUPTORES ASM
de £95,14
de £95,14
# -
-
CORREA DE AMARRE, FUGAS DE TIERRA SEGURAS
RHD
# 23
MPN: 1R12-37-10272
Panel, control de aire acondicionado, pantalla frontal sin calefacción
de £1.438,83
de £1.438,83
# 23
MPN: 1R12-37-10273
Panel, control de aire acondicionado, parabrisas calefactable
de £2.333,41
de £2.333,41
# -
-
PANEL DE INTERRUPTORES, PUERTA DEL CONDUCTOR
# -
-
PANEL DE INTERRUPTORES, PUERTA DE PASAJEROS
# -
-
SELLO, FACIA IP SUPERIOR
