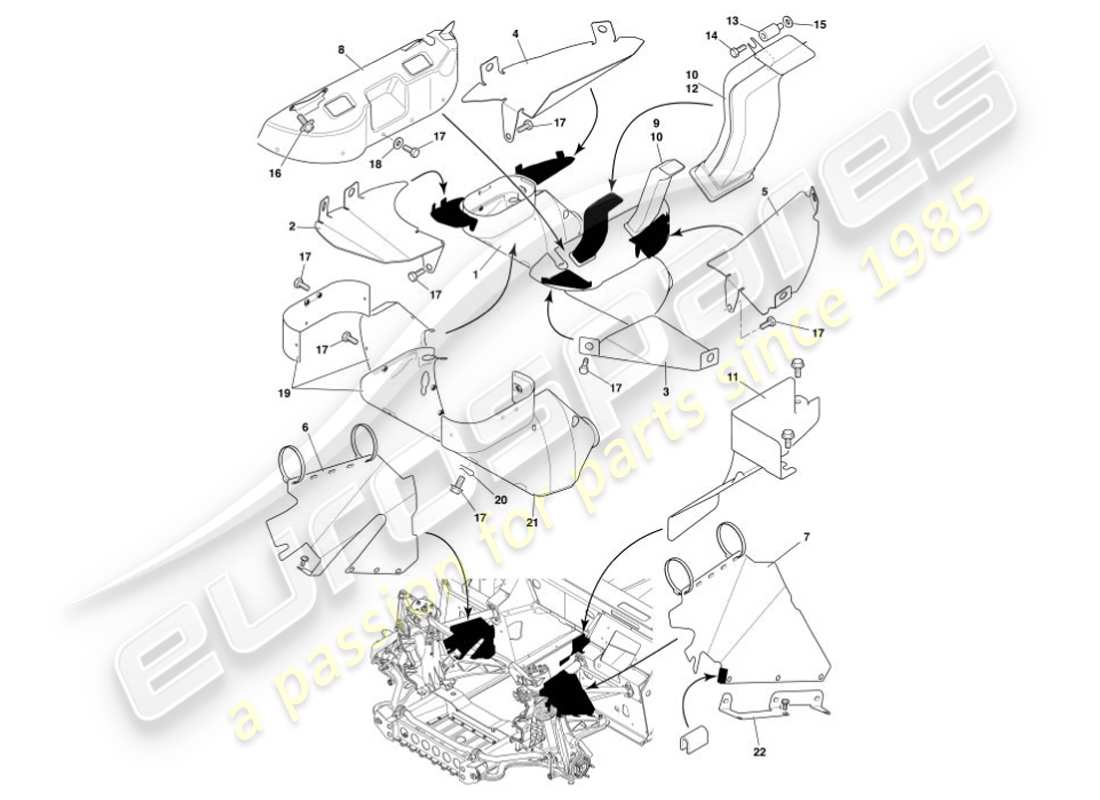

7.8D3 - Deflectores y escudos térmicos
Aston Martin Vanquish (2001) Heat Deflectors & Shields Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-861674-AF
CONJUNTO DE PROTECCIÓN TÉRMICA, CATALIZADOR, DERECHO
# 1
MPN: 1R12-861675-AF
CONJUNTO DE PROTECCIÓN TÉRMICA, CATALIZADOR, IZQUIERDO
# 2
MPN: 4R13-5F237-AA
CONJUNTO DEFLECTOR DE CALOR, DELANTERO, DERECHO
de £86,55
de £86,55
# 3
MPN: 4R13-5F237-BA
CONJUNTO DEFLECTOR DE CALOR, DELANTERO, IZQUIERDO
de £86,55
de £86,55
# 4
MPN: 4R13-5F238-AA
CONJUNTO DEFLECTOR DE CALOR, TRASERO, DERECHO
de £94,43
de £94,43
# 5
MPN: 4R13-5F238-BA
CONJUNTO DEFLECTOR DE CALOR, TRASERO, IZQUIERDO
de £167,20
de £167,20
# 6
MPN: 1R12-863722-AC
PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR, DERECHO
RHD
de £70,27
de £70,27
# 6
MPN: 5R13-6A738-AA
PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR, DERECHO
RHD Vanquish S Desde (V) 501506
de £40,74
de £40,74
# 6
MPN: 1R12-863720-AC
PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR, DERECHO
LHD
de £78,70
de £78,70
# 6
MPN: 5R13-6A738-BA
PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR, DERECHO
LHD Vanquish S Desde (V) 501506
# 7
MPN: 1R12-863723-AC
PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR, IZQUIERDO
RHD
de £46,70
de £46,70
# 7
MPN: 1R12-863721-AC
PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR, IZQUIERDO
LHD
de £45,80
de £45,80
# 8
MPN: 4R13-5E290-AA
PROTECCIÓN TÉRMICA, ESCAPE, SUPERIOR, DERECHA
# 8
MPN: 4R13-5E291-AA
PROTECCIÓN TÉRMICA, ESCAPE, SUPERIOR, IZQUIERDA
# 9
MPN: 1R12-864036-AB
CHIMENEA, TRASERA DERECHA
de £950,66
de £950,66
# 9
MPN: 1R12-864037-AB
CHIMENEA, TRASERA IZQUIERDA
de £503,26
de £503,26
# 10
MPN: 1R12-862742-AA
JUNTA DE CHIMENEA
de £7,16
de £7,16
# 11
MPN: 1R12-372683-AC
CAJA DE FUSIBLES DEL PROTECCIÓN TÉRMICA
LHD
# 12
MPN: 1R12-864034-AB
CHIMENEA, DELANTERO DERECHO
de £123,99
de £123,99
# 12
MPN: 1R12-864035-AB
CHIMENEA, DELANTERO IZQUIERDO
de £511,74
de £511,74
# -
-
CLIP P
# 13
MPN: 699688
AISLADOR
# 14
MPN: 695857
TORNILLO DE CABEZA, M6X8
de £1,45
de £1,45
# 15
MPN: 699706
Arandela, SPRF
# 16
MPN: 700123
PERNO, FLG, M8X16
# 17
MPN: 703217
PERNO, M6X12 ST AWL
de £7,81
de £7,81
# 18
MPN: 699733
Arandela, M6 ST STL
de £0,47
de £0,47
# 19
MPN: 4R13-5F254-AA
PROTECCIÓN TÉRMICA, ESCAPE, INTERIOR INFERIOR, DERECHA
# 19
MPN: 4R13-5F255-AA
PROTECCIÓN TÉRMICA, ESCAPE, INTERIOR INFERIOR, IZQUIERDA
# 20
MPN: 4G43-2K175-AA
SUJETADOR, PROTECCIÓN TÉRMICA DE ESCAPE
# 20
MPN: 4R13-5253-AA
ACORTAR
# 21
MPN: 4R13-5F254-BA
PROTECCIÓN TÉRMICA, ESCAPE, EXTERIOR, DERECHA
# 21
MPN: 4R13-5F255-BA
PROTECCIÓN TÉRMICA, ESCAPE, EXTERIOR, IZQUIERDA
# -
-
Arandela
# 22
MPN: 1R12-864320-AA
SOPORTE, PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR
de £17,91
de £17,91
# 22
MPN: 1R12-864321-AA
SOPORTE, PROTECCIÓN TÉRMICA, COMPARTIMIENTO DEL MOTOR
de £17,91
de £17,91
# -
-
TORNILLO, FLG, M5X12, FIJACIÓN DEL PROTECTOR TÉRMICO
Vencer S de (V) 501506
# -
-
CLIP, 1 3/4X2 1/4, FIJACIÓN DEL PROTECTOR TÉRMICO
Vencer S de (V) 501506
# -
-
PERNO, M6X16, FIJACIÓN DEL PROTECTOR TÉRMICO
Vencer S de (V) 501506
