Eurospares Ver todo
-part-diagram-1.5.webp)

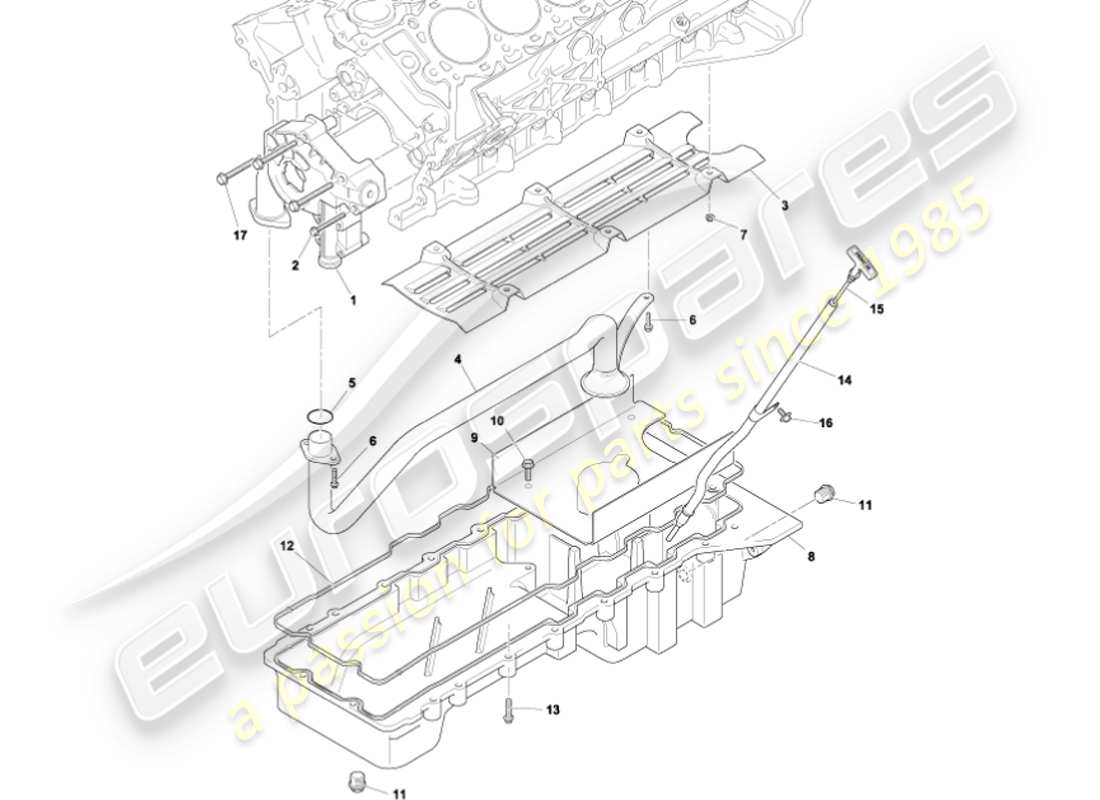

1.5 - Bomba de aceite y sumidero
Aston Martin Vanquish (2002) Oil Pump & Sump Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-04-10072
CONJUNTO DE BOMBA DE ACEITE
# 1
MPN: 1R1E-6621-AC
CONJUNTO DE BOMBA DE ACEITE
Vencer S de (V) 501506
# 2
MPN: 697744
PERNO, M6X27.5
Bomba de aceite al bloque de cilindros
de £1,45
de £1,45
# 3
MPN: 04-85377
BANDEJA DE VIENTO
# 4
MPN: 04-85369
CONJUNTO DEL TUBO DE RECOGIDA DE ACEITE
de £667,38
de £667,38
# 5
MPN: 1R12-04-10073
ANILLO O
Tubo de recogida a bomba de aceite
de £2,96
de £2,96
# 6
MPN: W505584-S437
PERNO, M6X20 PIL HD PAN 8
# 7
MPN: 697820
TUERCA, FLG, M6, CORREDOR LIBRE
Bandeja antiviento y mampara para bloquear.
# 8
MPN: 04-85370
CONJUNTO DEL CÁRTER DE ACEITE
# 9
MPN: 04-85378
DEFLECTOR, CÁRTER DE ACEITE
de £209,02
de £209,02
# 10
MPN: N605891-S437
PERNO, FLG, M6X18.5
Deflector al cárter de aceite
# 11
MPN: 697748-PK
TAPÓN, DRENAJE, CÁRTER DE ACEITE
Paquete de 10
Sustitución
Sustitución
# 12
MPN: 04-85092
JUNTA, CÁRTER DE ACEITE
de £75,68
de £75,68
# 13
MPN: 699093
PERNO, FLG, M8X45
Sumidero para bloquear
# 14
MPN: 1R12-04-10074
CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE
de £51,67
de £51,67
# 15
MPN: 04-85566
CONJUNTO INDICADOR, NIVEL DE ACEITE
de £70,89
de £70,89
# 16
MPN: 697747
PERNO Y Arandela, M6X20, BRIDA HEXAGONAL
de £15,95
de £15,95
# 17
MPN: 697750
PERNO, M8X70
Bomba de aceite al bloque de cilindros
de £2,65
de £2,65
# -
-
ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR
