4.4 - Dirección asistida

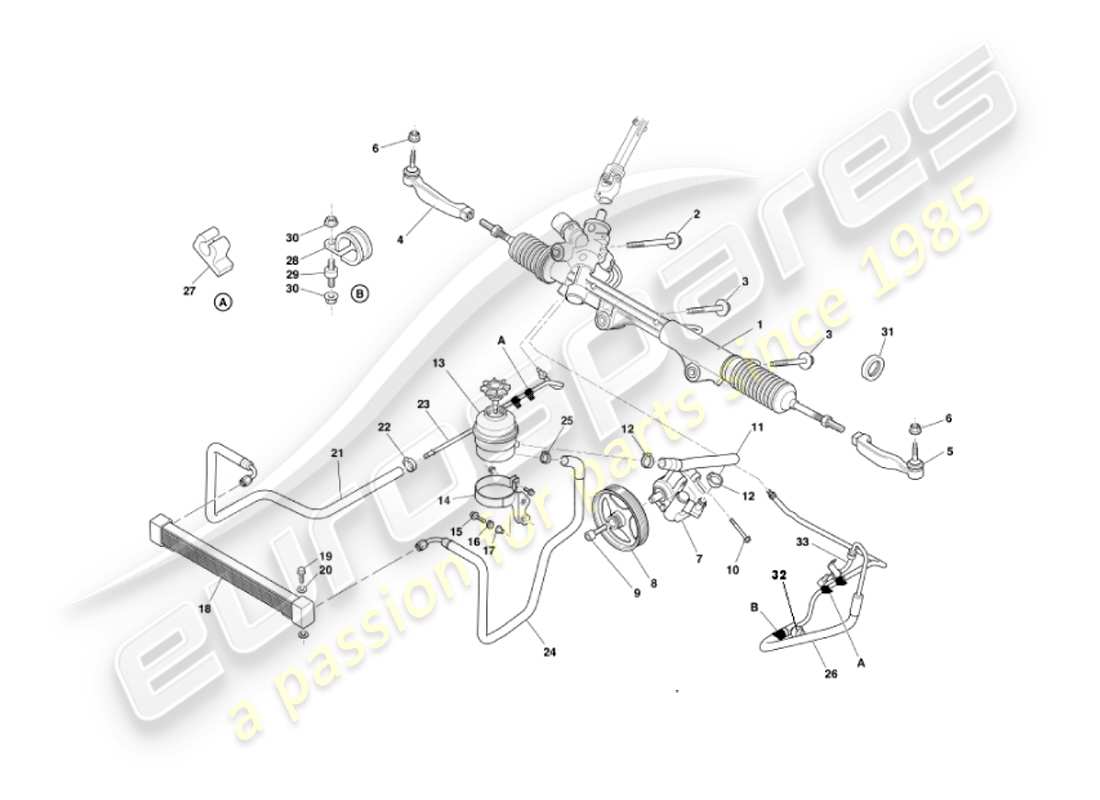

Aston Martin Vanquish (2002) Power Steering Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-242288-AD
CONJUNTO DE CREMALLERA DE DIRECCIÓN, COMPLETO
RHD
# 1
MPN: 4R12-256284-AA
CONJUNTO DE CREMALLERA DE DIRECCIÓN, COMPLETO
RHD (opción SVO) / Vanquish S Desde (V) 501506
de £3.394,42
de £3.394,42
# 1
MPN: 1R12-242289-AD
CONJUNTO DE CREMALLERA DE DIRECCIÓN, COMPLETO
LHD
de £1.967,09
de £1.967,09
# 1
MPN: 4R12-256285-AA
CONJUNTO DE CREMALLERA DE DIRECCIÓN, COMPLETO
LHD (opción SVO) / Vanquish S Desde (V) 501506
de £3.479,29
de £3.479,29
# -
-
FUNDA DE LA CREMALLERA DE DIRECCIÓN, IZQUIERDA
# -
-
FUNDA DE LA CREMALLERA DE DIRECCIÓN, DERECHA
# 2
MPN: 699874
PERNO Y Arandela, M12X151.7
de £2,53
de £2,53
# 3
MPN: 700988
FLG DE PERNO, M12X90
de £5,20
de £5,20
# 4
MPN: 1R12-24-10101
CONJUNTO EXTREMO, VARILLA DE CONEXIÓN DEL BRAZO DE DIRECCIÓN, DERECHA
de £104,82
de £104,82
# 5
MPN: 1R12-24-10102
CONJUNTO EXTREMO, VARILLA DE CONEXIÓN DEL BRAZO DE DIRECCIÓN, IZQUIERDA
de £104,82
de £104,82
# -
-
EXTREMO DE LA VARILLA DE PISTA
(opción SVO)/Vanquish S De (V) 501506
# 6
MPN: 699876
TUERCA,FLG, M12
Sustitución
Sustitución
# 6
MPN: 703136-PK
TUERCA, M14X1.5 NYLOC
Paquete de 2 (opción SVO)/Vanquish S
de £4,71
de £4,71
# 7
MPN: 1R12-24-10103
BOMBA, DIRECCION ASISTIDA
# 8
MPN: 24-85419
POLEA, BOMBA DE DIRECCION ASISTIDA
# 9
-
TORNILLO, TAPA HD
# 10
MPN: 699131
PERNO, PILOTO FLG, M8X70
Bomba P/S al bloque de cilindros
de £1,83
de £1,83
# 11
MPN: 1R12-240484-AF
MANGUERA DE DEPÓSITO A BOMBA
de £76,25
de £76,25
# 12
MPN: JHC400401
CLIP, MANGUERA
# 13
MPN: 1R12-242727-AA
DEPÓSITO DE ACEITE HIDRÁULICO
# 14
MPN: 1R12-242415-AB
CONJUNTO DE SOPORTE, DEPÓSITO PAS
de £26,24
de £26,24
# -
-
Tornillo, bandera, M6X16
# 15
MPN: 700145
PERNO, FLG, M6X30
# 16
MPN: 32-80356
OJAL
de £3,50
de £3,50
# 17
MPN: 700119
ESPACIADOR
de £0,73
de £0,73
# 18
MPN: 1R12-442060-AA
MATRIZ, ENFRIADOR DE ACEITE
de £1.348,17
de £1.348,17
# -
-
CONJUNTO DEL ENFRIADOR PAS
Vencer S de (V) 501506
# 19
MPN: 700149
PERNO, BRIDA HEXAGONAL, M8X30
de £11,66
de £11,66
# 20
MPN: 700150
Arandela, LISA, M8
de £0,54
de £0,54
# 21
MPN: 1R12-243791-AB
CONJUNTO DE MANGUERA, TUBO DE ESTANTE AL ENFRIADOR DE PASO
de £417,15
de £417,15
# 21
MPN: 1R12-245731-AA
CONJUNTO DE MANGUERA, TUBO DE ESTANTE AL ENFRIADOR DE PASO
Coches de Medio Oriente
de £230,17
de £230,17
# 21
MPN: 5R13-3A713-AA
CONJUNTO DE MANGUERA, TUBO DE ESTANTE AL ENFRIADOR DE PASO
Vencer S de (V) 501506
de £751,50
de £751,50
# 22
MPN: 699721
CLIP DE MANGUERA OETIKER 21MM DIÁMETRO
de £1,72
de £1,72
# 23
MPN: 1R12-240482-AE
CONJUNTO DE TUBO, RETORNO DE ESTANTE
RHD
de £74,19
de £74,19
# 23
MPN: 1R12-241388-AE
CONJUNTO DE TUBO, RETORNO DE ESTANTE
LHD
de £84,55
de £84,55
# 24
MPN: 1R12-243790-AC
CONJUNTO DE MANGUERA, ENFRIADOR A BOTELLA PAS
de £578,38
de £578,38
# 24
MPN: 1R12-245732-AC
CONJUNTO DE MANGUERA, ENFRIADOR A BOTELLA PAS
Coches de Medio Oriente
# 24
MPN: 5R13-3E525-AA
CONJUNTO DE MANGUERA, ENFRIADOR A BOTELLA PAS
Vencer S de (V) 501506
de £159,70
de £159,70
# 25
MPN: 699721
CLIP DE MANGUERA OETIKER 21MM DIÁMETRO
de £1,72
de £1,72
# 26
MPN: 1R12-240485-AE
CONJUNTO DE MANGUERA, LÍNEA DE PRESIÓN PAS
RHD
de £158,98
de £158,98
# 26
MPN: 1R12-241387-AE
CONJUNTO DE MANGUERA, LÍNEA DE PRESIÓN PAS
LHD
de £460,90
de £460,90
# 27
MPN: 699710
CLIP, PASA TUBERÍAS AL TRAVESAÑO
de £0,62
de £0,62
# 28
MPN: 699711
CLIP P, 23MM DIÁMETRO X 15XM6
de £1,22
de £1,22
# 29
MPN: 699709
AISLADOR
# 30
MPN: 699877
TUERCA, FLG HEXAGONAL M6
Sustitución
Sustitución
# 31
MPN: 1R12-254454-AB
RESTRICTOR DE VIAJE, CREMALLERA DE DIRECCIÓN
de £66,98
de £66,98
# 31
MPN: 4R12-256292-AA
RESTRICTOR DE VIAJE, CREMALLERA DE DIRECCIÓN
(opción SVO)/Vanquish S De (V) 501506
de £14,04
de £14,04
# -
-
CONJUNTO DE BARRA DE ACOPLAMIENTO, CORTO
# -
-
CONJUNTO DE BARRA DE ACOPLAMIENTO, LARGO
# 32
MPN: 1R12-24-10105
INTERRUPTOR, PRESION BOMBA PAS
de £219,44
de £219,44
# 33
MPN: 1R12-243557-AB
CONJUNTO DE TUBO, TUBO PAS PARA ENGARZAR
# 33
MPN: 4R13-3494-AA
CONJUNTO DE TUBO, TUBO PAS A JUNTA
de £209,02
de £209,02
# -
-
ABRAZADERA, MANGUERA
# -
-
ABRAZADERA, MANGUERA
# -
-
LIQUIDO DE DIRECCION ASISTIDA
