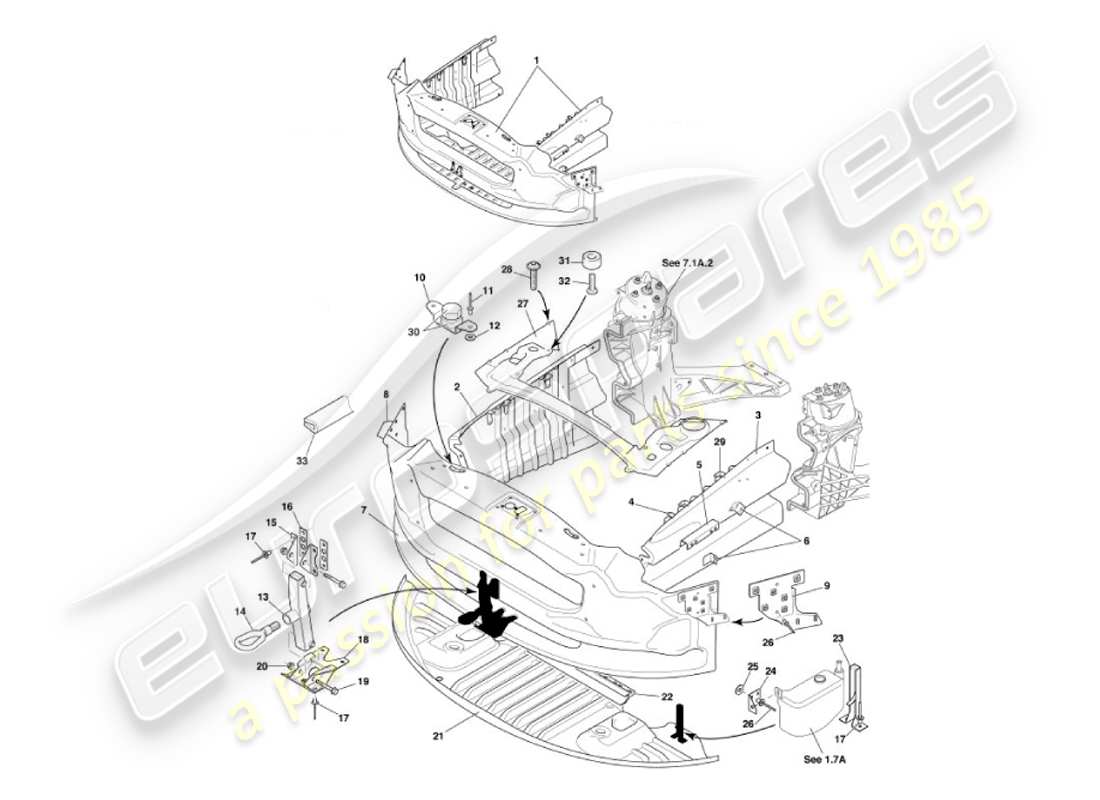

7.1B - Estructura de impacto frontal
Aston Martin Vanquish (2002) Front Impact Structure Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-200621-AL
ESTRUCTURA DE IMPACTO COMPUESTA DELANTERA
Gato estructural. un solo
de £10.972,81
de £10.972,81
# 2
MPN: 1R12-20-10226
ESTRUCTURA DE ACCIDENTE, DERECHA
Gato estructural. un solo
de £2.615,69
de £2.615,69
# 3
MPN: 1R12-20-10227
ESTRUCTURA DE ACCIDENTE, IZQUIERDA
Gato estructural. un solo
de £2.564,42
de £2.564,42
# 4
MPN: 1R12-322774-AA
SOPORTE, PANEL DE RADIADOR SUPERIOR A RIEL
Gato estructural. un solo
de £65,98
de £65,98
# 5
MPN: 1R12-373274-AA
SOPORTE, SOPORTE FARO, DERECHO
Gato estructural. un solo
de £99,83
de £99,83
# 5
MPN: 1R12-373275-AA
SOPORTE, SOPORTE FARO, IZQUIERDO
Gato estructural. un solo
de £99,83
de £99,83
# 6
MPN: 1R12-372954-AB
SOPORTE, MAZO DE CABLES DELANTERO, DERECHO
Gato estructural. un solo
de £37,89
de £37,89
# 6
MPN: 1R12-372955-AB
SOPORTE, MAZO DE CABLES DELANTERO, IZQUIERDO
Gato estructural. un solo
de £37,14
de £37,14
# 7
MPN: 1R12-200079-AJ
PANEL DELANTERO
Gato estructural. un solo
# 8
MPN: 1R12-720174-AF
SOPORTE LATERAL, PARACHOQUES DELANTERO, DERECHO
Gato estructural. un solo
de £33,98
de £33,98
# 9
MPN: 1R12-720173-AF
SOPORTE LATERAL, PARACHOQUES DELANTERO, IZQUIERDO
Gato estructural. un solo
de £32,16
de £32,16
# 10
MPN: 1R12-651799-AB
PLACA DE TUERCA, TOPE DE CAPÓ
de £12,71
de £12,71
# 11
MPN: 699807
REMACHE POP, 4.8X14.5
de £0,47
de £0,47
# 12
MPN: 699615
Arandela, 19X5X1.4
# 13
MPN: 1R12-165738-AA
CONJUNTO DE SOPORTE, ARGOLLA DE REMOLQUE
de £655,13
de £655,13
# 14
MPN: 1R12-162404-AA
OJO DE REMOLQUE
# 15
MPN: 1R12-162688-AA
MONTAJE SUPERIOR, SOPORTE DE ARGOLLA DE REMOLQUE
de £71,88
de £71,88
# 16
MPN: 1R12-162689-AA
PLACA DE RESPALDO, SOPORTE DE ARGOLLA DE REMOLQUE
de £37,92
de £37,92
# 17
MPN: 699513
REMACHE POP
de £1,06
de £1,06
# 18
MPN: 1R12-162687-AA
MONTAJE INFERIOR, SOPORTE DE ARGOLLA DE REMOLQUE
Gato estructural. un solo
de £140,28
de £140,28
# 19
MPN: 700152
PERNO, FLG, M8X55
Gato estructural. un solo
# 20
MPN: 700130
TUERCA, M8
Gato estructural. un solo
de £0,52
de £0,52
# 21
MPN: 1R12-200029-AG
PANEL INFERIOR
Gato estructural. un solo
# 22
MPN: 1R12-201057-AC
RIEL DE MONTAJE, PANEL INFERIOR
Gato estructural. un solo
de £63,42
de £63,42
# 23
MPN: 1R12-322081-AC
SOPORTE, INFERIOR, BOTELLA DE RECUPERACION
Gato estructural. un solo
# 24
MPN: 1R12-322080-AC
SOPORTE, SUPERIOR, BOTELLA DE RECUPERACION
Gato estructural. un solo
de £34,05
de £34,05
# 25
MPN: 699614
Arandela, 22X6.8X2 ST STL
Gato estructural. un solo
de £11,15
de £11,15
# 26
MPN: 699515
REMACHE, HUCK
Gato estructural. un solo
de £1,15
de £1,15
# 27
MPN: 1R12-322822-AG
CONJUNTO DE PANEL, SUPERIOR DE RADIADOR
de £429,88
de £429,88
# 28
MPN: 699818
TORNILLO, FLG TORNILLO DIRECTOR, M6X20
Fijar el panel del radiador
# 29
MPN: 1R12-634010-AA
SOPORTE, SUPERIOR DE PANEL DE RADIADOR, A CUBIERTA DE RIEL, IZQUIERDO
Gato estructural. un solo
de £19,90
de £19,90
# 29
MPN: 1R12-634011-AA
SOPORTE, SUPERIOR DE PANEL DE RADIADOR, A CUBIERTA DE RIEL, DERECHO
Gato estructural. un solo
de £19,90
de £19,90
# -
-
ESCRIBA
Gato estructural. un solo
# -
-
TORNILLO, M6X20 SKT BTN HD
# -
-
Tornillo, bandera, M6X16
# -
-
Arandela, M6, DE GRANDE NEGRO
# -
-
Arandela, LISA, M6X18X0.9
# -
-
TUERCA, FLG, M6
# 30
MPN: 1R12-64-10183
CONJUNTO DE SOPORTE, PARACHOQUES DEL CAPÓ
Gato estructural. un solo
de £36,76
de £36,76
Esta pieza reemplaza el número de pieza. 64-82484
# 31
MPN: 1R12-082144-AA
AISLADOR, CAJA DE AIRE
de £13,77
de £13,77
# 32
MPN: 699810
TORNILLO, M6X8 BOTÓN SKT HD
de £0,89
de £0,89
# 33
MPN: 1R12-324877-AA
ACABADO DE BORDE, PANEL DE RADIADOR
de £6,01
de £6,01
