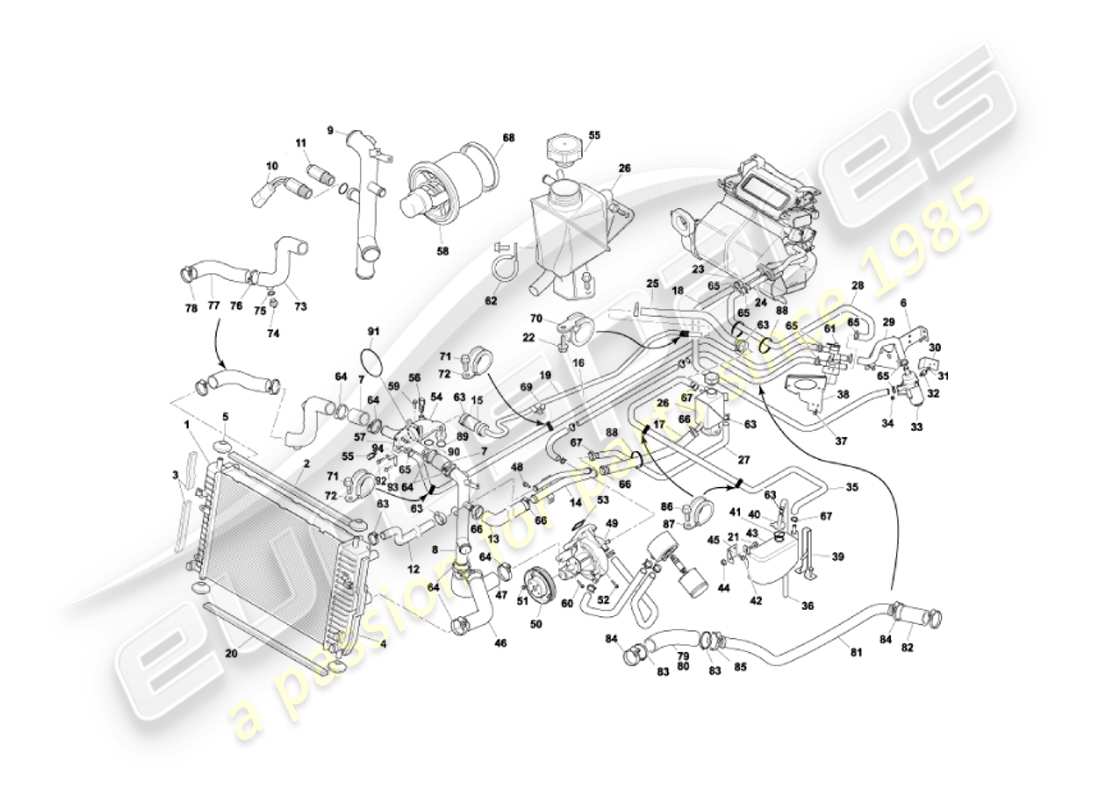

1.7A - Sistema de refrigeración por agua
Aston Martin Vanquish (2003) Water Cooling System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 32-121574-AD
CONJUNTO DEL RADIADOR
de £1.136,26
de £1.136,26
# 1
MPN: 5R13-4190-AA
CONJUNTO DEL RADIADOR - MEDIO ORIENTE
Vanquish S de (V) 501506, comuníquese con Piezas y confirme los detalles del vehículo
de £2.938,33
de £2.938,33
# 1
MPN: 4G43-8C342-AC
CONJUNTO DE RADIADOR Y CONDENSADOR
Vanquish S de (V) 501506, comuníquese con Piezas y confirme los detalles del vehículo
# 1
MPN: 5R13-8C342-AA
CONJUNTO DE RADIADOR Y CONDENSADOR - MEDIO ORIENTE
Vanquish S de (V) 501506, comuníquese con Piezas y confirme los detalles del vehículo
# -
-
PERNO, HD SQU, M6X19
# -
-
TORNILLO, BRIDA HD
# 2
MPN: 1R12-323402-AB
SELLO, SUPERIOR DE RADIADOR
de £84,16
de £84,16
# -
-
TORNILLO
# -
-
TORNILLO, PINTURA TRANSPARENTE
# 3
MPN: 1R12-322632-AE
SELLO, RADIADOR, DERECHO
de £33,84
de £33,84
# 3
MPN: 5R13-8B170-AA
SELLO, RADIADOR, DERECHO
Vencer S de (V) 501506
de £14,04
de £14,04
# 4
MPN: 1R12-322633-AE
SELLO, RADIADOR, IZQUIERDO
de £33,84
de £33,84
# 4
MPN: 5R13-8C477-AA
SELLO, RADIADOR, PARTE IZQUIERDA - ORIENTE MEDIO
Vencer S de (V) 501506
de £5,20
de £5,20
# 4
MPN: 5R13-8N301-AA
SELLO, RADIADOR, SUPERIOR IZQUIERDO - ORIENTE MEDIO
Vencer S de (V) 501506
de £14,34
de £14,34
# 5
MPN: 32-85101
MONTAJE DE BUJE SUPERIOR
# 5
MPN: 5R13-8B414-AA
MONTAJE DE CASQUILLOS - ORIENTE MEDIO
Vencer S de (V) 501506
de £7,69
de £7,69
# 6
MPN: 1R12-281399-AB
CONJUNTO DE SOPORTE, MODULADOR ABS
# 7
MPN: 1R12-321723-AD
MANGUERA, TUBO DE DESVÍO SUPERIOR
de £100,63
de £100,63
# 8
MPN: 3R12-325876-AB
CONJUNTO DE TUBO DE DESVÍO
de £1.074,58
de £1.074,58
# 9
MPN: 3R12-325878-AB
CONJUNTO DE TUBERÍA DE BYPASS, MERCADOS FRÍOS
de £798,45
de £798,45
# 10
MPN: 1R12-32-10112
CALENTADOR DE BLOQUE, 240V
de £122,12
de £122,12
# 11
MPN: 1R12-32-10113
CALENTADOR DE BLOQUE, 120V
de £32,43
de £32,43
# 12
MPN: 1R12-322453-AF
MANGUERA, EXPANSION RADIADOR A TANQUE DE EXPANSION
de £65,73
de £65,73
# 13
MPN: 1R12-322451-AF
MANGUERA, TUBO DE DESVIACION A TANQUE DE EXPANSION, RETORNO
de £40,11
de £40,11
# 14
MPN: 1R12-323626-AF
COLECTOR, MANGUERAS DE AGUA
Hasta (V) 500515 + 500522-525
de £514,32
de £514,32
# 14
MPN: 1R12-322169-AC
COLECTOR, MANGUERAS DE AGUA
Desde (V) 500516-21 + 526 en adelante
de £271,02
de £271,02
# 15
MPN: 1R12-322446-AD
MANGUERA, PURGA CRUZADA DE CARCASA DE TERMOSTATO
de £49,32
de £49,32
# 16
MPN: 1R12-891692-AE
MANGUERA, CALENTADOR, CAJA DE TERMOSTATO A VÁLVULA DE AGUA, (SPLY)
de £211,54
de £211,54
# -
-
CLIP, MANGUERA, CON RESORTE
# 17
MPN: 1R12-322452-AD
MANGUERA, TANQUE DE EXPANSION A TUBO DE DESVIACION, RETORNO
de £48,58
de £48,58
# 18
MPN: 1R12-890865-AD
MANGUERA, BOMBA DE AGUA DEL CALENTADOR A CALENTADOR
de £110,14
de £110,14
# 19
MPN: 1R12-322443-AE
TUBO DE PURGA CRUZADA
# -
-
CONJUNTO DE TUBO, PURGA CRUZADA
# 20
MPN: 1R12-323403-AC
SELLO, RADIADOR INFERIOR
Hasta (V) 500515 + 500522-525
# 20
MPN: 3R12-323403-AA
SELLO, RADIADOR INFERIOR
Desde (V) 500516-21 + 526 en adelante
de £20,52
de £20,52
# 20
MPN: 5R13-8B172-AA
SELLO, RADIADOR, INFERIOR
Vencer S de (V) 501506
de £10,00
de £10,00
# 20
MPN: 5R13-8B172-BA
SELLO, RADIADOR, INFERIOR - ORIENTE MEDIO
Vencer S de (V) 501506
de £10,26
de £10,26
# 20
MPN: 1R12-895776-AA
SELLO, CONDENSADOR, INFERIOR - ORIENTE MEDIO
Vencer S de (V) 501506
# 21
MPN: 700137
TORNILLO/ Arandela, M6X20
# 22
MPN: 700980
Tornillo, bandera, M8X12
# 23
MPN: 1R12-891722-AA
TUBO, CIRCUITO DE AGUA A CONJUNTO DE CALENTADOR
# 24
MPN: 1R12-891721-AA
TUBO, CONJUNTO DE CALENTADOR A CIRCUITO DE AGUA
# 25
MPN: 1R12-322447-AB
MANGUERA, PURGA CRUZADA A TANQUE DE EXPANSION
# 26
MPN: 1R12-322007-AE
CONJUNTO DE DEPÓSITO, REFRIGERANTE
de £740,45
de £740,45
# -
-
INTERRUPTOR, NIVEL DE REFRIGERANTE
# -
-
FLOTADOR, NIVEL DE REFRIGERANTE
# -
-
Arandela, TAZA 18X10
# 27
MPN: 4R12-322454-AA
MANGUERA, TANQUE DE EXPANSION A EXPANSION DEL RADIADOR
de £17,32
de £17,32
# 28
MPN: 1R12-895198-AA
CONJUNTO DE MANGUERA, CALENTADOR
de £96,39
de £96,39
# 29
MPN: 1R12-890861-AD
MANGUERA DEL CALENTADOR, VÁLVULA DE AGUA A BOMBA DE AGUA
de £45,76
de £45,76
# 30
MPN: 1R12-892018-AA
SOPORTE, BOMBA DE AGUA
# 31
MPN: 699863
Arandela, SENCILLA 6.4X12
de £0,47
de £0,47
# 32
MPN: 699666
MONTAJE DEL INSTRUMENTO
de £5,88
de £5,88
# 33
MPN: 1R12-32-10114
BOMBA DE AGUA, AIRE ACONDICIONADO
de £339,14
de £339,14
# 34
MPN: 700098
TUERCA, FLG, M6
# 35
MPN: 1R12-320667-AD
MANGUERA, EXPANSION/RECUPERACION
de £103,37
de £103,37
# 36
MPN: 1R12-320668-AE
MANGUERA, RECUPERACIÓN/DESBORDAMIENTO
de £19,97
de £19,97
# 37
MPN: 700103
Tornillo, bandera, M6X12
# 38
MPN: 1R12-891689-AC
SOPORTE, VÁLVULA DE AGUA
# 39
MPN: 1R12-322081-AD
SOPORTE, INFERIOR, BOTELLA DE RECUPERACION
de £35,20
de £35,20
# 40
MPN: 1R12-32-10167
TAPA, BOTELLA DE RECUPERACIÓN
de £41,44
de £41,44
# 41
MPN: 1R12-32-10168
SELLO, BOTELLA DE RECUPERACIÓN
de £7,02
de £7,02
# 42
MPN: 700103
PERNO, FLG, M6X12
# 43
MPN: 1R12-322979-AA
CONJUNTO DE BOTELLA, RECUPERACIÓN DE REFRIGERANTE
de £96,40
de £96,40
# 44
MPN: 700098
FLG DE TUERCA, M6
# 45
MPN: 1R12-322080-AC
SOPORTE, SUPERIOR, BOTELLA DE RECUPERACION
de £34,05
de £34,05
# 46
MPN: 1R12-320016-AE
MANGUERA, PARTE INFERIOR DEL RADIADOR A TUBO DE DESVÍO
de £77,40
de £77,40
# 47
MPN: 1R12-321724-AD
MANGUERA, TUBO DE DESVÍO INFERIOR
de £71,61
de £71,61
# 48
MPN: 700247
TORNILLO Y Arandela, M6X20
de £0,76
de £0,76
# 49
MPN: IR12-05-10433
CONJUNTO DE BOMBA DE AGUA
YA NO ESTÁ DISPONIBLE COMO CONJUNTO, CONSULTE A CONTINUACIÓN
# 49
MPN: 4G43-05-10957
CONJUNTO DE CONO DE BOMBA DE AGUA
TENGA EN CUENTA QUE REQUIERE EL USO DEL CUERPO DE LA BOMBA DE AGUA, LA POLEA Y LOS PERNOS ANTIGUOS
de £481,92
de £481,92
Esta pieza reemplaza el número de pieza. XR1E-8501-DC
# -
-
PERNO M8X45 HEXAGONAL
CONJUNTO DE CONO DE NARIZ AL CUERPO DE LA BOMBA DE AGUA
# 50
MPN: 05-85104
POLEA, BOMBA DE AGUA
de £399,17
de £399,17
# 51
MPN: 699099
PERNO DE POLEA A BOMBA
# 52
MPN: 699093
PERNO, FLG, M8X41
Bomba de agua para bloquear
# 53
MPN: 05-85382
JUNTA, BOMBA DE AGUA
de £33,51
de £33,51
# 54
MPN: 4G4E-8A586-AB
CONJUNTO DE CRUCE DE AGUA
# 55
MPN: 32-122644-AA
TAPA DE PRESIÓN
de £64,20
de £64,20
# 56
MPN: 39-85107
CONJUNTO DE SENSOR, TEMPERATURA DEL REFRIGERANTE DE CONTROL DEL MOTOR
# 57
MPN: 7G43-8A586-AA
CONJUNTO DE CARCASA DEL TERMOSTATO
Incluye sellos
de £581,07
de £581,07
# 58
MPN: 32-85118
CONJUNTO DE TERMOSTATO, AGUA
Sustitución
Sustitución
# 58
MPN: 4G4E-8575-AA
CONJUNTO DE TERMOSTATO, AGUA
Vencer S de (V) 501506
# 59
MPN: 702855
PERNO Y Arandela, MX30
Accesorio de cruce de agua
de £1,73
de £1,73
# 60
MPN: 697741
PERNO, M8X49.3
de £0,57
de £0,57
# 61
MPN: 1R12-89-10115
VÁLVULA DE AGUA
de £206,68
de £206,68
# 62
MPN: 1R12-891672-AA
CONJUNTO DE CLIP P, 12.7MM
de £3,46
de £3,46
# 63
MPN: 699994
CLIP, MANGUERA, CON RESORTE
# 64
MPN: 697660
MANGUERA, ABRAZADERA, 54.5 DIÁMETRO
de £12,20
de £12,20
# 65
MPN: 699548
ABRAZADERA DE MANGUERA, 27.6 DIÁMETRO
de £1,85
de £1,85
# 66
MPN: 697180
ABRAZADERA DE MANGUERA, 30 DIÁMETRO
de £0,87
de £0,87
# 67
MPN: 1R12-342074-AA
SUJETADOR, MANGUERA 13/8
de £4,53
de £4,53
# 68
MPN: 32-85116
SELLO, TERMOSTATO
de £107,40
de £107,40
# 69
MPN: 700231
TUERCA, FLG, M5
# 70
MPN: 699625
ACORTAR
# 71
MPN: 700211
Tornillo, bandera, M6X14
# 72
MPN: 699750
CLIP P
de £1,88
de £1,88
# -
-
CONJUNTO DE TUBERIA, INTERRUPTOR TÉRMICO, MANGUERAS DE AGUA
# 73
MPN: 3R12-325880-AB
TUBO, INTERRUPTOR TÉRMICO
de £1.037,07
de £1.037,07
# 74
MPN: 1R12-323640-AC
INTERRUPTOR TÉRMICO
de £120,06
de £120,06
# 75
MPN: 699689
Arandela, COBRE
de £1,51
de £1,51
# 76
MPN: 699549
ABRAZADERA DE LA MANGUERA
# 77
MPN: 1R12-322872-AE
MANGUERA, TUBO DE INTERRUPTOR TÉRMICO A RADIADOR
Sustitución
Sustitución
# 78
MPN: 699551
ABRAZADERA DE LA MANGUERA
# -
-
CONJUNTO DE MANGUERA, SALIDA DEL CALENTADOR
# -
-
CONJUNTO DE TUBO, RETORNO DE CALENTADOR, MANGUERAS DE AGUA
# 79
MPN: 1R12-892448-AC
MANGUERA, RETORNO DE CALENTADOR, BOMBA DE AGUA DEL MOTOR
de £206,64
de £206,64
# 80
-
RED DE PROTECCIÓN
# 81
MPN: 1R12-892449-AB
TUBO, RETORNO DE CALENTADOR
Viene como parte de 1R12-893630-AC
# 82
MPN: 1R12-892450-AC
MANGUERA, RETORNO DE CALENTADOR, VÁLVULA DE AGUA
de £17,53
de £17,53
# 83
MPN: 699209
BRIDA
de £0,59
de £0,59
# -
-
PROTECCIÓN, MANGUERA, BOMBA DE AGUA
# 84
MPN: 699094
CLIP, MANGUERA, CON RESORTE
de £4,67
de £4,67
# 85
MPN: 699548
ABRAZADERA DE MANGUERA, 27.6
de £1,85
de £1,85
# 86
MPN: 700122
Tornillo, bandera, M6X20
# 87
MPN: 699699
CLIP P
de £1,39
de £1,39
# 88
MPN: 691787
CLIP, CABLE, PLÁSTICO
# 89
MPN: 32-85112
JUNTA TÓRICA, CRUCE DE AGUA
de £3,54
de £3,54
# 90
MPN: 32-85113
JUNTA TÓRICA, CRUCE DE AGUA
de £0,55
de £0,55
# 91
MPN: 32-85114
JUNTA TÓRICA, CAJA DEL SELLO
de £1,60
de £1,60
# 92
MPN: 697756
TORNILLO, M6X30
# 93
MPN: 699133
TORNILLO, M8X51.8
de £1,37
de £1,37
# 94
MPN: 32-85115
SOPORTE, CONEXIÓN TERMOSTATO DEL MOTOR
de £52,20
de £52,20
# -
-
CLIP DE TUBO ABIERTO, 10MM DIÁMETRO
# -
-
ABRAZADERA, MANGUERA
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2003) CUBIERTA DEL VENTILADOR DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2003) SOPORTES DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2003) COMPONENTES ELÉCTRICOS DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2003) COLECTORES DE ADMISIÓN Y ACELERADORES DIAGRAMA DE PIEZAS")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2003) AIRE ~FILTROS Y SENSORES MAF DIAGRAMA DE PIEZAS")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2003) RIELES DE COMBUSTIBLE E INYECTORES DIAGRAMA DE PIEZAS")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DE EMISIÓN EVAPORATIVA DIAGRAMA DE PIEZAS")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DE VACÍO, MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2003) TUBO DE LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2003) DEPÓSITO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2003) TUBERÍAS DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2003) TUBERÍAS DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DE DERIVACIÓN DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2003) CAJA DE CAMBIOS Y EMBRAGUE ASM DIAGRAMA DE PIEZAS")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2003) TRANSMISIÓN DE REFRIGERACIÓN DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2003) EJE DE ENFRIAMIENTO DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2003) SISTEMA HIDRÁULICO ASM DIAGRAMA DE PIEZAS")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2003) CONJUNTO DE DIFERENCIAL, TRANSMISIÓN Y ÁRBOLES DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2003) SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2003) REAR SUSPENSION DIAGRAMA DE PIEZAS")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2003) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2003) DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2003) REFUERZO DE FRENO Y MODULADOR DIAGRAMA DE PIEZAS")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2003) FRENOS DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2003) REAR BRAKES DIAGRAMA DE PIEZAS")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2003) FRENO DE MANO DIAGRAMA DE PIEZAS")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2003) ENGRANAJE DE PEDALES DIAGRAMA DE PIEZAS")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2003) RUEDAS Y NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2003) LÁMPARAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2003) LÁMPARAS Y BOMBILLAS INTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2003) LAVAPARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2003) LIMPIAPARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2003) COMPONENTES DEBAJO DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2003) MÓDULOS DE CONTROL ELECTRÓNICO DIAGRAMA DE PIEZAS")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2003) MÓDULOS DE CONTROL ELECTRÓNICO DIAGRAMA DE PIEZAS")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2003) MÓDULOS DE CONTROL ELECTRÓNICO DIAGRAMA DE PIEZAS")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2003) INSTRUMENTOS Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2003) INSTRUMENTOS Y CONTROLES, 06MY VIN 501949 EN DIAGRAMA DE PIEZAS")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2003) ENTRETENIMIENTO EN EL AUTOMÓVIL DIAGRAMA DE PIEZAS")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2003) ENTRETENIMIENTO EN EL AUTOMÓVIL DIAGRAMA DE PIEZAS")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2003) BATERÍA Y CABLES DIAGRAMA DE PIEZAS")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2003) BATERÍA Y CABLES DIAGRAMA DE PIEZAS")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2003) BATERÍA Y CABLES DIAGRAMA DE PIEZAS")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2003) RELÉS DIAGRAMA DE PIEZAS")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2003) FUSIBLES DIAGRAMA DE PIEZAS")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2003) ARNESES DIAGRAMA DE PIEZAS")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2003) ESTRUCTURA DEL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2003) ESTRUCTURA DE SOPORTE DEL CUERPO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2003) UNDERBODY1 DIAGRAMA DE PIEZAS")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2003) UNDERBODY2 DIAGRAMA DE PIEZAS")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2003) ESTRUCTURA DE IMPACTO FRONTAL DIAGRAMA DE PIEZAS")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2003) MECANISMO DE TRAMPILLA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2003) PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2003) MECANISMO DE PESTILLO DE PUERTA DIAGRAMA DE PIEZAS")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2003) CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2003) ALAS DELANTERAS DIAGRAMA DE PIEZAS")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2003) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2003) ACCESORIOS PARA EL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2003) ACCESORIOS PARA EL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2003) PARACHOQUES DELANTERO Y DELANTAL DIAGRAMA DE PIEZAS")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2003) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2003) VIDRIO Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2003) VIDRIOS Y MARCOS DE PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2003) FASCIA Y RECORTE DIAGRAMA DE PIEZAS")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2003) FASCIA Y RECORTE DIAGRAMA DE PIEZAS")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2003) CONSOLA CENTRAL Y MOLDURAS, AL VIN 501948 DIAGRAMA DE PIEZAS")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2003) CONSOLA CENTRAL Y MOLDURAS, VIN 501949 EN DIAGRAMA DE PIEZAS")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2003) MARCOS Y ACCESORIOS PARA PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2003) MOLDURA SUPERIOR Y REVESTIMIENTO DEL TECHO DIAGRAMA DE PIEZAS")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2003) MOLDURA TRASERA, 2+0 DIAGRAMA DE PIEZAS")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2003) MOLDURA TRASERA, 2+2 DIAGRAMA DE PIEZAS")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2003) ASIENTOS DELANTEROS Y CINTURONES DIAGRAMA DE PIEZAS")
-part-diagram-7.7b1a.webp "ASTON MARTIN VANQUISH (2003) ASIENTOS TRASEROS, AL VIN 500515 + 500522-525 DIAGRAMA DE PIEZAS")
-part-diagram-7.7b1b.webp "ASTON MARTIN VANQUISH (2003) ASIENTOS TRASEROS, VIN 500516-21 + 526 EN DIAGRAMA DE PIEZAS")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2003) CINTURONES DE SEGURIDAD TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2003) AMORTIGUACIÓN DEL SONIDO DIAGRAMA DE PIEZAS")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2003) ALFOMBRAS DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2003) CARCASA DEL MALETERO Y ESTERAS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2003) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2003) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2003) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2003) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2003) INSTALACIÓN DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2003) INSTALACIÓN INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2003) MÓDULOS DE CONTROL DIAGRAMA DE PIEZAS")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2003) MISCELÁNEAS DIAGRAMA DE PIEZAS")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2003) BLOQUE CILÍNDRICO DIAGRAMA DE PIEZAS")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2003) CIGÜEÑAL, PISTONES Y BIELAS DIAGRAMA DE PIEZAS")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2003) CULATAS DIAGRAMA DE PIEZAS")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2003) CUBIERTA FRONTAL, CADENAS Y PIÑONES DIAGRAMA DE PIEZAS")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2003) CORREAS DE TRANSMISIÓN, TENSORES Y POLEAS DIAGRAMA DE PIEZAS")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2003) BOMBA DE ACEITE Y SUMIDERO DIAGRAMA DE PIEZAS")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DE ENFRIAMIENTO DE ACEITE DIAGRAMA DE PIEZAS")
