2.7 - Sistema de escape

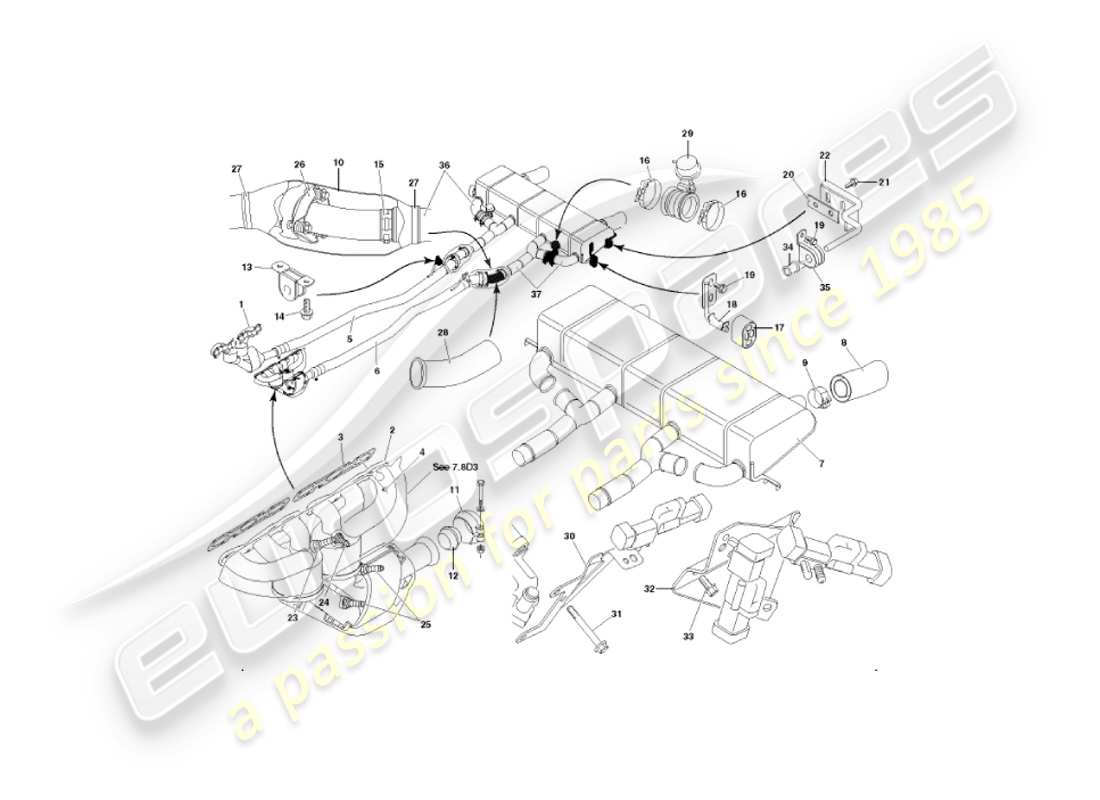

Aston Martin Vanquish (2004) Exhaust System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-35-10172
CONJUNTO DEL COLECTOR DE ESCAPE, IZQUIERDO
# 1
MPN: 5R13-5G232-AA
CONJUNTO DEL COLECTOR DE ESCAPE, IZQUIERDO
Vencer S de (V) 501506
# 2
MPN: 1R12-35-10171
CONJUNTO DEL COLECTOR DE ESCAPE, DERECHO
# 2
MPN: 5R13-5G236-AA
CONJUNTO DEL COLECTOR DE ESCAPE, DERECHO
Vencer S de (V) 501506
de £3.667,82
de £3.667,82
# 3
MPN: 35-85331
JUNTA, COLECTOR DE ESCAPE
# 3
MPN: 4G43-35-10003
JUNTA, COLECTOR DE ESCAPE
Vencer S de (V) 501506
de £29,49
de £29,49
# 4
MPN: 697775
TUERCA, FLG, M8
Colectores de escape a culatas
Sustitución
Sustitución
# -
-
CONJUNTO DEL SISTEMA DE ESCAPE
# -
-
CONJUNTO DEL SISTEMA DE ESCAPE
Vencer S de (V) 501506
# 5
MPN: 1R12-352558-AB
TUBO, ESCAPE, INTERMEDIO, DERECHO
de £1.730,18
de £1.730,18
# 6
MPN: 1R12-352559-AB
TUBO, ESCAPE, INTERMEDIO, IZQUIERDO
de £1.730,18
de £1.730,18
# 7
MPN: 1R12-35-10289
CONJUNTO DE SILENCIADOR, ESCAPE, TRASERO
Comprende los elementos 7, 16 y 29
# 7
MPN: 1R12-352560-AB
SILENCIADOR, ESCAPE, TRASERO
Hasta (V) 501285
# 7
MPN: 4R12-352560-AA
SILENCIADOR, ESCAPE, TRASERO
De (V) 501286
# 7
MPN: 5R13-352560-AA
SILENCIADOR, ESCAPE, TRASERO
Vencer S de (V) 501506
de £6.180,73
de £6.180,73
# 8
MPN: 1R12-353922-AB
CONJUNTO DEL TUBO DE COLA
de £385,81
de £385,81
# 9
MPN: 1R12-353270-AA
ABRAZADERA DE BANDA, TUBO DE COLA
de £19,28
de £19,28
# 10
MPN: 1R12-354312-AA
MANGA AISLANTE, DESacoplador, dcha.
RHD
de £210,82
de £210,82
# 10
MPN: 1R12-354313-AA
MANGA AISLANTE, DESacoplador, izq.
LHD
de £210,82
de £210,82
# -
-
KIT DE MONTAJE, ESCAPE
# 11
MPN: 1R12-352759-AB
CONJUNTO DE ABRAZADERA, ESFÉRICA
# 12
MPN: 1R12-352760-AB
OLIVA, ESFERICO
# 13
MPN: 1R12-352761-AC
GOMA DE MONTAJE, CONJUNTO
de £15,91
de £15,91
# 14
MPN: 695563
Tornillo, bandera, M6X16
# 15
MPN: 1R12-352762-AB
ABRAZADERA DE BANDA, TUBO DE ESCAPE, 60.3 DIÁMETRO
de £22,42
de £22,42
# 16
MPN: 1R12-352763-AA
ABRAZADERA DE BANDA, ESCAPE
de £11,80
de £11,80
# 17
MPN: 1R12-352766-AB
GOMA DE ESCAPE
Sustitución
Sustitución
# 18
MPN: 1R12-352096-AB
SUSPENSIÓN, ESCAPE, TRASERO, DERECHO
de £161,42
de £161,42
# 18
MPN: 1R12-352097-AB
SUSPENSIÓN, ESCAPE, TRASERO, IZQUIERDO
de £38,75
de £38,75
# 19
MPN: 700091
Tornillo, bandera, M8X20
de £765,63
de £765,63
# 20
MPN: 1R12-352767-AA
ESPACIADOR, CERÁMICA
# 21
MPN: 699846
Tornillo, bandera, M8X16
# 22
MPN: 1R12-354932-AA
SUSPENSIÓN, ESCAPE, TRASERO, DERECHO
de £204,40
de £204,40
# 22
MPN: 1R12-354933-AA
SUSPENSIÓN, ESCAPE, TRASERO, IZQUIERDO
de £204,40
de £204,40
# 24
MPN: 1R12-39-10173
SENSOR, HEGO, DELANTERO
de £157,38
de £157,38
# 24
MPN: 1R12-39-10174
SENSOR, HEGO, TRASERO
de £86,56
de £86,56
Esta pieza reemplaza el número de pieza. 39-85391 - and 1 more. Haga clic para ver detalles
# 25
MPN: 1R12-39-10175
SENSOR, MONITOR DE CATALIZADOR
de £85,51
de £85,51
Esta pieza reemplaza el número de pieza. 39-85392 - and 2 more. Haga clic para ver detalles
# 26
MPN: 1R12-353295-AA
DESacoplador, tubo de escape
# 27
MPN: 1R12-353224-AA
ABRAZADERA DE BANDA, AISLAMIENTO
de £8,27
de £8,27
# 28
MPN: 1R12-353347-AA
TUBO
de £207,29
de £207,29
# 29
MPN: 1R12-352035-AB
N/A VÁLVULA DE GAS DE ESCAPE, BYPASS DE ESCAPE
de £591,94
de £591,94
# 30
MPN: 4R13-11225-CA
SOPORTE, CONECT SENSOR HEGO/CMS
de £38,86
de £38,86
# 30
MPN: 4R13-11225-AA
SOPORTE, CONECTOR SENSOR HEGO/CMS, DERECHO
de £40,14
de £40,14
# 31
MPN: 699131
PERNO, PILOTO FLG, M8X70
de £1,72
de £1,72
# 32
MPN: 4R13-11225-BA
SOPORTE, CONECTOR HEGO TRASERO, IZQUIERDO
de £40,14
de £40,14
# 33
MPN: 697774
PERNO, FLG, M8X22
de £15,43
de £15,43
# 34
MPN: 1R12-354923-AA
CASQUILLO, MONTAJE TRASERO DE ESCAPE
de £13,97
de £13,97
# 35
MPN: 1R12-352761-AC
GOMA DE MONTAJE
de £15,91
de £15,91
# 36
MPN: 1R12-353754-AB
AISLAMIENTO, TUBO DE ENTRADA, DERECHO
RHD
# 37
MPN: 1R12-353755-AB
AISLAMIENTO, TUBO DE ENTRADA, IZQUIERDO
LHD
# -
-
PASTA ANTI ROCOL ROCOL
# -
-
AISLAMIENTO, TUBO DE COLA COLECTOR
# -
-
SOPORTE Y RET CONJUNTO AST STRP (HEGO)
