7.5A - Fascia y recorte

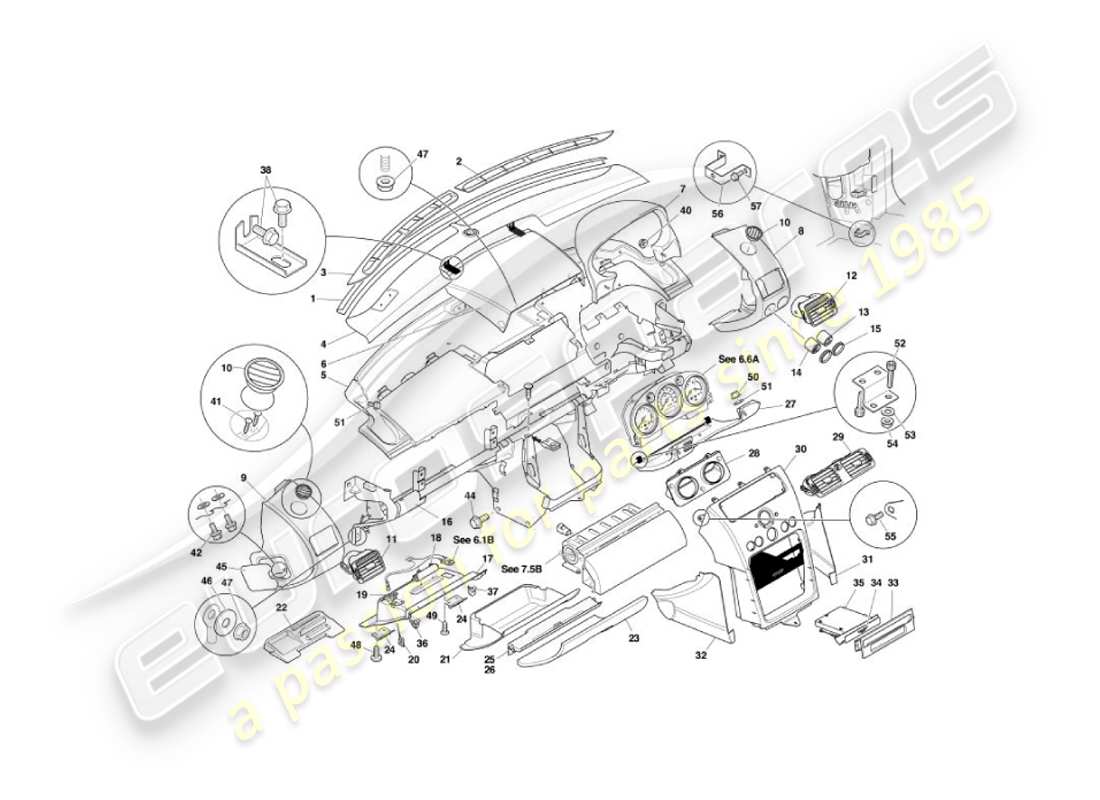

Aston Martin Vanquish (2005) Fascia & Trim Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-832814-AC
SELLO ABATIBLE, PANEL DE INSTRUMENTOS A PANTALLA
de £10,30
de £10,30
# 2
MPN: 1R12-69-10189
VENTILACIÓN, PANTALLA ANTIEMPAÑANTE, DERECHA
de £7,99
de £7,99
# 3
MPN: 1R12-69-10190
VENTILACIÓN, PANTALLA ANTIEMPAÑANTE, IZQUIERDA
de £9,98
de £9,98
# -
-
SELLO DE ESPUMA, DESEMPAÑAMIENTO AL SALPICADERO
# -
-
CLIP DE RESORTE
Se adjuntan ventilaciones antivaho
# -
-
CINTA ADHESIVA
Se adjuntan ventilaciones antivaho
# 4
MPN: 1R12-832292-AEW
CONJUNTO DE SCUTTLE, RECORTADO
Se adjuntan ventilaciones antivaho
de £602,53
de £602,53
# 4
MPN: 1R12-831235-AD
SCUTTLE, SIN RECORTAR
de £159,10
de £159,10
# -
-
SOPORTE, SOPORTE DE ACABADO DE CUARTO
Adjuntar conjunto de cubeta
# -
-
Tornillo, bandera, M6X20
Adjuntar conjunto de cubeta
# 5
MPN: 1R12-831362-ADW
CONJUNTO DEL PANEL DE INSTRUMENTOS
RHD
# 5
MPN: 1R12-831363-ADW
CONJUNTO DEL PANEL DE INSTRUMENTOS
LHD
de £1.112,54
de £1.112,54
# -
-
CAMBIAR ENVOLVENTE
Hasta (V) 500515 + 500522-525
# -
-
ENVOLVENTE DEL INTERRUPTOR, CROMO SATINADO
Desde (V) 500516-21 + 526 en adelante
# 6
MPN: 1R12-832244-AAW
PANEL, CENTRO SUPERIOR, RECORTADO
# 6
MPN: 6R13-832244-AAW
PANEL, CENTRO SUPERIOR, RECORTADO
06MY De (V) 501949
de £1.762,62
de £1.762,62
# -
-
PANEL DE INSTRUMENTOS, RECORTADO
RHD
# -
-
PANEL DE INSTRUMENTOS, RECORTADO
LHD
# -
-
PANEL DE INSTRUMENTOS, RECORTADO
RHD 06MY de (V) 501949
# -
-
PANEL DE INSTRUMENTOS, RECORTADO
LHD 06MY de (V) 501949
# 7
MPN: 1R12-833888-AB
PANEL DE INSTRUMENTOS, SIN RECORTAR
RHD
# 7
MPN: 1R12-833889-AB
PANEL DE INSTRUMENTOS, SIN RECORTAR
LHD
# -
-
TUERCA, FLG, M4, NEGRO
Cubierta de instrumentos al salpicadero
# 8
MPN: 1R12-834240-AAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, DERECHO RHD
Hasta (V) 501105
# 8
MPN: 3R12-834240-AAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, DERECHO RHD
De (V) 501106
# 8
MPN: 5R13-C04562-BAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, DERECHO RHD
Vencer S de (V) 501506
# -
-
CONJUNTO DE INTERRUPTOR DE TAPA EXTREMO DEL PASAJERO, DERECHO LHD
Hasta (V) 501105
# -
-
CONJUNTO DE INTERRUPTOR DE TAPA EXTREMO DEL PASAJERO, DERECHO LHD
De (V) 501106
# 8
MPN: 5R13-C04563-AAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, DERECHO LHD
Vencer S de (V) 501506
de £661,72
de £661,72
# 9
MPN: 1R12-834241-AAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, LH LHD
Hasta (V) 501105
de £443,34
de £443,34
# 9
MPN: 3R12-834241-AAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, LH LHD
De (V) 501106
# 9
MPN: 5R13-C04562-AAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, LH LHD
Vencer S de (V) 501506
de £661,72
de £661,72
# -
-
CONJUNTO DE INTERRUPTOR DE TAPA EXTREMO DEL PASAJERO, LH RHD
Hasta (V) 501105
# -
-
CONJUNTO DE INTERRUPTOR DE TAPA EXTREMO DEL PASAJERO, LH RHD
De (V) 501106
# 9
MPN: 5R13-C04563-BAW
CONJUNTO DEL INTERRUPTOR DE LA TAPA DEL EXTREMO DEL IMPULSOR, IZQUIERDA RHD
Vencer S de (V) 501506
# -
-
TORNILLO, FLG, N°8X13
Montaje de conjuntos de tapas finales
# -
-
Tornillo, bandera, M6X16
Montaje de conjuntos de tapas finales
# -
-
Arandela, M6 DE GRANDE
Montaje de conjuntos de tapas finales
# -
-
TUERCA, NYLOC, M8
Montaje de conjuntos de tapas finales
# 10
MPN: 1R12-834605-AA
VENTILACIÓN, DESEMPAÑAMIENTO LATERAL
de £4,67
de £4,67
# 11
MPN: 1R12-834259-AA
VENTILACIÓN DE AIRE, IZQUIERDA
de £143,84
de £143,84
# 12
MPN: 1R12-834260-AA
VENTILACIÓN DE AIRE, DERECHA
de £143,84
de £143,84
# -
-
TORNILLO, N°6X3/8 PAN POZI
# 13
MPN: 1R12-37-10156
INTERRUPTOR, TECLADO
de £43,93
de £43,93
# 14
MPN: 1R12-37-10157
CONJUNTO DE INTERRUPTOR, LIBERACIÓN DE COMBUSTIBLE/MALETERO
de £69,72
de £69,72
# 15
MPN: 1R12-37-10158
BISEL, ORDENADOR DE A BORDO
de £0,83
de £0,83
# 15
MPN: 5R13-F045H84-AAW
BISEL, ORDENADOR DE A BORDO
Vencer S de (V) 501506
de £105,75
de £105,75
# 16
MPN: 1R12-831366-AL
ESTRUCTURA INFERIOR, CONJUNTO DE PANEL DE INSTRUMENTOS
RHD
de £969,58
de £969,58
# 16
MPN: 1R12-831367-AL
ESTRUCTURA INFERIOR, CONJUNTO DE PANEL DE INSTRUMENTOS
LHD
de £969,58
de £969,58
# 17
MPN: 1R12-832813-AE
CONJUNTO INTERIOR DE LA GUANTERA
RHD
de £216,95
de £216,95
# 17
MPN: 1R12-832812-AE
CONJUNTO INTERIOR DE LA GUANTERA
LHD
de £143,87
de £143,87
# 18
MPN: 1R12-831898-AA
AMORTIGUADOR, TAPA DE GUANTERA
Parte de 1R12-83-10212/3
de £4,55
de £4,55
# 19
MPN: 1R12-831900-AA
POLEA, (CONJUNTO DE CABLE)
Parte de 1R12-83-10212/3
de £11,35
de £11,35
# 20
MPN: 1R12-834547-AA
CUERDA, (CONJUNTO DE CABLE)
de £3,11
de £3,11
# 21
MPN: 1R12-830898-AD
CONJUNTO INTERIOR DE LA GUANTERA
RHD
de £195,51
de £195,51
# 21
MPN: 1R12-830899-AD
CONJUNTO INTERIOR DE LA GUANTERA
LHD
de £199,40
de £199,40
# 22
MPN: 1R12-834534-AA
BANDEJA, KIT DE HERRAMIENTAS MÚLTIPLES
de £34,66
de £34,66
# 23
MPN: 1R12-832268-AEW
CONJUNTO DE TAPA DE GUANTERA IZQUIERDO, RECORTADO
LHD
# 23
MPN: 1R12-832269-AEW
CONJUNTO DE TAPA DE GUANTERA DER., RECORTADO
RHD
# 24
MPN: 1R12-69-10350
BISAGRA, GUANTERA
de £3,43
de £3,43
# 25
MPN: 1R12-832245-AB
PESTILLO, GUANTERA
de £43,42
de £43,42
# 25
MPN: 5R13-061A12-AAW
MANIJA DEL PESTILLO, GUANTERA, RECORTADA
Vencer S de (V) 501506
de £222,60
de £222,60
# -
-
ESPACIADOR, PESTILLO DE GUANTERA
# -
-
Arandela OVALADA, 1 X 1/2 X 7/32
Pestillo de la guantera
# 26
MPN: 1R12-69-10046
CERRADURA, GUANTERA
de £63,46
de £63,46
# -
-
TORNILLO, M6X20, FLG BTN SKT
Accesorio para guantera
# 26
MPN: 1R12-832266-AHW
CONJUNTO DE RESPALDO DE RODILLA, CONDUCTOR, RECORTADO
RHD
# 26
MPN: 1R12-832267-AHW
CONJUNTO DE RESPALDO DE RODILLA, CONDUCTOR, RECORTADO
LHD
de £341,89
de £341,89
# 27
MPN: 1R12-831252-AG
CONJUNTO DE RESPALDO DE RODILLA, CONDUCTOR, SIN RECORTAR
RHD
de £299,72
de £299,72
# 27
MPN: 1R12-831253-AG
CONJUNTO DE RESPALDO DE RODILLA, CONDUCTOR, SIN RECORTAR
LHD
de £276,71
de £276,71
# -
-
CONJUNTO DE TAPA DE RODILLA/GUANTERA, RECORTADO
RHD Vanquish S Desde (V) 501506
# -
-
CONJUNTO DE TAPA DE RODILLA/GUANTERA, RECORTADO
LHD Vanquish S Desde (V) 501506
# 28
MPN: 1R12-890070-AF
ADAPTADOR, VENTILACIÓN CARA CENTRAL
de £63,09
de £63,09
# 29
MPN: 311298
VENTILACIÓN DE AIRE CENTRAL
de £184,04
de £184,04
# -
-
TORNILLO, FLG, N°8X9.5
Ventilación de aire al adaptador
# 30
MPN: 1R12-834468-ADW
PANEL CONSOLA CENTRAL PINTADO
Hasta (V) 501285
de £2.433,67
de £2.433,67
# 30
MPN: 4R12-834468-AAW
PANEL CONSOLA CENTRAL PINTADO
De (V) 501286
de £2.656,31
de £2.656,31
# 30
MPN: 5R13-C04350-ABW
PANEL DE CONSOLA CENTRAL RECORTADO
Vencer S de (V) 501506
de £1.313,43
de £1.313,43
# 30
MPN: 6R13-C04350-AAW
PANEL DE CONSOLA CENTRAL RECORTADO
06MY De (V) 501949
de £1.390,32
de £1.390,32
# 30
MPN: 1R12-835280-AAW
PANEL DE CONSOLA CENTRAL PINTADO COLOR CARROCERÍA
Opcional
# 30
MPN: 1R12-835281-AAW
PANEL, CONSOLA CENTRAL, PINTADO, CUALQUIER COLOR
Opcional
# -
-
TUERCA, AGUILERA
Fijación del panel de la consola central
# -
-
TORNILLO, Arandela HD, 4.2X13
Fijación del panel de la consola central
# -
-
Tornillo, bandera, M6X20
Fijación del panel de la consola central
# 31
MPN: 1R12-834856-AAW
CIERRA DE CONSOLA CENTRAL DEL PANEL LATERAL, DERECHO
RHD
de £114,86
de £114,86
# 31
MPN: 1R12-834858-AAW
CIERRA DE CONSOLA CENTRAL DEL PANEL LATERAL, DERECHO
LHD
de £114,86
de £114,86
# 31
MPN: 6R13-834856-AAW
CIERRA DE CONSOLA CENTRAL DEL PANEL LATERAL, DERECHO
06MY De (V) 501949
de £341,89
de £341,89
# 32
MPN: 1R12-834857-AAW
CIERRA DE CONSOLA CENTRAL DEL PANEL LATERAL, IZQUIERDO
RHD
# 32
MPN: 1R12-834859-AAW
CIERRA DE CONSOLA CENTRAL DEL PANEL LATERAL, IZQUIERDO
LHD
de £398,94
de £398,94
# 32
MPN: 6R13-834859-AAW
CIERRA DE CONSOLA CENTRAL DEL PANEL LATERAL, IZQUIERDO
06MY De (V) 501949
# 33
MPN: 1R12-831982-AD
INTERRUPTOR ENVOLVENTE, CONSOLA CENTRAL
Hasta (V) 500515 + 500522-525
de £18,87
de £18,87
# 33
MPN: 3R12-375518-AB
ENVOLVENTE DEL INTERRUPTOR, CROMO SATINADO
Desde (V) 500516-21 + 526 en adelante
de £796,89
de £796,89
# -
-
ENVOLVENTE, BANDEJA DE TARJETAS
Vencer S de (V) 501506
# 34
MPN: 80-90018
INSIGNIA, CONSOLA, Aston Martin
Hasta (V) 500515 + 500522-525
de £57,47
de £57,47
# 35
MPN: 1R12-834359-AC
CAJÓN TARJETERO, DELANTERO
Hasta (V) 500515 + 500522-525
de £73,46
de £73,46
# -
-
CAJÓN, FRONTAL, CROMO SATINADO
Desde (V) 500516-21 + 526 en adelante, Hasta (V) 501285
# -
-
CAJÓN, DELANTERO
De (V) 501286
# -
-
CAJÓN, DELANTERO
Vencer S de (V) 501506
# -
-
BANDEJA DE MONEDAS
# 36
MPN: 1R12-69-10204
PLACA DE CIERRE, ESTUCHE DE PASAJEROS, IZQUIERDO
de £2,73
de £2,73
# 37
MPN: 1R12-69-10205
PLACA DE CIERRE, ALMACENAJE DE PASAJEROS, DERECHA
de £2,73
de £2,73
# -
-
Tornillo, M4X16 pan hd, pozi
Fijación de la placa de cierre
# -
-
Arandela, LISA, M4
Fijación de la placa de cierre
# -
-
KIT, GUANTERA
# 38
MPN: 700126
Tornillo, bandera, M6X20
de £1,77
de £1,77
# 39
MPN: 700114
TUERCA, FLG, M5
de £86,01
de £86,01
# 40
MPN: W520410-S424
TUERCA, FLG, M4
# 41
MPN: 697495
TORNILLO, FLG, NO.8X13 ST
de £0,47
de £0,47
# 42
MPN: 700167
Tornillo, bandera, M8X12
# 43
MPN: 695563
Tornillo, bandera, M6X16
# 44
MPN: 700253
PATCHLOCK, FLG, M8X20
de £0,47
de £0,47
# 45
MPN: 1R12-834816-AAW
PUERTA, TAPA DE CAJA DE FUSIBLES, RECORTADA
Hasta (V) 501105
# 45
MPN: 3R12-834816-AAW
PUERTA, TAPA DE CAJA DE FUSIBLES, RECORTADA
De (V) 501106
de £139,24
de £139,24
# 46
MPN: 41-84347
Arandela, M8X25 DE
de £8,78
de £8,78
# 47
MPN: 700130
TUERCA, M8
de £0,50
de £0,50
# 48
MPN: 699798
TORNILLO, M8X16, FLG BTN SKT
de £0,74
de £0,74
# 49
MPN: 697495
TORNILLO, FLG, N°8X13
de £0,47
de £0,47
# 50
MPN: 697251
TUERCA, FLG, M5
# 51
MPN: 697810
Arandela, M6, DE GRANDE, ST STL
# 52
MPN: 700613
Tornillo, bandera, M6X12
# 53
MPN: 699614
Arandela, LISA, 6.8X22X2
de £10,52
de £10,52
# 54
MPN: 697177
TUERCA, FLG, M6
de £0,47
de £0,47
# 55
MPN: 700275
TORNILLO, CABEZA DE Arandela , 4.2X13
de £0,47
de £0,47
# -
-
ETIQUETA, SEGURIDAD NIÑO, ADVERTENCIA DE BOLSA DE AIRE
RHD
# -
-
ETIQUETA, SEGURIDAD NIÑO, ADVERTENCIA DE BOLSA DE AIRE
LHD
# 56
MPN: 1R12-834056-AA
SOPORTE, PANEL LATERAL
# 57
MPN: 700168
TORNILLO, M6X12
# -
-
TIRA DE SELLO, ESPUMA AUTOADHESIVA
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2005) FASCIA Y RECORTE DIAGRAMA DE PIEZAS")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2005) CONSOLA CENTRAL Y MOLDURAS, AL VIN 501948 DIAGRAMA DE PIEZAS")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2005) CONSOLA CENTRAL Y MOLDURAS, VIN 501979 EN DIAGRAMA DE PIEZAS")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2005) MARCOS DE PUERTAS Y HERRAJES DIAGRAMA DE PIEZAS")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2005) MOLDURA SUPERIOR Y REVESTIMIENTO DEL TECHO DIAGRAMA DE PIEZAS")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2005) MOLDURA TRASERA, 2+0 DIAGRAMA DE PIEZAS")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2005) MOLDURA TRASERA, 2+2 DIAGRAMA DE PIEZAS")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2005) ASIENTOS DELANTEROS Y CINTURONES DIAGRAMA DE PIEZAS")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2005) ASIENTOS TRASEROS, AL VIN 500515 + 500522-525 DIAGRAMA DE PIEZAS")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2005) ASIENTOS TRASEROS, VIN 500516-21 + 526 EN DIAGRAMA DE PIEZAS")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2005) CINTURONES DE SEGURIDAD TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2005) AMORTIGUACIÓN DEL SONIDO DIAGRAMA DE PIEZAS")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2005) ALFOMBRAS DIAGRAMA DE PIEZAS")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2005) CARCASA DEL MALETERO Y ESTERAS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2005) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2005) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2005) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2005) DEFLECTORES Y ESCUDOS TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2005) INSTALACIÓN DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2005) INSTALACIÓN INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2005) MÓDULOS DE CONTROL DIAGRAMA DE PIEZAS")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2005) MISCELÁNEAS DIAGRAMA DE PIEZAS")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2005) BLOQUE CILÍNDRICO DIAGRAMA DE PIEZAS")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2005) CIGÜEÑAL, PISTONES Y BIELAS DIAGRAMA DE PIEZAS")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2005) CULATAS DIAGRAMA DE PIEZAS")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2005) CUBIERTA FRONTAL, CADENAS Y PIÑONES DIAGRAMA DE PIEZAS")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2005) CORREAS DE TRANSMISIÓN, TENSORES Y POLEAS DIAGRAMA DE PIEZAS")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2005) BOMBA DE ACEITE Y SUMIDERO DIAGRAMA DE PIEZAS")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DE ENFRIAMIENTO DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DE REFRIGERACIÓN POR AGUA DIAGRAMA DE PIEZAS")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2005) CUBIERTA DEL VENTILADOR DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2005) SOPORTES DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2005) COMPONENTES ELÉCTRICOS DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2005) COLECTORES DE ADMISIÓN Y ACELERADORES DIAGRAMA DE PIEZAS")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2005) FILTROS DE AIRE Y SENSORES MAF DIAGRAMA DE PIEZAS")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2005) RIELES DE COMBUSTIBLE E INYECTORES DIAGRAMA DE PIEZAS")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DE EMISIÓN EVAPORATIVA DIAGRAMA DE PIEZAS")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DE VACÍO, MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2005) TUBO DE LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2005) DEPÓSITO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2005) TUBERÍAS DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2005) TUBERÍAS DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DE DERIVACIÓN DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2005) CAJA DE CAMBIOS Y EMBRAGUE ASM DIAGRAMA DE PIEZAS")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2005) TRANSMISIÓN DE REFRIGERACIÓN DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2005) EJE DE ENFRIAMIENTO DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2005) SISTEMA HIDRÁULICO ASM DIAGRAMA DE PIEZAS")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2005) CONJUNTO DE DIFERENCIAL, TRANSMISIÓN Y ÁRBOLES DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2005) SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2005) REAR SUSPENSION DIAGRAMA DE PIEZAS")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2005) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2005) DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2005) REFUERZO DE FRENO Y MODULADOR DIAGRAMA DE PIEZAS")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2005) FRENOS DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2005) REAR BRAKES DIAGRAMA DE PIEZAS")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2005) FRENO DE MANO DIAGRAMA DE PIEZAS")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2005) CUBRE PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2005) RUEDAS Y NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2005) LÁMPARAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2005) LÁMPARAS Y BOMBILLAS INTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2005) LAVAPARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2005) LIMPIAPARABRISAS DIAGRAMA DE PIEZAS")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2005) COMPONENTES DEBAJO DEL CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2005) MÓDULOS DE CONTROL ELECTRÓNICO DIAGRAMA DE PIEZAS")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2005) MÓDULOS DE CONTROL ELECTRÓNICO DIAGRAMA DE PIEZAS")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2005) MÓDULOS DE CONTROL ELECTRÓNICO DIAGRAMA DE PIEZAS")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTOS Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTOS Y CONTROLES, 06MY VIN 501949 EN DIAGRAMA DE PIEZAS")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2005) ENTRETENIMIENTO EN EL AUTOMÓVIL DIAGRAMA DE PIEZAS")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2005) ENTRETENIMIENTO EN EL AUTOMÓVIL DIAGRAMA DE PIEZAS")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2005) BATERÍA Y CABLES DIAGRAMA DE PIEZAS")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2005) BATERÍA Y CABLES DIAGRAMA DE PIEZAS")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2005) BATERÍA Y CABLES DIAGRAMA DE PIEZAS")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2005) RELÉS DIAGRAMA DE PIEZAS")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2005) FUSIBLES DIAGRAMA DE PIEZAS")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2005) ARNESES DIAGRAMA DE PIEZAS")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2005) ESTRUCTURA DEL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2005) ESTRUCTURA DE SOPORTE DEL CUERPO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2005) PARTE INFERIOR 1 DIAGRAMA DE PIEZAS")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2005) PARTE INFERIOR 2 DIAGRAMA DE PIEZAS")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2005) ESTRUCTURA DE IMPACTO FRONTAL DIAGRAMA DE PIEZAS")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2005) MECANISMO DE TRAMPILLA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2005) PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2005) MECANISMO DE PESTILLO DE PUERTA DIAGRAMA DE PIEZAS")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2005) CAPÓ DIAGRAMA DE PIEZAS")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2005) ALAS DELANTERAS DIAGRAMA DE PIEZAS")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2005) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2005) ACCESORIOS PARA EL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2005) ACCESORIOS PARA EL CUERPO DIAGRAMA DE PIEZAS")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2005) PARACHOQUES DELANTERO Y DELANTAL DIAGRAMA DE PIEZAS")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2005) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2005) VIDRIO Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2005) PUERTAS DE VIDRIO Y MARCOS DIAGRAMA DE PIEZAS")
