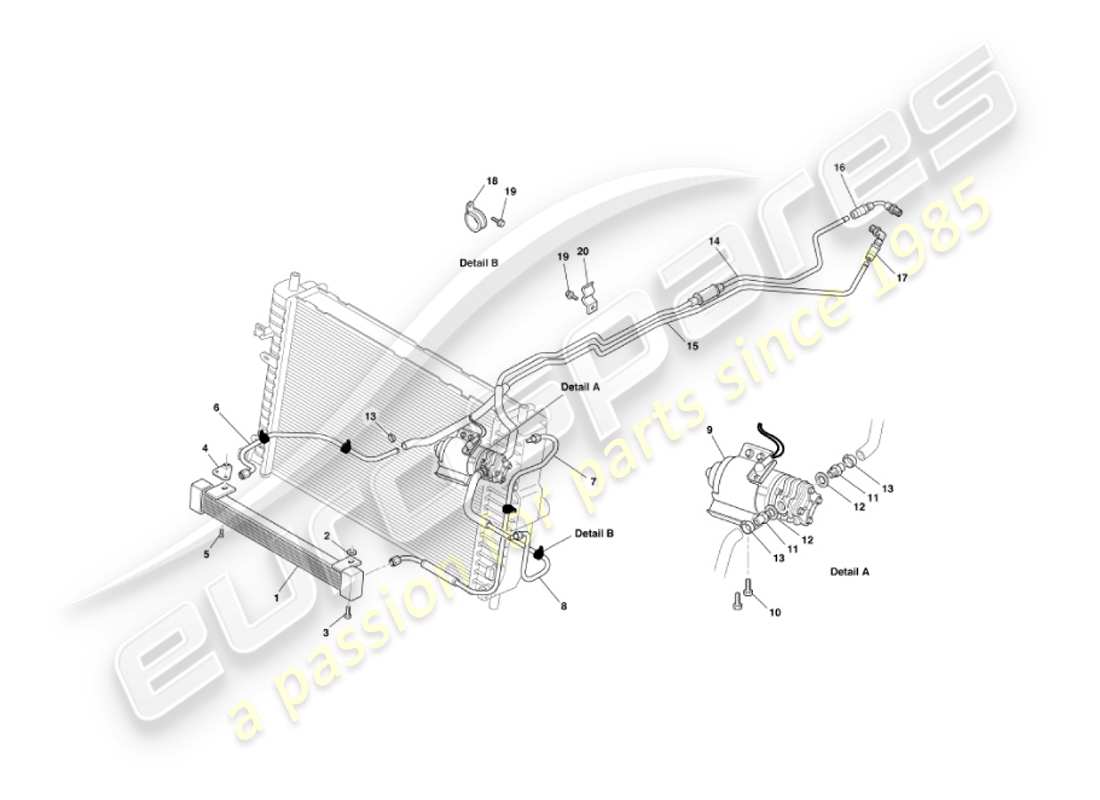

3.2A - Transmisión de refrigeración de aceite
Aston Martin Vanquish (2006) Oil Cooling Transmission Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
MPN: 1R12-442060-AA
MATRIZ, ENFRIADOR DE ACEITE, TRANSMISIÓN
de £1.270,81
de £1.270,81
# -
-
ENFRIADOR, TRANSMISIÓN
Coches de Medio Oriente
# -
-
CONJUNTO DE ENFRIADOR, DIFERENCIAL Y TRANSMISIÓN
Vencer S de (V) 501506
# 2
MPN: 700150
Arandela, LISA, M8
de £0,51
de £0,51
# 3
MPN: 700144
PERNO, FLG, M8X20
de £5,65
de £5,65
# 4
MPN: 1R12-442810-AA
SOPORTE, MONTAJE DEL ENFRIADOR DE LA TRANSMISION
de £19,01
de £19,01
# 5
MPN: 699848
TORNILLO, CSK, M6X25
de £0,47
de £0,47
# 6
MPN: 1R12-441997-AF
CONJUNTO DE TUBO, MATRIZ A CAJA DE CAMBIOS, (RETORNO)
de £463,82
de £463,82
# 6
MPN: 1R12-415723-AA
TUBO, ENFRIADOR DE TRANSMISION A TUBO DE RETORNO
Coches de Medio Oriente
# 7
MPN: 1R12-444763-AA
CONJUNTO DE TUBERIA, PAQUETE DE RADIADOR, (SUPERIOR) A MATRIZ
de £52,40
de £52,40
# 7
MPN: 1R12-441996-AF
CONJUNTO DE MANGUERA, PAQUETE DE RADIADOR, (SUPERIOR) A MATRIZ
Parte inferior del artículo 7
de £85,90
de £85,90
# -
-
SUJETADOR, MANGUERA A TUBO
Parte inferior del artículo 7
# -
-
TUBO DE RADIADOR A ENFRIADOR DE TRANSMISION
Coches de Medio Oriente
# 8
MPN: 1R12-441995-AE
CONJUNTO DE MANGUERA, BOMBA A PAQUETE RAD, (INFERIOR)
de £206,23
de £206,23
# 9
MPN: 32-122742-AA
BOMBA DE ACEITE, ENFRIAMIENTO DE LA TRANSMISIÓN
de £766,93
de £766,93
# 10
MPN: 700126
Tornillo, bandera, M6X20
de £1,77
de £1,77
# 11
MPN: 1R12-442890-AB
COLA DE MANGUERA, MACHO, M14X1.5
de £25,99
de £25,99
# 12
MPN: 1R12-442891-AA
SELLO ADHERIDO DOWNTY, M14
de £1,07
de £1,07
# 13
MPN: 699094
CLIP, MANGUERA, CON RESORTE
de £4,39
de £4,39
# 14
MPN: 1R12-441994-AG
CONJUNTO DE TUBO, CAJA DE ENGRANAJES A BOMBA, (SUCCIÓN)
de £380,34
de £380,34
# 15
MPN: 1R12-442719-AG
CONJUNTO DE TUBO, JUNTA A CAJA DE CAMBIOS
de £401,87
de £401,87
# 16
MPN: 1R12-442861-AA
CONJUNTO DE CONEXIÓN RÁPIDA, SUCCIÓN DE LA CAJA DE CAMBIOS
# 17
MPN: 1R12-442862-AA
CONJUNTO DE CONEXIÓN RÁPIDA, RETORNO DE LA CAJA DE CAMBIOS
# 18
MPN: 694891
CLIP P
de £2,31
de £2,31
# 19
MPN: 700250
Tornillo, bandera, M6X16
# 20
MPN: 1R12-443287-AA
SOPORTE, TUBOS DE ENFRIADOR AL CARTER
de £83,50
de £83,50
# -
-
PERNO, SOPORTE DEL CUERPO DE VÁLVULA
# -
-
Tornillo, bandera, M8X20
# -
-
TUBO DE TRANSMISIÓN, ENFRIADOR (ALIMENTACIÓN) A BOMBA
Vencer S de (V) 501506
# -
-
TUBO DE TRANSMISIÓN, ENFRIADOR (RETORNO) A JUNTA
Vencer S de (V) 501506
# -
-
CONECTOR MACHO-MACHO, M14X1.5 / 6 JIC
Vencer S de (V) 501506
