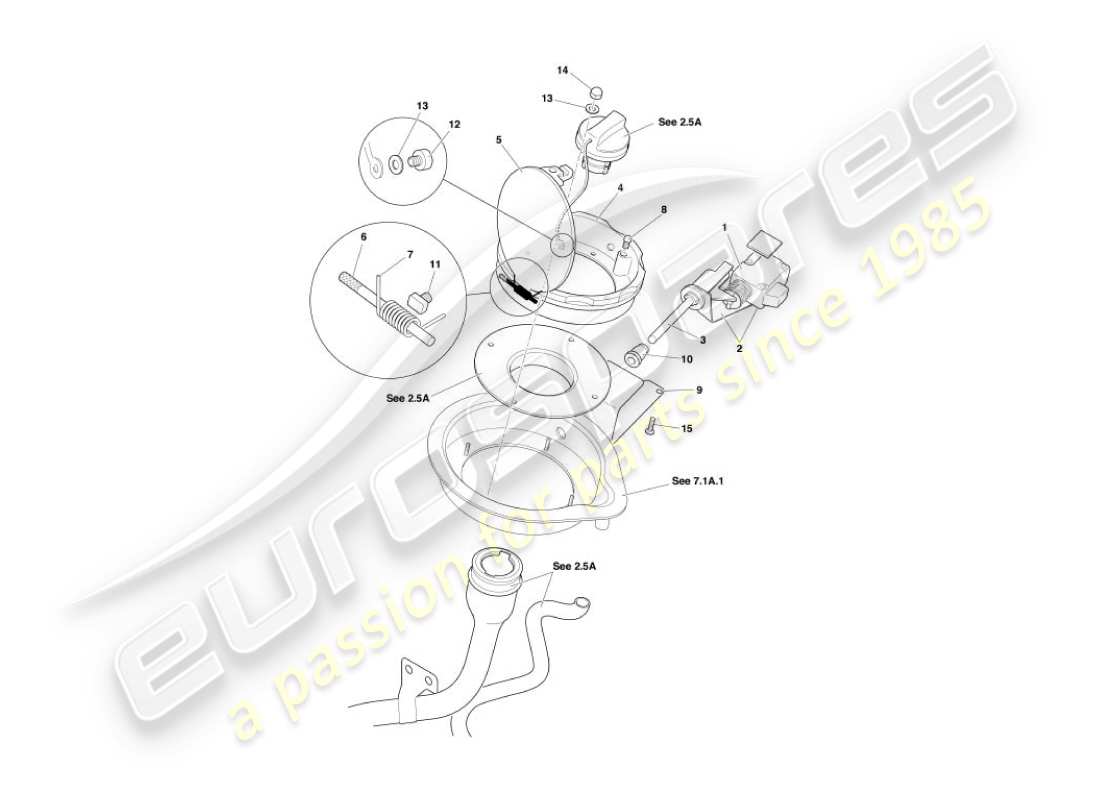

7.1C - Mecanismo de trampilla de combustible
Aston Martin Vanquish (2006) Fuel Flap Mechanism Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 1
-
CONJUNTO DE SOLENOIDE, LIBERACIÓN DE LLENADO DE COMBUSTIBLE
Ver artículo 2
# 2
MPN: 1R12-68-10181
CONJUNTO DE PESTILLO Y SOLENOIDE, TAPA DE LLENADO DE COMBUSTIBLE
de £194,65
de £194,65
# 3
MPN: 1R12-341317-AD
CLAVIJA, LIBERACIÓN DE LLENADO DE COMBUSTIBLE
de £3,57
de £3,57
# 4
MPN: 1R12-340331-AJ
CONJUNTO DE BISEL, LLENADO DE COMBUSTIBLE, CROMADO
de £653,71
de £653,71
# 5
MPN: 1R12-341319-AH
TAPA, LLENADO DE COMBUSTIBLE, CROMADA 1
# 5
MPN: 1R12-344652-AB
TAPA, LLENADO DE COMBUSTIBLE, CROMADA 2
# 6
MPN: 1R12-342116-AA
PASADOR, BISAGRA DE LLENADO DE COMBUSTIBLE
de £13,90
de £13,90
# 7
MPN: 1R12-341356-AD
RESORTE, TAPA DE LLENADO DE COMBUSTIBLE
de £8,36
de £8,36
# 8
MPN: 1R12-343294-AA
AMORTIGUADOR, LLENADO DE COMBUSTIBLE
de £1,32
de £1,32
# 9
MPN: 1R12-341322-AE
SOPORTE, SOPORTE SOLENOIDE DE LLENADO DE COMBUSTIBLE
de £19,04
de £19,04
# 10
MPN: 1R12-341323-AA
SELLO, SOLENOIDE DE LLENADO DE COMBUSTIBLE
de £5,65
de £5,65
# -
-
TUERCA DE BLOQUEO GIRO
# 11
MPN: 1R12-344428-AA
TOPE DE LABIO, LLENADO DE COMBUSTIBLE
de £4,89
de £4,89
# 12
MPN: 700177
TORNILLO DE CABEZA, M5X6 INOXIDABLE
# 13
MPN: 699295
Arandela DE NYLON, M5
de £0,52
de £0,52
# 14
MPN: 699505
TUERCA, CABEZA DOMO, M5 INOXIDABLE
# 15
MPN: 700608
Tornillo, bandera, M5X12
# -
-
ALMOHADILLA DE ESPUMA, 50X20X5
