aston martin vanquish (2014) líneas de aire acondicionado, hfo1234yf gasolina diagrama de piezas

12-0303-20 - Líneas de aire acondicionado, HFO1234yf gasolina

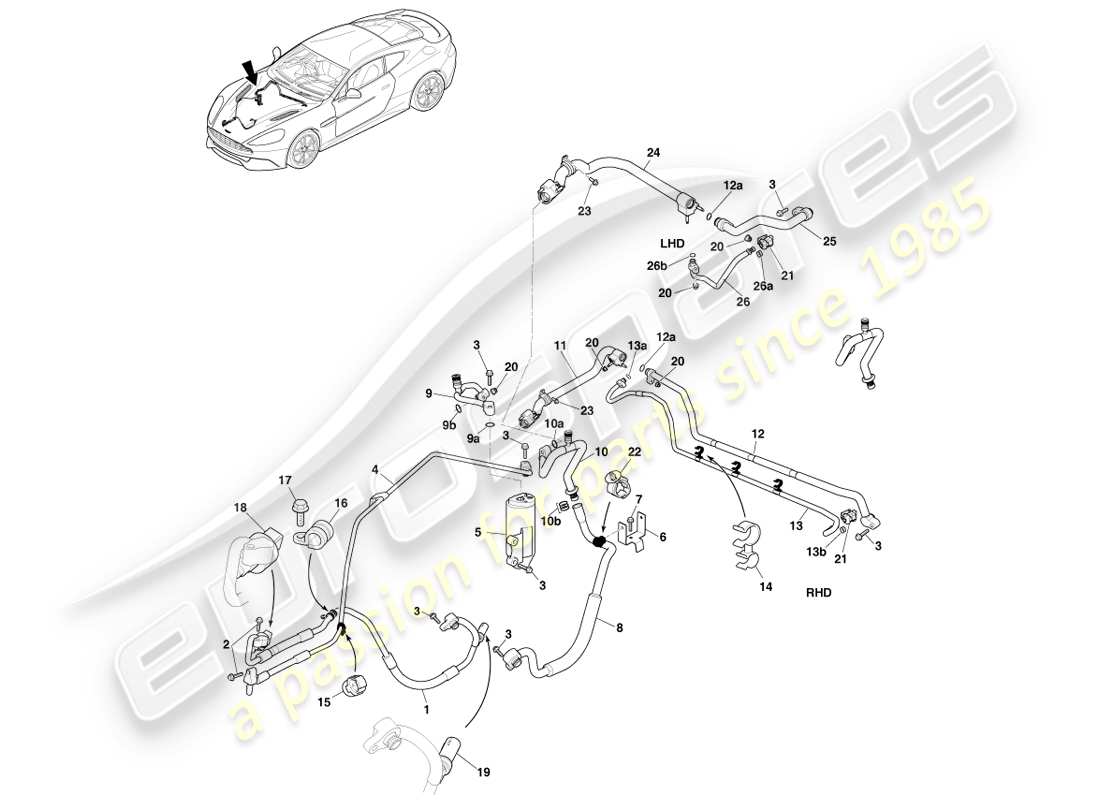

Aston Martin Vanquish (2014) Air Con Lines, HFO1234yf Gas Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                    #
                                                    Número de pieza
                                                    Descripción
                                                    Llave
                                                    Precio
                                                    # 1
                                                    MPN: HD33-19972-AA
                                                    CONJUNTO DE TUBO, COMPRESOR A CONDENSADOR
                                                    de £368,05
                                                    de £368,05
                                                    CONJUNTO DE TUBO, COMPRESOR A CONDENSADOR Genuine Aston Martin - Nuevo (ordenar)
                                                    # 2
                                                    MPN: 703201
                                                    TORNILLO, M8X30, CABEZA DE BRIDA HEXAGONAL
                                                    de £0,47
                                                    de £0,47
                                                    TORNILLO M8X30 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                                    # 3
                                                    MPN: 703199
                                                    PERNO, M6X30, CABEZA DE BRIDA HEXAGONAL
                                                    de £0,47
                                                    de £0,47
                                                    PERNO M6X30 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                                    # 4
                                                    MPN: HD33-19D719-AA
                                                    CONJUNTO DE TUBO, CONDENSADOR A RECEPTOR/SECADOR
                                                    de £153,35
                                                    de £153,35
                                                    CONJUNTO DE TUBO, CONDENSADOR A RECEPTOR/SECADOR Genuine Aston Martin - Nuevo (ordenar)
                                                    # 5
                                                    MPN: 4G43-19E891-AD
                                                    CONJUNTO DE RECEPTOR/SECADOR
                                                    de £253,98
                                                    de £253,98
                                                    Esta pieza reemplaza el número de pieza 4G43-19E891-AC que tenemos en stock.
                                                    CONJUNTO DE SECADOR RECEPTOR Genuine Aston Martin - Nuevo (ordenar)
                                                    # 6
                                                    MPN: 4G43-6147X-AD
                                                    soporte
                                                    Sólo volante a la derecha
                                                    de £23,69
                                                    de £23,69
                                                    BRKT-A/C /ELEC Genuine Aston Martin - Nuevo (ordenar)
                                                    # 7
                                                    MPN: 703151
                                                    TORNILLO, M6X16, Arandela HEXAGONAL DE ARANDELA
                                                    Sólo volante a la derecha
                                                    de £0,47
                                                    de £0,47
                                                    TORNILLO M6X16 HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
                                                    PERNOS DE MALLA INFERIOR Genuine Ferrari Parte - Nuevo (ordenar)
                                                    # 8
                                                    MPN: HD33-19A705-AA
                                                    CONJUNTO DE TUBO, SALIDA DEL EVAPORADOR, INFERIOR
                                                    de £239,72
                                                    de £239,72
                                                    CONJUNTO DE TUBO, SALIDA DEL EVAPORADOR, INFERIOR Genuine Aston Martin - Nuevo (ordenar)
                                                    # 9
                                                    MPN: HG43-19N649-AA
                                                    CONJUNTO DE TUBO, ENTRADA IHX (LÍQUIDO)
                                                    de £146,28
                                                    de £146,28
                                                    CONJUNTO DE TUBO, ENTRADA IHX (LÍQUIDO) Genuine Aston Martin - Nuevo (ordenar)
                                                    # 9a
                                                    MPN: HD23-87071-AA
                                                    JUNTA TÓRICA, 10.8X2.40
                                                    de £4,05
                                                    de £4,05
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
                                                    # 9b
                                                    MPN: HD23-87072-AA
                                                    JUNTA TÓRICA, 9.19X2.62
                                                    de £4,05
                                                    de £4,05
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
                                                    # 10
                                                    MPN: HG43-19N648-AA
                                                    CONJUNTO DE TUBO, SALIDA IHX (SUCCIÓN)
                                                    de £228,38
                                                    de £228,38
                                                    CONJUNTO DE TUBO, SALIDA IHX (SUCCIÓN) Genuine Aston Martin - Nuevo (ordenar)
                                                    # 10a
                                                    MPN: HD23-19394-AA
                                                    JUNTA TÓRICA, 16.25X2.50
                                                    de £5,01
                                                    de £5,01
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
                                                    # 10b
                                                    MPN: HD23-49745-AA
                                                    JUNTA TÓRICA, 12.93X1.86
                                                    de £4,90
                                                    de £4,90
                                                    JUNTA TÓRICA, 12.93X1.86 Genuine Aston Martin - Nuevo (ordenar)
                                                    # 11
                                                    MPN: HD23-18D487-BB
                                                    CONJUNTO DE TUBO, IHX
                                                    RHD
                                                    de £191,66
                                                    de £191,66
                                                    CONJUNTO DE BAÑERA A/C INX RHD Genuine Aston Martin - Nuevo (ordenar)
                                                    # 12
                                                    MPN: HG43-19D602-BA
                                                    CONJUNTO DE TUBO, SALIDA DEL EVAPORADOR, SUPERIOR
                                                    RHD
                                                    de £162,78
                                                    de £162,78
                                                    CONJUNTO DE TUBO, SALIDA DEL EVAPORADOR, SUPERIOR Genuine Aston Martin - Nuevo (ordenar)
                                                    # 12a
                                                    MPN: HD23-19394-AA
                                                    JUNTA TÓRICA DE EPDM, 16.25X2.50
                                                    de £5,01
                                                    de £5,01
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
                                                    # 13
                                                    MPN: HG43-19D603-BA
                                                    CONJUNTO DE TUBO, ENTRADA DEL EVAPORADOR
                                                    RHD
                                                    de £162,78
                                                    de £162,78
                                                    CONJUNTO DE TUBO, ENTRADA DEL EVAPORADOR Genuine Aston Martin - Nuevo (ordenar)
                                                    # 13a
                                                    MPN: HD23-87072-AA
                                                    CONJUNTO DE TUBO, ENTRADA DEL EVAPORADOR
                                                    de £4,05
                                                    de £4,05
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
                                                    # 13b
                                                    MPN: HD23-87024-AA
                                                    CONJUNTO DE TUBO, ENTRADA DEL EVAPORADOR
                                                    de £4,05
                                                    de £4,05
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
                                                    # 14
                                                    MPN: 701182
                                                    CLIP GIRATORIO
                                                    RHD
                                                    de £1,16
                                                    de £1,16
                                                    CLIP GIRATORIO Genuine Aston Martin - Nuevo (ordenar)
                                                    # 15
                                                    MPN: 701180
                                                    RECORTAR, 14X4, EMPUJAR
                                                    de £0,79
                                                    de £0,79
                                                    CLIP 14.0X4.0 EMPUJAR Genuine Aston Martin - Nuevo (ordenar)
                                                    # 16
                                                    MPN: 699634
                                                    CLIP P,13X15XM6
                                                    de £1,27
                                                    de £1,27
                                                    CLIP P 13X15XM6 Genuine Aston Martin - Nuevo (ordenar)
                                                    # 17
                                                    MPN: 703203
                                                    TORNILLO, M6X20, BRIDA HEXAGONAL HD
                                                    de £0,47
                                                    de £0,47
                                                    TORNILLO M6X20 HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                                    PERNO DE SOPORTE DEL RADIADOR INFERIOR Genuine Ferrari Parte - Nuevo (ordenar)
                                                    # 18
                                                    MPN: 1R12-89-10192
                                                    INTERRUPTOR DE ALTA PRESIÓN
                                                    de £177,66
                                                    de £177,66
                                                    INTERRUPTOR DEL A/C-ALTA PRESIÓN Genuine Aston Martin - Nuevo (ordenar)
                                                    INTERRUPTOR DEL A/C-ALTA PRESIÓN Genuine Aston Martin - Usado en stock
                                                    # 20
                                                    MPN: 703163
                                                    TUERCA DE BLOQUEO DE FLG M6
                                                    de £0,47
                                                    de £0,47
                                                    TUERCA M6 DE BLOQUEO DE BRIDA Genuine Aston Martin - Nuevo (ordenar)
                                                    # 21
                                                    MPN: 4G43-4073A-AA
                                                    ABRAZADERA
                                                    de £3,00
                                                    de £3,00
                                                    ABRAZADERA Genuine Aston Martin - Nuevo (ordenar)
                                                    # 22
                                                    MPN: 702291
                                                    CLIP, 11-18X6.5X7
                                                    Sólo volante a la derecha
                                                    de £0,92
                                                    de £0,92
                                                    CLIP 11-18X6.5X7 Genuine Aston Martin - Nuevo (ordenar)
                                                    # 23
                                                    MPN: 703265
                                                    TORNILLO, M6X16 CABEZA HEXAGONAL
                                                    de £0,47
                                                    de £0,47
                                                    TORNILLO M6X16 HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
                                                    # 24
                                                    MPN: HD23-18D487-AB
                                                    CONJUNTO DE TUBO, IHX
                                                    LHD
                                                    de £170,23
                                                    de £170,23
                                                    CONJUNTO DE BAÑERA A/C IHX OLET Genuine Aston Martin - Nuevo (ordenar)
                                                    # 25
                                                    MPN: HG43-19D602-AA
                                                    CONJUNTO DE TUBO, SALIDA DEL EVAPORADOR, SUPERIOR
                                                    LHD
                                                    de £133,76
                                                    de £133,76
                                                    CONJUNTO DE TUBO, SALIDA EVP (SUCCIÓN) Genuine Aston Martin - Nuevo (ordenar)
                                                    # 26
                                                    MPN: HG43-19D603-AA
                                                    CONJUNTO DE TUBO, ENTRADA DEL EVAPORADOR
                                                    LHD
                                                    de £131,04
                                                    de £131,04
                                                    CONJUNTO DE TUBO, ENTRADA EVP (LÍQUIDO) Genuine Aston Martin - Nuevo (ordenar)
                                                    # 26a
                                                    MPN: HD23-87024-AA
                                                    JUNTA TÓRICA, 6.70X1.80
                                                    de £4,05
                                                    de £4,05
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
                                                    # 26b
                                                    MPN: HD23-87072-AA
                                                    JUNTA TÓRICA, 9.19X2.62
                                                    de £4,05
                                                    de £4,05
                                                    JUNTA TÓRICA DE EPDM Genuine Aston Martin - Nuevo (ordenar)
