aston martin vanquish (2015) montaje de la puerta principal diagrama de piezas

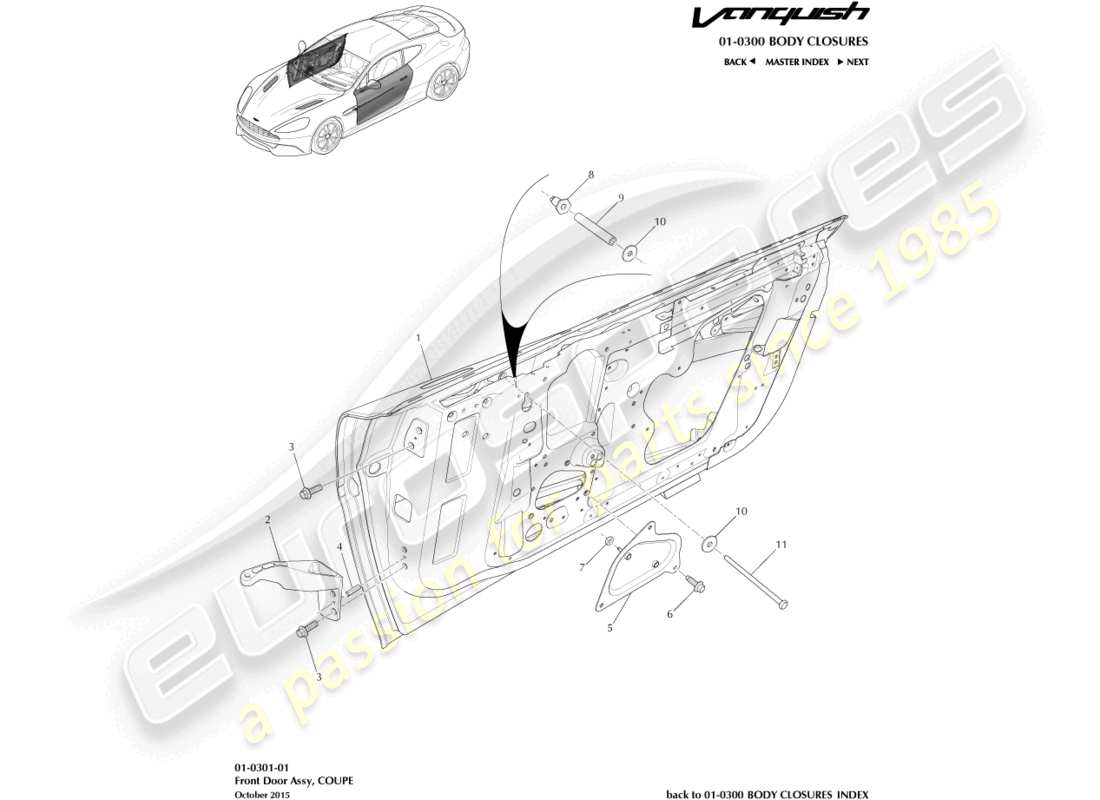

01-0301-01 - Montaje de la puerta principal

Aston Martin Vanquish (2015) Front Door Assembly Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                  #
                  Número de pieza
                  Descripción
                  Llave
                  Precio
                  # 1
                  MPN: ED33-C20122-AD
                  CONJUNTO DE PUERTA COMPLETO, DERECHO
                  Hasta VIN J02109, cupé, incluye artículos 2 a 4. Ver SB-01-1001v2
                  CONJUNTO DE PUERTA COMPLETO, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: ED33-C20122-AE
                  CONJUNTO DE PUERTA COMPLETO, DERECHO
                  Desde VIN J02110, Coupé, Incluye artículos 2 a 4. 3Fixing 1/4Light
                  CONJUNTO DE PUERTA COMPLETO, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: ED33-20122-AD
                  CONJUNTO DE PUERTA COMPLETO, DERECHO
                  Hasta VIN K02114, Volante, incluye artículos 2 a 4. Ver SB-01-1001v2
                  CONJUNTO DE PUERTA COMPLETO, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: ED33-20122-AE
                  CONJUNTO DE PUERTA COMPLETO, DERECHO
                  Desde VIN K02116, Volante, Incluye artículos 2 a 4. 3Fixing 1/4Light
                  CONJUNTO DE PUERTA COMPLETO, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: ED33-C20123-AD
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO
                  Hasta VIN J02109, cupé, incluye artículos 2 a 4. Ver SB-01-1001v2
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: ED33-C20123-AE
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO
                  Desde VIN J02110, Coupé, Incluye artículos 2 a 4. 3Fixing 1/4Light
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: ED33-20123-AD
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO
                  Hasta VIN K02114, Volante, incluye artículos 2 a 4. Ver SB-01-1001v2
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: ED33-20123-AE
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO
                  Desde VIN K02116, Volante, Incluye artículos 2 a 4. 3Fixing 1/4Light
                  CONJUNTO DE PUERTA COMPLETO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                  # 1
                  MPN: CD33-37521-AA
                  TAPÓN CIERRE 12.7MM
                  Hasta VIN J02109/K02114. 3Fixing (Más tarde) Puerta con 2Fixing 1/4Light.
                  de £0,47
                  de £0,47
                  TAPÓN CIERRE, 12.7MM Genuine Aston Martin - Nuevo (ordenar)
                  # 3
                  MPN: 702210-PK
                  TORNILLO, M10X30, CABEZA DE BRIDA HEXAGONAL
                  Paquete de 10
                  de £7,26
                  de £7,26
                  Esta pieza reemplaza el número de pieza. 702210
                  BOLT-M10X30 PAQUETE 10 Genuine Aston Martin - Nuevo (ordenar)
                  PERNOS DEL PANEL DE VENTILACIÓN Genuine Ferrari Parte - Nuevo (ordenar)
                  # 4
                  MPN: 4G43-40176-AB
                  PIN, LOCALIZACIÓN
                  PIN, LOCALIZACIÓN Genuine Aston Martin - Nuevo (ordenar)
                  # 5
                  MPN: 4G43-13282-BA
                  CUBIERTA, APERTURA DE ACCESO A PUERTA, DERECHA
                  de £22,24
                  de £22,24
                  CUBIERTA DR ACC OPG - RH Genuine Aston Martin - Nuevo (ordenar)
                  # 5
                  MPN: 4G43-13283-BA
                  CUBIERTA, APERTURA DE ACCESO A PUERTA, IZQUIERDA
                  de £22,24
                  de £22,24
                  CUBIERTA DR ACC OPG - LH Genuine Aston Martin - Nuevo (ordenar)
                  # 6
                  MPN: 703265
                  TORNILLO, M6X6, CABEZA DE BRIDA HEXAGONAL
                  de £0,47
                  de £0,47
                  TORNILLO M6X16 HEXAGONAL HD Genuine Aston Martin - Nuevo (ordenar)
                  # 7
                  MPN: 4G43-702961-AA
                  ESPACIADOR, CUBIERTA DE APERTURA DE ACCESO A PUERTA
                  de £0,67
                  de £0,67
                  ESPACIADOR, CUBIERTA DE APERTURA DE ACCESO A PUERTA Genuine Aston Martin - Nuevo (ordenar)
                  # 8
                  MPN: 4G43-E826280-AD
                  TUERCA, M6, TOLERANCIA FLEXAX
                  TUERCA, M6, TOLERANCIA FLEXAX Genuine Aston Martin - Nuevo (ordenar)
                  # 9
                  MPN: ED33-102K94-AB
                  TUBO ESPACIADOR
                  de £3,25
                  de £3,25
                  TUBO ESPACIADOR Genuine Aston Martin - Nuevo (ordenar)
                  # 11
                  MPN: CD33-100129-AA
                  TORNILLO, M6X110, CABEZA HEXAGONAL
                  de £0,47
                  de £0,47
                  TORNILLO, M6X110, CABEZA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
