aston martin vanquish (2016) diagrama de piezas de lubricación del motor

03-0200-E1 - Lubricación del motor

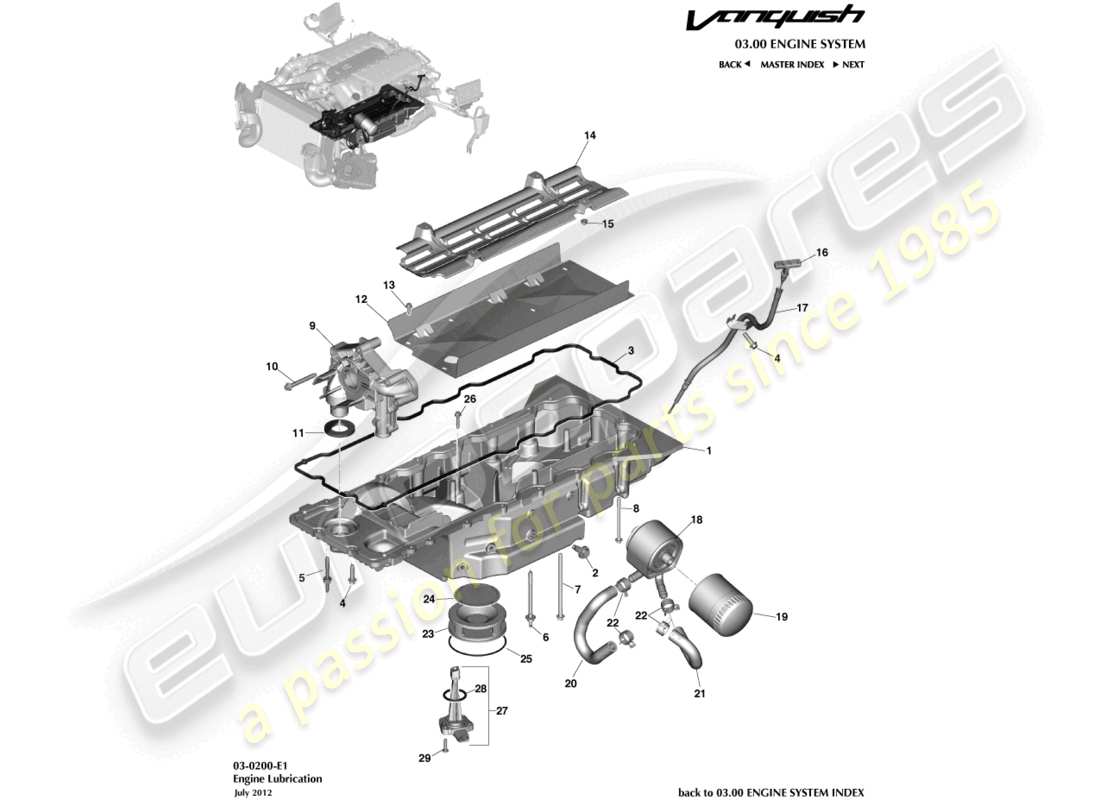

Aston Martin Vanquish (2016) Engine Lubrication Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                          #
                                          Número de pieza
                                          Descripción
                                          Llave
                                          Precio
                                          # 1
                                          MPN: CD33-6675-CC
                                          CONJUNTO DEL CÁRTER DE ACEITE
                                          Incluye los elementos 2 y 23-29. Consulte el boletín de servicio SB-03-0371.
                                          CONJUNTO DEL CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                          # 2
                                          MPN: 4G43-04-10205
                                          TAPÓN DE DRENAJE, M12
                                          Cantidad mínima de pedido of8
                                          de £13,32
                                          de £13,32
                                          TAPÓN DE DRENAJE, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo en stock
                                          # 3
                                          MPN: 04-85092
                                          JUNTA, CÁRTER DE ACEITE
                                          de £64,31
                                          de £64,31
                                          JUNTA, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo en stock
                                          # 4
                                          MPN: 702526
                                          TORNILLO, M8X30
                                          de £0,47
                                          de £0,47
                                          TORNILLO, M8X30 Genuine Aston Martin - Nuevo (ordenar)
                                          # 5
                                          MPN: 702604
                                          ESPÁRRAGO Y Arandela, M6X20
                                          de £18,04
                                          de £18,04
                                          ESTUDIO Y WSHR M6X20+M8X4 Genuine Aston Martin - Nuevo (ordenar)
                                          # 6
                                          MPN: W714403-S437
                                          ESTUDIO, M8X103+6X13
                                          ESTUDIO, M8X103+6X13 Genuine Aston Martin - Nuevo (ordenar)
                                          # 7
                                          MPN: W711831-S442
                                          PERNO, M8X140
                                          PERNO, M8X140 Genuine Aston Martin - Nuevo (ordenar)
                                          # 8
                                          MPN: W704087-S437
                                          PERNO, M8X105
                                          PERNO, M8X105 Genuine Aston Martin - Nuevo (ordenar)
                                          # 9
                                          MPN: 8G43-04-11112
                                          CONJUNTO DE BOMBA, ACEITE
                                          de £1.484,68
                                          de £1.484,68
                                          SERVICIO DE CONJUNTO-BMB DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                          # 10
                                          MPN: 702552
                                          PERNO, M8X70
                                          de £0,68
                                          de £0,68
                                          PERNO M8 X 70 Genuine Aston Martin - Nuevo (ordenar)
                                          # 11
                                          MPN: 4G43-04-10196
                                          SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE A CÁRTER
                                          de £61,29
                                          de £61,29
                                          SELLO, TUBO RECOGEDOR DE BOMBA DE ACEITE A CÁRTER Genuine Aston Martin - Nuevo (ordenar)
                                          # 12
                                          MPN: 8D33-6686-AD
                                          PLACA DEFLECTOR, CÁRTER DE ACEITE
                                          de £126,15
                                          de £126,15
                                          DEFLECTOR, CÁRTER DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                          # 13
                                          MPN: 705052
                                          TORNILLO, M6X14
                                          de £8,26
                                          de £8,26
                                          TORNILLO, M6X14 Genuine Aston Martin - Nuevo (ordenar)
                                          # 14
                                          MPN: AD23-6B660-AC
                                          BANDEJA, VIENTO
                                          de £186,83
                                          de £186,83
                                          BANDEJA, VIENTO Genuine Aston Martin - Nuevo (ordenar)
                                          # 15
                                          MPN: 703169
                                          TUERCA, M6, BRIDA HEXAGONAL
                                          de £0,71
                                          de £0,71
                                          Esta pieza reemplaza el número de pieza. 703168
                                          TUERCA M6 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                          # 16
                                          MPN: 8D33-6750-CA
                                          CONJUNTO INDICADOR DE NIVEL DE ACEITE
                                          de £29,67
                                          de £29,67
                                          CONJUNTO INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                          # 16
                                          MPN: 4G43-6K804-AA
                                          ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR
                                          No ilustrado
                                          de £4,71
                                          de £4,71
                                          ETIQUETA, VARILLA MEDIDA DE ACEITE DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                          # 17
                                          MPN: CD33-6754-AB
                                          CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE
                                          de £41,10
                                          de £41,10
                                          CONJUNTO DE TUBO, INDICADOR DE NIVEL DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                          # 18
                                          MPN: CD33-6A642-AA
                                          ENFRIADOR DE ACEITE, MOTOR
                                          de £611,93
                                          de £611,93
                                          ENFRIADOR DE ACEITE, MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                          # 19
                                          MPN: AG43-6714-AA-PK
                                          FILTRO DE ACEITE
                                          Paquete de 12
                                          de £25,18
                                          de £25,18
                                          FILTRO DE ACEITE (PK de 10) Genuine Aston Martin - Nuevo (ordenar)
                                          Alternativa (#AG43-6714-AA) FILTRO DE ACEITE (sencillo) Genuine Aston Martin - Nuevo en stock
                                          # 20
                                          MPN: CD33-8B451-AC
                                          CONJUNTO DE MANGUERA, SALIDA DEL ENFRIADOR DE ACEITE
                                          INCLUYE ARTÍCULO 22
                                          de £108,32
                                          de £108,32
                                          CONJUNTO DE MANGUERA, SALIDA DEL ENFRIADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                          # 21
                                          MPN: CD33-6N867-AA
                                          CONJUNTO DE MANGUERA, ENTRADA DE ENFRIADOR DE ACEITE
                                          INCLUYE ARTÍCULO 22
                                          de £18,47
                                          de £18,47
                                          CONJUNTO DE MANGUERA, ENTRADA DEL ENFRIADOR DE ACEITE Genuine Aston Martin - Nuevo (ordenar)
                                          # 22
                                          MPN: 32-85381
                                          ABRAZADERA
                                          de £3,99
                                          de £3,99
                                          ABRAZADERA Genuine Aston Martin - Nuevo (ordenar)
                                          # 25
                                          MPN: CD33-6625-BA
                                          ANILLO O
                                          de £32,46
                                          de £32,46
                                          ANILLO O Genuine Aston Martin - Nuevo (ordenar)
                                          # 26
                                          MPN: CD33-10630C-AA
                                          PERNO, M6X30
                                          PERNO, M6X30 Genuine Aston Martin - Nuevo (ordenar)
                                          # 27
                                          MPN: 4G43-04-10972
                                          CONJUNTO DE SENSOR, NIVEL BAJO DE ACEITE DEL MOTOR
                                          de £59,17
                                          de £59,17
                                          SNSR CONJUNTO-ENG LOWOIL Genuine Aston Martin - Nuevo (ordenar)
                                          # 28
                                          MPN: 8W93-87030-BA
                                          JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR
                                          SIEMPRE REEMPLAZAR. NO REUTILIZAR
                                          de £22,68
                                          de £22,68
                                          JUNTA TÓRICA, SENSOR DE NIVEL DE ACEITE BAJO DEL MOTOR Genuine Aston Martin - Nuevo (ordenar)
                                          # 29
                                          MPN: 699842
                                          TORNILLO, M6X25, CABEZA RONDA
                                          TORNILLO, M6 Genuine Aston Martin - Nuevo (ordenar)
