aston martin vanquish (2016) sistema de escape diagrama de piezas

09-0500-00 - Sistema de escape

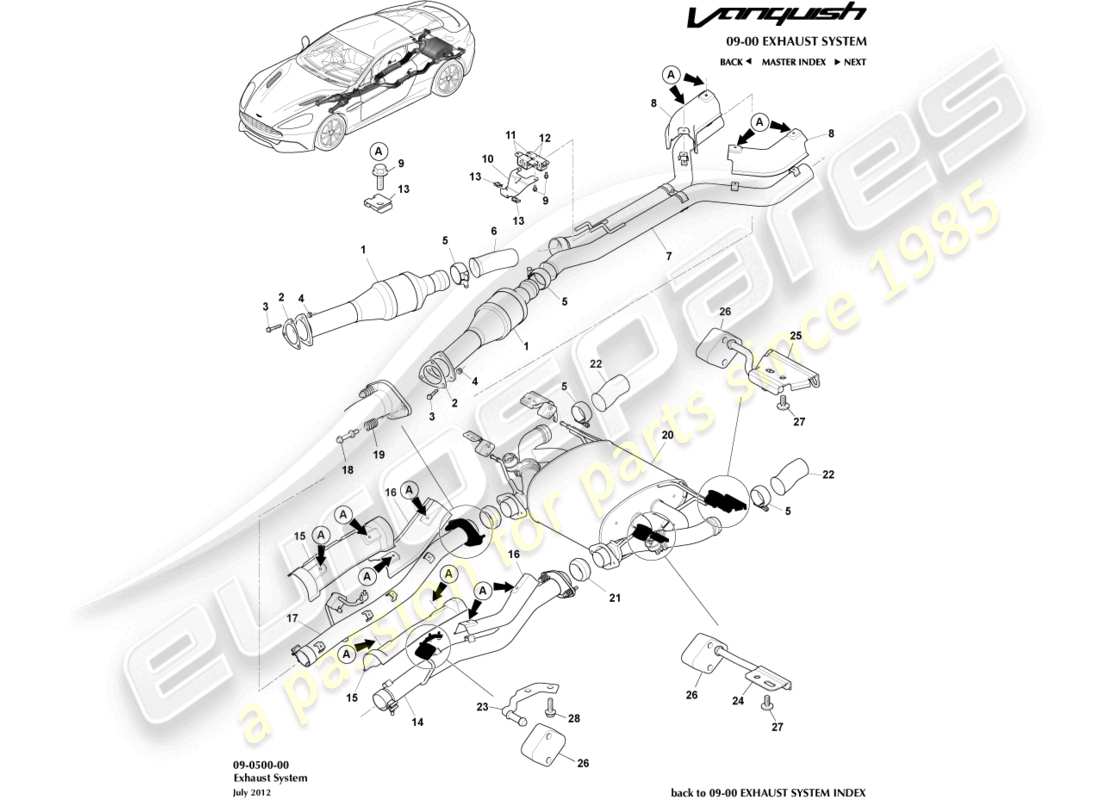

Aston Martin Vanquish (2016) Exhaust System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                            #
                                            Número de pieza
                                            Descripción
                                            Llave
                                            Precio
                                            # 1
                                            MPN: 8G43-5E211-AD
                                            CONJUNTO DE CATALIZADOR Y TUBERÍA
                                            de £648,86
                                            de £648,86
                                            CONJUNTO DE GATO Y TUBERÍA Genuine Aston Martin - Nuevo (ordenar)
                                            # 2
                                            MPN: 4G43-5E281-AA-PK
                                            JUNTA DE ESCAPE
                                            Paquete de 2
                                            Sustitución
                                            Sustitución
                                            Genuine Aston Martin (ya no está disponible para ordenar)
                                            # 3
                                            MPN: 702698
                                            PERNO, M8X45, CABEZA DE BRIDA
                                            de £9,22
                                            de £9,22
                                            BOLT-M8X45 CABEZA DE BRIDA Genuine Aston Martin - Nuevo (ordenar)
                                            # 4
                                            MPN: 4G43-02738-AA-PK
                                            TUERCA, M8 CABEZA DE BRIDA HEXAGONAL, INOXIDABLE
                                            Paquete de 10
                                            de £37,21
                                            de £37,21
                                            Esta pieza reemplaza el número de pieza. 4G43-02738-AA
                                            NUT-M8 BRIDA SS(PK 10) Genuine Aston Martin - Nuevo (ordenar)
                                            # 5
                                            MPN: 9G43-5221-AA
                                            ABRAZADERA, TUBO DE ESCAPE
                                            de £25,41
                                            de £25,41
                                            CONJUNTO DE TUBO, ESCAPE TRASERO IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                            # 6
                                            MPN: CG43-5220-FA
                                            TUBO INTERMEDIO
                                            de £24,51
                                            de £24,51
                                            TUBO INTERMEDIO Genuine Aston Martin - Nuevo (ordenar)
                                            # 7
                                            MPN: CD33-5220-DC
                                            TUBO, CENTRO DE ESCAPE
                                            Incluye los elementos 8, 9 y 13
                                            de £506,14
                                            de £506,14
                                            TUBO, CENTRO DE ESCAPE Genuine Aston Martin - Nuevo (ordenar)
                                            # 8
                                            MPN: AD43-5G221-AA
                                            CONJUNTO DE PROTECCIÓN, SISTEMA DE ESCAPE, TRASERO DELANTERO
                                            de £114,27
                                            de £114,27
                                            CONJUNTO DE PROTECCIÓN, SISTEMA DE ESCAPE, TRASERO DELANTERO Genuine Aston Martin - Nuevo (ordenar)
                                            # 9
                                            MPN: 703264
                                            TORNILLO, M6X14, CABEZA HEXAGONAL
                                            TORNILLO, M6X12 CABEZA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
                                            # 11
                                            MPN: 4G43-3962-FA
                                            SOPORTE, AISLADOR DE ESCAPE
                                            de £27,00
                                            de £27,00
                                            BRKT-EXH ISLTR Genuine Aston Martin - Nuevo (ordenar)
                                            BRKT-EXH ISLTR Genuine Aston Martin - Usado en stock
                                            Con Goma
                                            # 12
                                            MPN: 4G43-35-10025
                                            GOMA, SOPORTE DE ESCAPE
                                            de £4,77
                                            de £4,77
                                            SOPORTE DE GOMA DE ESC. Genuine Aston Martin - Nuevo (ordenar)
                                            # 13
                                            MPN: 699736
                                            SUJETADOR, BORDE DEL PANEL
                                            de £1,70
                                            de £1,70
                                            CLIP - BORDE DEL PANEL Genuine Aston Martin - Nuevo (ordenar)
                                            # 14
                                            MPN: CG43-5220-BA
                                            TUBO, INTERMEDIO DE ESCAPE, IZQUIERDO
                                            Incluye los artículos 9, 13, 15 y 16
                                            TUBO, INTERMEDIO DE ESCAPE, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                            # 14
                                            MPN: FD33-5220-BA
                                            TUBO, INTERMEDIO DE ESCAPE, IZQUIERDO
                                            DE 15MY
                                            de £259,58
                                            de £259,58
                                            TUBO, INTERMEDIO DE ESCAPE, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                            # 15
                                            MPN: 4G43-5G221-BC
                                            CONJUNTO DE PROTECCIÓN TÉRMICA, ESCAPE, TUBO INTERMEDIO, DELANTERO
                                            CONJUNTO DE PROTECCIÓN TÉRMICA, ESCAPE, TUBO INTERMEDIO, DELANTERO Genuine Aston Martin - Nuevo (ordenar)
                                            # 15
                                            MPN: FD33-5G221-BA
                                            CONJUNTO DE PROTECCIÓN TÉRMICA, ESCAPE, TUBO INTERMEDIO, DELANTERO
                                            DE 15MY
                                            de £116,64
                                            de £116,64
                                            CONJUNTO DE PROTECCIÓN, SISTEMA DE ESCAPE TRASERO Genuine Aston Martin - Nuevo (ordenar)
                                            # 16
                                            MPN: AD43-5G221-CA
                                            CONJUNTO DE PROTECCIÓN TÉRMICA, ESCAPE, TUBO INTERMEDIO, TRASERO
                                            de £119,23
                                            de £119,23
                                            SHL CONJUNTO-SISTEMA ESCAPE TRASERO Genuine Aston Martin - Nuevo (ordenar)
                                            # 17
                                            MPN: CG43-5220-AA
                                            TUBO, INTERMEDIO DE ESCAPE, DERECHO
                                            Incluye los artículos 9, 13, 15 y 16
                                            TUBO, INTERMEDIO DE ESCAPE, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                                            # 17
                                            MPN: FD33-5220-AA
                                            TUBO, INTERMEDIO DE ESCAPE, DERECHO
                                            DE 15MY
                                            de £259,58
                                            de £259,58
                                            TUBO, INTERMEDIO DE ESCAPE, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                                            # 18
                                            MPN: 4G43-70816-AA
                                            PERNO, M8, CABEZA DE BRIDA
                                            de £2,62
                                            de £2,62
                                            TORNILLO Genuine Aston Martin - Nuevo (ordenar)
                                            # 19
                                            MPN: 4G43-5F264-AA
                                            RESORTE, BRIDA DEL TUBO DE ESCAPE
                                            de £9,19
                                            de £9,19
                                            BRIDA DE TUBO DE ESCAPE DE RESORTE H Genuine Aston Martin - Nuevo (ordenar)
                                            # 20
                                            MPN: CD33-5230-BF
                                            SILENCIADOR, ESCAPE
                                            de £2.181,43
                                            de £2.181,43
                                            SILENCIADOR, ESCAPE Genuine Aston Martin - Nuevo (ordenar)
                                            # 21
                                            MPN: 4G43-17213-BA
                                            ANILLO DE SELLADO, ESCAPE
                                            de £33,11
                                            de £33,11
                                            ANILLO DE SELLADO, ESCAPE Genuine Aston Martin - Nuevo (ordenar)
                                            # 22
                                            MPN: 4G43-5220-CA
                                            TUBO, MUNDO DE SALIDA DE ESCAPE
                                            de £13,14
                                            de £13,14
                                            TUBO, MUNDO DE SALIDA DE ESCAPE Genuine Aston Martin - Nuevo (ordenar)
                                            TUBO, MUNDO DE SALIDA DE ESCAPE Genuine Aston Martin - Usado en stock
                                            # 23
                                            MPN: 4G43-5N201-DC
                                            SOPORTE, MONTAJE DEL TUBO DE ESCAPE, INTERMEDIO IZQUIERDO
                                            Hasta 15MY
                                            de £4,32
                                            de £4,32
                                            SOPORTE ESC. MTNG CTR IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                            SOPORTE ESC. MTNG CTR IZQUIERDO Genuine Aston Martin - Usado en stock
                                            # 23
                                            MPN: FD33-5N201-DA
                                            SOPORTE, MONTAJE DEL TUBO DE ESCAPE, INTERMEDIO IZQUIERDO
                                            DE 15MY
                                            de £16,70
                                            de £16,70
                                            SOPORTE, MONTAJE DEL TUBO DE ESCAPE, INTERMEDIO IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                            # 23
                                            MPN: 4G43-5N201-EC
                                            SOPORTE, MONTAJE DEL TUBO DE ESCAPE, INTERMEDIO DERECHO
                                            Hasta 15MY
                                            de £4,32
                                            de £4,32
                                            SOPORTE ESC. MTNG CTR RH Genuine Aston Martin - Nuevo (ordenar)
                                            SOPORTE ESC. MTNG CTR RH Genuine Aston Martin - Usado en stock
                                            # 23
                                            MPN: FD33-5N201-EA
                                            SOPORTE, MONTAJE DEL TUBO DE ESCAPE, INTERMEDIO DERECHO
                                            DE 15MY
                                            de £16,70
                                            de £16,70
                                            SOPORTE, MONTAJE DEL TUBO DE ESCAPE, INTERMEDIO DERECHO Genuine Aston Martin - Nuevo (ordenar)
                                            # 24
                                            MPN: CD33-5N201-CB
                                            SOPORTE, CONJUNTO DE SUSPENSIÓN DE MONTAJE DE SILENCIADOR, TRASERO, IZQUIERDO
                                            de £13,74
                                            de £13,74
                                            SOPORTE, CONJUNTO DE SUSPENSIÓN DE MONTAJE DE SILENCIADOR, TRASERO, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                            # 24
                                            MPN: CD33-5N201-DB
                                            SOPORTE, CONJUNTO DE SUSPENSIÓN DE MONTAJE DE SILENCIADOR, TRASERO, DERECHO
                                            de £13,74
                                            de £13,74
                                            SOPORTE, CONJUNTO DE SUSPENSIÓN DE MONTAJE DE SILENCIADOR, TRASERO, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                                            # 25
                                            MPN: CD33-5N203-AA
                                            SOPORTE, MONTAJE SUPERIOR DEL TUBO DE ESCAPE, IZQUIERDO
                                            de £20,86
                                            de £20,86
                                            SOPORTE, MONTAJE SUPERIOR DEL TUBO DE ESCAPE, IZQUIERDO Genuine Aston Martin - Nuevo (ordenar)
                                            # 25
                                            MPN: CD33-5N202-AA
                                            SOPORTE, MONTAJE SUPERIOR DEL TUBO DE ESCAPE, DERECHO
                                            de £20,86
                                            de £20,86
                                            SOPORTE, MONTAJE SUPERIOR DEL TUBO DE ESCAPE, DERECHO Genuine Aston Martin - Nuevo (ordenar)
                                            # 26
                                            MPN: 4G43-35-10026
                                            GOMA, SOPORTE DE ESCAPE
                                            de £21,44
                                            de £21,44
                                            SOPORTE DE GOMA DE ESC. Genuine Aston Martin - Nuevo (ordenar)
                                            SOPORTE DE GOMA DE ESC. Genuine Aston Martin - Usado en stock
                                            # 27
                                            MPN: 6G33-100134-AB
                                            TORNILLO Y Arandela, M8X18, CABEZA TORX
                                            TORNILLO/ Arandela, M6 X 18 Genuine Aston Martin - Nuevo (ordenar)
                                            # 28
                                            MPN: 703121
                                            TORNILLO, M8X20, CABEZA DE BRIDA HEXAGONAL
                                            de £0,47
                                            de £0,47
                                            TORNILLO M8X20 BRIDA HEXAGONAL Genuine Aston Martin - Nuevo (ordenar)
