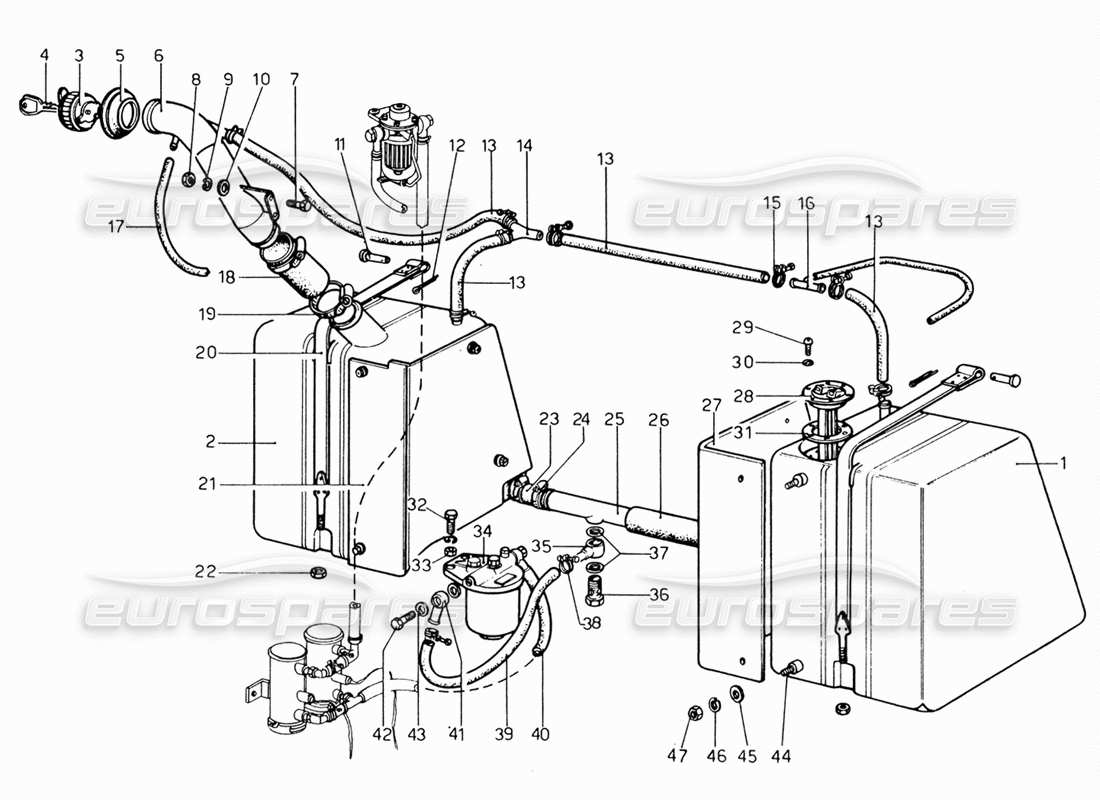

007 - Tanques de combustible y tuberías
Ferrari 206 GT Dino (1969) Fuel Tanks -and Pipes Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 820728
SERBATULC DESTRO
# 002
MPN: E20729
TANQUE IZQUIERDO
# 003
MPN: tipo 2106/F
tapa de carga
CAMA
# 004
-
LLAVE DE TAPA
# 005
MPN: 101465
CUELLO DE GOMA
de £45,30
de £45,30
Esta pieza reemplaza el número de pieza. 821287 - and 3 more. Haga clic para ver detalles
# 006
MPN: 820765
MANGUERA DE CARGA DE COMBUSTIBLE
de £98,12
de £98,12
# 007
MPN: 6x8-UNI 5739
TORNILLO
LOBO BG
# 008
MPN: 6x1-UN15566
TUERCA
LOBO BG
# 009
MPN: 6 R 4
Arandela
Sustitución
Sustitución
# 010
MPN: C4T03
Arandela
# 011
MPN: 830241
PIVOTE
de £25,03
de £25,03
# 012
MPN: C1
SPLIT PIN
1,8x20
Sustitución
Sustitución
# 013
MPN: BENZO RES
TUBO PER SFIATO (F 16 X 22 MT. 2)
PIRELLI
# 014
MPN: 101464
UNIÓN 3-WAY
de £26,03
de £26,03
# 015
MPN: Tipo A-F21/22
ABRAZADERA DE MANGUERA DE RESPIRADERO
ANGST-PH.
# 016
MPN: 820570
UNIÓN
de £26,33
de £26,33
# 017
MPN: 0 Sx9x1120
MANGUERA DE VENTILACIÓN
RESIVITAR
# 018
MPN: 95110
MANGA
# 019
MPN: 95028
FASCETA (CHENEY 51-70)
# 020
MPN: 820732
ENSAMBLAJE DE LA CORREA
# 021
MPN: 820750
MAMPARA IZQUIERDA
# 022
MPN: 95900603
TUERCA
de £0,77
de £0,77
# 023
MPN: 114277
MANGA
de £69,76
de £69,76
Esta pieza reemplaza el número de pieza. 101468 - and 1 more. Haga clic para ver detalles
# 024
MPN: 95026
FASCETA (CHENEY) 162/S-29/41
Sustitución
Sustitución
# 025
MPN: 820730
tubo de conexión
de £95,00
de £95,00
# 026
MPN: RADIOR 35x41
TUBO PROTEZIONE (MT. 0,30)
PIRELLI
# 027
MPN: 820749
MAMPARA DERECHA
# 028
MPN: 678033
INDICADOR DE NIVEL DE COMBUSTIBLE
BORLETTI
# 029
MPN: 4 VR 4x10
TORNILLO
OEB
# 030
-
Arandela
# 031
MPN: 101462
empaquetadura
de £13,47
de £13,47
Esta pieza reemplaza el número de pieza. 820925 - and 1 more. Haga clic para ver detalles
# 031
MPN: 10263160
empaquetadura
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 92930
# 032
MPN: 10x30-UNI 5740
TORNILLO
LOBO 8G
# 033
MPN: 1100.25 M
TUERCA
A NOSOTROS. N/70
# 034
MPN: 107486
CONJUNTO DEL FILTRO DE COMBUSTIBLE
de £396,84
de £396,84
Esta pieza reemplaza el número de pieza. 103401
# 035
MPN: 95367
UNIÓN
# 036
MPN: 95252
UNIÓN
de £95,96
de £95,96
# 038
MPN: Tipo C. 15/16
Abrazaderas de manguera de combustible
ANGST-PH
# 039
MPN: Aeroquip - mm. 350
MANGUERA DE CONEXIÓN DEL DEPÓSITO AL FILTRO
2556/6 - Fi 3/8 x
# 040
MPN: Aeroquip - mm. 180
MANGUERA DE CONEXIÓN DEL FILTRO A LAS BOMBAS
2556/6 - Fi 3/8 x
# 041
MPN: 95368
UNIÓN
de £21,65
de £21,65
# 042
MPN: 95253
UNIÓN
de £8,55
de £8,55
# 043
MPN: 14GR2
empaquetadura
# 044
MPN: 95313
ESPÁRRAGO ROSCADO
# 045
MPN: 12643701
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12643704 - and 1 more. Haga clic para ver detalles
# 046
MPN: REG - 6
Arandela
OEB
# 047
MPN: 101239
TUERCA
de £1,60
de £1,60
