009 - Fuel System

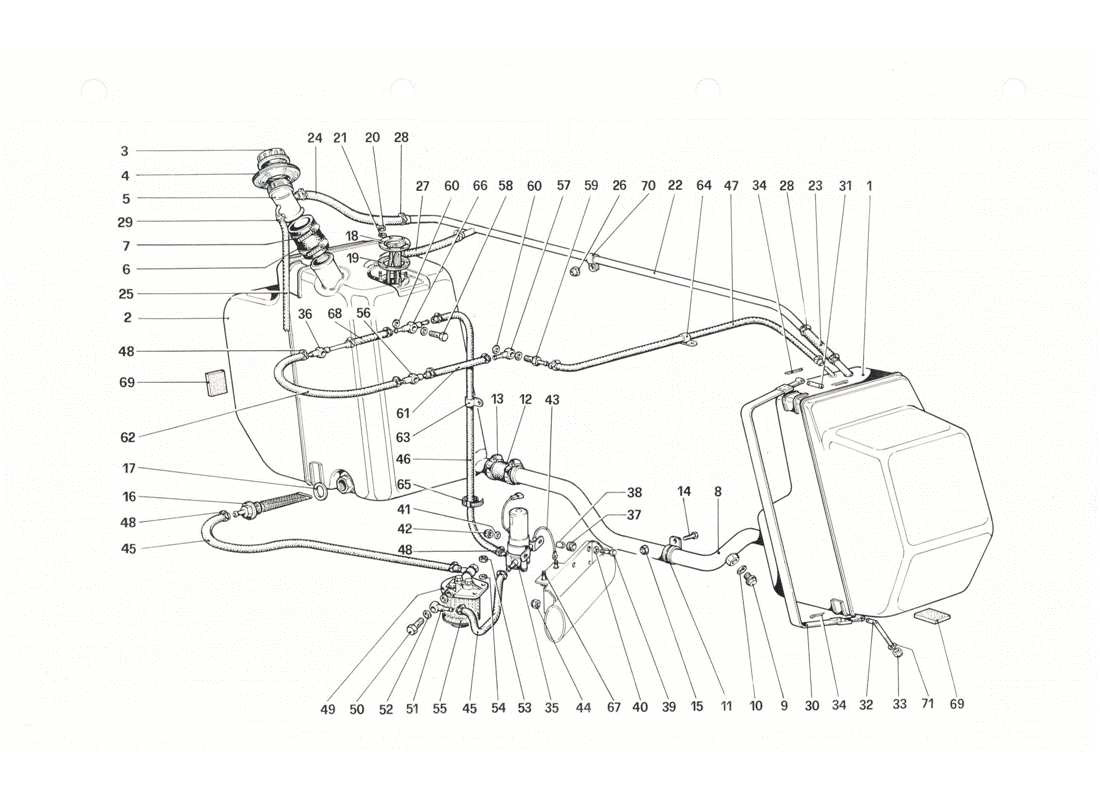

Ferrari 208 GTB GTS Fuel system Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 108137
TANQUE DE COMBUSTIBLE DERECHO
de £1.441,32
de £1.441,32
Esta pieza reemplaza el número de pieza. 60041100
# 002
MPN: 108138
TANQUE DE COMBUSTIBLE IZQUIERDO
Esta pieza reemplaza el número de pieza. 60041308
# 003
MPN: 113401
Tapón de llenado de combustible
de £65,57
de £65,57
Esta pieza reemplaza el número de pieza. 101453 - and 3 more. Haga clic para ver detalles
# 004
MPN: 101465
SELLO PARA UNIÓN
de £45,30
de £45,30
Esta pieza reemplaza el número de pieza. 821287 - and 3 more. Haga clic para ver detalles
# 005
MPN: 109321
CONECTOR DE CARGA
de £86,05
de £86,05
# 006
MPN: 114282
MANGUITO PARA UNIÓN
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 109734
# 007
MPN: 12174790
FASCETTA
de £1,08
de £1,08
Esta pieza reemplaza el número de pieza. 50188200
# 008
MPN: 106675
TUBO PUENTE DEL TANQUE DE COMBUSTIBLE
de £100,00
de £100,00
# 009
MPN: 10300771
TAPÓN DE DRENAJE DE COMBUSTIBLE
de £0,50
de £0,50
# 010
MPN: 10278650
EMPAQUETADURA
de £0,47
de £0,47
# 011
MPN: 106195
SOPORTE DE CLIP
de £17,08
de £17,08
# 012
MPN: 114277
MANGA
de £69,76
de £69,76
Esta pieza reemplaza el número de pieza. 101468 - and 1 more. Haga clic para ver detalles
# 013
MPN: 108785
FASCETTA
Sustitución
Sustitución
# 014
MPN: 10902121
VITE
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 20146601
# 015
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 016
MPN: 104528
filtrar
de £377,82
de £377,82
Esta pieza reemplaza el número de pieza. 821360
# 017
MPN: 102645
EMPAQUETADURA
de £3,63
de £3,63
Esta pieza reemplaza el número de pieza. 104283 - and 2 more. Haga clic para ver detalles
# 018
MPN: 108644
UNIDAD DE TRANSMISOR DEL TANQUE DE COMBUSTIBLE OEM
Sustitución
Sustitución
# 018
MPN: MC3701/100
TRANSMISOR DE NIVEL DEL TANQUE DE COMBUSTIBLE (UNIVERSAL)
de £83,95
de £83,95
Esta pieza reemplaza el número de pieza. 108644 - and 5 more. Haga clic para ver detalles
# 019
MPN: 101462
EMPAQUETADURA
de £13,47
de £13,47
Esta pieza reemplaza el número de pieza. 820925 - and 1 more. Haga clic para ver detalles
# 021
MPN: 127492
Arandela
de £0,59
de £0,59
Esta pieza reemplaza el número de pieza. 106848
# 022
MPN: 108521
manguera
de £58,23
de £58,23
# 023
MPN: 109353
MANGUERA DE COMBUSTIBLE
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 107330
# 024
MPN: 109354
MANGUERA DE COMBUSTIBLE
Sustitución
Sustitución
# 025
MPN: 106666
TUBO DE DESBORDAMIENTO
de £1,37
de £1,37
# 026
MPN: 12574211
DADOS AUTOBLOQUEANTES
de £0,71
de £0,71
# 027
MPN: 109353
MANGUERA DE COMBUSTIBLE
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 107330
# 028
MPN: 13000390
FASCETTA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 029
MPN: 101296
FASCETTA
# 030
MPN: 110317
CORREA DEL TANQUE LHD
de £101,74
de £101,74
Esta pieza reemplaza el número de pieza. 50400001 - and 3 more. Haga clic para ver detalles
# 031
MPN: 103447
ALFILER
de £12,86
de £12,86
# 032
MPN: 213177
tii ante
Sustitución
Sustitución
# 033
MPN: 104030
AUTO TUERCA DE BLOQUEO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 16104125
# 034
MPN: 10796440
COPIGLIA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 264555
# 035
MPN: 100245
BOMBA DE COMBUSTIBLE
de £98,18
de £98,18
Esta pieza reemplaza el número de pieza. 105454 - and 2 more. Haga clic para ver detalles
# 036
MPN: 107795
RACCORDO POSTERIORE SX.
de £26,13
de £26,13
# 037
MPN: 103549
PAPELERA
de £0,71
de £0,71
# 038
MPN: 103550
COJINETE
de £1,94
de £1,94
Esta pieza reemplaza el número de pieza. 4130913
# 039
MPN: 10902611
TORNILLO
Sustitución
Sustitución
# 040
MPN: 12643701
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12643704 - and 1 more. Haga clic para ver detalles
# 041
MPN: 12644401
Arandela
de £0,47
de £0,47
# 042
MPN: 12574211
DADOS AUTOBLOQUEANTES
de £0,71
de £0,71
# 043
MPN: 106153
CABLE
de £2,62
de £2,62
# 044
MPN: 104030
AUTO TUERCA DE BLOQUEO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 16104125
# 045
MPN: 106654
TUBO
Sustitución
Sustitución
# 046
MPN: 103927
MANGUERA DE RESPIRADERO DE COMBUSTIBLE
Sustitución
Sustitución
# 047
MPN: 103928
MANGUERA DE COMBUSTIBLE
Sustitución
Sustitución
# 048
MPN: 10168590
CLIP DE JUBILEO
Sustitución
Sustitución
# 049
MPN: 103401
FILTRO CARBURANTE FISPA
Sustitución
Sustitución
# 049
MPN: 107486
CONJUNTO DEL FILTRO DE COMBUSTIBLE
de £396,84
de £396,84
Esta pieza reemplaza el número de pieza. 103401
# 050
MPN: 103402
BOQUILLA PARA AJUSTABLE
de £19,49
de £19,49
Esta pieza reemplaza el número de pieza. 95038 - and 3 more. Haga clic para ver detalles
# 051
MPN: 105826
UNIÓN
de £125,00
de £125,00
Esta pieza reemplaza el número de pieza. 105824 - and 7 more. Haga clic para ver detalles
# 052
MPN: 103403
EMPAQUETADURA
Sustitución
Sustitución
# 053
MPN: 16100814
TUERCA
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 16100811 - and 1 more. Haga clic para ver detalles
# 054
MPN: 12601371
Arandela
Sustitución
Sustitución
# 055
MPN: 95180050
ELEMENTO DEL FILTRO DE COMBUSTIBLE
de £23,09
de £23,09
Esta pieza reemplaza el número de pieza. 95180061 - and 1 more. Haga clic para ver detalles
# 056
MPN: 106199
CONEXIÓN TRASERA DERECHA.
de £15,85
de £15,85
Esta pieza reemplaza el número de pieza. 4148774
# 057
MPN: 106200
RACCOIDO ANTERIORE DX.
de £5,21
de £5,21
Esta pieza reemplaza el número de pieza. 4148775
# 058
MPN: 10181717
CONECTOR PARA MANGUERA DE SUMINISTRO
de £6,93
de £6,93
# 059
MPN: 108032
UNIÓN PARA MANGUERA DE ALIMENTACIÓN Y CICLO
de £23,28
de £23,28
# 060
MPN: 10296160
EMPAQUETADURA
de £0,47
de £0,47
# 061
MPN: 106201
TUBO DE CONEXIÓN DEL CARBURADOR
Sustitución
Sustitución
# 062
MPN: 106202
TUBO
Sustitución
Sustitución
# 063
MPN: 10418600
ACORTAR
de £0,47
de £0,47
# 064
MPN: 10418400
ACORTAR
de £0,81
de £0,81
# 065
MPN: 105549
ACORTAR
de £1,41
de £1,41
Esta pieza reemplaza el número de pieza. 101384
# 066
MPN: 107793
RACCORDO INGIESSO CARBUIANTE
de £11,51
de £11,51
# 067
MPN: 16043621
TORNILLO DE FIJACIÓN DEL FILTRO AL SOPORTE
de £1,11
de £1,11
# 068
MPN: 105489
TUBO
Sustitución
Sustitución
# 069
MPN: 107889
ESPACIADOR
de £8,67
de £8,67
Esta pieza reemplaza el número de pieza. 116566
# 070
MPN: 10441590
FASCETTA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10113600
# 071
MPN: 13605711
ESPACIADOR
de £0,65
de £0,65
