016 - Bomba de agua y tuberías

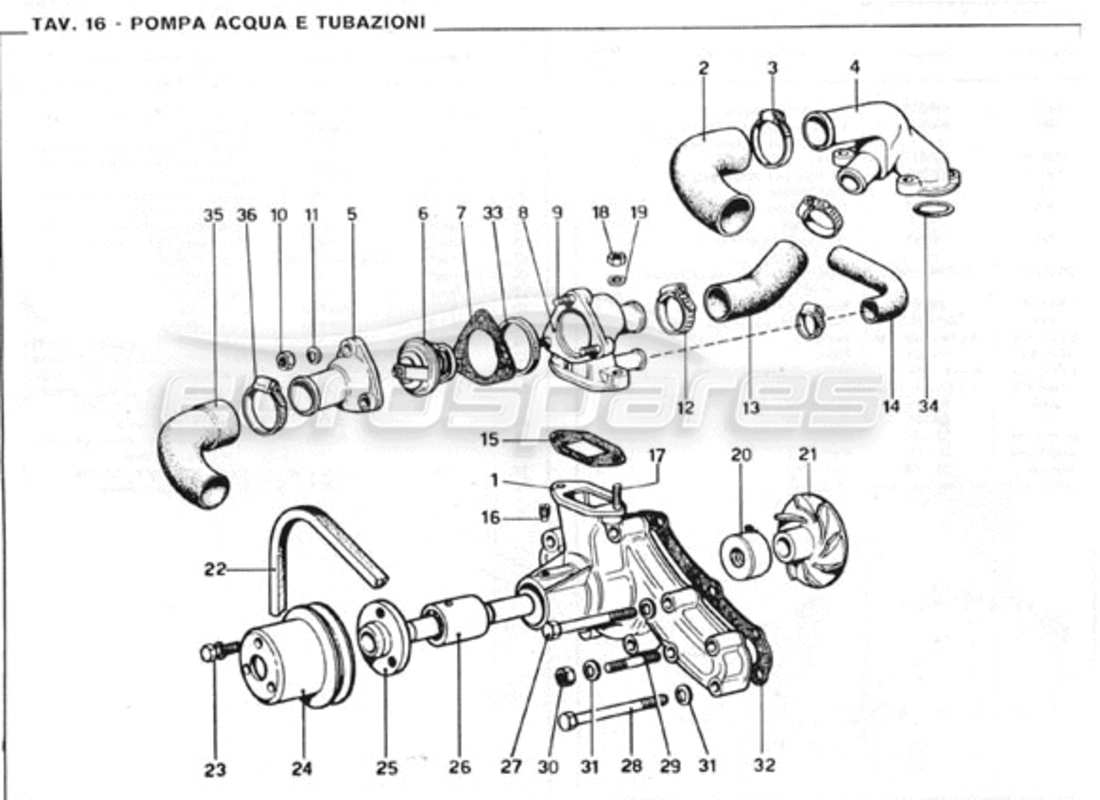

Ferrari 246 GT Series 1 Water Pump and Pipes Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 26846/C
Bomba de agua completa
de £231,00
de £231,00
# 002
MPN: 26796
manguera
de £48,80
de £48,80
# 003
MPN: 32^52
CLIP DE JUBILEO
# 004
MPN: 4234160
COLECTOR DE AGUA
de £159,90
de £159,90
# 005
MPN: 4234162
CUBRIR
de £73,50
de £73,50
# 006
MPN: 4222883
TERMÓMETRO
de £127,42
de £127,42
Esta pieza reemplaza el número de pieza 109671 que tenemos en stock.
# 007
MPN: 105189
empaquetadura
de £3,60
de £3,60
Esta pieza reemplaza el número de pieza. 4206607
# 008
MPN: 4234164
ALOJAMIENTO
de £243,84
de £243,84
# 009
MPN: 13541121
ESPÁRRAGO ROSCADO
Sustitución
Sustitución
# 010
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 15896210
# 011
MPN: 11197773
Arandela
Sustitución
Sustitución
# 012
MPN: 12173990
CLIP DE JUBILEO
Sustitución
Sustitución
# 013
MPN: 4234166
manguera
de £27,01
de £27,01
Esta pieza reemplaza el número de pieza. 115247
# 014
MPN: 800304
manguera
de £69,61
de £69,61
# 015
MPN: 4157423
empaquetadura
de £3,89
de £3,89
# 016
MPN: 13746310
TORNILLO
de £0,47
de £0,47
# 017
MPN: 13517021
ESPÁRRAGO ROSCADO
de £2,80
de £2,80
# 018
MPN: 16100824
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 16100814 - and 1 more. Haga clic para ver detalles
# 019
MPN: 11198073
Arandela
Sustitución
Sustitución
# 020
MPN: 4138766
ESPACIADOR
de £39,16
de £39,16
# 021
MPN: 4157421
IMPULSO
de £191,52
de £191,52
# 022
MPN: 9,5x8,25x875
CORREA DE BOMBA DE AGUA
9,5x8,25x875
# 023
MPN: 13825811
TORNILLO
# 024
MPN: 26784
Polea
de £72,82
de £72,82
# 025
MPN: 4156848
CENTRO
de £114,62
de £114,62
# 026
MPN: 4025548
COJINETE
de £22,07
de £22,07
# 027
MPN: 16044521
TORNILLO
de £0,71
de £0,71
# 028
MPN: 16044721
TORNILLO
de £0,83
de £0,83
# 029
MPN: 13517421
SEMENTAL
de £53,42
de £53,42
Esta pieza reemplaza el número de pieza. 13517420
# 030
MPN: 16100824
TUERCA
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 16100814 - and 1 more. Haga clic para ver detalles
# 031
MPN: 11198073
Arandela
Sustitución
Sustitución
# 032
MPN: 4234159
empaquetadura
de £10,67
de £10,67
# 033
MPN: 105192
ANILLO DE SELLADO
de £11,13
de £11,13
Esta pieza reemplaza el número de pieza. 4184495
# 034
MPN: 4147182
ANILLO
Sustitución
Sustitución
# 035
MPN: 26796
TUBO
de £48,80
de £48,80
# 036
MPN: 32^52
CLIP DE JUBILEO
