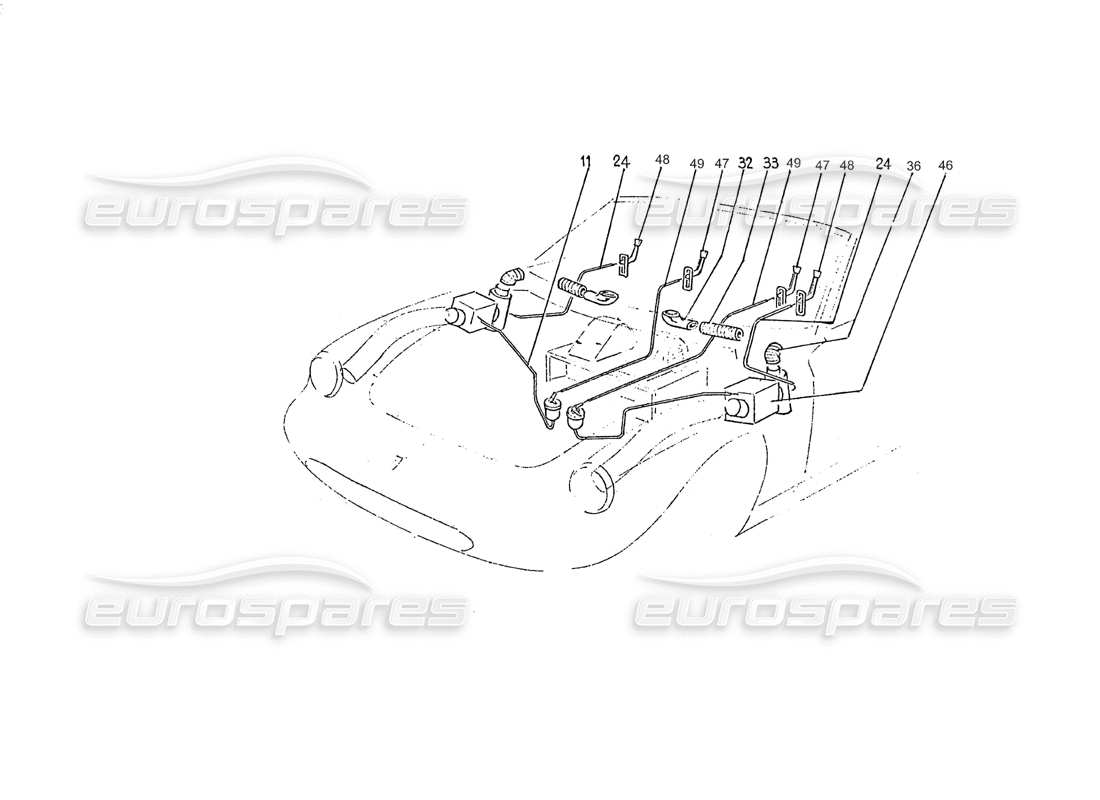

025.2 - Grupo de calentadores de ventilación
Ferrari 275 (Pininfarina Coachwork) Gruppo Riscaldatore Aerazione Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 243-86-002-09
SCATOLA RIOALDATORE
F0RNITURA Ferrari - FVN.200
# 002
MPN: 243-86-102-00
DESCONGELADOR BOCOHETTA LAT.
FVN.200
# 003
MPN: 243-86-104-00
CENTRO DESCONGELADOR BOOCHETTA.
FVN.200
# 004
MPN: 243-86-110-00
LA TUBERÍA FLEXIBLE
FVN.200
# 005
MPN: 243-86-120-00
TUBO FLESSIB.DA RISO.A PASO DOFROEOIARLATO.
FVN.200
# 006
MPN: 243-86-121-00
TUBP FLESS.DA RISCALD.A DESCONGELADOR LATO GUIDAL
FVN.200
# 007
MPN: 241-86-130-00
FASCETTA SERRATUBI RISCALD.TIPO CORTO
8•
# 008
MPN: 243-86-202-02
DISPOSITIVO A LEVA COM. RILSCALD. AERAZ.
FVN.200
# 009
MPN: 242-86-204-07
SOPORTE / SOPORTE
por GSDVN 103 FVH 200, por GDDVN 103 FVH 200
# 009
MPN: 242-86-204-17
PERSONAL POR ATTAC.COMANDO RISC.AERAZ.CPL.
por GSDVN 103 FVH 200, por GDDVN 103 FVH 200
# 010
MPN: 243-86-264-07
PARATIA LAT. D. MANDATA ARIA AL RISOALD.OPL.
FVN.200
# 010
MPN: 243-86-265-07
PARATIA LAT. S. AANDATA ARIA AL RISOALD.CPL.
FVN.200
# 011
MPN: 243-86-312-00
TUBO GOMMA COLLEG.RISC.ACQUA
# 012
MPN: 243-86-360-06
PIASTRA ATTACCO ELETTRO VENT.CENTRIFUGO
FVN.200
de £13,97
de £13,97
# 013
MPN: 243-86-530-00
TUBO SIN TUBO. COLEGIO. SCAT.DISTR.LATO PASO.
FVN.200
# 014
MPN: 243-86-531-00
TUBO SIN TUBO. DA SOAT.LATO GUIDA A DEFLET. INT.VETTURA
FVN.200
# 015
MPN: 242-86-550-00
TUBO COLLEGAT.ASPIRAT.LATO PASS.CON SOAT. RISALDO
FVN.200
# 016
MPN: 243-86-551-00
TUBO SIN TUBO. DA CONVOLGIATORE SCATOLA LATO GUIDA
FVN.200
# 017
MPN: 241-86-552-00
FASCETTA SERRATUBI TIPO GRANDE
# 018
MPN: 243-86-588-00
TUBO FLESS.DA CONVOGLIAT.SOST.DISTR.LAT.PASSOGGERO
FVN.200
# 019
MPN: 242-86-600-07
DEFLETTORE PER USCITA ARIA INT.VETT.
FVN.200
# 020
MPN: 243-86-610-07
CONVOGLIATORE ARIA INT. VOTT. PASO LATO. CPL.
FVN.200
# 021
MPN: 243-86-611-07
CONVOGLIATORE ARIA INT.VETT.LATO GUIDA
FVN.200
de £37,05
de £37,05
# 022
MPN: 242-86-626-00
GUORNIZ.GOMMA PER DIFFUSCRE ARIA INF.
FVN.200
# 023
MPN: 243-86-636-00
CAVO COM.APERT.DEFLETT.RISCALFAT
FVN.200
# 024
MPN: 243-86-638-10
CAVO COMANDO APERT.DEFLET.SCAT.MANDATA ARIA AL RISCALDATORE
# 025
MPN: 243-86-640-00
CABLE DE CONTROL DEL GRIFO DEL RADIADOR PARA ENVÍO DE AGUA CALIENTE AL RECALENTADOR
FVN.79
# 025
MPN: 243-86-640-10
CABLE DE CONTROL DEL GRIFO DEL RADIADOR PARA ENVÍO DE AGUA CALIENTE A. CALENTADOR
DVN 80-FVN.200
# 026
-
Traductorio......
# 027
MPN: 243-86-970-00
GUERNIZ.POR CONVOGLIATORE ARIA AL RADIATORE (MM.510)
FVN.200
# 028
MPN: 243-86-954-07
UONVOGLIAIORE LAT.ARIA AL RADIATORE
POR GSFVN 110 - POR GD FVN110
# 028
MPN: 243-86-954-17
TRANSPORTADOR DE AIRE LATERAL AL RADIADOR
POR GSDVN 111, POR GDDVN 1 - FVN 200
# 028
MPN: 243-86-955-07
TRANSPORTADOR DE AIRE LATERAL AL RADIADOR
POR GSDVN 111, POR GDDVN 1 - FVN 200
# 029
MPN: 242-12-768-00
FASCIA SOST.TUBO FLESSIBILE
D7N.201
# 030
MPN: 246-86-850-06
AIRE ACONDICIONADO
FORNITURA Ferrari - DVN.201
# 031
MPN: 246-86-938-06
SOPORTE / SOPORTE
DVN.201
# 031
MPN: 246-86-939-06
SOPORTE / SOPORTE
DVN.201
# 032
MPN: 243-86-102-00
TRANSPORTADOR DE AIRE A LAS VENTILACIONES DEL SALPICADERO
DVN.301
# 033
MPN: 246-86-526-00
TUBO DE ENTREGA DE AIRE A LOS VENTILADORES
DVN.301
# 034
MPN: 246-86-002/36
caja del calentador
FORNITURA FerrariDVN.201 - FVN.300
# 035
MPN: 246-86-104-00
DESCONGELADOR BOCCHETTA LAT.D
DVN.201
# 035
MPN: 246-86-105-00
DESCONGELADOR BOCCHETTA LAT.S
DVN.201
# 036
MPN: 246-86-120-00
LA TUBERÍA FLEXIBLE
DVN.201
# 037
MPN: 244-86-202-02
DISPOSITIVO DE PALANCA DE CONTROL DEL CALENTADOR
DVN.201 -FVN.300
de £19,29
de £19,29
# 038
MPN: 246-86-204-06
SOPORTE / SOPORTE
DVN.201
# 039
MPN: 246-86-264-07
PARATIH LAT.D MANDATA ARIA AL RISCALDATORE CPL.
DVN.201
# 039
MPN: 246-86-265-07
PARATIA LAT.S MANDATA ARIA AL RISCALDATORO CPL.
DVN.201
# 040
MPN: 243-86-360-07
PIASTRES S ATTACCO ELETTROVENTILADORO CENTRÍFUGO
DVN.201
# 040
MPN: 247-86-360-07
PIASTRA D ATTACCO ELETTROVENTILATORE CENTRÍFUGO
DVN.201
# 041
MPN: 246-86-530-00
TUBO FLESSIBILE COLLEG.SCAT.A DIFFUSORE
DVN.201
# 042
MPN: 243-86-551-00
LA TUBERÍA FLEXIBLE
DVN.201
# 043
MPN: 246-86-630-16
CONVOGL.CON DEFLETTORE ARIA INT.VETTURA
DVN.201
# 044
MPN: 246-86-640-00
CABLE DE CONTROL DEL GRIFO DE AGUA DEL CALENTADOR
DVN.201 -FVN.300
# 045
MPN: 242-86-288-16
TUBO RACEORDO POR ELETTROVENTILATORE
DVN.201
# 046
MPN: 251-86-002/36
Apparecchio riscaldatore D/S
FORNIT.Ferrari - DVN.301
# 047
MPN: 251-86-200-02
DISPOSITIVO DE CONTROL DEL GRIFO DE CALENTADOR
DVN.301
de £9,43
de £9,43
# 048
MPN: 251-86-240-02
DISPOSITIVO DE CONTROL DEL CALENTADOR
DVN.301
de £9,43
de £9,43
# 049
MPN: 251-86-638-10
CABLE DE CONTROL DEL GRIFO DE CALENTADOR
DVN.301
