007 - Bomba de combustible y tuberías

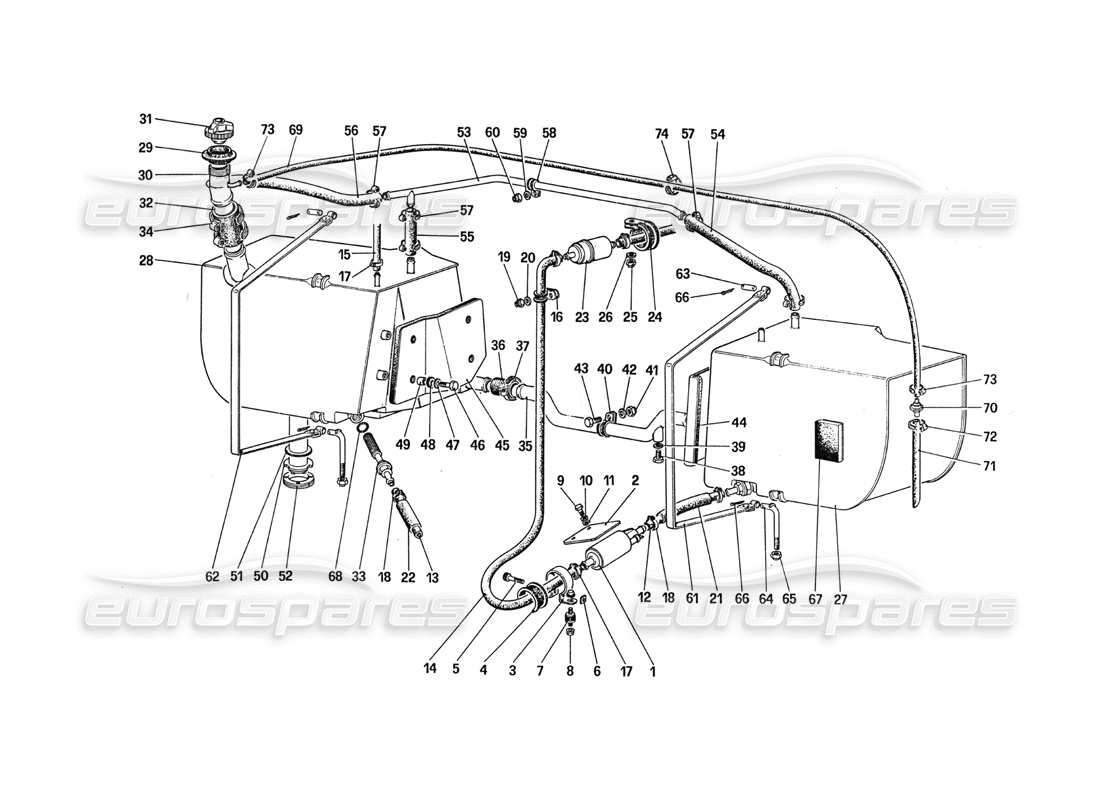

Ferrari 288 GTO Fuel Pump and Pipes Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 122089
BOMBA DE COMBUSTIBLE
de £100,30
de £100,30
# 002
MPN: 124645
ESCUDO PROTECTOR
de £22,67
de £22,67
# 003
MPN: 123847
ABRAZADERA PARA BOMBA
de £9,72
de £9,72
# 004
MPN: 123848
PROTECCION
de £18,18
de £18,18
# 005
MPN: 14305521
TORNILLO
de £0,47
de £0,47
# 006
MPN: 14089311
TUERCA CUADRADA
de £0,47
de £0,47
# 007
MPN: 113021
SOPORTE DE AMORTIGUACIÓN DE VIBRACIONES
de £5,88
de £5,88
# 008
MPN: 13831801
TUERCA
de £0,50
de £0,50
# 009
MPN: 10977721
TORNILLO
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 13833524
# 010
MPN: 12641701
Arandela
# 011
MPN: 106850
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10516473 - and 1 more. Haga clic para ver detalles
# 012
MPN: 123161
TUBO DERECHO
Sustitución
Sustitución
# 013
MPN: 123162
TUBO IZQUIERDO
Sustitución
Sustitución
# 014
MPN: 123158
TUBO DE BOMBA A FILTRO
Sustitución
Sustitución
# 015
MPN: 123160
TUBO DE RETORNO DE COMBUSTIBLE DEL REGULADOR DE PRESIÓN AL TANQUE DE COMBUSTIBLE
Sustitución
Sustitución
# 016
MPN: 10441490
ABRAZADERA
de £0,47
de £0,47
# 017
MPN: 13000190
SCREW COLLAR
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
# 018
MPN: 13000390
ABRAZADERA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 019
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 15896210
# 020
MPN: 106850
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10516473 - and 1 more. Haga clic para ver detalles
# 021
MPN: 125090
PROTECCIÓN DE TUBERÍAS
de £107,46
de £107,46
# 022
MPN: 125122
PROTECCIÓN DE TUBERÍAS
# 023

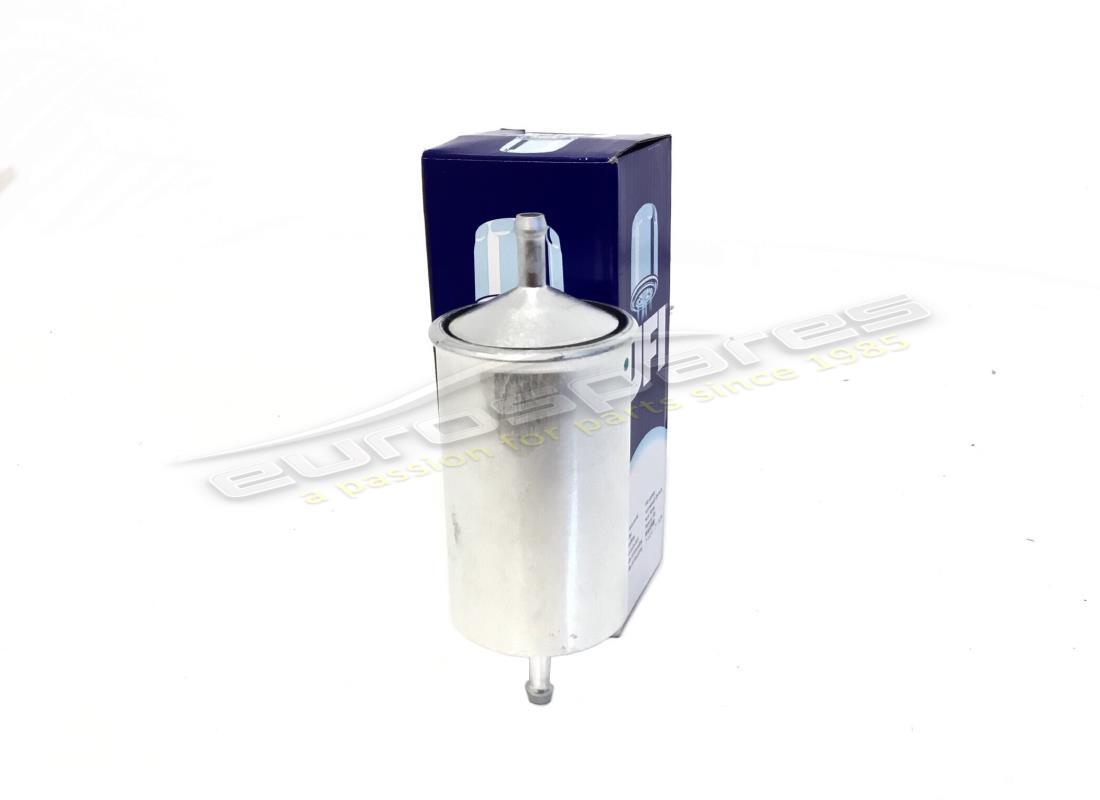

MPN: 122088
FILTRO DE COMBUSTIBLE
de £87,84
de £87,84
# 024
MPN: 113909
ABRAZADERA
# 025
MPN: 104030
AUTO TUERCA DE BLOQUEO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 16104125
# 026
MPN: 12646701
Arandela
de £0,53
de £0,53
# 027
MPN: 123730
TANQUE DE COMBUSTIBLE DERECHO
de £2.166,58
de £2.166,58
# 028
MPN: 123731
TANQUE DE COMBUSTIBLE IZQUIERDO
de £3.032,04
de £3.032,04
# 029
MPN: 101465
empaquetadura
de £45,30
de £45,30
Esta pieza reemplaza el número de pieza. 821287 - and 3 more. Haga clic para ver detalles
# 030
MPN: 124403
RELLENO DE CUELLO
# 031
MPN: 122589
TAPÓN PARA LLENADORA
de £1.438,70
de £1.438,70
# 032
MPN: 114278
MANGA
de £56,28
de £56,28
# 033
MPN: 124211
FILTRO EN TANQUE
Sustitución
Sustitución
# 034
MPN: 12174790
ABRAZADERA
de £1,08
de £1,08
Esta pieza reemplaza el número de pieza. 50188200
# 035
MPN: 124688
TUBO, CONEXIÓN DE TANQUES
de £120,11
de £120,11
# 036
MPN: 114277
MANGA
de £69,76
de £69,76
Esta pieza reemplaza el número de pieza. 101468 - and 1 more. Haga clic para ver detalles
# 037
MPN: 13000590
ABRAZADERA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 105622 - and 2 more. Haga clic para ver detalles
# 038
MPN: 10300771
TAPÓN DE DRENAJE DE COMBUSTIBLE
de £0,50
de £0,50
# 039
MPN: 10278650
empaquetadura
de £0,47
de £0,47
# 040
MPN: 106195
SOPORTE DE CLIP
de £17,08
de £17,08
# 041
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 042
MPN: 12643701
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12643704 - and 1 more. Haga clic para ver detalles
# 043
MPN: 10902124
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10902111 - and 1 more. Haga clic para ver detalles
# 044
MPN: 124733
RH shield
de £144,56
de £144,56
# 045
MPN: 124734
ESCUDO IZQUIERDO
# 046
MPN: 124830
TORNILLO
de £8,43
de £8,43
# 047
MPN: 124832
Arandela
de £3,47
de £3,47
# 048
MPN: 124831
empaquetadura
Sustitución
Sustitución
# 049
MPN: 50088909
ARBUSTO
# 050
MPN: 149798
SENSOR DE NIVEL DE COMBUSTIBLE
de £244,63
de £244,63
Esta pieza reemplaza el número de pieza. 124225
# 051
MPN: 154802
empaquetadura
de £17,11
de £17,11
Esta pieza reemplaza el número de pieza. 116792 - and 2 more. Haga clic para ver detalles
# 052
MPN: 121435
ANILLO DE FIJACIÓN DEL TRANSMISOR DE COMBUSTIBLE
de £44,76
de £44,76
Esta pieza reemplaza el número de pieza. 116012 - and 5 more. Haga clic para ver detalles
# 053
MPN: 124699
TUBO DE RESPIRADERO
de £58,78
de £58,78
# 054
MPN: 116777
TUBO DE RESPIRADERO DERECHO
de £28,65
de £28,65
Esta pieza reemplaza el número de pieza. 114916 - and 1 more. Haga clic para ver detalles
# 055
MPN: 114917
TUBO DE RESPIRADERO IZQUIERDO
Sustitución
Sustitución
# 056
MPN: 124718
TUBO
Esta pieza reemplaza el número de pieza. 120457
# 057
MPN: 13000390
ABRAZADERA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 058
MPN: 10441890
ABRAZADERA
de £0,47
de £0,47
# 059
MPN: 12641201
Arandela
# 060
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 061
MPN: 124727
CORREA DERECHA FIJACIÓN DEL DEPÓSITO DE COMBUSTIBLE
de £15,07
de £15,07
# 062
MPN: 124729
CORREA IZQUIERDA FIJACIÓN DEL DEPÓSITO DE COMBUSTIBLE
# 063
MPN: 103447
ALFILER
de £12,86
de £12,86
# 064
MPN: 213177
TIRANTE PARA CORREA
Sustitución
Sustitución
# 065
MPN: 104030
AUTO TUERCA DE BLOQUEO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 16104125
# 066
MPN: 10796440
SPLIT PIN
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 264555
# 067
MPN: 124379
CALCE
de £37,04
de £37,04
# 068
MPN: 122791
ANILLO DE SELLADO
de £1,26
de £1,26
# 069
MPN: 125034
TUBO DE CUELLO DE LLENADO A VÁLVULA DE PURGA
Sustitución
Sustitución
# 070
MPN: 120444
VÁLVULA PARA VENTILACIÓN DE TANQUES
de £11,64
de £11,64
# 071
MPN: 116770
TUBO
de £7,05
de £7,05
Esta pieza reemplaza el número de pieza. 114882
# 072
MPN: 12179090
ABRAZADERA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 102721
# 073
MPN: 12119410
ABRAZADERA
# 074
MPN: 103755
ABRAZADERA
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 680994
