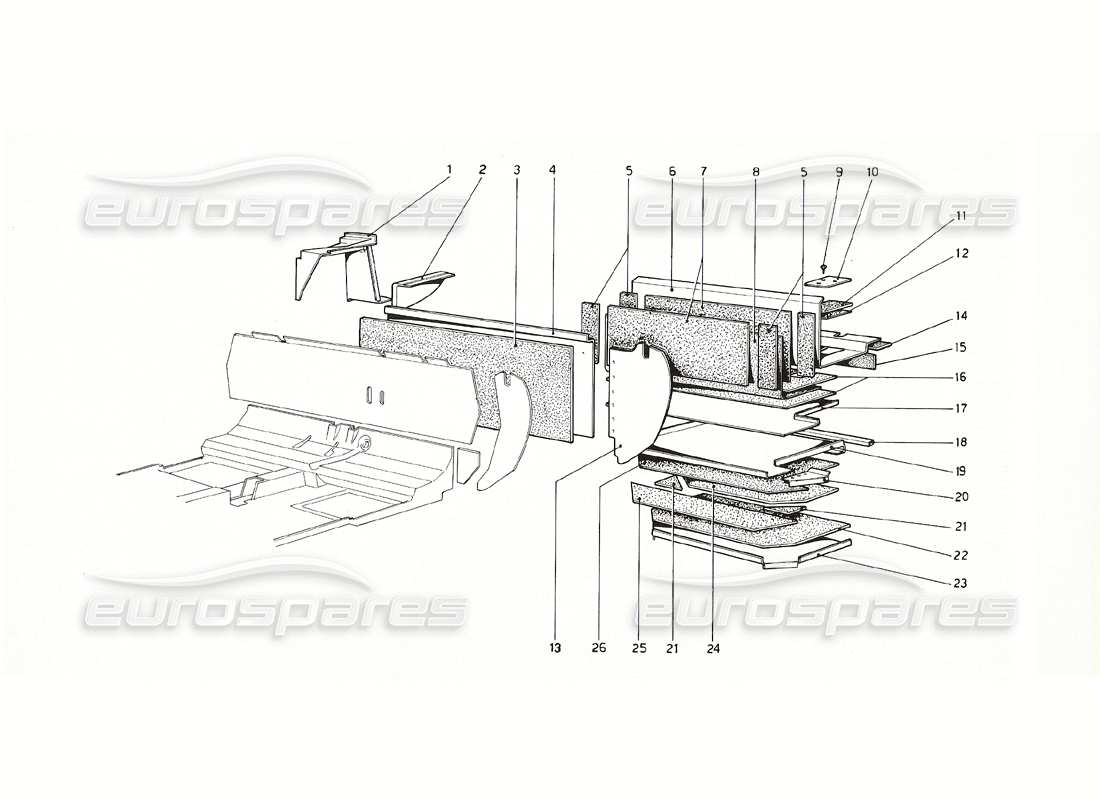

104 - Carrocería - Elementos interiores (versión EE. UU.)
Ferrari 308 GT4 Dino (1976) Body Shell - Inner elements (U.S.version) Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 40225005
Traductorio......
Traductorio......
de £109,61
de £109,61
# 001
MPN: 40225104
Traductorio......
Traductorio......
de £109,61
de £109,61
# 002
MPN: 40225906
Traductorio......
de £127,12
de £127,12
# 002
MPN: 40226003
Traductorio......
de £127,12
de £127,12
# 003
MPN: 40227209
Traductorio......
# 004
MPN: 40227100
Traductorio......
de £129,05
de £129,05
# 005
MPN: 40229403
AISLAMIENTO LATERAL
# 006
MPN: 40229502
PLANTA SUPERIOR DEL MALETERO
de £374,56
de £374,56
# 007
MPN: 40229304
AISLAMIENTO CENTRAL
# 008
MPN: 40229700
AISLAMIENTO CENTRAL
# 009
MPN: 50209402
TORNILLO
Sustitución
Sustitución
# 010
MPN: 40230203
COPERCHIETTO
de £12,70
de £12,70
# 011
MPN: 40226904
AISLAMIENTO SUPERIOR
# 012
MPN: 40227001
AISLAMIENTO INFERIOR
# 013
MPN: 40226201
Traductorio......
de £160,36
de £160,36
# 013
MPN: 40226300
Traductorio......
de £152,72
de £152,72
# 014
MPN: 40230005
Traductorio......
# 015
MPN: 40230104
AISLANTE
# 016
MPN: 40229601
AISLANTE
# 017
MPN: 40229809
Traductorio......
de £200,05
de £200,05
# 018
MPN: 40229205
CRUZ
de £17,63
de £17,63
# 019
MPN: 40224107
MAMPARA SUPERIOR DE LA HOJA DEL SILENCIADOR
de £114,78
de £114,78
# 020
MPN: 40225708
Traductorio......
# 020
MPN: 40225807
Traductorio......
# 021
MPN: 40224404
AISLANTE
# 022
MPN: 40224602
AISLANTE
# 023
MPN: 40224701
BANDEJA DE CONTENCIÓN AISLANTE
de £122,19
de £122,19
# 024
MPN: 40224305
AISLANTE
# 025
MPN: 40228503
AISLANTE
# 026
MPN: 40224206
AISLANTE
