027 - Brake System

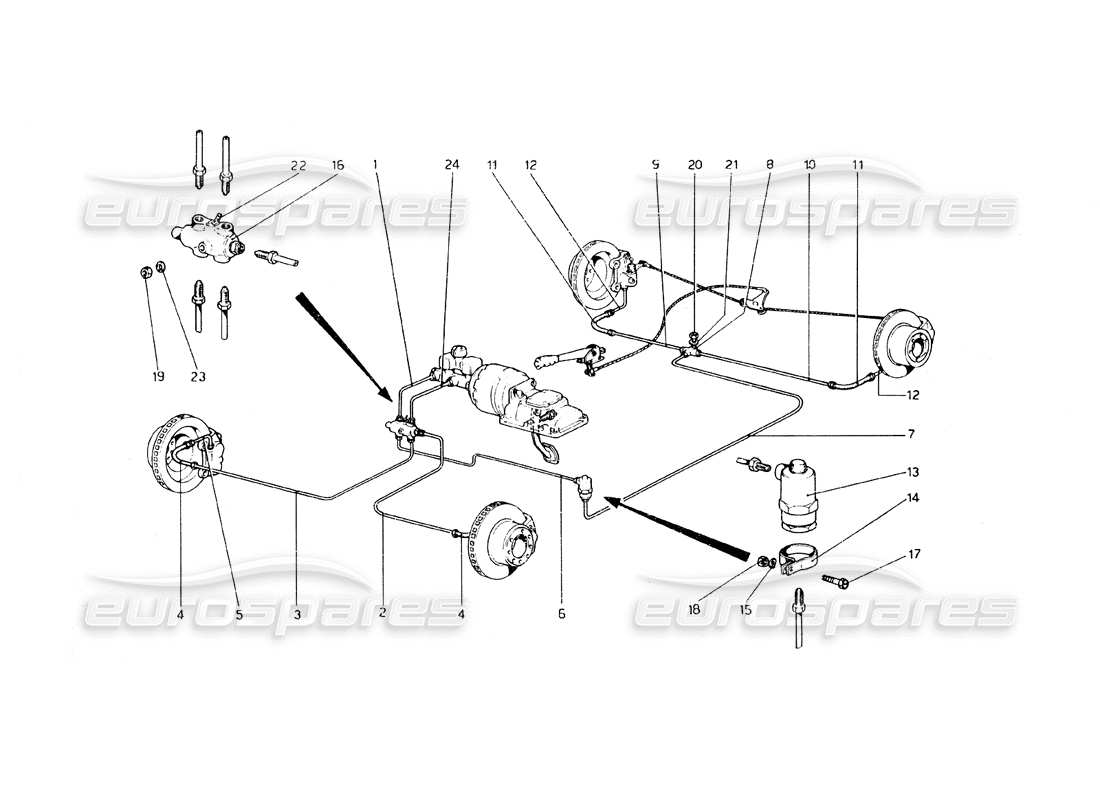

Ferrari 308 GT4 Dino (1979) Brake System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 101407
MANGUITO DEL SERVO FRENO AL CIRCUITO TRASERO SEÑAL DE FALTA DE FRENO.
de £26,03
de £26,03
Esta pieza reemplaza el número de pieza. 680683
# 002
MPN: 105850
MANGUERA DE SEÑAL A MANGUERA DELANTERA IZQUIERDA.
Por valor GD n. 107366
de £3,23
de £3,23
# 003
MPN: 104469
MANGUERA DE SEÑAL A FLEXIBLE
Por valor GD n. 107366
de £11,10
de £11,10
# 004
MPN: 101393
MANGUERAS DE FRENO DELANTERO
de £38,40
de £38,40
Esta pieza reemplaza el número de pieza. 680666
# 005
MPN: 143699
TUBETTO DALFLESSIBILE AL CALIPER
de £74,76
de £74,76
Esta pieza reemplaza el número de pieza. 106671 - and 2 more. Haga clic para ver detalles
# 006
MPN: 106973
MANGUERA DE LA VÁLVULA DEPRESOR
PerGD vale n. 109017
de £10,05
de £10,05
# 007
MPN: 108996
MANGUERA DEL DEPRESOR AL CAMINO 3
de £24,48
de £24,48
# 008
MPN: 101394
UNIÓN 3-WAY
de £27,42
de £27,42
Esta pieza reemplaza el número de pieza. 680980 - and 7 more. Haga clic para ver detalles
# 009
MPN: 104470
MANGUERA DE 3 CAMINO AL FLEXIBLE DERECHO.
Sustitución
Sustitución
# 010
MPN: 106672
MANGUERA DE 3 CAMINO A LA IZQUIERDA FLEXIBLE.
de £7,07
de £7,07
# 011
MPN: 101392
MANGUERA DE FRENO TRASERO
de £35,00
de £35,00
Esta pieza reemplaza el número de pieza. 680665 - and 1 more. Haga clic para ver detalles
# 012
MPN: 101401
TUBETTO DAL FLESSIB. AL POSTE DE LA PINZA.
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 680675
# 013
MPN: 104479
REGULADOR DE FRENADO TRASERO
de £338,89
de £338,89
# 014
MPN: 106866
CLIP DE JUBILEO
de £4,08
de £4,08
# 015
MPN: 12643701
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12643704 - and 1 more. Haga clic para ver detalles
# 016
MPN: 127757
INDICADOR DE FALLO DE FRENO
de £1.031,48
de £1.031,48
Esta pieza reemplaza el número de pieza. 108803 - and 1 more. Haga clic para ver detalles
# 016
MPN: 127757
LUZ DE ADVERTENCIA DE INEFICIENCIA DE FRENOS
de £1.031,48
de £1.031,48
Esta pieza reemplaza el número de pieza. 108803 - and 1 more. Haga clic para ver detalles
# 017
MPN: 10902221
TORNILLO
de £0,52
de £0,52
# 018
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 019
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 15896210
# 020
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 021
MPN: 12639701
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12639704
# 022
MPN: 108955
SEÑAL ELÉCTRICA
# 023
MPN: 106850
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10516473 - and 1 more. Haga clic para ver detalles
# 024
MPN: 105278
MANGUITO DEL SERVO FRENO A LA SEÑAL - CIRCUITO DELANTERO
de £10,39
de £10,39
