041 - Sistema de aire acondicionado

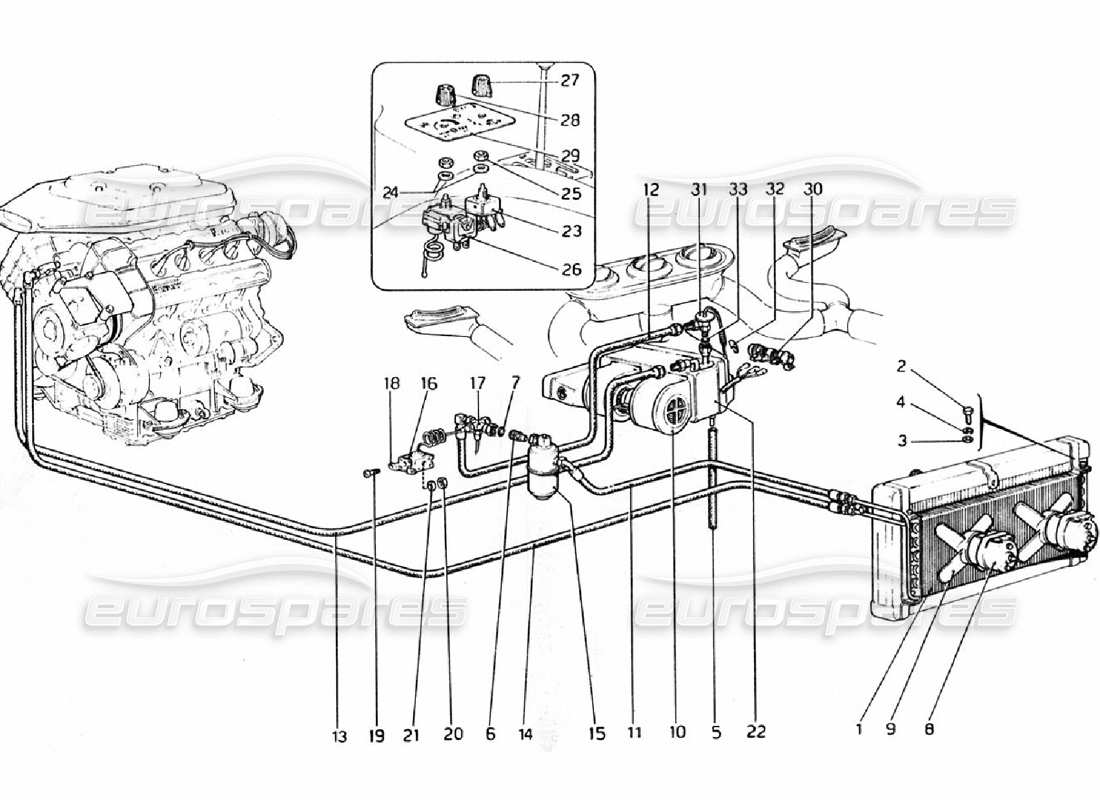

Ferrari 308 GTB (1976) Air Conditioning System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 108069
CONDENSADOR
Sustitución
Sustitución
# 002
MPN: 10902121
TORNILLO
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 20146601
# 003
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 004
MPN: 106850
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10516473 - and 1 more. Haga clic para ver detalles
# 005
MPN: 106710
TUBO SCARICO CONDENSA
de £28,33
de £28,33
Esta pieza reemplaza el número de pieza. 40166506
# 006
MPN: 107402
UNIÓN
de £30,96
de £30,96
# 007
MPN: 103039
ANILLO DE SELLADO
(cantidad mínima de pedido = 10)
de £0,85
de £0,85
Esta pieza reemplaza el número de pieza. 95860041
# 008
MPN: 107430
SOPORTE DE SOPORTE DEL MOTOR DEL VENTILADOR
de £68,25
de £68,25
Esta pieza reemplaza el número de pieza. 111871 - and 5 more. Haga clic para ver detalles
# 008
MPN: 109826
MOTOR DEL VENTILADOR
de £106,89
de £106,89
Esta pieza reemplaza el número de pieza. 102029 - and 4 more. Haga clic para ver detalles
# 008
MPN: 109826/a
MOTOR DEL VENTILADOR + CONJUNTO DE HOJA
de £105,00
de £105,00
# 009
MPN: 107175/a
MOTOR DEL VENTILADOR Y HOJA
de £145,00
de £145,00
# 010
MPN: 109039
UNIDAD DE VENTILADOR
Vale por GD
de £1.577,27
de £1.577,27
# 010
MPN: 109039
UNIDAD DE VENTILADOR
Válido desde N.
de £1.577,27
de £1.577,27
# 010
MPN: 60091600
VENTILADOR CALENTADOR DERECHO
de £295,00
de £295,00
Esta pieza reemplaza el número de pieza. 20094504 - and 1 more. Haga clic para ver detalles
# 011
MPN: 109322
TUBO Ø 3/8 DEL CONDENSADOR AL PURIFICADOR
de £83,61
de £83,61
Esta pieza reemplaza el número de pieza. 116725
# 012
MPN: 109323
TUBO Ø 3/8 DEL PURIFICADOR AL EVAPORADOR
Válido hasta N.
de £68,82
de £68,82
# 012
MPN: 109856
TUBO Ø 5/8 DAL DEPURATORE ALL'EVAPORATORE
Vale por GD
de £31,64
de £31,64
# 012
MPN: 109867
TUBO Ø 3/8 DEL PURIFICADOR AL EVAPORADOR
Válido desde N.
de £34,87
de £34,87
Esta pieza reemplaza el número de pieza. 116726 - and 1 more. Haga clic para ver detalles
# 013
MPN: 109324
TUBO Ø 5/8 DALL'EVAPORATORE AL COMPRESORE
Válido hasta N.
de £162,84
de £162,84
# 013
MPN: 109835
UNIDAD DE AIRE ACONDICIONADO COMPLETA
Vale por GD
Sustitución
Sustitución
# 013
MPN: 109855
TUBO Ø 5/8 DALL'EVAPORATORE AL COMPRESORE
Vale por GD
de £165,75
de £165,75
# 013
MPN: 109868
TUBO Ø 5/8 DALL'EVAPORATORE AL COMPRESORE
Válido desde N.
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 60724800
# 014
MPN: 109325
TUBO Ø COMPRESOR AL CONDENSADOR DE ½ DAL
de £198,40
de £198,40
Esta pieza reemplaza el número de pieza. 60185709
# 015
MPN: 106647
PURIFICADOR
(se requiere adaptador)
de £103,73
de £103,73
# 016
MPN: 100460
PRESOSTATO DE MÁXIMA
de £100,00
de £100,00
# 016
MPN: 107213
CONJUNTO COMPLETO DEL INTERRUPTOR DE PRESIÓN
# 017
MPN: 106646
UNIÓN
de £500,00
de £500,00
# 018
MPN: 106498
APOYO
de £11,04
de £11,04
# 019
MPN: 17668901
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 10004910 que tenemos en stock.
# 020
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 15896210
# 021
MPN: 12601278
Arandela
# 022
MPN: 108959
EVAPORADOR COMPLETO
Válido hasta N.
de £555,60
de £555,60
# 022
MPN: 109817
UNIDAD DE AIRE ACONDICIONADO COMPLETA
Válido desde N.
Esta pieza reemplaza el número de pieza. 109931
# 022
MPN: 109818
EVAPORADOR COMPLETO
Válido desde N.
de £630,00
de £630,00
# 022
MPN: 109818
UNIDAD DE AIRE ACONDICIONADO COMPLETA
Válido hasta N.
de £630,00
de £630,00
# 022
MPN: 109836
EVAPORADOR COMPLETO
Vale por GD
Sustitución
Sustitución
# 023
MPN: 101990
CAMBIAR
de £118,75
de £118,75
Esta pieza reemplaza el número de pieza. 105913 - and 5 more. Haga clic para ver detalles
# 024
MPN: 107144
Arandela
de £13,37
de £13,37
# 025
MPN: 105911
TUERCA
de £3,31
de £3,31
Esta pieza reemplaza el número de pieza. 320418
# 026
MPN: 109819
TERMOSTATO CALIBRADO
Vale por GD
de £163,13
de £163,13
# 026
MPN: 109819
TERMOSTATO CALIBRADO
Válido hasta N.
de £163,13
de £163,13
# 026
MPN: 109819
TERMOSTATO CALIBRADO
Válido desde N.
de £163,13
de £163,13
# 027
MPN: 60928200
PERILLA DE VELOCIDAD DEL VENTILADOR
de £40,00
de £40,00
Esta pieza reemplaza el número de pieza. 105908 - and 1 more. Haga clic para ver detalles
# 028
MPN: 60928300
PERILLA DEL TERMOSTATO
de £164,10
de £164,10
Esta pieza reemplaza el número de pieza. 105907
# 029
MPN: 105909

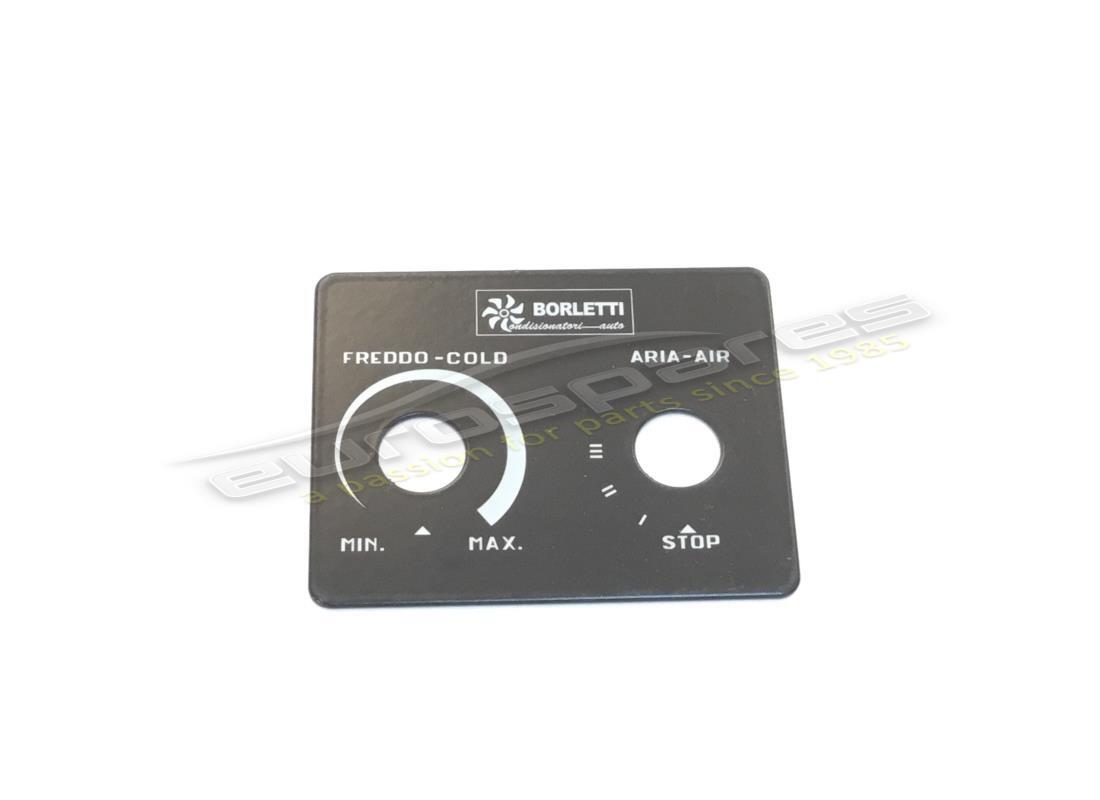

LÁMINA
Válido hasta N.
de £40,95
de £40,95
# 029
MPN: 109820
LÁMINA
Vale por GD
de £52,45
de £52,45
# 029
MPN: 109820
LÁMINA
Válido desde N.
de £52,45
de £52,45
# 030
MPN: 107142
RESISTENCIA PARA INTERRUPTOR
de £274,07
de £274,07
Esta pieza reemplaza el número de pieza. 320391
# 031
MPN: 60929600
VÁLVULA DE EXPANSIÓN
de £240,29
de £240,29
Esta pieza reemplaza el número de pieza. 106644 - and 1 more. Haga clic para ver detalles
# 032
MPN: 109036
ABRAZADERA PARA BOMBILLA
Sustitución
Sustitución
# 033
MPN: 107216
ANILLO
de £3,76
de £3,76
Esta pieza reemplaza el número de pieza. 109255
