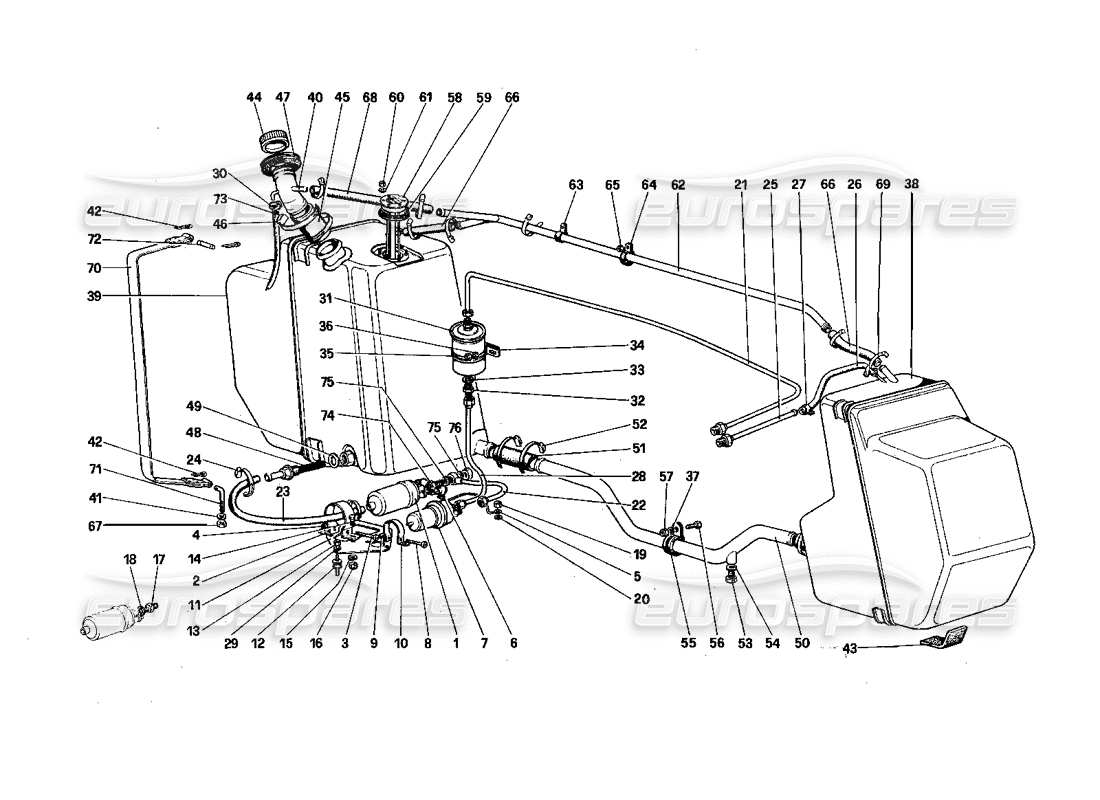

009 - Bomba de combustible y tuberías
Ferrari 308 Quattrovalvole (1985) Fuel Pump and Pipes Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 121727
BOMBA DE COMBUSTIBLE
de £174,44
de £174,44
Esta pieza reemplaza el número de pieza. 113976 - and 1 more. Haga clic para ver detalles
# 001
MPN: 121727
BOMBA DE COMBUSTIBLE
Del coche nº49603
de £174,44
de £174,44
Esta pieza reemplaza el número de pieza. 113976 - and 1 more. Haga clic para ver detalles
# 002
MPN: 113673
CORREA DE BOMBA
Sustitución
Sustitución
# 003
MPN: 10377311
TORNILLO
de £0,47
de £0,47
# 004
MPN: 14089311
TUERCA
de £0,47
de £0,47
# 005
MPN: 115153
CABLE DE TIERRA
de £4,74
de £4,74
# 006
MPN: 107003
BOTAS DE CAUCHO
de £5,79
de £5,79
# 007
MPN: 113978
ACUMULADOR
de £260,63
de £260,63
# 008
MPN: 10376111
TORNILLO
de £0,47
de £0,47
# 009
MPN: 14089311
TUERCA
de £0,47
de £0,47
# 010
MPN: 113674
CORREA
de £17,54
de £17,54
# 011
MPN: 115513
SOPORTE PARA BOMBA Y ACUMULADOR
de £22,86
de £22,86
# 012
MPN: 102947
ALMOHADILLA
de £7,25
de £7,25
Esta pieza reemplaza el número de pieza. 102007 - and 14 more. Haga clic para ver detalles
# 013
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 014
MPN: 10902121
TORNILLO
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 20146601
# 015
MPN: 10519421
Arandela
Sustitución
Sustitución
# 016
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 017
MPN: 109797
ADECUADO
Con bomba no.113976
de £19,68
de £19,68
# 018
MPN: 11270160
empaquetadura
Con bomba no.113976
de £1,02
de £1,02
# 019
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 15896210 que tenemos en stock.
# 020
MPN: 10571570
Arandela
de £0,92
de £0,92
# 021
MPN: 118610
TUBO, FILTRO A CONSEJO DE MEDICION
Sobre el agotamiento no. 116571
de £100,97
de £100,97
# 022
MPN: 115532
TUBO, BOMBA A ACUMULADOR
Con bomba no. 113976
de £356,69
de £356,69
# 022
MPN: 119305
TUBO, BOMBA A ACUMULADOR
Con bomba no. 121 727
Sustitución
Sustitución
# 023
MPN: 119281
TUBO, FILTRO A BOMBA
de £60,61
de £60,61
Esta pieza reemplaza el número de pieza. 115137
# 024
MPN: 13000390
CORREA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 025
MPN: 118580
TUBO DE RETORNO
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 115234
# 026
MPN: 154709
TUBO
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 120441 - and 1 more. Haga clic para ver detalles
# 027
MPN: 13000190
CORREA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
# 028
MPN: 119278
TUBO DE ACUMULADOR A FILTRO
de £72,42
de £72,42
# 029
MPN: 10519401
Arandela
de £0,71
de £0,71
# 030
MPN: 101296
CORREA
# 031
MPN: 178647
FILTRO DE COMBUSTIBLE
de £22,95
de £22,95
Esta pieza reemplaza el número de pieza. 115738
# 032
MPN: 109797
UNIÓN
de £19,68
de £19,68
# 033
MPN: 11270160
empaquetadura
de £1,02
de £1,02
# 034
MPN: 115140
SOPORTE PARA FILTRO
de £10,37
de £10,37
# 035
MPN: 12574521
TUERCA
de £0,58
de £0,58
Esta pieza reemplaza el número de pieza. 12574511
# 036
MPN: 13550401
Arandela
de £0,71
de £0,71
# 037
MPN: 12643701
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12643704 - and 1 more. Haga clic para ver detalles
# 038

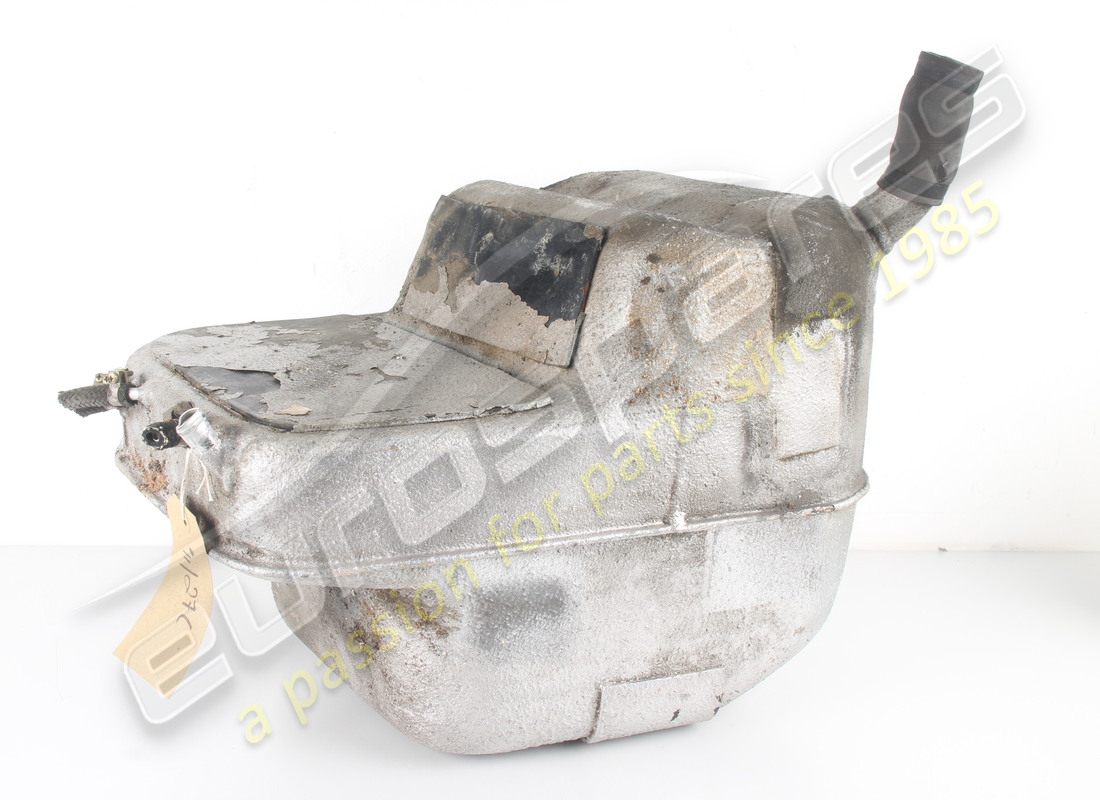

MPN: 114605
TANQUE DERECHO
de £939,75
de £939,75
# 039
MPN: 119015
TANQUE IZQUIERDO
Hasta 30 - 4 - 84
de £1.021,17
de £1.021,17
# 039
MPN: 121318
TANQUE IZQUIERDO
Hasta 1 - 5 -84
de £550,63
de £550,63
# 040
MPN: 109321
FILTRO DE COMBUSTIBLE
de £164,28
de £164,28
# 041
MPN: 13605711
ESPACIADOR
Posible montaje
de £0,65
de £0,65
# 042
MPN: 10796440
SPLIT PIN
de £18,35
de £18,35
Esta pieza reemplaza el número de pieza. 10796401 - and 1 more. Haga clic para ver detalles
# 043
MPN: 107889
ESPACIADOR
de £9,47
de £9,47
Esta pieza reemplaza el número de pieza. 116566
# 044
MPN: 113401
Tapón de llenado de combustible
de £66,22
de £66,22
Esta pieza reemplaza el número de pieza. 101453 - and 2 more. Haga clic para ver detalles
# 045
MPN: 117618
MANGA
En caso de agotamiento utilice no. 117618
de £35,63
de £35,63
Esta pieza reemplaza el número de pieza. 114282 - and 3 more. Haga clic para ver detalles
# 046
MPN: 12174790
CORREA
de £1,62
de £1,62
Esta pieza reemplaza el número de pieza. 50188200
# 047
MPN: 101465
empaquetadura
de £49,35
de £49,35
Esta pieza reemplaza el número de pieza. 241-20-600-00 - and 7 more. Haga clic para ver detalles
# 048
MPN: 136595
filtrar
de £86,72
de £86,72
Esta pieza reemplaza el número de pieza. 116870
# 049
MPN: 117884
empaquetadura
de £20,40
de £20,40
# 050
MPN: 115482
TUBO, CONEXIÓN DE TANQUES
de £206,06
de £206,06
# 051
MPN: 114277
MANGA
de £31,14
de £31,14
Esta pieza reemplaza el número de pieza. 101468 - and 3 more. Haga clic para ver detalles
# 052
MPN: 13000590
CORREA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 105622 - and 2 more. Haga clic para ver detalles
# 053
MPN: 10300771
TAPÓN DE DRENAJE DE COMBUSTIBLE
de £0,58
de £0,58
# 054
MPN: 10278650
empaquetadura
de £0,47
de £0,47
# 055
MPN: 106195
SOPORTE DE CLIP
de £17,63
de £17,63
# 056
MPN: 10902121
TORNILLO
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 20146601
# 057
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 058
MPN: MC3701/100
TRANSMISOR DE NIVEL DEL TANQUE DE COMBUSTIBLE (UNIVERSAL)
de £83,95
de £83,95
Esta pieza reemplaza el número de pieza. 108644 - and 1 more. Haga clic para ver detalles
# 059
MPN: 101462
empaquetadura
de £13,92
de £13,92
Esta pieza reemplaza el número de pieza. 820925 - and 1 more. Haga clic para ver detalles
# 060
MPN: 10794011
TUERCA
de £0,29
de £0,29
# 061
MPN: 127492
Arandela
de £0,92
de £0,92
Esta pieza reemplaza el número de pieza. 106848
# 062
MPN: 108521
manguera
de £105,88
de £105,88
# 063
MPN: 10450490
CORREA
de £0,54
de £0,54
# 064
MPN: 10441590
CORREA
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 10113600
# 065
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 066
MPN: 109353
MANGUERA DE COMBUSTIBLE
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 107330
# 067
MPN: 104030
AUTO TUERCA DE BLOQUEO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 16104125
# 068
MPN: 109354
MANGUERA DE COMBUSTIBLE
Sustitución
Sustitución
# 069
MPN: 13000390
CORREA
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 070
MPN: 106667
CORREA DEL TANQUE DE COMBUSTIBLE
de £43,43
de £43,43
Esta pieza reemplaza el número de pieza. 40378507 - and 1 more. Haga clic para ver detalles
# 071
MPN: 213177
TIRANTE
Sustitución
Sustitución
# 072
MPN: 103447
ALFILER
de £12,86
de £12,86
# 073
MPN: 106666
TUBO DE DESBORDAMIENTO
de £2,06
de £2,06
# 074
MPN: 120098
VÁLVULA DE RETENCIÓN
Con bomba no. 121727
de £90,59
de £90,59
# 075
MPN: 11270160
empaquetadura
Con bomba no. 121727
de £1,01
de £1,01
# 076
MPN: 10183217
ENCHUFAR
Con bomba no. 121728
Sustitución
Sustitución
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE INYECCIÓN DE COMBUSTIBLE: DISTRIBUIDORES DE COMBUSTIBLE, LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI 308 QUATTROVALVOLE (1985) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI 308 QUATTROVALVOLE (1985) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI 308 QUATTROVALVOLE (1985) TABLERO DE PEDALES - CONTROLES DE FRENO Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) PINZAS PARA FRENOS DELANTEROS Y TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) CONTROL DE FRENO MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSIÓN TRASERA: HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) ENCENDIDO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE GENERACIÓN ELÉCTRICA (MOTOR CON CORREA ÚNICA) DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) ELECTRIC GENERATING SYSTEM (ENGINE WITH 2 INDIVIDUAL BELTS) DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) CONTROL DEL ACELERADOR (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALERA - CONTROL DE EMBRAGUE (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) AISLAMIENTO DE LOS COMPARTIMENTOS DE PASAJEROS Y EQUIPAJE DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) CUBIERTA DEL CAPÓ TRASERO Y DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) PARACHOQUES, MOLDURAS Y LUCES EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) ANTEOJOS DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) INTERIOR TRIM, ACCESSORIES AND SEATS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TÚNEL Y TECHO DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) ELECTRICAL SYSTEM - CABLES, FUSES AND RELAYS DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI 308 QUATTROVALVOLE (1985) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
